يعد الرادار جزءًا من نظام إلكتروني لاسلكي متكامل متعدد الوظائف (MIRES) من طراز SH121 على متن Su-57. تم تطوير نظام الرادار N036 من قبل معهد Tikhomirov NIIP ويتكون من 12 رادار AESA

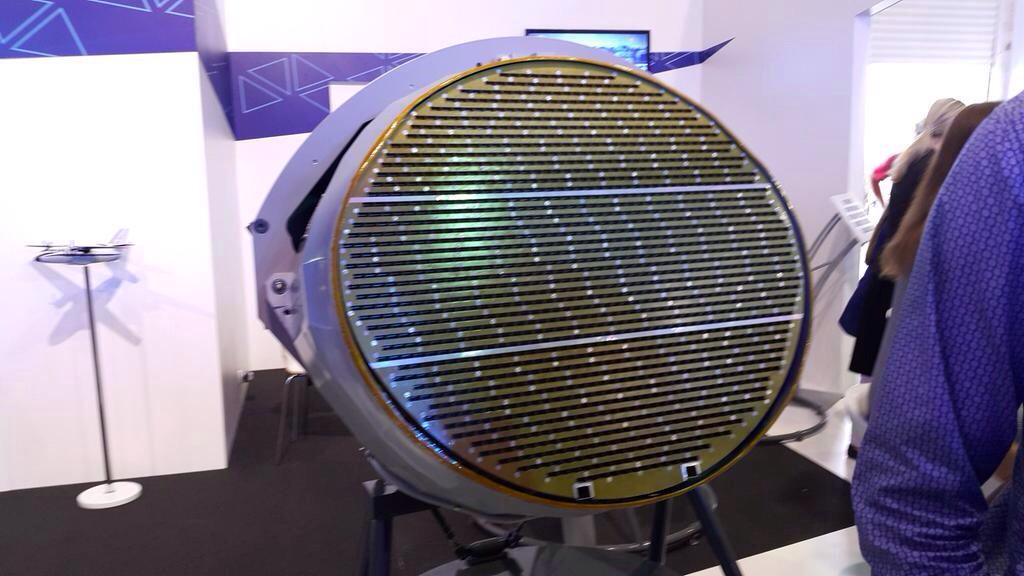

N036-1-01 مثبة على انف المقاتلة X-band مع 1.552 T/R وحدة .
وثلاثة من رادارات N036B-1-01 AESA ذات النطاق X مع 358 وحدة T/R بمجموع 1074 T/R

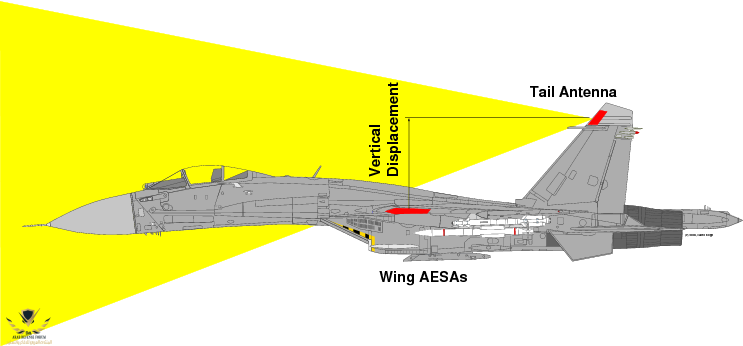

مركبة على جانبي و في ذيل جسم المقاتلة
و تعمل على اكتشاف اي هدف جوي على جانب و في ذيل المقاتلة و توجيه صواريخ ذات توجيه شبه نشط الى الهدف المعادي

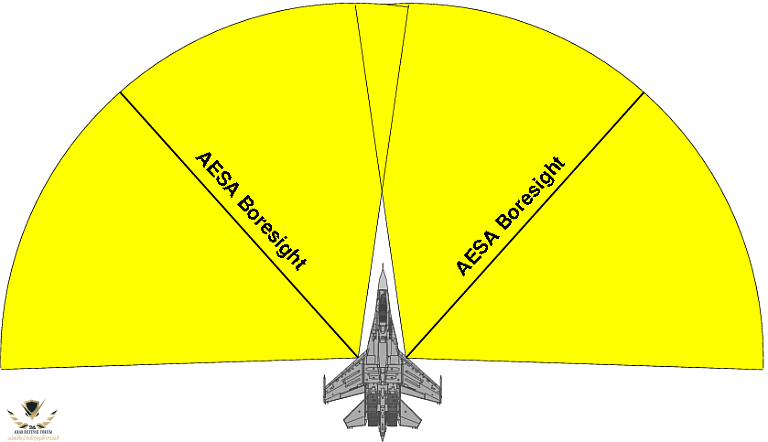

ومما يمنح ادراك تام لطيار عن اي هدف جوي بتغطية 360°
. ويضم الجناح أيضا اربع N036L-1-01 صفائف L-band على الحافة الأمامية للجناح التي لا تستخدم فقط لتحديد صديق أو عدو، ولكن أيضا لأغراض الحرب الإلكترونية يمكن للكمبيوتر لمعالجة لإشارات النطاقين X و L من تحسين معلومات الأنظمة بشكل كبير.
مهام الرادار
بحث وتتبع وتوجيه صواريخ جو-جو ضد الطائرات منخفضة البصمة الرادارية.
تحديد IFF / رادار المراقبة الثانوية.
التتبع السلبي وتحديد الموقع الجغرافي لاشارات JTIDS / MIDS / Link-16 في نطاقات طويلة.
التتبع السلبي وتحديد الموقع الجغرافي ل L-band AEW & C / AWACS ورادارات البحث القائمة ترددات عالية و بعيدة المدى.
التتبع السلبي وتحديد الموقع الجغرافي لأجهزة الإرسال والاستقبال IFF و SSR المعادية (أي الغربية) في نطاقات طويلة.
تشويش نشط عالي الطاقة لاشارات JTIDS / MIDS / Link-16.
تشويش نشط عالي الطاقة لأجهزة استقبال الملاحة عبر الأقمار الصناعية على مساحات كبيرة.
تشويش نشط عالي الطاقة لـ L-band AEW & C / AWACS ورادارات البحث في نطاقات طويلة.
تشويش نشط عالي القدرة ل DATALINK و ذخائر الموجهة عبره على نطاق واسع
لديه القدرة على تتبع 62 هدفًا وإطلاق 16 صاروخ على اهدفًا في سماء في وقت واحد ، أو الاشتباك مع أربعة أهداف على الأرض في نفس الوقت. هذا النظام الرادار المتطور أقصى مدى كشف يصل إلى 400 كيلومتر. متفوق على نظائره الامريكية و الاوروبية مع امكانية كشف اهداف جوية بمقطع راداري RCS = 1m² من 400 كيلومتر
و 4 رادارات على اطراف اجنحة الى الان رادارات تبقى سرية و لا يعرف دورها و لكن يرجح انها للتشويش و هي جزء من منظومة
L402 و تقوم بنفس مهام رادار N036L-1-01

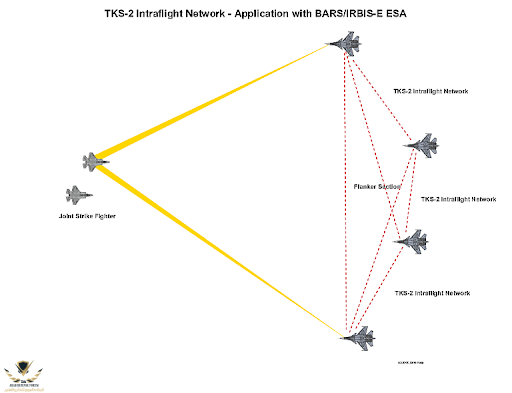

ورادار يمتلك DATALINK يسمح له بنقل المعلومات للمقاتلات الصديقة
