    <:|| B-1B Lancer ||:>
    =========



    ---------------------
    | المعلومات العامة |
    ---------------------
    النوع
    قاذفة قنابل إستراتيجية أسرع من الصوت
    بلد المنشأ
    الولايات المتحدة الأمريكية
    المصمم
    Rockwell International
    سعر الوحده
    283 مليون دولار أمريكى
    (423 دولار أمريكى قياساً بالزمن الحالى)
    عدد الوحدات المصنوعة
    100 وحدة
    الخدمة
    1986-للآن

    --------------------------

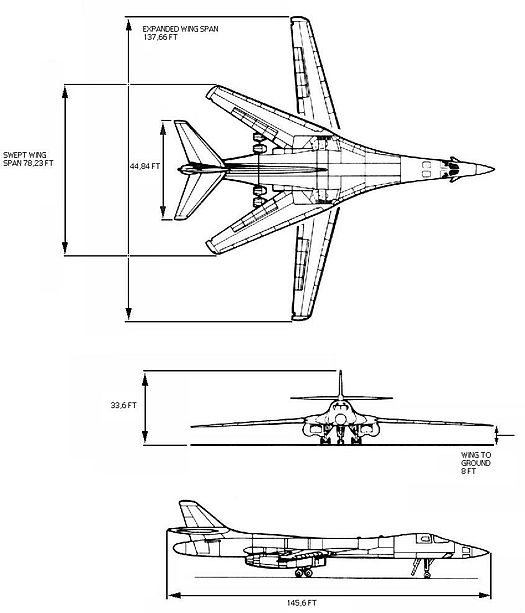

    | المواصفات الأساسية |
    --------------------------
    الطاقم
    4 أفراد
    الطول
    45 متر
    الإرتفاع
    10 متر
    نوع الأجنحة
    متحركة
    المسافة بين الجناحين
    عند الفرد : 44 متر
    عند الضم : 24 متر
    مساحة الجناحين
    181 متر
    الوزن بدون حمولة
    87,090
    أقصى وزن للإقلاع
    216,364
    المحركات
    4 * General Electric F101-GE-102
    السرعة القصوى
    1,335 كم/س (عند 12000 متر [40000 قدم])
    المدى
    9,400 كم

    ----------
    | التسليح |
    ----------

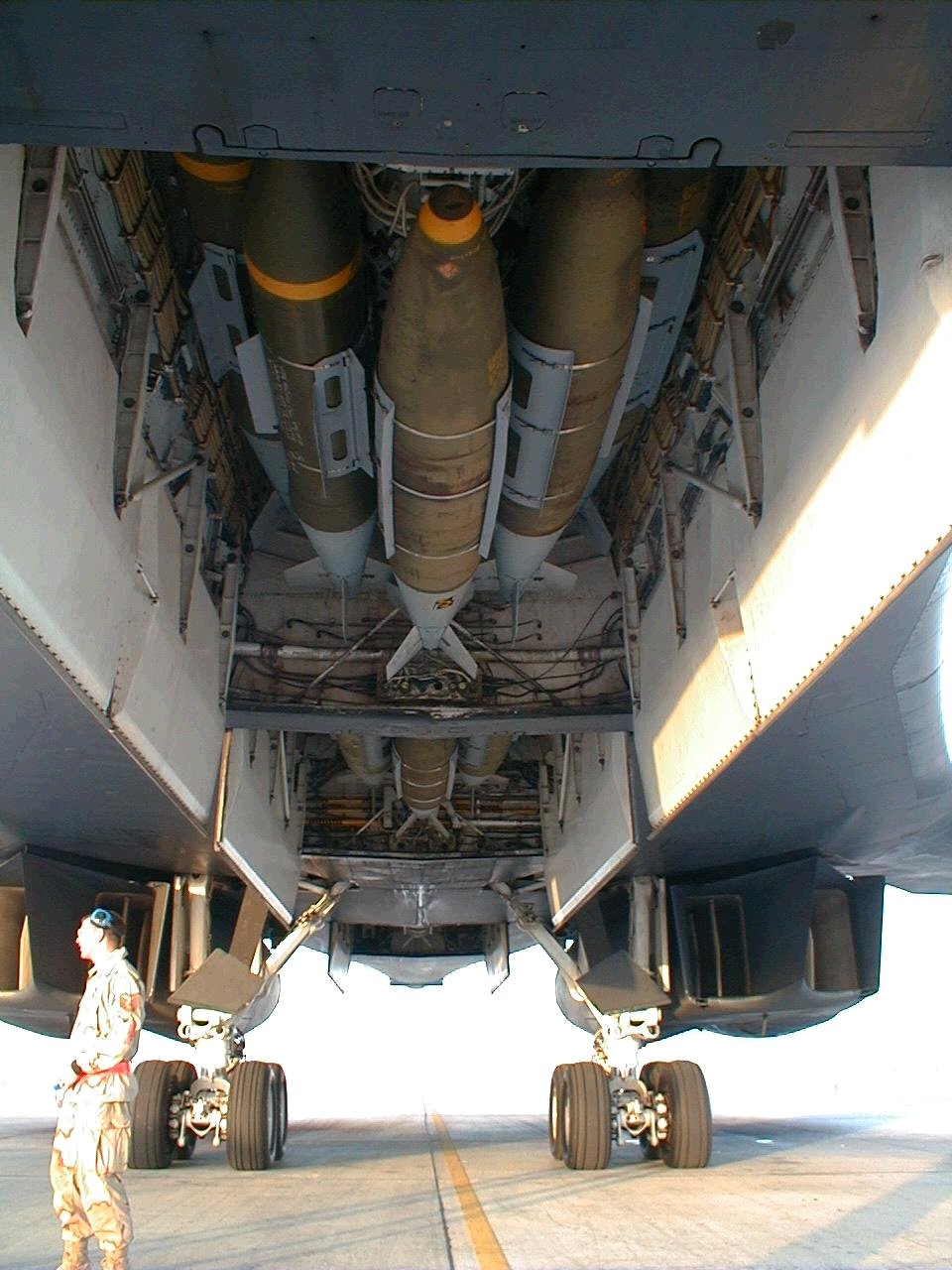

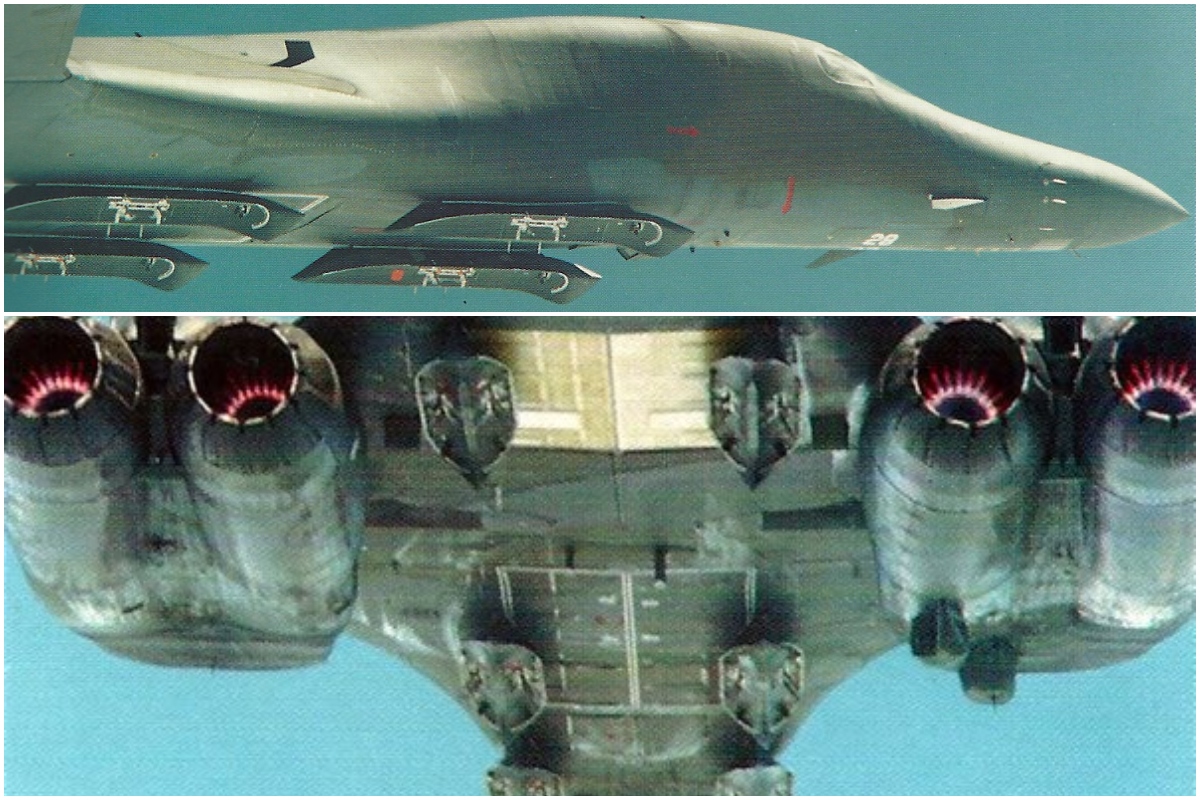

    يحتوى بدن القاذفة على 3 حجرات لحمل الأسلحة و 6 نقاط تعليق خارجية تحت البدن

    1-(القدرات النووية)

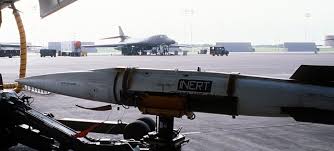

    تستطيع القاذفة أن تحمل صاروخ الكروز [إيه جى إم 86 بى] [AGM-86B]




    أو صاروخ جو-أرض قصير المدى [إيه جى إم-69 "إس أر إيه إم"] ["AGM-69 short-range attack missile "SRAM]




    --------------------
    2-(القنابل التقليدية)

    84 قنبلة [إم كى-82] [MK-82]
    84 لغماً بحرياً [إم كى-62] [MK-62]
    30 قنبلة عنقودية [سى بى يو-87] [CBU-87]
    30 قنبلة [سى بى يو-89] [CBU-89]
    12 قنبلة [إم كى-65] [MK-65]
    24 قنبلة [جى دى إيه إم] [JDAM]
    12 قنبلة [جى بى يو-27] [GBU-27]
    12 قنبلة [إى جى إم-154 "جى إس أو دبليو"] ["AJM-154 "JSOW]
    30 قنبلة [سى بى يو-103/104/105 "دبليو سى إم دى"] ["CBU-103/104/105 "WCMD]




    -----------------------

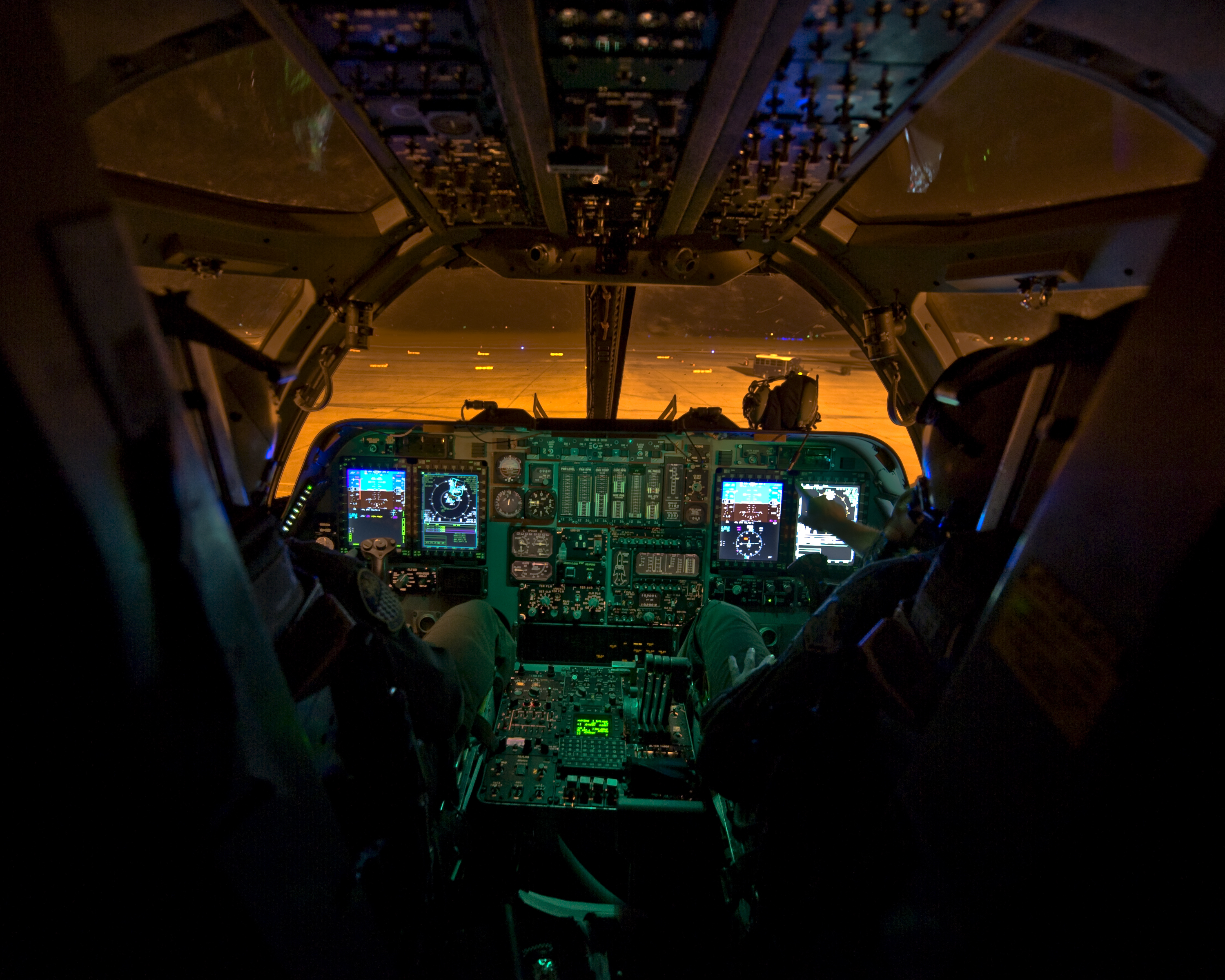

    | إلكترونيات الطيران |
    -----------------------

    يمكن لأجهزتها الإلكترونية الخاصة بالتشويش والحرب الإلكترونية ان تقلص بصمتها الرادارية حتى أصبحت صورتها الرادارية تعادل 1/100 من صورة القاذفة (B-52)

    القاذفة مزودة أيضاً بأجهزة إنذار مع حاسبات إلكترونية توضح امكانية الاصابة من الدفاعات المعادية، وتتولى تقييم الإصابة وطرق التغلب عليها.


    تعتبر قلعة الكترونية طائرة وكل نظام من الانظمه التالية هو شبكة معقده في الدفاع والهجوم

    - AN / APQ-164 يعطيها القدرة على الهجوم السلبي والمسح الالكتروني بزاوية 360 درجة

    - AN / ALQ-161 رادار انذار واستقبال الاخطار ويشمل أجهزة تشويش عالية ومرتبط بالعديد من الانظمه والهوائيات موزعة على بدن الطائرة

    - AN / ASQ-184 نظام ادارة التدابير الدفاعية كالمشاعل والشراك الخداعية

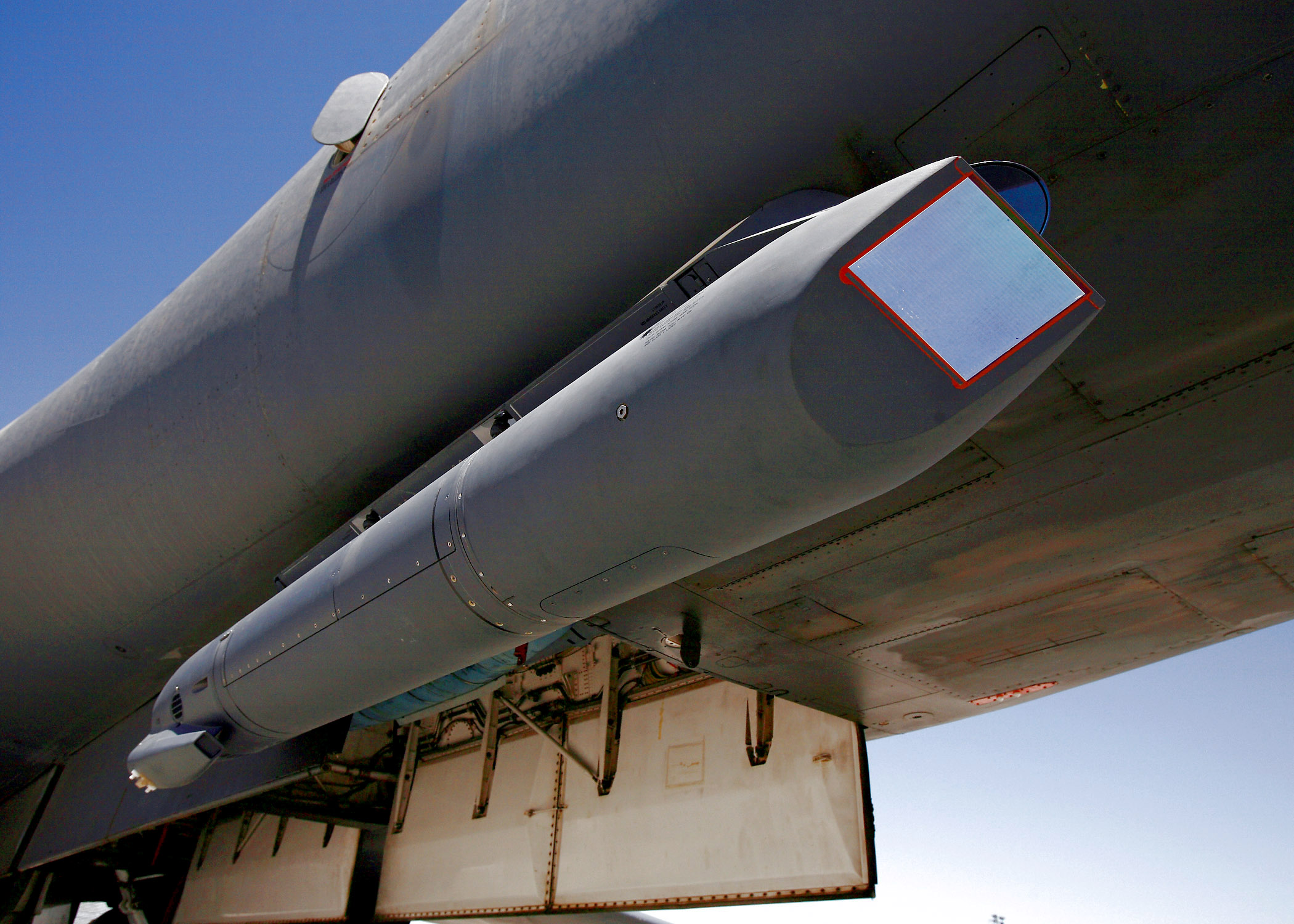

    -يمكنها حمل بود التصويب "Sniper"
