روسيا تبحث مع مصر والجزائر تزويدهما بمنظومة لحماية الطائرات من الصواريخ المضادة "بريزيدنت – إس"

jaffar

عضو مميز
إنضم
10 مارس 2015
المشاركات
3,248
التفاعل
6,724 6 0
أكد نائب المدير العام لشركة "إلكترونيات الراديو والتكنولوجيا" إيغور ناسينكوف ضمن شركة "روس تيك" الروسية أن موسكو قد تزود مصر والجزائر بنظام للدفاع عن الطائرات والمروحيات "بريزيدنت – إس" والتي تعنى "الرئيس – إس".

وقال ناسينكوف لوكالة "نوفوستي" الروسية إنه تم تصميم "بريزيدنت — إس" لحماية الأفراد داخل الطائرات والمروحيات من الصواريخ المضادة للطائرات والأنظمة المدفعية المضادة للطائرات الجوي والبحري، وعلى وجه الخصوص يتم تثبيتها على كا-52، Mi-28 و Mi-26.

وتعتبر المهام الرئيسية للمنظومة الروسية الكشف عن التهديدات لمهاجمة أنظمة المدفعية المضادة للطائرات، ومواجهة الصواريخ الموجهة وصواريخ أرض-جو، بما في ذلك أنظمة الدفاع الجوي المحمولة.

ويتم مواجهة الصواريخ عن طريق إرسال أشعة الليزر مشفرة والتشويش على توجيه الصواريخ، وهذا التأثير يؤدي إلى تعطل الصواريخ والتوجه بعيداً عن الطائرات.




:إقرأ المزيد

الحرب الدائره فى سوريا واليمن الأن أكدت على أهمية حماية الهليوكوبتر من المضادات الجويه الأرضيه وخصوصا المحموله كتفا ...

شكرا على الخبر الجميل أخى الكريم
وألف مبروك لمصر والجزائر

جميل جدا


الحروب المعاصرة اكدت ان الحوامات تحتاج هدا و بشدة

أكد نائب المدير العام لشركة "إلكترونيات الراديو والتكنولوجيا" إيغور ناسينكوف ضمن شركة "روس تيك" الروسية أن موسكو قد تزود مصر والجزائر بنظام للدفاع عن الطائرات والمروحيات "بريزيدنت – إس" والتي تعنى "الرئيس – إس".

وقال ناسينكوف لوكالة "نوفوستي" الروسية إنه تم تصميم "بريزيدنت — إس" لحماية الأفراد داخل الطائرات والمروحيات من الصواريخ المضادة للطائرات والأنظمة المدفعية المضادة للطائرات الجوي والبحري، وعلى وجه الخصوص يتم تثبيتها على كا-52، Mi-28 و Mi-26.

وتعتبر المهام الرئيسية للمنظومة الروسية الكشف عن التهديدات لمهاجمة أنظمة المدفعية المضادة للطائرات، ومواجهة الصواريخ الموجهة وصواريخ أرض-جو، بما في ذلك أنظمة الدفاع الجوي المحمولة.

ويتم مواجهة الصواريخ عن طريق إرسال أشعة الليزر مشفرة والتشويش على توجيه الصواريخ، وهذا التأثير يؤدي إلى تعطل الصواريخ والتوجه بعيداً عن الطائرات.




:إقرأ المزيد

منظومة President-S


معلومات عن منظومة President-S
الموضوع وضعته في الاساس كرد عن موضوع المروحيات العراقية مي 28 في منتدى اخر و اردت تحويله الى موضوع الان ...لذا اعتذر مسبقا عن اي اخطاء تقنية او نصية


منظومة المساعدة الدفاعية للمروحيات والطائرات الروسية L370 Vitebsk helicopter self-protection system

صمم النظام PRESIDENT-S او كما يعرف ايضا ب L370 Vitebsk على اساس نظام مساعدة دفاعية مخصص لحماية الطائرات والمروحيات القتالية Helicopter Integrated Defensive Aids System من الصواريخ المضادة للطائرات الردارية والحرارية على حد سواء ....مبدء عمل النظام هو الي بالكامل Fully automatic كما يمكن ان يعمل بالانماط النصف الية واليدوية ....طبيعة عمل النظام هي الكشف وتحديد نوع التهديدات_ تحذير الطاقم _تنشيط الاجراءت المضادة _وتقديم التوصية للقيام بمناورة الهروب المناسبة من خلال عرض مستوى التهديد ضمن شاشة العرض وعن طريق الاشارات الصوتية ,,,

يتكون النظام من :

1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot


2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,

على المي 28



على الكا 52

3 : نظام L-150 "Pastel" radar-warning receiver او RWR هو نسخة مشتقة من نسخ Pastel المركبة على مقاتلات الفلانكر ...النظام مصمم لتحذير من اطباق انظمة الردار للصواريخ والمقاتلات والدفاعات الجوية وتحديد نوعية التهديد وطبيعته واحداثيات مصدر التهديد وتصنيفها حسب اولويات الخطورة ,,النظام يعمل في الحيز الترددي G-J band الموجة 4-20 GHz النظام له القدرة على التقاط الموجات التي تعمل ضمن النمط pulse-Doppler و continuous-wave signals وهو يوفر تغطية لمساحة تقدر ب 360x 60 ° تمنحه القدرة على اكتشاف الاهداف بمسافة اكبر ب 20 بالمائة من المسافة التي يمكن لردارات العدو من التقاط المروحية ,,,



4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ


على المي 28

على الكاموف كا 52


5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها

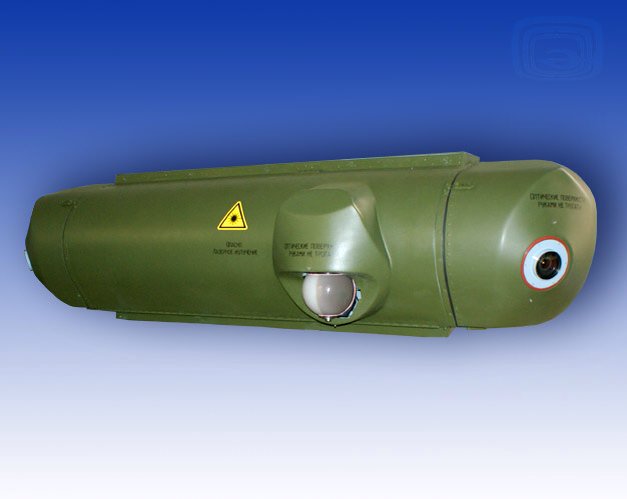

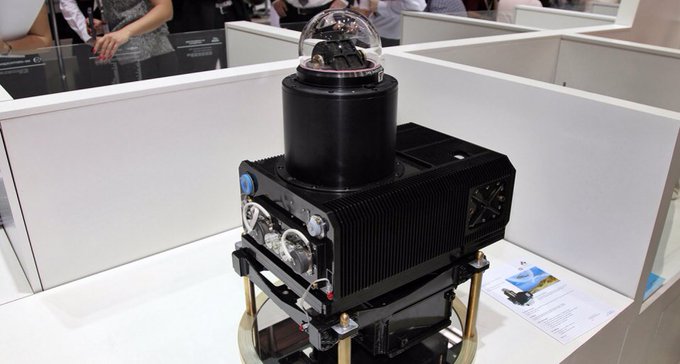

6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره



النظام مركب على مروحية KA 52 و Mi-171SH



صورة توضيحية لنوعية البواحث التي يتم التشويش عليها من طرف المنظومة


7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء





بعض الفيديوهات تشرح افضل مما شرحت وباختصار

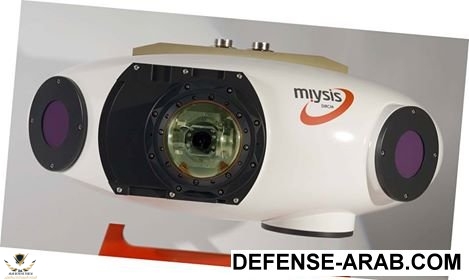

فيه نظام جديد إسه ( Miysis DIRCM ) من SELEX مضاد للصواريخ ال MANPADS وهذا النظام يركب على الهيل بشكل خاص لحمايتها وهو
بيختلف عن سابقيه اختلاف كبير حيث ان انظمة الحمايه القديمه كانت تعمل عن طريق رصد الصاروخ واطلاق ال ( decoy flares ) وهوا غير مناسب حاليها مع التطور الكبير الذى يصاحب لتحديثات صواريخ الMANPADS الحديثة والتى تستطيع الاغلاق على الهدف حتى بعد اطلاق الفلير ولكن النظام ده بيعمل باسلوب اخر وهو اعماء الباحث الحرارى للصواريخ عن طريق ليزر عالى الطاقة مما يسبب إفشال الباحث الحرارى للصواريخ حيث يستطيع التعامل مع احدث الانواع تطورا والحمايه ضددها وممكن للنظام انه يدمج ببدن الهيل او حتى الطائرات المقاتلة ومن الممكن ان يركب على نقطة تعليق .

ظام Miysis DIRCM.jpg



RUS having talks w/h Algeria and Egypt on delivering laser directed infrared measure system President-S for their AF

CTWq8rfVAAA7sTx.jpg:small




حسب تلك التدوينه (الموثوقه) فان روسيا تجرى محادثات مع الجزائر ومصر لبيعهم انظمه (President-S) الليزريه والقياس بالاشعه تحت الحمراء لقواتهم الجويه


حسب تلك التدوينه ايضا فان الجزائر قد اقتنت تلك الانظمه بالفعل لمروحياتها من طراز mi-26 وطائرات النقل خاصتها من طراز il-76


The "President-S" system, buy by Algerian Air Force, for the MI-26 and the IL-76 surely.








thanks, Pietro! I hope Egypt to buy the system as well

Бортовой комплекс обороны (БКО) «Президент-С» предназначен для защиты самолетов и вертолетов от поражения авиационными ракетными, зенитными ракетными и зенитными артиллерийскими комплексами путем обнаружения факта угроз и противодействия атакующим средствам.



باختصار ...نظام president -s تم تصميمه لحمايه الطائرات والمروحيات من الصواريخ المطلقه من قبل المقاتلات او انظمه الدفاع الجوى او الانظمه المدفعيه المضاده للطائرات عن طريق اكتشاف التهديدات والهجمات المحتمله

Бортовой комплекс обороны (БКО) «Президент-С» предназначен для защиты самолетов и вертолетов от поражения авиационными ракетными, зенитными ракетными и зенитными артиллерийскими комплексами путем обнаружения факта угроз и противодействия атакующим средствам.



باختصار ...نظام president -s تم تصميمه لحمايه الطائرات والمروحيات من الصواريخ المطلقه من قبل المقاتلات او انظمه الدفاع الجوى او الانظمه المدفعيه المضاده للطائرات عن طريق اكتشاف التهديدات والهجمات المحتمله
كيف يمكن للجهاز صد طلقات مدفعية التي تكون خالية من الالكترونيات؟

كيف يمكن للجهاز صد طلقات مدفعية التي تكون خالية من الالكترونيات؟

لا يمكن طبعا صد طلقات المدفعيه ..
ولكن يمكن تحديد مواقع تواجد مدفعيه .. وبالتالى تجنبها تماما

وكالة تاس الروسية: موسكو تزود مصر والجزائر بنظام President-S
للدفاع عن الطائرات والمروحيات



تم تصميم "بريزيدنت — إس" لحماية الأفراد داخل الطائرات والمروحيات من الصواريخ المضادة للطائرات والأنظمة المدفعية المضادة للطائرات الجوي والبحري، وعلى وجه الخصوص يتم تثبيتها على كا-52، Mi-28 و Mi-26.

وتعتبر المهام الرئيسية للمنظومة الروسية الكشف عن التهديدات لمهاجمة أنظمة المدفعية المضادة للطائرات، ومواجهة الصواريخ الموجهة وصواريخ أرض-جو، بما في ذلك أنظمة الدفاع الجوي المحمولة.

ويتم مواجهة الصواريخ عن طريق إرسال أشعة الليزر مشفرة والتشويش على توجيه الصواريخ، وهذا التأثير يؤدي إلى تعطل الصواريخ والتوجه بعيداً عن الطائرات.​
