المدرعة BTR-3U Guardian 8x8 الاوكراني تظهر بتدريع جديد

[ahmedessa]

ظهرت مدرعات BTR-3U Guardian 8x8 الاوكرانية المتطورة بتدريع شبكي جديد خاص بالقوات البرية التي تخدم في المنطقة الحدودية مع روسيا والمتنازع عليها

تم تطوير BTR-3U ناقلة جند مدرعة معا في عام 2000 من قبل الشركات الأوكرانية والإمارات العربية المتحدة كمشروع خاص. وBTR-3U هو البديل المحسن من الناقلة الجند المدرعة السوفياتية BTR-80 ، ومع ذلك فإنه هو وسيلة بنيت حديثا، بدلا من الترقية من APC القائمة. قد تمثل الأوكرانية BTR-94 مزيد من التطوير. على الرغم من مظهر مماثل لBTR-3U قدر أكبر من حجمها الداخلي، أكثر قوة وكفاءة الوقود المحرك، والعديد من التحسينات الأخرى.

لأول مرة الكشف عن هذه المدرعة علنا في عام 2001. أعداد صغيرة من BTR-3U تم صنعها بأمر تصنيع لصالح أذربيجان والإكوادور وكازاخستان ونيجيريا. و المشغلين الآخرين هي العراق وميانمار وتايلاند والإمارات العربية المتحدة.

وتتوقع أوكرانيا ان تحل محل ناقلات الجنود المدرعة المتقادم مع BTR-3U. اعتبارا من 2014 بعدد لا يقل عن 22 مدرعة BTR-3E تم تسليمها إلى القوات المسلحة الأوكرانية. في الأصل بنيت هذه ناقلات الجنود المدرعة للجيش التايلاندي، ومع ذلك تم نقلها إلى القوات الأوكرانية بسبب الصراع العسكري الدائر في أوكرانيا.

وسلحت BTR-3U مع Shkval حدة التسلح. وهي مزودة بمدفع 30 ملم ثنائي تغذية، 7.62 ملم مدفع رشاش متحد المحور، 30 ملم قاذفة قنابل يدوية وصواريخ مضادة للدبابات كونكورس الموجهة. يمكن استبدال أسلحة على وحدة Shkval، تركب عليه مع مختلف الصواريخ المضادة للدبابات، وهلم جرا.
درع BTR-3U يوفر الحماية ضد شظايا نيران الأسلحة والقذائف الصغيرة. وهي مزودة حماية NBC وتلقائية نظم إخماد الحريق.

وBTR-3U لديها طاقم من ثلاثة اشخاص، بينهم قائد، مدفعي والسائق. وتوفر المدرعة الإقامة لعدد 6 جنود. ويتم الدخول والخروج من السيارة من خلال الأبواب الجانبية أو فتحة السقف
BTR-3U تستخدم محرك الديزل الألماني ديوتز BF6M1015 بقوة 326 حصانا. هذا المحرك مميز و يعمل في مختلف الاجواء بخدمة شاقة و هو المحرك الاشهر جدا لهذه الفئة من المركبات.
وتم تجهيز هذا APC مع نظام ضغط الهواء في الإطارات المركزي، الذي يسمح لضبط ضغط الهواء في الإطارات لتناسب ظروف التضاريس. كما تم تجهيز مع إطارات الاستعداد للخدمة الشاقة وBTR-3U مدرعة برمائية

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

اخوكم احمد عيسي​



[ahmedessa]

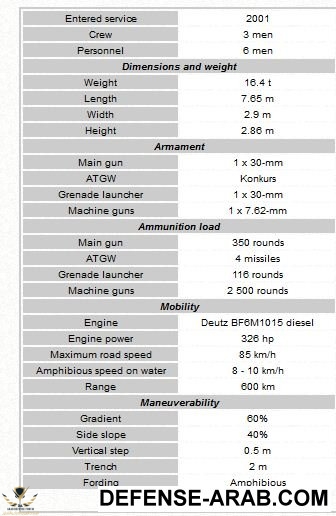

المواصفات الفنية للمدرعة



[صقر الامارات]

ظهرت مدرعات BTR-3U Guardian 8x8 الاوكرانية المتطورة بتدريع شبكي جديد خاص بالقوات البرية التي تخدم في المنطقة الحدودية مع روسيا والمتنازع عليها

تم تطوير BTR-3U ناقلة جند مدرعة معا في عام 2000 من قبل الشركات الأوكرانية والإمارات العربية المتحدة كمشروع خاص. وBTR-3U هو البديل محسنة من الناقل السوفياتي BTR-80 جند مدرعة، ومع ذلك فإنه هو وسيلة بنيت حديثا، بدلا من الترقية من APC القائمة. قد تمثل الأوكرانية BTR-94 مزيد من التطوير. على الرغم من مظهر مماثل لBTR-3U قدر أكبر من حجمها الداخلي، أكثر قوة وكفاءة الوقود المحرك، والعديد من التحسينات الأخرى.

لأول مرة الكشف عن هذه المدرعة علنا في عام 2001. أعداد صغيرة من BTR-3U تم بأمر من أذربيجان والإكوادور وكازاخستان ونيجيريا. المشغلين الآخرين هي العراق وميانمار وتايلاند والإمارات العربية المتحدة.

وتتوقع أوكرانيا ان تحل محل ناقلات الجنود المدرعة المتقادم مع BTR-3U. اعتبارا من 2014 لا يقل عن 22 BTR-3E ناقلات الجنود المدرعة تم تسليمها إلى القوات المسلحة الأوكرانية. في الأصل بنيت هذه ناقلات الجنود المدرعة للجيش التايلاندي، ومع ذلك تم نقلها إلى القوات الأوكرانية بسبب الصراع العسكري الدائر في أوكرانيا.

وسلحت BTR-3U مع Shkval حدة التسلح. وهي مزودة 30 ملم ثنائي تغذية مدفع، 7.62 ملم مدفع رشاش متحد المحور، 30 ملم قاذفة قنابل يدوية وصواريخ مضادة للدبابات كونكورس الموجهة. يمكن استبدال أسلحة على وحدة Shkval، تركب عليه مع مختلف الصواريخ المضادة للدبابات، وهلم جرا.
درع BTR-3U يوفر الحماية ضد شظايا نيران الأسلحة والقذائف الصغيرة. وهي مزودة حماية NBC وتلقائية نظم إخماد الحريق.

وBTR-3U لديها طاقم من ثلاثة اشخاص، بينهم قائد، مدفعي والسائق. وتوفر السيارة الإقامة لمدة 6 جنود. قوات الدخول والخروج من السيارة من خلال الأبواب الجانبية أو البوابات السقف. وقدم عدد من الموانئ اطلاق للركاب.
هو مدعوم من BTR-3U بواسطة محرك الديزل الألماني ديوتز BF6M1015 وتطوير 326 حصانا. هذا المحرك لديه خدمة الحياة من 60 000 كم والذي هو الكثير جدا لهذه الفئة من المركبات. تم تجهيز هذا APC مع نظام ضغط الهواء في الإطارات المركزي، الذي يسمح لضبط ضغط الهواء في الإطارات لتناسب ظروف التضاريس. كما تم تجهيز مع إطارات الاستعداد للشقة. وBTR-3U غير برمائية بالكامل. على المياه حثت عليها على دفع الماء واحد.

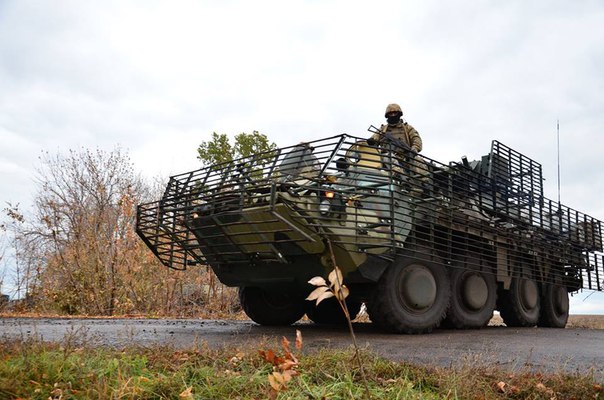

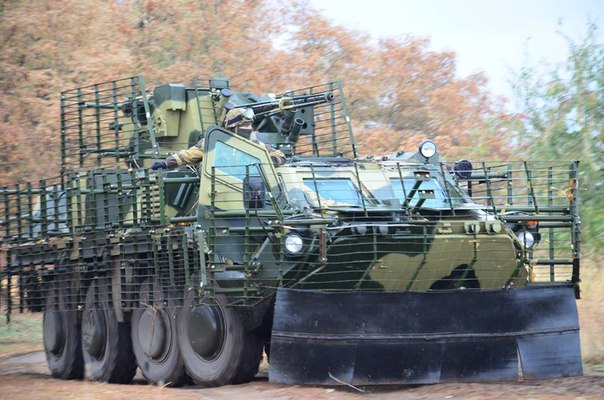

وظهر التدريع الشبكي الجديد

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

اخوكم احمد عيسي​

هذه عربة افتخر بأن شركة اماراتية ( ادكوم للتصنيع ) صممتها ووضعت اسسها وكانت هي المنسق لكامل المشروع بينما اخذ مكتب خاركيف موروزوف الاوكراني على عاتقه مهمة تطوير الشاصي ودمج انظمة وتسليح العربة ..

جدير بالذكر ان العربة BTR-3U قد تبدو مشابهة للعربة الروسية BTR-80 الا انها عربة جديدة بالكامل وليست مجرد ترقية لعربات في الخدمة ..


The main structure,

design and lay-out principles of the vehicle were determined by the ADCOM MANUFACTURING Company, acting as the whole project coordinator, while the Kharkiv Morozov Machine Building Design Bureau was responsible for the development of the chassis and integration of all vehicle systems and weapons on the chassis (development of the designer documentation). The BTR-3U is also designated as the Guardian. Although somewhat similar in appearance to the Russian BTR-80, the BTR-3U is an all-new production vehicle rather than upgrade of the existing in-service vehicle.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

هنا موضوع سابق لي حول عربة الجارديان ( الحارس )

http://defense-arab.com/vb/threads/49856/



[ahmedessa]

تطوير غريب
BTR-4 FITTED WITH THE GROM MODULE



[magicman]

اتمناها لينا فمصر بدال الوليد والفهد والحجات القديمة دى كلها



[ahmedessa]

compartments



[ahmedessa]



[ahmedessa]



[ahmedessa]



[ahmedessa]



[ahmedessa]



[ahmedessa]



[ahmedessa]



[ahmedessa]



[magicman]

نقدر نعتمد عليها فالقوات المحمولة عالميسترال ولا ايه رايك



[ahmedessa]

نقدر نعتمد عليها فالقوات المحمولة عالميسترال ولا ايه رايك

هيا خيار اقتصادي وعملي وليها مميزات كتير واكثر من تطوير واستخدام
بس بصراحة في احلي واقوي منها عند الفرنسيين النيكستر او غيرها
وفي مدرعة برمائية قوية في كل شي
سنغافورة عملاها عيني عليها جدا
اخر ماتوصلت اليه العلم في هذا المجال

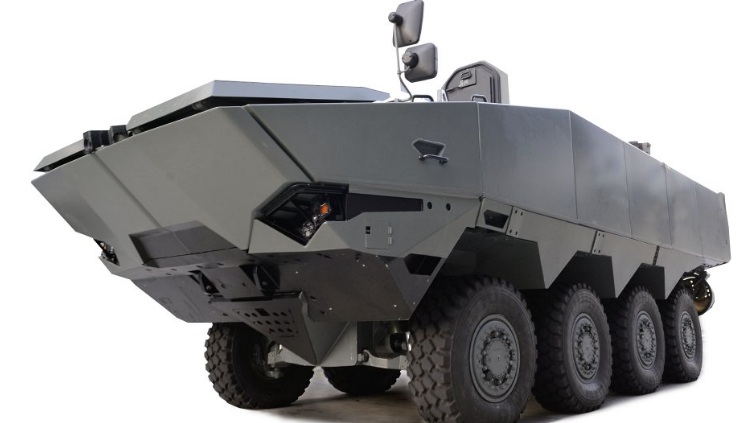

Terrex 2

​



[ahmedessa]

موضوع شامل علي Terrex 2 الجيل الجديد من المدرعات الشامل
http://defense-arab.com/vb/threads/96592/​



[adel dwedar]

تسلم يا احمد على الموضوع
المدرعة فيها عيب خطير جدا وهو وجود باب دخول وخروج الجنود من الجانب وباب صغير جدا ولا يوجد باب خلفى
لكن يوجد صور فى الاعلى بها باب خلفى ما هذا التطوير ؟



[عزت]

ياريت لا تستعمل ترجمة جوجل مرة تانية غبى فى الترجمة



[tiger tiger]

ما

تسلم يا احمد على الموضوع
المدرعة فيها عيب خطير جدا وهو وجود باب دخول وخروج الجنود من الجانب وباب صغير جدا ولا يوجد باب خلفى
لكن يوجد صور فى الاعلى بها باب خلفى ما هذا التطوير ؟

ما هي الخطورة التي تمثلها الباب الجانبي ؟
