Northrop F-89 Scorpion
طائره اعتراضيه من انتاج شركه نورثروب الامريكيه و تصميم جاك نورثروب اول طيران لها كان في 16 اغسطس 1948 دخلت الخدمه في سبتمبر 1950 و تقاعدت في 1969 خدمت لدي القوات الجويه الامريكيه و طيران الحرس الوطني الامريكي تم بناء 1050 مقاتله بالاضافه لعدد 2 نموذج انتاجي تكلفه الوحده 990 الف دولار للنسخه H
النسخهF-89H
اول اصدار F-89A
التطوير و اهم الاصدارات من المقاتله
XF-89
اول نموذج تجريبي زود بعدد 2 محرك Allison J-35-A-9 بقوه دفع 17.8 كيلو نيوتن
XF-89A
النموذج التجريبي الثاني بمحرك اقوي طرازJ-35-A21A بقوه دفع 22.7 كيلو نيوتن
F-89A
اول نموذج انتاجي من الطائره تم بناء 8 نماذج منه كانت مزوده بمدفع سداسي السبطانه
F-89B
تم بناء 40 وحده من النموذج الثاني و تم تزويدها بافيونكس
F-89C
النموذج الثالث حيث تم تزويده بمحرك احدث بقدره دفع 25 كيلو نيوتن طراز J-35-21A مع افيونكس احدث من الطراز السابق
F-89D
نموذج الانتاج الرئيسي مع مدفع رئيسي سداسي السبطانه 20 من و 104صواريخ غير موجهه تطلق من بودات علي الاجنحه و تم تزويده بنظام تحكم نيراني HUGES 6-E ورادار AN-APG 40 و كمبيوتر عمليات AN-APA 40 و تم انتاج 682 مقاتله من هذا الطراز
F-89F
نموذج مقترح لم ينتج بتصميم جديد للاجنحه و محرك J-71
F-89G
نموذج مقترح ايضا مع نظم تحكم نيران Hughes MA-1 fire control و صواريخ جو-جو طراز GAR 1 و GAR 2و ايضا لم يتم انتاجه
F-89H
اصدار مزود بنظام تحكم نيران E-9, و عدد سته صاروخ جو-جو GAR-1/GAR-2 و عدد 42 Folding Fin Aircraft Rockets (FFAR). و تم بناء 156 مقاتله من هذا الاصدار

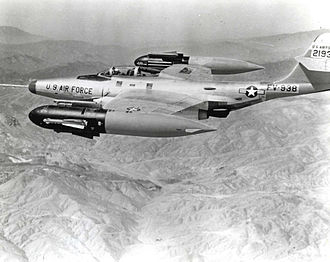

Northrop F-89J in 1972
F-89J
احدث اصدار عباره عن تعديل الاصدار D و تم تعديل 350 مقاتله لهذا الاصدار و اهم ما يميزه القدره علي حمل اسلحه نووية بعدد 2 سلاح MB-1 بجانب صواريخ موجهه و غير موجهه طبقا للاصدار D
المشغلين
الولايات المتحده الامريكيه
- القوات الجويه
- طيران الحرس الوطني
المواصفات الفنيه
F-89D
الطاقم : 2
الطول: 16.4 م
طول الجناح : 18.2 م
الارتفاع : 5.33 م
الوزن
فارغه : 11.428كجم
محمله : 16.869كجم
اقصي حموله للاقلاع : 19.161كجم
المحرك تيربوجيت : 2 × Allison J-35-A-35
بقوه دفع: (24.26 kN) للواحد
و مع الدفع الموجهه: (32.11 kN) للواحد
Performance
اقصي سرعه 1022 كم/ساعه
المدي 2200 كم
سقف الارتفاع 15 كم
سرعه التسلق 37.8 م/ث
التسليح
صواريخ هوائيه قابله للطي مايتي ماوس 70 مم
صواريخ جو-جو 127 مم
قنابل اسقاط حر حتي 1500كجم
خاص المنتدي العربي للدفاع و التسليح
AL RAGH
طائره اعتراضيه من انتاج شركه نورثروب الامريكيه و تصميم جاك نورثروب اول طيران لها كان في 16 اغسطس 1948 دخلت الخدمه في سبتمبر 1950 و تقاعدت في 1969 خدمت لدي القوات الجويه الامريكيه و طيران الحرس الوطني الامريكي تم بناء 1050 مقاتله بالاضافه لعدد 2 نموذج انتاجي تكلفه الوحده 990 الف دولار للنسخه H
النسخهF-89H
اول اصدار F-89A
التطوير و اهم الاصدارات من المقاتله
XF-89
اول نموذج تجريبي زود بعدد 2 محرك Allison J-35-A-9 بقوه دفع 17.8 كيلو نيوتن
XF-89A
النموذج التجريبي الثاني بمحرك اقوي طرازJ-35-A21A بقوه دفع 22.7 كيلو نيوتن
F-89A
اول نموذج انتاجي من الطائره تم بناء 8 نماذج منه كانت مزوده بمدفع سداسي السبطانه
F-89B
تم بناء 40 وحده من النموذج الثاني و تم تزويدها بافيونكس
F-89C
النموذج الثالث حيث تم تزويده بمحرك احدث بقدره دفع 25 كيلو نيوتن طراز J-35-21A مع افيونكس احدث من الطراز السابق
F-89D
نموذج الانتاج الرئيسي مع مدفع رئيسي سداسي السبطانه 20 من و 104صواريخ غير موجهه تطلق من بودات علي الاجنحه و تم تزويده بنظام تحكم نيراني HUGES 6-E ورادار AN-APG 40 و كمبيوتر عمليات AN-APA 40 و تم انتاج 682 مقاتله من هذا الطراز
F-89F
نموذج مقترح لم ينتج بتصميم جديد للاجنحه و محرك J-71
F-89G
نموذج مقترح ايضا مع نظم تحكم نيران Hughes MA-1 fire control و صواريخ جو-جو طراز GAR 1 و GAR 2و ايضا لم يتم انتاجه
F-89H
اصدار مزود بنظام تحكم نيران E-9, و عدد سته صاروخ جو-جو GAR-1/GAR-2 و عدد 42 Folding Fin Aircraft Rockets (FFAR). و تم بناء 156 مقاتله من هذا الاصدار
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
Northrop F-89J in 1972
F-89J
احدث اصدار عباره عن تعديل الاصدار D و تم تعديل 350 مقاتله لهذا الاصدار و اهم ما يميزه القدره علي حمل اسلحه نووية بعدد 2 سلاح MB-1 بجانب صواريخ موجهه و غير موجهه طبقا للاصدار D
المشغلين
- القوات الجويه
- طيران الحرس الوطني
المواصفات الفنيه
F-89D
الطاقم : 2
الطول: 16.4 م
طول الجناح : 18.2 م
الارتفاع : 5.33 م
الوزن
فارغه : 11.428كجم
محمله : 16.869كجم
اقصي حموله للاقلاع : 19.161كجم
المحرك تيربوجيت : 2 × Allison J-35-A-35
بقوه دفع: (24.26 kN) للواحد
و مع الدفع الموجهه: (32.11 kN) للواحد
Performance
اقصي سرعه 1022 كم/ساعه
المدي 2200 كم
سقف الارتفاع 15 كم
سرعه التسلق 37.8 م/ث
التسليح
صواريخ هوائيه قابله للطي مايتي ماوس 70 مم
صواريخ جو-جو 127 مم
قنابل اسقاط حر حتي 1500كجم
خاص المنتدي العربي للدفاع و التسليح
AL RAGH
