#مقاتلات MIG-35 لزبون مجهول!

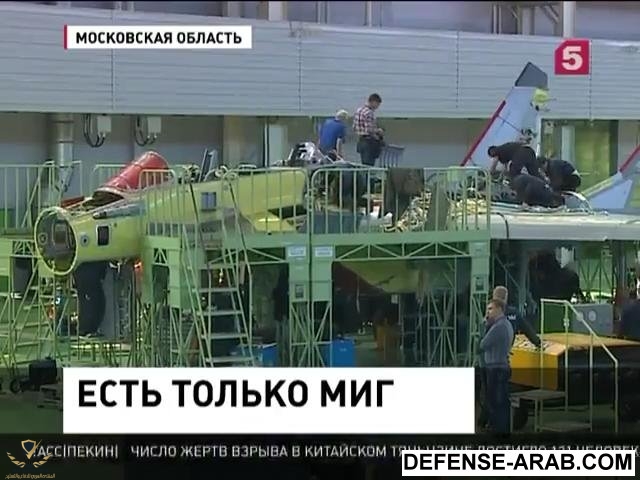

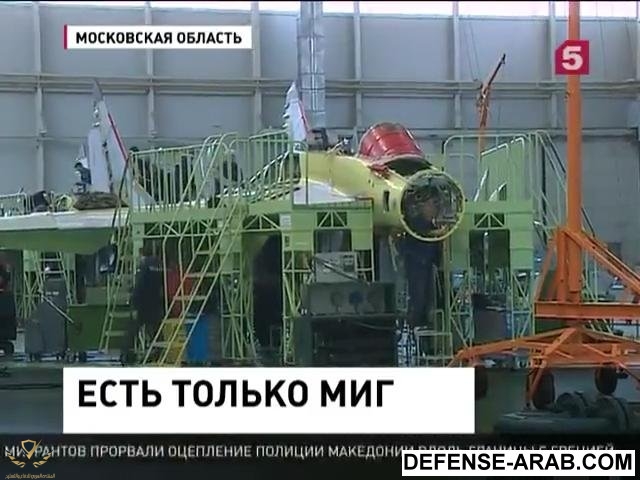

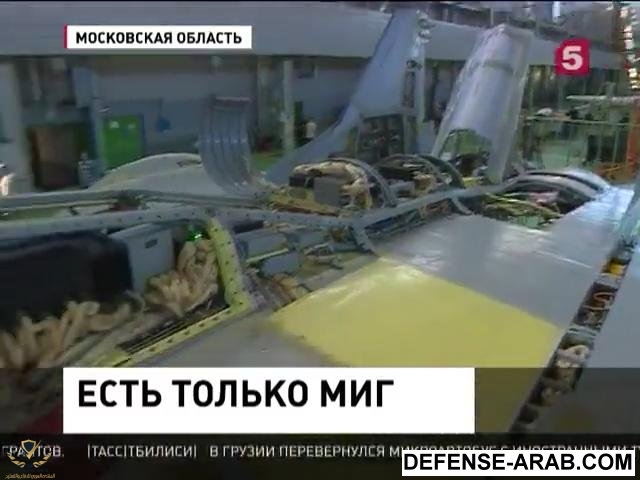

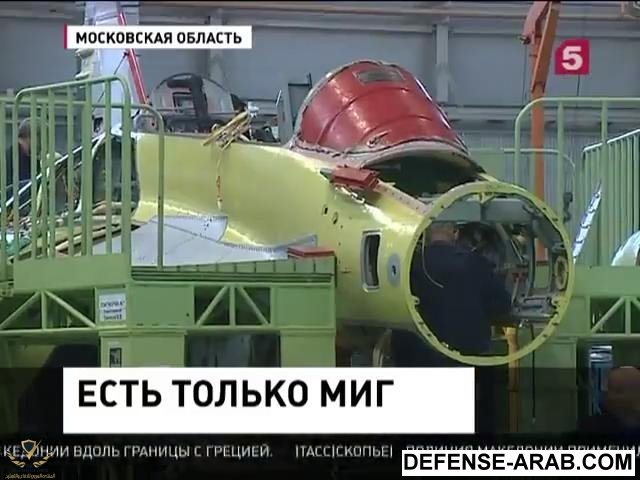

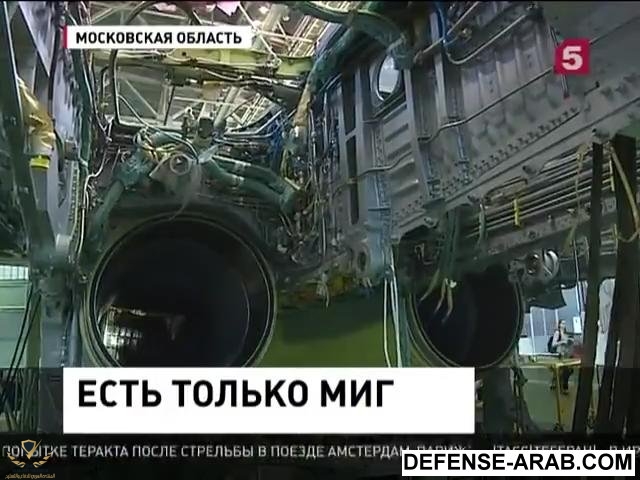

ده الفيديو اللى اتاخدت منه الصور
وبيظهر فيه نسخه الهند من Mig-29K

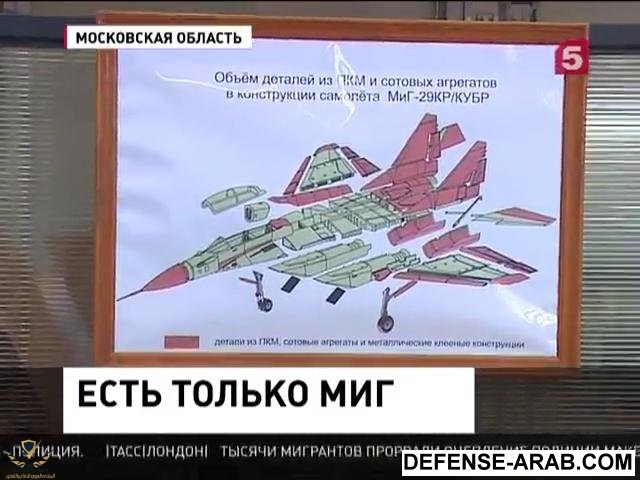

مشاهدة المرفق 34222

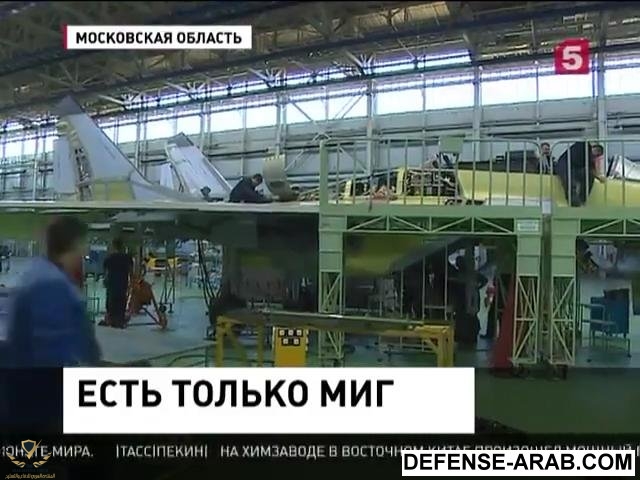

وبيظهر فيه مقاتلات الميج 35 ثنائيه المقعد

مشاهدة المرفق 34223

انا بقول انها فتحه خير ان شاء الله :D:D:D


مشاهدة المرفق 34224
مشاهدة المرفق 34225
مشاهدة المرفق 34226

مشاهدة المرفق 34227
مشاهدة المرفق 34228


مشاهدة المرفق 34230

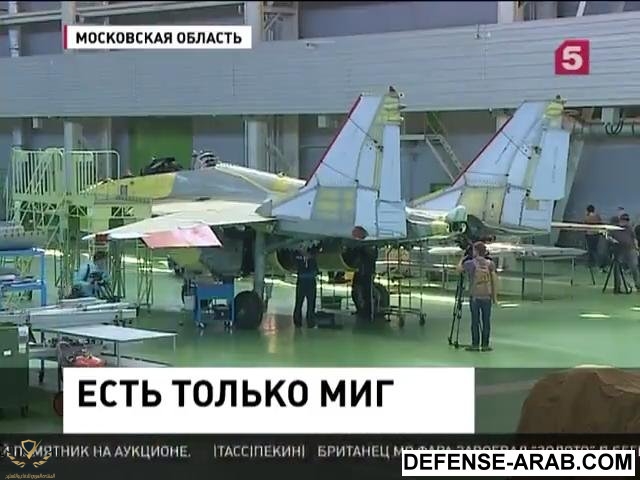

مشاهدة المرفق 34231


فعلا المصور بيقول ان كان فيه قناة تليفزيونية بتصور في نفس توقيت التقاطه للصور




القوات المسلحه المصريه - Videos - Facebook.mp4_snapshot_03.28_[2015.08.23_02.24.57].jpg

عموما
اذا كنا نتحدث عن ميج ٣٥
بمواصفات خاصة
فبتاكيد خبر صفقة ال٢مليار
وعدد ٤٦ طائرة خاطئ
لان كدة الطائرة سعرها قليل جدا
عموما احنا محتاجين تفاصيل
وعلي ما يبدو لم يتم التوقيع
وانه هيتم مع زيارة الرئيس بشكل رسمي

أحمدك يارب

قلت من قبل أنه يوجد مشكلة في خاصية التزود
وقلت من قبل أنه ربما يكون هناك وسيلة أخرى للتزود بالوقود

في موضوع مخطط الطلب على مقاتلات الروسية ميج٣٥

بس تفتكر اية السبب في التعديل دة

لو عايز سبب علمي .. أكيد هقولك مش عارف :D

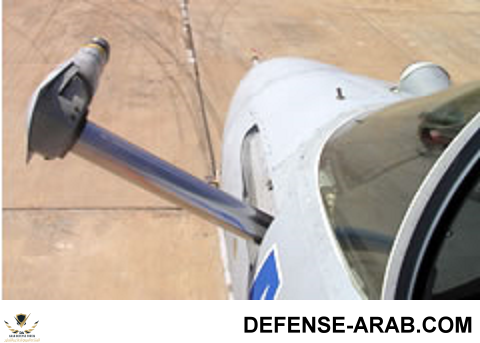

لو عايز افتكاسة بالشبه كده .. هقولك ذراع التزود بالوقود في الرافال برضو ثابت .. يمكن الإليكترونيات اللي هتتركب على النسخة المصرية من الميج " فرنسية " :D:D

و ربما هو ثابت و في مقدمة الطائرة ..

مشاهدة المرفق 34218


و ليس متحرك على الجانب الايسر من مقدمة الطائرة كما هو الحال في النسخة الروسية

مشاهدة المرفق 34220

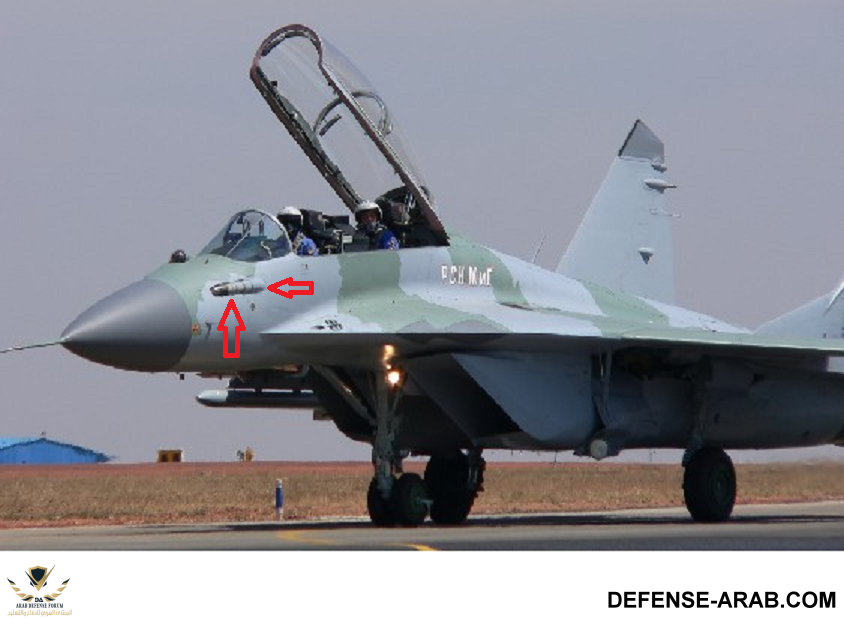

مشاهدة المرفق 34221

خصوصا عند مقارنة الصورة المُزمع انها لهيكل ميج 35 مصرية مع صور النسخة الروسية لن تجد في النسخة الروسية تلك الفتحة الثانية الموجودة في مقدمة بدن الطائرة " النسخة المصرية " و التي توحي من شكلها انها لبود ثابت للتزود بالوقود

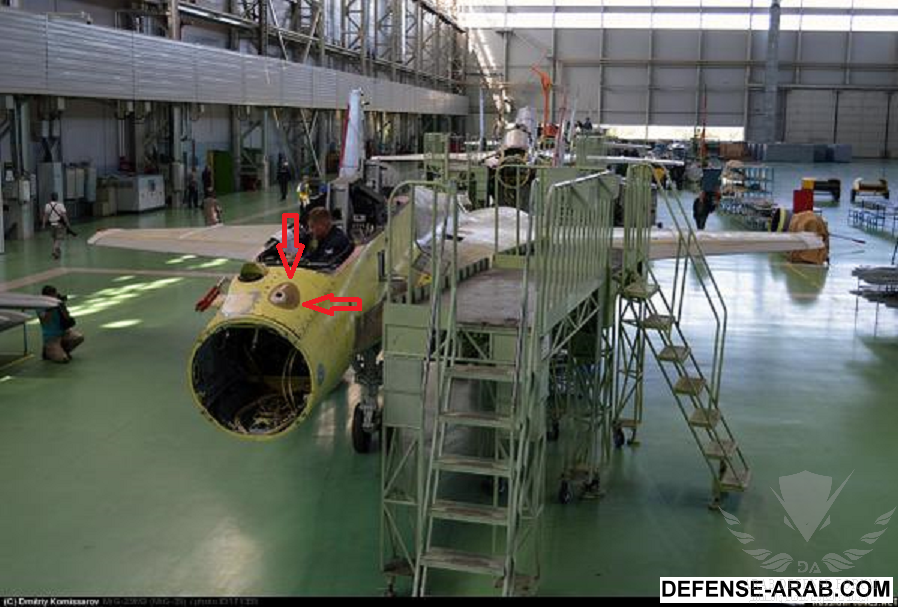

كلامك خطأ يا مخابرات المكان الذى تشير اليه هو مكان MAWS-LWS

لاحظ المكان بجانب ال ols متطابق تماما مع الصوره فى الخبر
34218

نفس النظام الموجود فى السو 35 :)



attachment.php


:rolleyes::rolleyes::rolleyes::rolleyes::rolleyes::rolleyes::rolleyes:
:D:D:D

التعديل الأخير:
لو عايز سبب علمي .. أكيد هقولك مش عارف :D

لو عايز افتكاسة بالشبه كده .. هقولك ذراع التزود بالوقود في الرافال برضو ثابت .. يمكن الإليكترونيات اللي هتتركب على النسخة المصرية من الميج " فرنسية " :D:D
هو اكيد ليها علاقة بمنظومة الحرب الالكترونية علي الطائرة
فمكان الزراع في مقدمة الطائرة
ودة مكان تواجد الردار ومنظومة الرصد الحراري وغيروا من منظومات الحماية للطائرة
تصوري ان الذراع المتحرك سيؤثر سلبا علي احد هذة المنظومات لذلك تم جعلة ثابت
اما الالكترونيات اتصور من شركة الكترونيكا
اعتقد انة خيار مثالي لكل الاطراف

على فكرة فيه بعض المعلومات الغلط المنتشرة واللي مسببه لبعض الناس لخبطة
فيه ناس لما بتسمع ان الطائرة ميج 29ام2 بتزعل .. ولما بتسمع انها ميج 35 بتفرح

في البداية لازم اوضح ان كلامي اللي هقوله عن الفروق بين النسخ مش كلام هواة ولا منتديات ولا حتى خبراء .. لا ده كلام الموقع الرسمي للشركة عن الفروق بين تلك النسخ .. وبالتالي اي حد عنده معلومة مختلفة يبقي يصححها

اولا مفيش اي فرق على مستوى الهيكل او المواد الداخلة في تصنيعه بين الميج 29ام وبين الميج 35
كل التعديلات اللي تمت على الهيكل معتمده اصلا على الميج 29 ام والميج 29كيه

Main technical and technological innovations applied on the MiG-29M/M2 fighters are as follows:
– improved fuselage & wing;
– fly-by-wire control system with quadruple redundancy;
– significantly reduced radar signature;
– increased internal fuel capacity and in-flight refueling possibility;
– increased weapons load stored at nine external hard points.

The MiG-35/MiG-35D fighters structure is based upon the following achievements obtained on the MiG-29K/KUB, MiG-29M/M2 aircraft:
– increased weapons load stored at nine external stations;
– increased fuel capacity, in-flight refueling and possibility of using as a tanker;
– airframe & main systems anti-corrosion protection technology which meets the standards developed for carrier-based aircraft thus simplifying fighters operation in tropical weather conditions;
– significantly reduced radar signature;
– three channel fly-by-wire control system with quadruple redundancy.

طيب امال ايه الفرق بين الميج 29ام والميج 35 .. الفرق فقط في الرادار والافيونكس
والكلام برده من على الموقع الرسمي للشركة

The MiG-35/MiG-35D main features are the following:
– the fifth generation information-sighting systems integration into aircraft airborne avionics;
– possibility of advanced Russian and foreign origin weapons application;
– increased combat survivability due to integration of airborne integrated defense system.

State-of-the art avionics in combination with advanced weapons allow the MiG-35/MiG-35D fighters fulfill a great number of missions:
– air superiority gaining against four & fifth generation fighters;
– interception of existing and being developed air attack means;
– ground/surface targets destruction with high precision weapons without entering the air defense zone day and night in any weather conditions;
– air reconnaissance using optical-electronic and radio-technical equipment;
– participation in group actions and air control over groups of fighters.

ده معناه ايه
ده معناه انه بغض النظر عن اسم النسخة المصرية اذا صح فعلا دمج بعض الافيونكس الغربي عليها فهي هتكون افضل حتى من الميج 35 الروسية

http://www.migavia.ru/index.php/en/production/new-unified-family-of-the-fighters/mig-35-mig-35d

http://www.migavia.ru/index.php/en/production/new-unified-family-of-the-fighters/mig-29m-mig-29m2

حرام يعنى دى هتحل محل الميج
21
التى نمتلكها بعدد كتير
مش كنا نطورها عشان الاعتراض
وقدرات الدفاع الجوى بعيد المدى
واخد بالك من بعيد المدى

يعنى بعد ما كنا اف16 من غير انياب
بقينا ميج 35 ورافال وبرضه مش عاجب وتقولى مشكلة التزود بالوقود
شعب ميعجبهوش العجب ولا الصيام فى رجب

على فكرة فيه بعض المعلومات الغلط المنتشرة واللي مسببه لبعض الناس لخبطة
فيه ناس لما بتسمع ان الطائرة ميج 29ام2 بتزعل .. ولما بتسمع انها ميج 35 بتفرح

في البداية لازم اوضح ان كلامي اللي هقوله عن الفروق بين النسخ مش كلام هواة ولا منتديات ولا حتى خبراء .. لا ده كلام الموقع الرسمي للشركة عن الفروق بين تلك النسخ .. وبالتالي اي حد عنده معلومة مختلفة يبقي يصححها

اولا مفيش اي فرق على مستوى الهيكل او المواد الداخلة في تصنيعه بين الميج 29ام وبين الميج 35
كل التعديلات اللي تمت على الهيكل معتمده اصلا على الميج 29 ام والميج 29كيه

Main technical and technological innovations applied on the MiG-29M/M2 fighters are as follows:
– improved fuselage & wing;
– fly-by-wire control system with quadruple redundancy;
– significantly reduced radar signature;
– increased internal fuel capacity and in-flight refueling possibility;
– increased weapons load stored at nine external hard points.

The MiG-35/MiG-35D fighters structure is based upon the following achievements obtained on the MiG-29K/KUB, MiG-29M/M2 aircraft:
– increased weapons load stored at nine external stations;
– increased fuel capacity, in-flight refueling and possibility of using as a tanker;
– airframe & main systems anti-corrosion protection technology which meets the standards developed for carrier-based aircraft thus simplifying fighters operation in tropical weather conditions;
– significantly reduced radar signature;
– three channel fly-by-wire control system with quadruple redundancy.

طيب امال ايه الفرق بين الميج 29ام والميج 35 .. الفرق فقط في الرادار والافيونكس
والكلام برده من على الموقع الرسمي للشركة

The MiG-35/MiG-35D main features are the following:
– the fifth generation information-sighting systems integration into aircraft airborne avionics;
– possibility of advanced Russian and foreign origin weapons application;
– increased combat survivability due to integration of airborne integrated defense system.

State-of-the art avionics in combination with advanced weapons allow the MiG-35/MiG-35D fighters fulfill a great number of missions:
– air superiority gaining against four & fifth generation fighters;
– interception of existing and being developed air attack means;
– ground/surface targets destruction with high precision weapons without entering the air defense zone day and night in any weather conditions;
– air reconnaissance using optical-electronic and radio-technical equipment;
– participation in group actions and air control over groups of fighters.

ده معناه ايه
ده معناه انه بغض النظر عن اسم النسخة المصرية اذا صح فعلا دمج بعض الافيونكس الغربي عليها فهي هتكون افضل حتى من الميج 35 الروسية

http://www.migavia.ru/index.php/en/production/new-unified-family-of-the-fighters/mig-35-mig-35d

http://www.migavia.ru/index.php/en/production/new-unified-family-of-the-fighters/mig-29m-mig-29m2



تحياتي لإجتهادك

مع كل كلمة قلتها

حرام يعنى دى هتحل محل الميج
21
التى نمتلكها بعدد كتير
مش كنا نطورها عشان الاعتراض
وقدرات الدفاع الجوى بعيد المدى
واخد بالك من بعيد المدى

يعنى بعد ما كنا اف16 من غير انياب
بقينا ميج 35 ورافال وبرضه مش عاجب وتقولى مشكلة التزود بالوقود
شعب ميعجبهوش العجب ولا الصيام فى رجب


من الصور بتقول أنه تم حل تلك المشكلة الحمد لله

ذراع التزود في أقصى المقدمة كالرافال ( ملاحظة الأخ مخابرات عامة)

موضوع منقول من صفحة محترمة

تفضلوا بقراءتها

...............................................


شرح بالتفاصيل المقاتلة الروسية ميج -35 التي ستدخل الخدمة في القوات الجوية المصرية قريبا
اترككم للشرح




القوات المسلحه المصريه
المقاتلة Mig-35 الروسية
_______________________

الـMig-35 مقاتلة متعددة المهام إعتراضية في المقام الأول من الجيل الرابع++ مطورة في الاساس من المقاتلة Mig-29M2 و المقاتلة البحرية Mig-29K ، وظهرت رسميا ولأول مرة في معرض Aero India الهندي للطيران عام 2007 و تم تسمية النسخة احادية المقعد Mig-35 و النسخة ثنائية المقعد Mig-35D .

تميّزت هذه المقاتلة بالرادار الجديد ذات مصفوفة المسح الالكتروني النشط AESA و منظومة الرصد الكهروبصرية الجديدة و الفريدة نوعها OLS بخلاف منظومة الحرب الالكترونية المتطورة لتصبح منافسة لمقاتلات رافال Rafale الفرنسية و تايفون Typhoon الأوروبية و جريبين JAS 39 Gripen السويدية و F/A-18E Super Hornet و F-16 Block-60 الامريكيتين .

كان من المفترض ان تتعاقد القوات الجوية الروسية على 40 مقاتلة في مايو واغسطس 2013 الماضي و لكن تم تأجيل التعاقد الى عام 2016 نظرا للحاجة الى بعض التعديلات في خط الإنتاج وإضافات إلكترونيات جديدة من تقنيات الجيل الخامس .

القوات الجوية المصرية دخلت في حيز التفاوض الجاد على هذه المقاتلة وأعلن المدير العام لشركة " ميكويان جيوروفيتش MiG " السيد " سيرجي كوروتكوف Sergei Korotkov " عن هذه المفاوضات شخصياً في سبتمبر 2014 الماضي كما أعلن يوم 20 فبراير 2015 عن جاهزية الشركة لتزويد القوات الجوية المصرية بها في حال تم التّعاقد عليها .

فيديو للمقاتلة من معرض MAKS-2013 الدولي للطيران في روسيا :


* مميزات المقاتلة :
_______________

- منظومة معلوماتية متكاملة من مقاتلات الجيل الخامس .

- امكانية اضافة اية منظومات تسليحية روسية او اجنبية مُتقدمة .

- زيادة البقائية عن طريق اضافة حزمة دفاعية جديدة للمقاتلة .

- قدرة كشف رادارية و حرارية / كهروبصرية جديدة .

- المحرك الجديد من النسخة RD-33Mk يمتلك قدرة دفع اكبر بنسبة 7% عن النسخة السابقة منه مع تطويره لتخفيض البصمة الحرارية والبصرية بإضافة غرفة احتراق جديدة غير باعثة للدخان Smokeless Combustion Chamber مع نظام تحكم الكتروني متكامل، ويمكن -حسب طلب الزبون- تنصيب المحرك RD-33MKV المُزوّد بفوهات ذات خاصية الدفع الموجه لمختلف الزوايا All Aspect Thrust Vectored Control Nozzles التي تتحرك بزاوية 20 درجة في مختلف الاتجاهات لزيادة قدرة المناورة لأقصى درجة ممكنة، ويبلغ عمره الافتراضي 4000 ساعة ولا يحتاج للعمرة الا بعد 1000 ساعة .

* كما حصلت المقاتلة على كل المميزات المتواجدة بمقاتلتي Mig-29M2 و Mig-29K التي طُورت منهما في الاصل على النحو الاتي :
_____________________________________________________

- بصمة رادارية منخفضة ( 1 - 3 متر2 مقابل 5 متر2 للنسخ السّابقة [ بدون أي ذخائر او خزانات مُعلّقة أسفل الهيكل وهي جميعها تُزيد من البصمة الرادارية ] ) .

- حمولة اضافية من الاسلحة بواسطة رفع نقاط التعليق اسفل الهيكل الى 9 نقاط .

- زيادة الحمولة الداخلية من الوقود بخلاف قدرة التزود بالوقود جوا .

- اضافة تقنية الطلاء المضاد للصدأ و التآكل لمكونات الهيكل بالكامل و المستحدمة على الطائرات العاملة على حاملات الطائرات مما يمنحها ميزة العمل في المناطق ذات نسبة الرطوبة المرتفعة .

- منظومة جديدة بالطيران بالسلك Fly-By-Wire ثلاثية القنوات لأداء أفضل وأكثر أمانا أثناء الطيران والمناورات .

- تكلفة ساعة الطيران الواحدة انخفضت 2.5 مرة عن النسخ السابقة من مقاتلات ميج-29

- زيادة العمر الافتراضي للهيكل بالكامل و المحرك .

- زيادة عمر الخدمة الفنية الشاملة للمقاتلة .

* مجموعة صور مختلفة للمقاتلة :
__________________________

http://i.imgur.com/ikwCbPB.jpg
http://i.imgur.com/Kabasgz.jpg
http://i.imgur.com/K2cxpSG.jpg
http://i.imgur.com/ytNsTlx.jpg
http://i.imgur.com/xS3qUES.jpg
http://i.imgur.com/0KJmUOG.jpg
http://i.imgur.com/KJhGReu.jpg

كابينة القيادة :
http://i.imgur.com/NTNpYiM.jpg

* مواصفات وقدرات المقاتلة :
______________________

- الطاقم : 1 او 2 للنسخة ثنائية المقعد .

- الطول : 17.32 متر .

- المسافة بين اطراف الاجنحة : 12 متر .

- الارتفاع : 4.73 متر .

- مساحة الاجنحة : 38 متر2 .

- الوزن فارغة : 11 طن .

- الوزن مع الحمولة : 17.5 طن .

- اقصى حمولة للاسلحة : 7 طن .

- حمولة الوقود الداحلية : 4800 لتر ( النسخة احادية المقعد تمتلك خلية وقود اضافية خلف مقعد الطيار الرئيسي بسعة 620 لتر ) .

- اقصى وزن ممكن عند الاقلاع : 29.7 طن .

- الدفع : محركان توربينيان مروحيان Turbofan Engine من النوع Klimov RD-33MK ذات قوة دفع تصل الى 20 ألف رطل باستخدام الحارق اللاحق Afterburner لكل محرك .

- اقصى سرعة : 2400 كم / ساعة على الارتفاعات الشاهقة و 1450 كم / ساعة على الارتفاعات المنخفضة في مستوى سطح البحر .

- اقصى ارتفاع : 17.5 ألف متر .

- المدى العملياتي : 2000 كم ( ذهاب و عودة )

- أقصى مدى ممكن : 3100 ( بحمولة 3 خزانات وقود )

- معدل التسلق : 330 متر / ثانية .

- اقصى قدرة تحمل عند المناورة : 10G ( تعني 10 مرات ضعف قوة الجاذبية الارضية Gravity Force ) .

* منظومات الاستشعار :
___________________

- ردار فازوترون " Zhuk-AE " :

و هو رادار متطور ذو مصفوفة المسح الالكتروني النشط Active Electronically Scanned Array AESA .

# نسخة التجارب الأولية من الرادار تحمل اسم FGA-29 يبلغ قطره 600 مم ويتكون من 680 موديول ويبلغ مداه 130 كم ضد مقاتلة مقطعها الراداري 3 متر2 ويمكنه رصد سفينة قتالية في حجم المُدمرة من مسافة 200 كم ولنش صواريخ من مسافة 100 كم و رتل دبابات من مسافة 30 كم ويستطيع تعقب حتى 30 هدف جوي والاشتباك مع 6 اهداف منهم في وقت واحد ويتميز بقدرته الافضل على تحمل التشويش الالكتروني الكثيف .

# النسخة المُطوّرة والأحدث من الرادار والمُقرر تنصيبها على المقاتلة عند بدء انتاجها المتسلسل عام 2016 تحمل اسم FGA-35 3D ويبلغ قطره 700 مم ويتكون من 1016 موديول ويبلغ مداه 200 كم ضد مقاتلة مقطعها الراداري 3 متر2 ويستطيع تعقب حتى 60 هدف جوي والاشتباك مع 6 اهداف منهم في وقت واحد .

صورة النسخة FGA-29 من الرادار على النسخة التجريبية للمقاتلة :
http://i.imgur.com/3aX9fdG.jpg

صورة النسخة FGA-35 من الرادار في معرض MAKS-2013 الدولي للطيران في روسيا :
http://i.imgur.com/j9vqMsJ.jpg

- نظام OLS-35 Optical Locator System :

نظام كشف و تحديد حراري IR / تيليفزيوني TV Electro-optic / ليزري Laser يستطيع التعرف على كل الاجسام الجوية والبحرية والارضية حيث يقوم برصد الهدف حراريا بالاشعة تحت الحمراء ثم تصويره تيليفزيونيا عند اقترابه وتحديد المدى بالليزر ويتميّز بأنه لا تصدر منه اية انبعاثات مثل الرادار بل نظام صامت مما يوفر ميزة التخفي للمقاتلة ، ويتكون من جزئين :

# الجزء الاول متواجد امام كابينة الفيادة اعلى انف المقاتلة لمهام الكشف الجوي ( OLS-UEM ) وهذه صورته :
http://i.imgur.com/0z5C9Oy.jpg

يستطيع ان يرصد طائرة من المقدمة من مسافة 15 كم ومن مؤخرتها من مسافة تصل الى 45 كم او اكثر مع تحديد المسافة بالليزر حتى 20 كم .

# الجزء الثاني يتواجد اسف مداخل الهواء للمحرك لمهام الكشف الارضي ( OLS-K ) وهذه صورته :
http://i.imgur.com/P2H7GPZ.jpg

يستطيع ان يرصد دبابة و يتتبعها من مسافة 20 كم وهدف بحري في حجم زورق من مسافة 40 كم ويمكنه تحديد المسافات بالليزر حتى 20 كم .

تميز تظام OLS-35 بقُبّة جديدة مكونة من الياقوت الابيض الغير ملون Leuco-Sapphire ثاني افضل الخامات المستخدمة بعد الماس الصناعي وتتميز في انها مضادة لتجمع الاتربة والغبار ومقاومة لمختلف العوامل المؤثرة على السرعات العالية والتي تسبب تشويشا على الصورة المُلتقطة في منظومات OLS السابقة التي كانت تستخدم قبة واقية من الزجاج .

* منظومة الحرب الالكترونية :
______________________

تمتلك المقاتلة حزمة متكاملة من منظومات الحرب الالكترونية المتطورة على النحو الاتي :

1) منظومة تحذير ضد الصواريخ Missile Launch & Approach Warning System متواجدة اعلى و اسفل الهيكل و يمكنها رصد صواريخ الدفاع الجوي من مسافة 50 كم و الصواريخ المُطلقة من الكتف من مسافة 10 كم و الصواريخ جو-جو من مسافة 30 كم .

2) منظومة من مستشعرات التحذير ضد اشعة الليزر LWR Laser Warning Receiver على طرفي الاجنحة مصممة بما يشابه عين السمكة لضمان زاوية كشف واسعة النطاق ضد انبعاثات الليزر الصادرة من منظومات التهديف المعادية و يبلغ مداها الكاشف 30 كم .

3) منظومة التحذير ضد الموجات الرادارية المعادية RWR Radar Warning Receiver على طرفي الاجنحة و اعلى مؤخرة الدفة تتخصص في اعتراض و تحديد و تصنيف الانبعاثات الرادارية و معرفة مدى خطورتها .

4) منظومة التشويش الدفاعية ضد الرادار SPJ Self-Protection Jammer على جانبي مقدمة المقاتلة و اسفل مؤخرة الدفة من النسخة ELT-568(V)2 من شركة إلترونيكا Elettronica الإيطالية الرائدة في مجال الحرب الالكترونية .

5) منظومة اطلاق الشعلات الحرارية Flares المُضلّلة للصواريخ الموجّهة بالاشعة تحت الحمراء والرقائق المعدنية Chaffs المُضلّلة للصواريخ الموجّهة بالرادار .

هذه صورة لكامل مستشعرات الرصد والحرب الالكترونية للمقاتلة :
http://i.imgur.com/EsWpl0r.jpg

* التسليح :
_________

- مدفع GSh-30-1 للقتال التلاحمي عيار 30 مم مزود بـ150 طلقة

- صواريخ جو-جو :

# صاروخ R-77 / RVV-AE متوسط المدى موجه بالملاحة بالقصور الذاتي ثم الرادار النشط ( باحث راداري ينشط على مسافة 20 كم من الهدف ) او الاشعة تحت الحمراء ( باحث حراري سلبي ينشط على مسافة 15 كم من الهدف ) ويبلغ مداه 80 - 110 كم وسرعته 4.5 ماخ وهو المعادل للصاروخ الامريكي أمرام والفرنسي ميكا ويسمى في روسيا بـ" أمرامسكي Amramski " او الأمرام الروسي .

# صاروخ R-73M قصير المدى موجه بالاشعة تحت الحمراء ويبلغ مداه 20 كم ويعتبر من افضل الصواريخ الخاصة بالقتال التلاحمي على مستوى العالم ويتم اطلاقه بواسطة خوذة الطيار .

# صاروخ R-27R متوسط المدى موجه بالرادار شبه النشط ويتوقف مداه على وضعية الهدف فعند الاطلاق على الهدف من الذيل Tail-on يبلغ مدى الصاروخ 21 كم وعند الاطلاق على الهدف وجها لوجه Head-on يبلغ مدى الصاروخ 60 كم واقل مدى للصاروخ هو 2 كم وفي بعض الظروف القتالية المعينة يمكن ان يصل الصاروخ الى مدى 80 كم .

- صاروخ R-27T متوسط المدى موجه بالاشعة تحت الحمراء ويمكن ان يصل مداه الى 70 كم بالذات في حالة الاطلاق على الهدف من الذيل Tail-on حيث يعمل الصاروخ على تتبع حرارة المحرك .

- صاروخ R-27 / ER متوسط المدى موجه بالرادار شبه النشط مع نظام ملاحة بالقصور الذاتي بنظام تعديل للمسار بالموجات الراديوية Inertial Navigation Guidance with Radio Correction ويصل مداه الى 130 كم في الظروف الجوية الجيدة .

- صاروخ R-27 / ET متوسط المدى موجه بالاشعة تحت الحمراء ويصل مداه الى 120 كم حسب الظروف الجوية .

- صواريخ جو-سطح ( بحر او ارض ) :

# صاروخ Kh-29 تكتيكي مضاد للمنشآت والتحصينات ودشم الطائرات وأيضا السفن ويمتلك رأس حربي زنة 320 كج شديد التدمير ويبلغ مداه 10 - 12 كم وتوجد منه 4 نسخ :

@ صاروخ KH-29D ذات توجيه بالاشعة تحت الحمراء .

@ صاروخ Kh-29ML ذات توجيه باشعة الليزر .

@ صاروخ Kh-29T ذات توجيه تيليفزيوني .

@ صاروخ KH-29TE ذات توجيه تيليفزيوني ولكن مداه يصل الى 30 كم .

# صاروخ Kh-38 التكتيكي المضاد للأهداف الأرضية والمُنتج حديثا كبديل للصاروخ القديم Kh-25 ويتميز برأس حربي شديد التدمير يزن 250 كج ويبلغ مداه 40 كم وتوجد منه 4 نسخ :

@ صاروخ Kh-38MAE ذات توجيه بالرادار النشط .

@ صاروخ Kh-38MKE ذات توجيه بالقمر الصناعي .

‌@ صاروخ Kh-38MLE ذات توجيه بأشعة الليزر .

@ صاروخ Kh-38MTE ذات توجيه بالأشعة تحت الحمراء .

# صاروخ Kh-59MK2 جوّال مضاد للأهداف الأرضية ذات توجيه بالقصور الذاتي ثم الرادار النشط مع منظومة كهروبصرية للتعرف على الهدف وزيادة دقة الاصابة مع معدل خطأ 3 - 5 متر ويمتلك رأس حربي خارق للتحصينات شديد التدمير يزن 320 كج او رأس مزود بقنابل عنقودية يزن 283 كج ويصل مداه الى 285 كم وهو ذات سرعة مادون صوتية ويتم اطلاقه من ارتفاع 200 - 11 ألف متر على سرعة طيران 550 - 1100 كم / ساعة بحد اقصى .

# صاروخ Club-S الجوّال النسخة 3M14AE المضاد للأهداف البرية الساحلية ذات توجيه بالقصور الذاتي ثم الرادار النشط ويمتلك رأس حربي شديد التدمير يزن 450 كج ويصل مداه الى 300 كم .

- صواريخ مضادة للرادار :

# صاروخ KH-31P مضاد للرادار موجه بالملاحة بالقصور الذاتي والرادار السلبي ( يعمل على تتبع موجات الرادار المعادية ) ويصل مداه الى 110 كم ويمتلك رأس حربي يزن 87 كج .

- صواريخ مضادة للسفن :

# صاروخ KH-31A مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط يطير بنظام الملاصقة لسطح البحر لتجنب الكشف Sea Skimming ويبلغ مداه 50 كم ويمتلك رأس حربي يزن 94 كج .

# صاروخ KH-31AD مماثل للسابق و لكن ذات مدى بالغ 160 كم ويمتلك رأس حربي يزن 110 كج .

# صاروخ KH-35E جو-سطح مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط ويبلغ مداه 120 كم ويقوم بتشغيل راداره النشط قبل اصابة الهدف من مسافة 20 كم ويمتلك رأس حربي يزن 145 كج .

# صاروخ Kh-59MK الجوّال المضاد للسفن ذات التوجيه بالقصور الذاتي ثم الرادار النشط ويمتلك رأس حربي شديد التدمير يزن 320 كج ويصل مداه الى 285 كم .

# صاروخ Club-S الجوّال النسخة 3M-54AE1 المضاد للسفن ذات التوجيه بالقصور الذاتي ثم الرادار النشط ويمتلك رأس حربي شديد التدمير يزن 400 كج ويصل مداه الى 300 كم .

- قنابل وصواريخ حرة :

# قنابل ذكية مماثلة GBU وJDAM الامريكية من الانواع :

@ قنابل KAB-1500LG-F-E تزن 1500 كج ذات توجيه بأشعة الليزر ويتم اطلاقها من ارتفاع 1000 - 8000 متر على سرعة طيران 550 - 1100 كم / ساعة ويصل مداها الى 17 كم مع معدل خطأ 4 - 7 متر .

@ قنابل KAB-1500KR زنة 1500 كج وKAB-500KR زنة 500 كج ذات توجيه تليفزيوني مع خوارزميات مطابقة التضاريس لضمان دقة الاصابة مع معدل خطأ 4 - 7 متر ويتم اطلاقها من ارتفاع 1000 - 8000 متر ( النسخة 1500 ) او ارتفاع 500 - 5000 متر ( للنسخة 500 ) ويصل مداها الى 17 كم .

@ قنبلة KAB-500OD وهي بنفس مواصفات KAB-500KR ولكن تمتلك رأس يحوي قنبلة تفريغ هوائي مضادة للخنادق والمخابىء .

@ قنبلة KAB-500LG زنة 500 كج وKAB-250L زنة 250 كج ذات توجيه بأشعة الليزر ويصل مداها الى 17 كم .

@ قنبلة KAB-500S-E زنة 500 كج وKAB-250S-E زنة 250 كج ذات توجيه بالقمر الصناعي GLONASS مع معدل خطأ 7 - 12 متر ويتم اطلاقها من ارتفاع 500 - 5000 متر على سرعة طيران 550 - 1100 كم / ساعة .

# قنابل اغراض عامة من النوع FAB-500 .

# قنابل عنقودية متعددة الاغراض من الانواع RBK-250 / RBK-500 / RBK-750 .

# صواريخ حرة غير موجهة للاغراض العامة ذات مدى 1.3 - 4 كم من الانواع S-8 / S-25 .

__________________________________________

تحياتي ... Thunderbolt

امكانية اضافة اية منظومات تسليحية روسيةاو اجنبيةمُتقدمة .

بالنسبه لى من اهم المميزات
بخلاف انك هاتقدر تضيف ذخاءر متنوعه ف انت ممكن تضيف منظومات صينيه تصنع عندك برخصه
وايضا لاول مره منصه متقدمه تقدر تبدا مشاريعك لصناعه الصواريخ والقنابل المتطوره وتدمجها عليها

كلامك خطأ يا مخابرات المكان الذى تشير اليه هو مكان MAWS-LWS

لاحظ المكان بجانب ال ols متطابق تماما مع الصوره فى الخبر
34218

نفس النظام الموجود فى السو 35 :)



attachment.php


:rolleyes::rolleyes::rolleyes::rolleyes::rolleyes::rolleyes::rolleyes:
:D:D:D

يا ريس انا قولت " ربما " .. يعني كلامي يحتمل الخطأ و يحتمل الصواب ..

أما المقارنة بين البودات الإليكرونية بين النسخة الروسية و المصرية و لزوم تشابه فتحاتها في بدن الطائرة , مقارنة الى حد ما " نسبيا " غير دقيقة .. فكما تُشير التسريبات بأن النسخة المصرية بإليكترونيات غربية و بالتالي " ربما " هناك اختلاف في فتحات البودات في بدن الطائرة " اتحدث بشكل نظري "

و إن كنت على خطا فهذا أمر أتقبله تماما .. و لكن ما لن أتقبله او أقتنع به هو الحديث بأن النسخة المصرية بدون خاصية التزود بالوقود ..

عودة
أعلى
