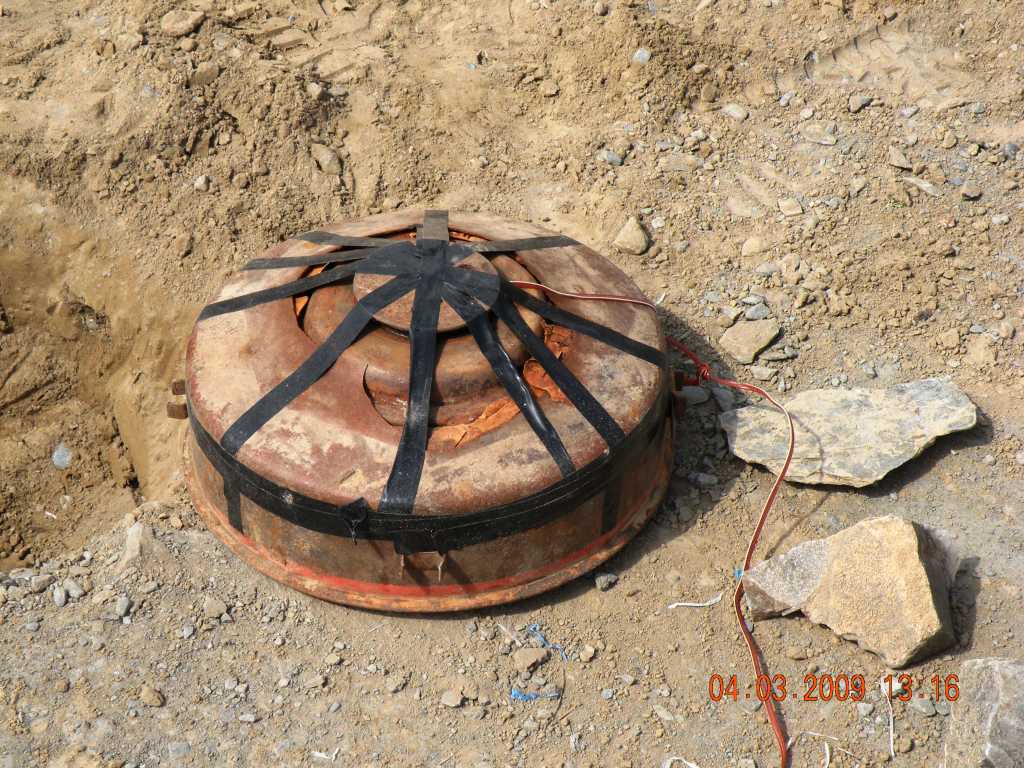

شحنــــات العصــــف للألغــــــام المضــــادة للدبابــــات


تصمم الألغام الحديثة المضادة للدروع بقصد تحقيق التدمير الهائل K-kill للهدف وقتل الطاقم وشاغلي العربة ، أكثر منها لمجرد تعطيله عن طريق تدمير جنازيره وشل حركته M-kill ، وتعمل هذه على اختراق تدريع بطن العربة belly armor وتوزيع وتشتيت الشظايا المعدنية في داخلها ، ومن ثم قتل الطاقم أو جرحهم . ومن أجل تحقيق هدف التدمير ، تستخدم الألغام العديد من أشكال الرؤوس الحربية الفعالة ، مثل شحنة العصف Blast ، الشحنة المشكلة Shaped-charge ، شحنة الشظية ذاتية التكوين Self-forging fragment ، مع العلم أن سماكة دروع بطن الدبابة نادراً ما تزيد عن 50 ملم ، ويمكن اختراقها بسهولة نسبية المقارنة بالمواضع الأخرى للدبابة .
بالنسبة للنوع الأول فلا تزال الكثير من الألغام تعتمد على العصف في مهاجمة أهدافها ، مثلما تعتمد على الضغط كوسيلة لتنشيطها pressure activated . ويكتسب هذا النوع تأثيره من خلال القوة المتولدة عن المواد شديدة الانفجار المعبأة في صفيحة اللغم ، والتي تتراوح أوزانها عادة بين 5-7 كلغم لتعطيل الهدف المدرع ، ويمكن أن تزيد عن ذلك حسب نمط التصميم . حيث استخدم شحنات العصف أولياً متفجرات من نوع TNT والأماتول Amatol وحامض البكريك Picric acid ، ثم استبدلت هذه بمفرقعات أكثر قوة مثل RDX أو المركب B . أما الآن فإن مزيجا من مادة T.N.T بنسبة 23% ومادة أخرى حديثة نسبياً يطلق عليها أوكتوجين HMX بنسبة 77% ينتج قوة عصف هائلة .


الاختبارات أظهرت أن مع لحظة انفجار اللغم المضاد للدبابات ، فإن موجات عصف وأخرى صدمية shock waves تكون مشكلة ، بحيث تولد هذه ضغوط مفرطة أعلى بكثير من تلك المنتجة بالألغام المضادة للأفراد كمقارنة . هذه الموجات قادرة على التسبب في حدوث أضرار لمسافات أبعد بكثير من نقطة الانفجار . فقد أظهرت التجارب الميدانية أن العلاقة بين زيادة الضغط ومسافة الانفجار لشحنة متفجرات من نوع TNT على سبيل المثال بوزن سبعة كلغم ، دفنت تحت سطح الأرض لمسافة 10 سم ، يمكن أن ترتبط بضغوط عالية المستوى لنحو 3,300 كيلوباسكال kPa (نحو 480 رطل لكل بوصة مربعة) تمتد وتتوسع إلى مسافة ثلاثة أمتار من مركز الانفجار . في الحقيقة ، فإن الشكل الأولي أو الابتدائي لموجة الانفجار عندما تنبثق وتظهر عن سطح الأرض ، تعتمد بالدرجة الأولى على العمق الذي وضعت فيه الشحنة charge depth ، بالإضافة إلى شروط التربة المستخدمة soil conditions (رطبة ، قاسية ، مخلخلة/رملية) . عموماً ، شحنة مخروطية الشكل مع زاوية انفراج لنحو 45-60 درجة ، تستطيع توليد موجة انفجار سطحية للخارج بزاوية شاملة حتى 100 إلى 120 درجة في شكلها النهائي المؤثر ، وذلك نتيجة التمدد الجانبي المتوازي لسطح التربة . هذا النوع من الشحنات بشكله العام قادر عادة على تحقيق المستوى M-Kill عندما يضرب الجنازير tracks أو العجلات ، ولكنه يحقق قتلاً مؤكداً للمستوى K-kill عندما يحدث الانفجار في مركز العربة . الألغام المضادة للدبابات العاملة بتأثير العصف يمكن أن تكون إما مرفوعة ومصعدة boosted بالمتفجرات الإضافية الموضوعة أسفل اللغم ، أو بأكثر من لغم واحد في وضعية التكديس stacked ، لغم على قمة الآخر . هذا الترتيب يؤدي إلى توفير شحنة متفجرة رئيسة بوزن 15-20 كلغم التي تحسن من تأثير الانفجار ، ويمكن استخدامها بفاعلية تجاه الأهداف والدبابات الثقيلة . من الألغام المضادة للدروع التي تستخدم هذا النوع من الشحنات ، الإيطالي SH-55 ، الذي يعمل مع ضغوط 180-220 كلغم . هذا السلاح ذو غطاء بلاستيكي ولا يحمل إلا القليل من الأجزاء المعدنية . هو مقاوم للصدمات والضغوط العالية ، ويبلغ وزنه 7.3 كلغم ، منها 5.5 كلغم من متفجرات المركب B . يبلغ قطر اللغم 280 ملم وارتفاعه 122 ملم ، وآلية تحفيزه تعمل مع سلسلة الصواعق VS-N .

طيب ليه صانعي الدبابات لا يزيدون سمك دروع بطن الدبابه عن 50 ملي مع وجود خطر الالغام منذ فترات كبيرة
بمعنى ان الالغام كانت سلاح هائل بالحرب العالمية ونحن نعاني منها بمصر بالعلمين حتى الان فهي سلاح صغير الحجم خفيف الوزن فتاك بالدروع
لماذا لا يطور صانعي الدبابات الوسائل المضادة

طيب ليه صانعي الدبابات لا يزيدون سمك دروع بطن الدبابه عن 50 ملي مع وجود خطر الالغام منذ فترات كبيرة
بمعنى ان الالغام كانت سلاح هائل بالحرب العالمية ونحن نعاني منها بمصر بالعلمين حتى الان فهي سلاح صغير الحجم خفيف الوزن فتاك بالدروع
لماذا لا يطور صانعي الدبابات الوسائل المضادة
عشان الوزن زيادة الدرع بالاسفل بالذات تعنى زيادة وزن ضخمة جدا

ياشباب انا بعد ماشفت دبابة امريكية في العراق شالها لغم ارضي ماراح ينفع التدريع على الاطلاق مهمى طورووصنعو دبابه امريكية يشهدالله شالها اللغم قرابة 4مترفوق

رحم الله الشهداء واسكنهم فسيح جناته هذي هي الحرب خياراتها مفتوحة
