بسم الله الرحمن الرحيم
..................................................................................
النضام الصاروخي Avenger
.....................................................................
المواصفات العامة والفنية:

1. المواصفات العامة

• الصاروخ:

الطول 1.52م
القطر 0.070 م
اتساع الأجنحة 0.091 م
الوزن أثناء الإطلاق 10.1 كجم
القوة الدافعة محرك صاروخي مطور يعمل بالوقود الجاف
التوجيه إيجابي يعمل بالأشعة تحت الحمراء، والأشعة البنفسجية
• الرأس المدمرة:

النوع شديد الانفجار ذات شظايا
الوزن 3 كجم
السرعة 2.2 ماخ
أقصى مدى مؤثر أكثر من 4500 م
أقل مدى مؤثر 200 م
أقصى ارتفاع مؤثر 3800 م
أقل ارتفاع مؤثر حتى مستوى سطح الأرض
• القاذف:
الطاقم فردان
الوزن القتالى 3900 كجم
وزن البرج والأدلة 1134 كجم
الطول 4.953 م
العرض 2.184 م
الأرتفاع 2.59
تجهيز الإطلاق:
- الطول
- العرض
- الارتفاع
2.13 م
2.159 م
1.778 م
ارتفاع بطن العربة عن الأرض 0.406 م
عرض العَجَل من الداخل 1.81 م
المسافة بين محوري العَجَل الأمامي والخلفي 3.3م
زاوية الاقتراب 69 درجة
زاوية الابتعاد 45 درجة
أقصى سرعة 105 كم/ ساعة
أقصى مدى على الطريق 563 كم
السعة الكلية لخزانات الوقود 94 لتراً
صعود مرتفع زاوية ميله 60%
السير على ميل جانبي زاويته 40%
اجتياز حاجز رأسي ارتفاعه 0.65 م
اجتياز مانع مائي عرضه 0.76 م
الإطارات 36×12.5/ 16.5

2. قوة النيران:

• التسليح: - 2 صندوق إطلاق يحوي عدد 4 صاروخ Stinger.
- رشاش من عيار 12.7 مم.
• قوس الاتجاه: 360 درجة
• زاوية الارتفاع للتسليح الرئيسي من - 10 درجات إلى + 70 درجة.
3. خفة الحركة والمناورة:
• المحرك: ذو 8 سلندر، يبرد بالماء، يعمل بالديزل.
• أجهزة نقل الحركة: أوتوماتيك مزود بثلاث سرعات أمامية، وسرعة خلفية.
• صندوق السرعات: سرعتان.
• أجهزة التعليق: تعتمد في الأمام وفي الخلف على أعمدة لي مزدوجة "نظام القضيب الالتوائي.
• النظام الكهربائي: 24 فولتاً.
• الفرامل: العجل الأمامي أوتوماتيك.


في بداية الثمانينيات من القرن العشرين، طور قسم أنظمة الدفاع، التابع لشركة "بوينج ايروسبيس" Defence Systems Division of the Boeing Aerospace Company، النظام الصاروخي أرض/ جو Avenger، كمشروعٍ خاص به. ولم تزد المدة، التي استغرقها تصنيعه، منذ أن كان فكرة حتى تم لتصنيعه، وسُلِّم للجيش الأمريكي، للتجارب، عن عشرة أشهر.

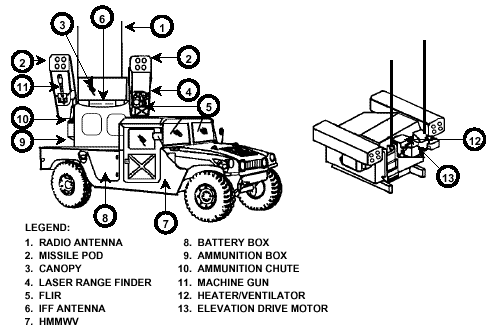

كان Avenger يتكون من مركبة 4 × 4 سريعة الحركة، متعددة الأغراض HMMWV، مركبٌ بها برج في المؤخرة، وثمانية صواريخ في وضع استعداد للإطلاق. كذلك، يمكن استخدام البرج كوحدة مستقلة بذاتها.

وكان تحديد الهدف، يتم، إما بالرؤية المباشرة، باستخدام نظارة تسديد، أو نظام النظر الأمامي بالأشعة تحت الحمراء FLIR. وعلى كل جانب من جانبي البرج، أربعة صواريخ Stinger أرض/ جو، مثل المستخدمة في النموذج المحمول على الكتف.

وخلال التجارب، التي أجراها الجيش الأمريكي عليه في مايو 1984، بمركز "ياكيما" بواشنطن Yakima Washington Firing Center، أُطلقت ثلاث طلقات حية من صاروخ Stinger، على أهداف هوائية باليستية. كانت الطلقة الأولى من مركبة تسير، بمفردها على طريق غير معتمد، بسرعة 32 كيلومتراً في الساعة، وكانت إصابة الطلقة للهدف مباشرة. وكانت الطلقة الثانية، أثناء الليل، وكانت الوحدة ثابتة، وأحرزت إصابة مباشرة. أما الطلقة الثالثة، فأطلقت والمركبة تتحرك، أثناء سقوط المطر، وانحرفت الطلقة عن هدفها قليلاً، ولكنها سُجلت كنوعٍ من القتل التكتيكي، إذ أن الطلقة قد مرت في مدى التدمير.

وفي أغسطس 1984، قيَّمت هيئة الدفاع الجوي بالجيش الأمريكي نظام Avenger، وأثناء ذلك التقييم، نجحت مقذوفات تلك الصواريخ في الاشتباك مع 171 طائرة من إجمالي 178 طائرة، ثابتة ومتحركة الجناح، في عمليات ليلية ونهارية.
وفي عام 1985، زُوِّدَ هذا النظام الصاروخي بمدفع Gatling، من نوع GECAL-50 ، من صنع شركة "جنرال اليكتريك" General Electric، وأُجريت عليه التجارب في ميدان الرماية في "فيرمونت" Vermont . أطلق المدفع GECAL-50، ذي المواسير الثلاث، من Avenger، في أزمنة انفجار مختلفة، وأثبت أن جهاز الدفع المثبت جيروسكوبياً، يحقق زمن من 1 إلى 3.5 ملي/ ثانية.

وأثبتت هذه التجارب أن نظام التثبيت الجيروسكوبي يمكن أن يتتبع الأهداف بالسهولة نفسها، التي يتتبعها بها عند تركيبه على مركبة 4 × 4 سريعة الحركة، متعددة الأغراض HMMWV.
وفي عام 1986، أصدر الجيش الأمريكي طلباً لتلقي عروضاً، لنظام Stinger، المثبت على قواعد Pedestal-Mounted Stinger-PMS ، كأحد المكونات الخمسة، الرئيسية لنظام الدفاع الجوي بالمنطقة الأمامية. ورُشحت ثلاث شركات، وفازت كل شركة بعقد قيمته مائة ألف دولار، لتقديم نموج أولي من النظام، للجيش الأمريكي، لاختباره، على هيكل مركبة 4×4 سريعة الحركة، متعددة الأغراض HMMWV. كانت الفرق الثلاثة المختارة، هي: Boeing، وقد قدمت Avenger، General Dynamica/ Thomson-CSF/ Hughes Electro-Optica Datat Systems Group، وشركة LVT Aerospace بنموذج Crossbow.

بدأت تجارب مكثفة في بداية عام 1987، بميدان "أورجراند" Orgrande، بمدينة "نيومكسيكو"، وتضمنت سلسلة التجارب المكثفة: إطلاق النيران، وتحديد الأهداف، وتتبعها، والاختبارات البيئية، وأختيرت شركة Boeing.
وفي أغسطس 1987، حصل قسم أنظمة الدفاع بشركة بوينج على عقد من قيادة الصواريخ بالجيش الأمريكي، للبدء في إنتاج نظام الدفاع الجوي PMS. وكان العقد المبدئي لعشرين نظاماً مقابل 16.2 مليون دولار. ثم وصلت قيمة العقد إلى 232 مليون دولار على 325 وحدة إطلاق خلال خمس سنوات.
وكان العقد الثاني، الذي وقع في عام 1989 يغطي 39 نظاماً (على أن يتم التسليم خلال الفترة من يوليه 1989 حتى يونيه 1990). وكان العقد الثالث لشراء 70 وحدة إطلاق في عام 1989، وكان الرابع لشراء 72 وحدة في مارس عام 1990، والخامس لشراء 72 وحدة إطلاق في مايو 1991.
وفي ميزانية عام 1991، أُعتمد عقد قيمته 436 مليون دولار، لإنتاج 600 نظام للجيش و79 نظاماً لمشاة البحرية، على مدار خمس سنوات.

سلمت أول دفعة من أنظمة PMS، في نوفمبر 1988، ودخل الخدمة العملية في الجيش الأمريكي، في عام 1989، في البداية، مع فوج الفرسان الثالث المدرع بالجيش الأمريكي، في "فورت بليس" Fort Bliss.
يُعد نظام Avenger أول نظام دفاع جوي، يطلق على أهداف متحركة، يتم إنتاجه للجيش الأمريكي. ومع ترسية عقد الإنتاج، انتقلت شركة "بوينج" ببرنامج Avenger إلى "هانتسفيل" Huntsville، و"الاباما" Alabama، حيث يجري تجميع النظام، واختباره وتسليمه لقيادة الصواريخ بالجيش الأمريكي، في ترسانة "ريستون" Redstone المجاورة. ويقوم مصنع شركة "بوينج" في "أوك ريدج" Oak Ridge، بتجميع البرج وآلية القاذف، والمجموعة القاعدية، التي تنصب البرج على المركبة HMMWV.

بلغ إجمالي متطلبات الجيش الأمريكي حاليا 1779 نظاماً، مع سعي مشاة البحرية الأمريكية إلى الحصول على أنظمة إضافية. وبعد بيع نظام Stinger لعدد من العملاء الأجانب، تعتقد شركة بوينج ان حجم إنتاجها قد يزيد عن 2000 وحدة.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: نظام صاروخي أرض/ جو ذاتي الحركة يعمل على الارتفاعات المنخفضة
3. الدول المستخدمة: الولايات المتحدة الأمريكية، .













anas45

عضو
إنضم
2 أغسطس 2008
المشاركات
189
التفاعلات
1
هناك معلومات تفيد ان المغرب يملك 56 نظام صاروخي من نوع الافنجر و شكرا لصاحب الموضوع على الموضوع الرائع.


bibo55

عضو
إنضم
23 سبتمبر 2008
المشاركات
58
التفاعلات
1
مشكور اخي على الموضوع الرائع بالفعل يستحق التثبيت
تحياتي وشكراً


kingstar_1

عضو
إنضم
3 يناير 2009
المشاركات
80
التفاعلات
1
رد: النضام الصاروخي Avenger

سلاح رائع وجيد فى الغطاء عن التحركات البرية
