وحدة الطاقة الإضافية في دبابات المعركة الرئيسية APU


تعتمد دبابات المعركة الرئيسية على محركها الرئيس Main engine لتستمد الطاقة اللازمة لتشغيل أنظمتها المختلفة أثناء الحركة ضمن مهام الهجوم و الاختراق .


وحدة توليد طاقة تحت الدرع تستخدم في الدبابات الروسية

و تضطلع الدبابات أحياناً بمهام دفاعية و كمائن تكون فيها الدبابة معظم الوقت ساكنة و لتخفيض الانبعاثات الحرارية التي تصدر عن المحرك و بالتالي التقليل البصمة الحرارية Thermal signature للدبابة كذلك الأمر للتقليل من استهلاك الوقود يتم إطفاء المحرك الرئيس و الاعتماد على بطاريات الدبابة لتشغيل الأنظمة الالكترونية فيها .

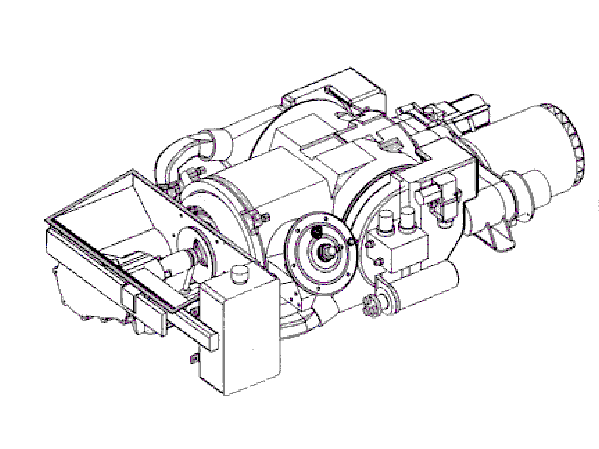

وحدة توليد الطاقة تحت الدرع لدبابات M1A2

و لأن الاعتماد على بطاريات الدبابة له سلبيات عديدة توجه مصنعي الدبابات حول العالم لتطوير وحدة توليد طاقة إضافية Auxiliary Power Unit يتم اللجوء إليها أثناء القيام بالمهام القتالية التي لا تتطلب الحركة بشكل مستمر حيث توفر وحدة التوليد هذه الطاقة الكهربائية اللازمة لتشغيل الأنظمة القتالية كافة في الدبابة بالإضافة إلى أنها توفر الطاقة الهيدروليكية اللازمة لتحريك البرج و غيره من المهام عبر مضخة مخصصة لذلك .


وحدة توليد الطاقة الخارجية كما نراها مثبتة في السلة الخلفية لبرج الأبرامز

وحدات توليد الطاقة لها نوعين منها ما هو مخفي تحت درع الدبابة و يسمى UAAPU و منها ما هو مكشوف يثبت على الدبابة من الخارج و يسمى EAPU و تعتمد وحدات توليد الطاقة على مخزون الوقود في الدبابة للعمل حيث يتم وصلها بخلايا خزن الوقود في الدبابة كما أنها تملك خلية خزن وقود صغيرة مخصصة لها يتم اللجوء إليها في حالات الطوارئ .

التعديل الأخير:

Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
موضوع جميل ومفيد اخي محمد فعلاً فقط احب ان اذكر ان الدبابة M1A1 تستخدم وحدة توليد الطاقة الخارجية المثبتة على برج الألية اما تطوير الألية M1A2 كما ذكرت تستخدم ومحدة الطاقة الداخلية (تحت الدرع) استاذي سؤالي هنا ماسبب تغيير موقع وحدة توليد الطاقة هل هو بسبب عامل الحماية ومحاولة توفير حماية اكبر لهذة الوحدة ام بسبب حدوث تطوير لهذة الوحدة مما يستوجب نقل موقعها الى داخل بدن الألية وتحياتي.


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
هل تستطيع هذه الوحدة العمل لوقت طويل يعني انها ليست محدودة الوقت
واتذكر ان النسخ الاولى من الابرامز لم تكن تحمل هذا النوع من الاجهزة وكانت تعتمد كلية على المحرك

إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
59
موضوع جميل ومفيد اخي محمد فعلاً فقط احب ان اذكر ان الدبابة M1A1 تستخدم وحدة توليد الطاقة الخارجية المثبتة على برج الألية اما تطوير الألية M1A2 كما ذكرت تستخدم ومحدة الطاقة الداخلية (تحت الدرع) استاذي سؤالي هنا ماسبب تغيير موقع وحدة توليد الطاقة هل هو بسبب عامل الحماية ومحاولة توفير حماية اكبر لهذة الوحدة ام بسبب حدوث تطوير لهذة الوحدة مما يستوجب نقل موقعها الى داخل بدن الألية وتحياتي.
يا أهلاً أخي أشرف .....

بالنسبة لسؤالك بالتأكيد أخي أن عامل الحماية هو من العوامل المهمة لتغيير مكان وحدة الطاقة بالإضافة إلى أن وحدة الطاقة الإضافية قد تم طلبها مع بداية عملية عاصفة الصحراء و كان لزاماً أن يكون التصميم سهل التركيب في الورش الميدانية فكان التصميم الخارجي الأسهل بالتركيب و الصيانة .

إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
59
هل تستطيع هذه الوحدة العمل لوقت طويل يعني انها ليست محدودة الوقت
واتذكر ان النسخ الاولى من الابرامز لم تكن تحمل هذا النوع من الاجهزة وكانت تعتمد كلية على المحرك
عموماً الوحدة تستطيع العمل ذاتياً (بالاعتماد على مخزونها الذاتي من الوقود) ما بين 8 ساعات إلى 14 ساعة و متوسط الفواصل بين الأعطال هو 500 ساعة و متوسط العمر العملياتي نحو 15 سنة ....... تحياتي لك أخي أحمد


دمشق

عضو
إنضم
29 أغسطس 2013
المشاركات
98
التفاعلات
9
رد: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

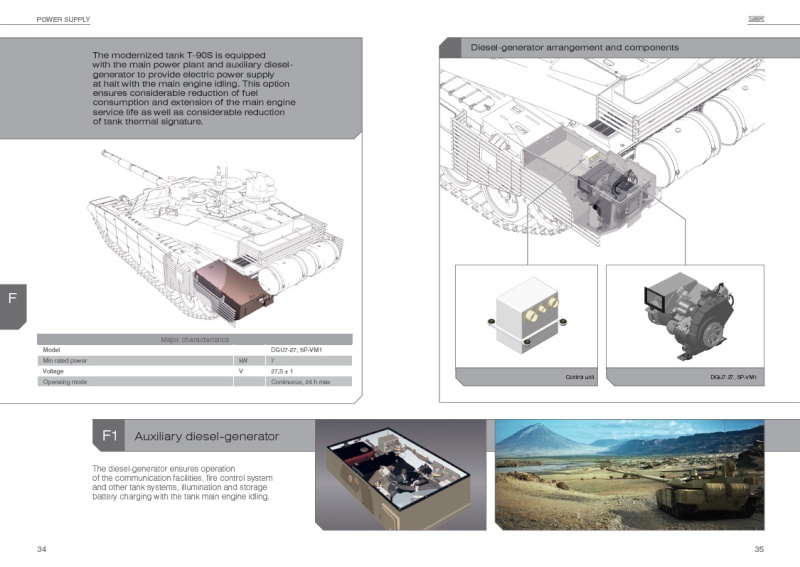

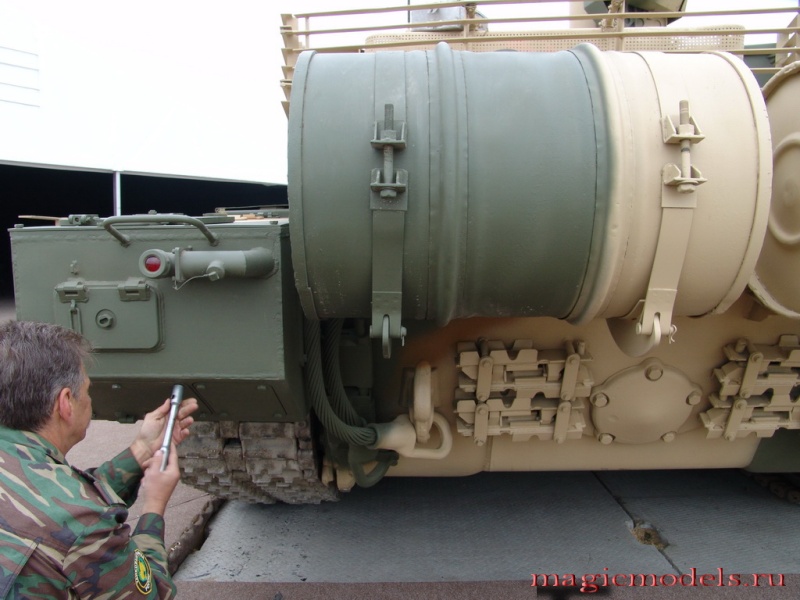

هذه صورة و مكانAPU بالنسبة للتي 90











دمشق

عضو
إنضم
29 أغسطس 2013
المشاركات
98
التفاعلات
9
رد: Re: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

فكرة رائعة ولكن من السهل تدميرها بقذيفة



لهذا السبب تحديدا تم وضعها في الجهة الخلفية
كما ان استبدالها ليس بالشي الصعب
كما ان استهدافها ليس ذو اولوية
يعني لو انك رامي اربيجي فان اخر مكان قد تحاول استهدافه هو ال apu


AbdEl-Rahman

عضو
إنضم
12 أبريل 2011
المشاركات
783
التفاعلات
235
رد: Re: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

لهذا السبب تحديدا تم وضعها في الجهة الخلفية
كما ان استبدالها ليس بالشي الصعب
كما ان استهدافها ليس ذو اولوية
يعني لو انك رامي اربيجي فان اخر مكان قد تحاول استهدافه هو ال apu
وضعها فى الجهه الخلفيه ليس معناه الحماية ؟؟

هسأل سؤال وعلى اجابه السؤال هسأل سؤال تانى :D

الدبابة لو الوقود الاساسى انتهى تقدر تشغل الـ apu وتعتمد عليه فى الهروب ؟؟


دمشق

عضو
إنضم
29 أغسطس 2013
المشاركات
98
التفاعلات
9
رد: Re: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

وضعها فى الجهه الخلفيه ليس معناه الحماية ؟؟

هسأل سؤال وعلى اجابه السؤال هسأل سؤال تانى :d

الدبابة لو الوقود الاساسى انتهى تقدر تشغل الـ apu وتعتمد عليه فى الهروب ؟؟



لا
لا تستطيع الوحدة الاضافية تستعمل لتشغيل الاجهزة الالكترونية في حال اطفاء المحرك فقط
سيناريو استعمال مثلا وجود طيران معادي ليلا هنا القائد يقوم باطفاء المحرك لخفض انبعاث الحرارة و يشغل وحدة الطاقة لتشغيل اجهزة الرؤية و الاتصال
لكن التنقل لا يمكن


red scorpion six

عضو مميز
إنضم
4 أبريل 2010
المشاركات
8,039
التفاعلات
17,536 2
رد: Re: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

لهذا السبب تحديدا تم وضعها في الجهة الخلفية
كما ان استبدالها ليس بالشي الصعب
كما ان استهدافها ليس ذو اولوية
ي...عني لو انك رامي اربيجي فان اخر مكان قد تحاول استهدافه هو ال apu
العكس هو الصحيح لوكنت رامي أر بيجي سوف أحاول هذا النقطه الضعيفه فهي هدف مغري....لماذا!!
في احدى الحاﻻت الواقعيه تم استهداف هذه الوحه في احدى دبابات اﻷبرامز في العراق فشتعلت وامتدت ألسنة النار لبقية أجزاء الدبابه مع عجز طاقمها على السيطره على الحريق ومن ثم هروبهم ونجاتهم بأرواحهم....وهي حادثه شهيره. ..فكيف ﻻتكون هدف مغري لرماة اﻷربيجي..

هذا والله أعلم


دمشق

عضو
إنضم
29 أغسطس 2013
المشاركات
98
التفاعلات
9
رد: Re: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

العكس هو الصحيح لوكنت رامي أر بيجي سوف أحاول هذا النقطه الضعيفه فهي هدف مغري....لماذا!!
في احدى الحاﻻت الواقعيه تم استهداف هذه الوحه في احدى دبابات اﻷبرامز في العراق فشتعلت وامتدت ألسنة النار لبقية أجزاء الدبابه مع عجز طاقمها على السيطره على الحريق ومن ثم هروبهم ونجاتهم بأرواحهم....وهي حادثه شهيره. ..فكيف ﻻتكون هدف مغري لرماة اﻷربيجي..

هذا والله أعلم


من الممكن جدا كلامك صحيح
و اضن لهذا السبب غير المصممون مكان apu في الابرامز


AbdEl-Rahman

عضو
إنضم
12 أبريل 2011
المشاركات
783
التفاعلات
235
رد: Re: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

لا
لا تستطيع الوحدة الاضافية تستعمل لتشغيل الاجهزة الالكترونية في حال اطفاء المحرك فقط
سيناريو استعمال مثلا وجود طيران معادي ليلا هنا القائد يقوم باطفاء المحرك لخفض انبعاث الحرارة و يشغل وحدة الطاقة لتشغيل اجهزة الرؤية و الاتصال
لكن التنقل لا يمكن
تمام يعنى الـ apu تستخدم لتشغيل الاجهزة الالكترونية فقط لاغير


ybyh

صقور الدفاع
إنضم
26 نوفمبر 2008
المشاركات
2,730
التفاعلات
2,338
رد: وحدة الطاقة الإضافية في دبابات المعركة الرئيسية Apu

دبابة الحسين تستخدم وحدة الطاقة الإضافية صناعة اردنية من قبل شركة سي ال اس الاردن وهي شركة تابعة لكادبي


the existing gun-control equipment would be replaced by a new curtiss-wright all-electric system and a new raytech jordan wiring harness would also be installed, as well as a cls jordan ab8 auxiliary power unit (apu).

التعديل الأخير:
إنضم
29 نوفمبر 2018
المشاركات
742
التفاعلات
2,588 2
الدولة
Egypt
موضوع رائع ومهم

لأن فيه واحد جاهل كذاب اعرفه كان قال ان دبابات الابرامز المصرية لا تملك وحدة طاقه اضافيه
