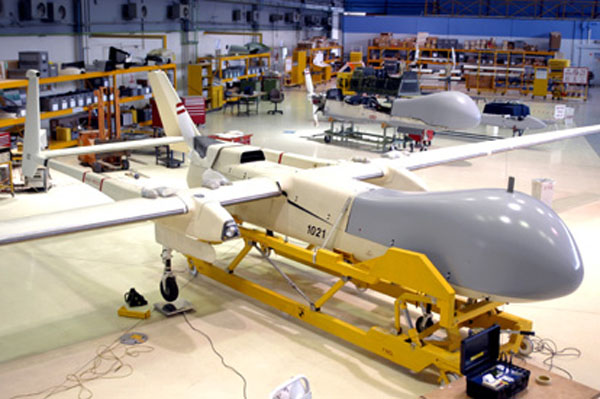

طائرة الإستطلاع الإسرائيلية Heron

إنضم
26 سبتمبر 2007
المشاركات
1,772
التفاعلات
1,178
بسم الله الرحمن الرحيم
................................

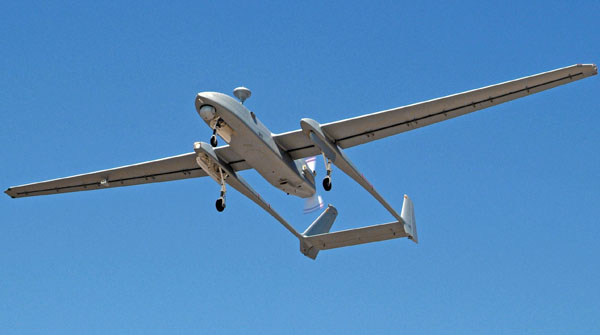

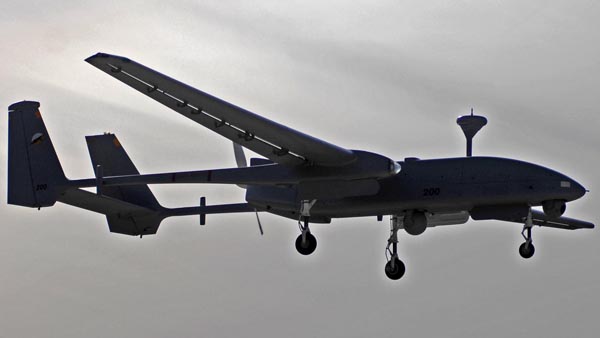

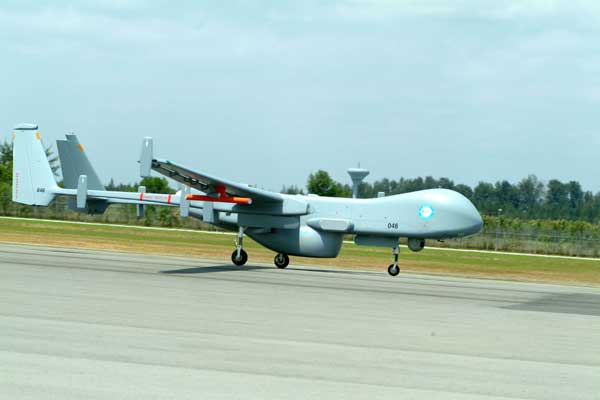

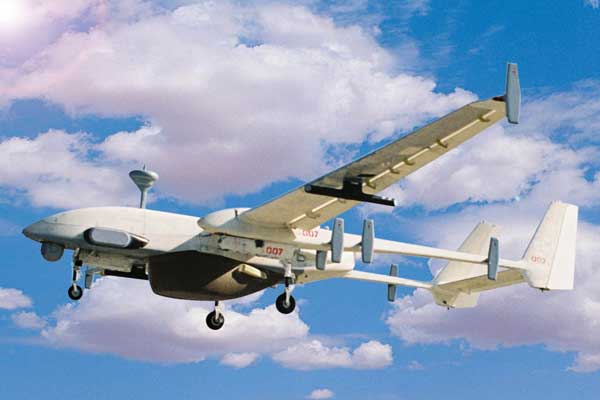

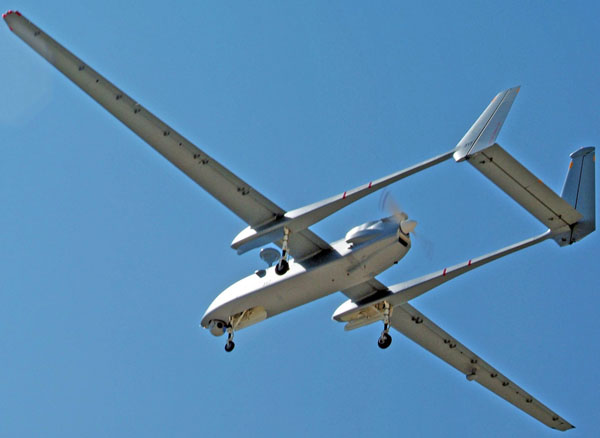

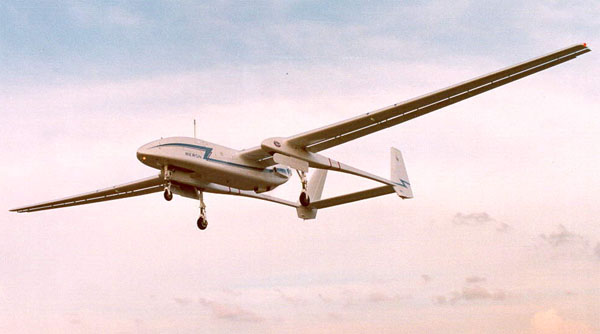

تعتبر الطائرة Heron أو Machatz-1 من فئة الطائرات بدون طيار ، طورت من قبل قسم UAV بمؤسسة الصناعات العسكرية الإسرائيلية IAI ، وهي قادرة علي القيام بعمليات إستطلاع لمسافات حتي 52 ساعة من الطيران المستمر وعلي إرتفاع 35000 قدم .

في سبتمبر 2005 أعلنت وزارة الدفاع الإسرائيلية عن إقتنائها ما قيمته 50 مليون $ من أنظمة Heron وأطلق عليها إسم Machatz-1 ، وبالإضافة إلي إسرائيل ، تعمل الطائرة في دول الهند وتركيا وفرنسا ويطلق عليها إسم Eagle النسر ، وفي أغسطس 2008 أعلنت كندا عن خطط لتملك Heron لكي تستخدم في العمليات العسكرية بأفغانستان.


أنظمة الملاحة الجوية


تستخدم الطائرة Heron نظام GPS داخلي ، بالإضافة إلي نظام الطيار الآلي وهو مستقل ذاتيا إبتداءاً من الإقلاع إلي الهبوط ، ويتم توجيهه من خلال محطة سيطرة أرضية ، ولها القدرة علي العودة إلي قاعدتها ذاتيا في حال فقد الإتصال بقاعة السيطرة الأرضية ، والنظام مزود بالقدرة علي التعافي ذاتيا ALR عند حدوث أي خطأ وبإمكانه العمل في جميع ظروف الطقس .

يمكن للطائرة Heron حمل مجسات إلكترونية من بينها مجسات تعمل بالشعة تحت الحمراء + مجسات المراقبة الخفيفة بالإضافة إلأي نظمة رادار مختلفة ، وكل ذلك في حدود 250 كجم.


الطائرة Heron لها القدرة علي تحديد الأهداف بدقة وضبط وتصحيح نيران المدفعية ، ومجسات الطائرة علي إتصال دائم بمحطة السيطرة الأرضية عن طريق الألياف الضوئية أو عبر القمر الصناعي ، ويمكن أن تستخدم في عمليات المراقبة البعيدة أو مهام أخري.



البطاقة التقنية


الطاقم / لايوجد ، فهي من فئة الطائرات الغير مأهولة UAV
الطول / 8.94 متر
حمولة الجناح / 200 كجم
طول الجناح / 16.60 متر
أقصي وزن للإقلاع / 1150 كجم

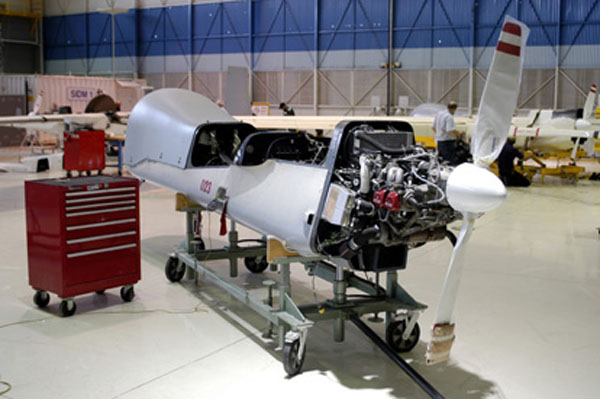

المحرك / 1 محرك نوع Rotax 914 بقوة دفع 86 kW
السرعة القصوي / 207 كم في الساعة
المدي / 3300 كم
سقف العمليات / 35000 قدم ويبلغ معدل التسلق للطائرة 492 قدم في الدقيقة
..........................
تم بحمد الله


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,895
التفاعلات
7,006 23
طائره استطلاع جيده وتمثل المستوي التقني الذي وصلت له صناعه الطائرات الغير موجهه الأسرائيليه والتي جعلت دول العالم المنتجه للسلاح المتطور ترغب في اقتنائها بقواتها المسلحه

إنضم
26 سبتمبر 2007
المشاركات
1,772
التفاعلات
1,178
طائره استطلاع جيده وتمثل المستوي التقني الذي وصلت له صناعه الطائرات الغير موجهه الأسرائيليه والتي جعلت دول العالم المنتجه للسلاح المتطور ترغب في اقتنائها بقواتها المسلحه

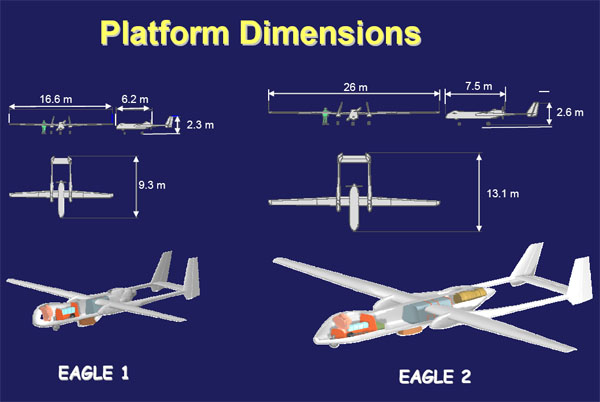

بالفعل أخي الأيوبي ،، وصلت إسرائيل إلي مكانة متميزة في صناعة طائرات UAV ، وبالنسبة للطائرة Heron فيوجد منها طرازين الأول يسمي Heron 1/Mahatz 1/Eagle1 والثاني يسمي Heron 2/Heron TP/Eagle2



الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
موضوع جميل اخي ابا البراء
اتسائل هل هذه الطائرة هي ما استعمله الجيش الجورجي
اما بخصوص الطائرات بدون طيار الاسرائيلية فانهم حاليا يطورون طائرات بحجم راحة الكف


الفاروق

عضو مميز
صقور الدفاع
إنضم
10 سبتمبر 2008
المشاركات
1,499
التفاعلات
124
تطور إسرائيل هذه الطائرات وأستفادت منها في عدوانها على لبنان وفي حربها ضد حزب الله، وتستعمل بعض الأنواع في الإغتيالات بفلسطين المحتلة حيث يتم تزويدها بقذائف موجهة،ويقال بأن الشيخ احمد ياسين رحمه الله قد قتل بطائرة موجهة عن بعد.....

إنضم
26 سبتمبر 2007
المشاركات
1,772
التفاعلات
1,178
موضوع جميل اخي ابا البراء
اتسائل هل هذه الطائرة هي ما استعمله الجيش الجورجي
اما بخصوص الطائرات بدون طيار الاسرائيلية فانهم حاليا يطورون طائرات بحجم راحة الكف

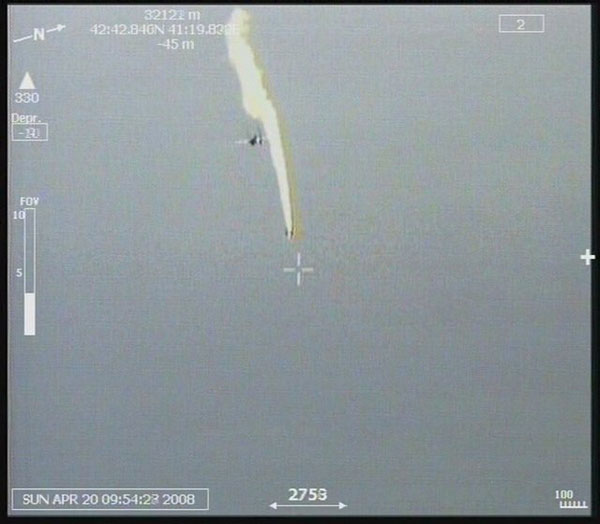

ميج 29 روسية تقوم بإسقاط طائرة إستطلاع جورجية نوع Hermes 450 ..صنع إسرائيلي

شكراً أخي أحمد علي مرورك ،، الطائرة التي إستخدمها الجيش الجورجي أثناء الأزمة هي Hermes 450 وقد قالت حكومة أبخازيا انها أسقطت 7 طائرات من ذلك النوع (تعترف جورجيا بإسقاط واحدة فقط)
In the past six months, the pro-Moscow government of Abkhazia claims to have downed seven Georgian drones. Georgia has denied the reports, except in one instance. On April 20, one of its Israeli-made Hermes 450s was shot down off the coast from Abkhazia. Georgia accused Russia of downing it, a charge supported by a United Nations probe, but Moscow has denied this.
http://www.forward.com/articles/14193/

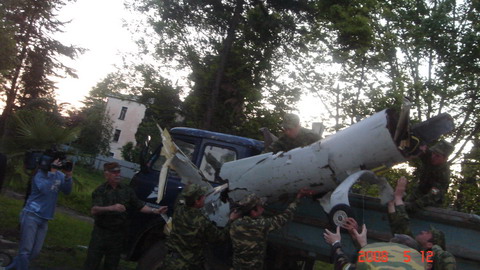

بعض من حطام Hermes 450 التي أسقطت بواسطة ميج 29 روسية.
تطور إسرائيل هذه الطائرات وأستفادت منها في عدوانها على لبنان وفي حربها ضد حزب الله، وتستعمل بعض الأنواع في الإغتيالات بفلسطين المحتلة حيث يتم تزويدها بقذائف موجهة،ويقال بأن الشيخ احمد ياسين رحمه الله قد قتل بطائرة موجهة عن بعد.....
لدي إسرائيل أنواع كثيرة من طائرات الإستطلاع مثل Skylark وHermes بأنواعها وغيرها ، وتستخدم إسرائيل تلك الطائرات في الأراضي الفلسطينية للقيام بعمليات إغتيال للكوادر الفلسطينية (رحمهم الله)....


k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
236
ما الفرق بينها وبين طائرة Searcher Mk-II






إنضم
31 يوليو 2008
المشاركات
3,352
التفاعلات
51
اسرئيل متقدمة جدا فى مجال الاستطلاع وطائرات التحكم عن بعد وعقبال الدول العربية


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,795
التفاعلات
40,958 34
الدولة
Egypt
سؤال أخي أبو البراء

هل مداها 3300 كلم.............؟

إنضم
26 سبتمبر 2007
المشاركات
1,772
التفاعلات
1,178
التعديل الأخير:

مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,795
التفاعلات
40,958 34
الدولة
Egypt

مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,795
التفاعلات
40,958 34
الدولة
Egypt

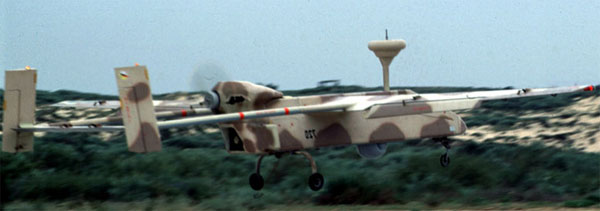

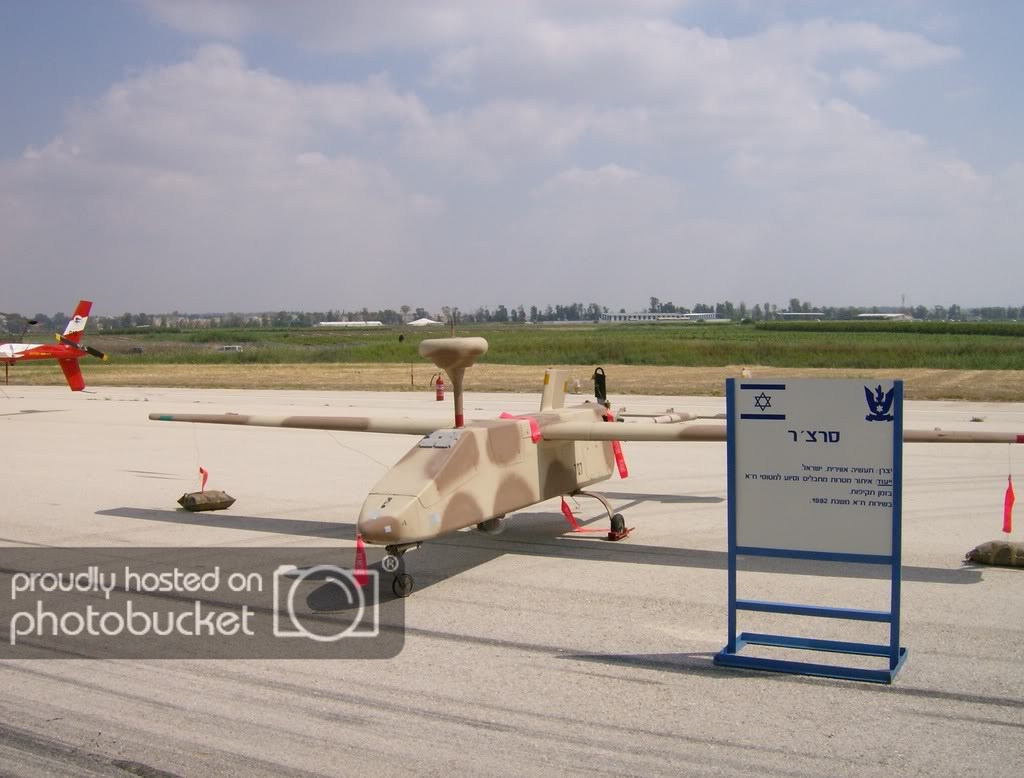

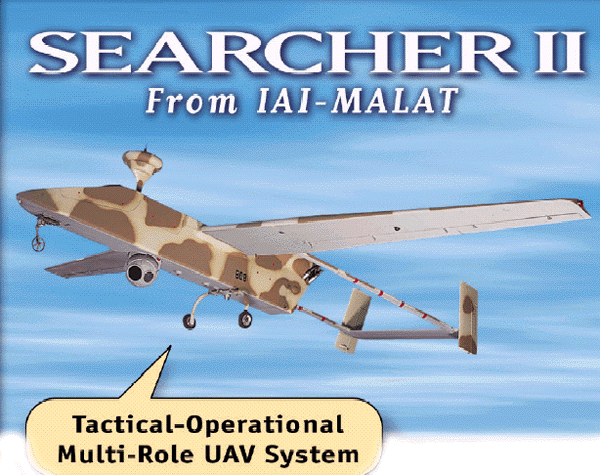

ال searcher MKII

Performance
Endurance: 15 Hr
Range: 200*km (105* nm), 250**km (130**nm)
Altitude: 20,000 ft
* Direct line-of-sight datalink
** Beyond-line-of-sight datalink using UAV airborne data relay

Launch & Recovery
Automatic Take-off and landing.

Technical Data
Weights: Max Take-off Weight 426 kg (940 lb) Max Payload Weight 100 kg (220 lb)
Dimensions: Overall Length 5.85 m (19.20 ft) Wingspan 8.55 m (28.10 ft)
Powerplant: Rotary engine 73 hp​


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,795
التفاعلات
40,958 34
الدولة
Egypt

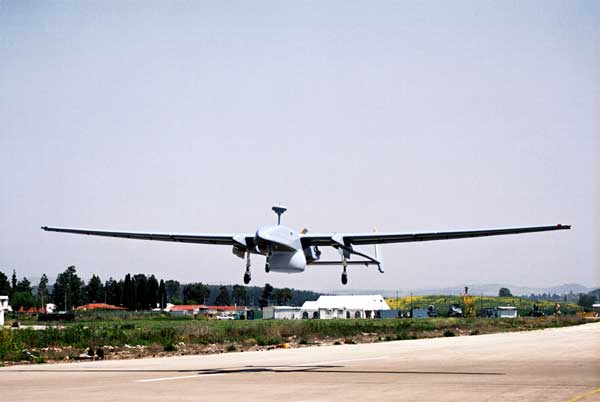

HERON -1

Payloads
Electro Optical (TV & IR Combi or Triple Sensor TV/IR/LD)
Synthetic Aperture Radar (SAR)
Maritime Patrol Radar (MPR)
COMINT & ESM capability
Customer furnished sensor suites
Communication relay package
Integrated ATC Radio

Datalinks
Direct Line-of-Sight (LOS) data link
UAV airborne data relay for beyond LOS missions
Ground-based data relay

Performance
Endurance: 45 hr
Range: 350 km
Range with satellite coverage: Beyond Line of Sight
Altitude: 30,000 ft

Technical Data
Maximum take-off weight: 1,150 kg
Maximum Payload Weight: 250 Kg
Overall Length: 8.50 m
Wingspan: 16.60 m













مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,795
التفاعلات
40,958 34
الدولة
Egypt

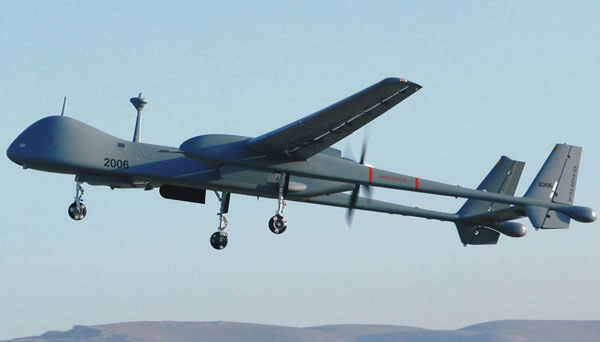

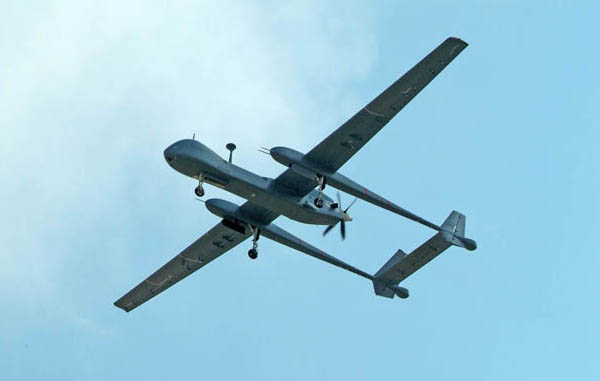

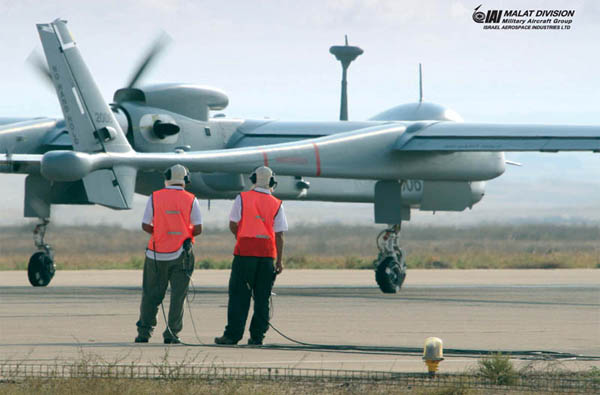

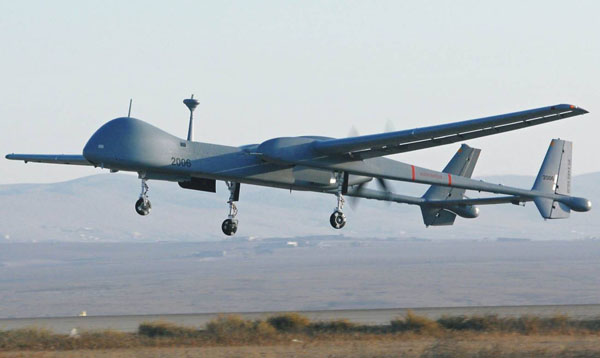

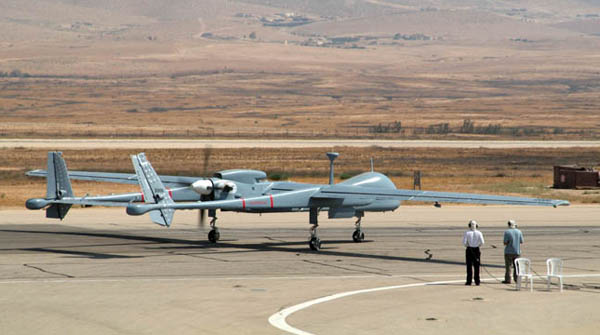

Heron 2/Mahatz 2/Heron TP/Eitan















Payloads
EO/IR/LRF
SAR
MPR
ELINT
COMINT

Data Links
Liine of Sight
Satellite communication (SATCOM)

Performance
Endurance: 36 hr
Range: Beyond Line os Sight (BLOS
Altitude: 45,000 ft

Technical Data
Max take-off weight: 4,650 kg
Typical mission payload: 1,000 kg
Overall length 14 m
Wingspan 26 m
00 kg
Overall length 14 m
Wingspan 26 m
Engine: 1,200 Hp Turbo Prop​


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,795
التفاعلات
40,958 34
الدولة
Egypt

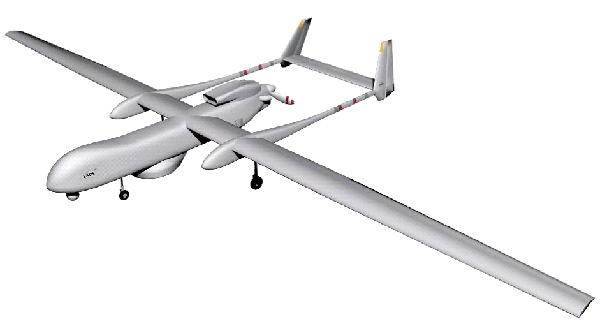

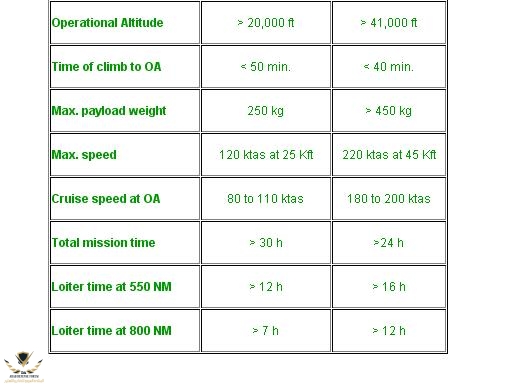

Eagle Specifications
Max Range 3,300 km
Endurance more than 30 hours
Max Altitude 32,000 ft (10.000 km)

Technical Data
Max Take-off Weight 1,150 kg
Max Payload Weight 250 kg
Wing Span 16.30 m
Overall Length 8.94 m
Power plant Rotax 914 115 hp
Speed 84-112 ktas​


المرفقات

  • 38.6 KB المشاهدات: 2
  • 30.3 KB المشاهدات: 6

مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,795
التفاعلات
40,958 34
الدولة
Egypt
في عام 2005

اشترت الهند 12 طائرة من هذا النوع بمبلغ 210 مليون دولار

وفي 2005 أيضا اشترت تركيا ماقيمته 200 مليون دولار منها

وكذلك استراليا لمراقبة الحدود البحرية


حمود 22

عضو
إنضم
25 يوليو 2008
المشاركات
1,176
التفاعلات
10
اسرائيل تصنع انواع اخرى من طائرات الاستطلاع .
هناك طائره طورتها اسرائيل واسمتها نحشون اسم اول شخص لحق سيدنا موسى عليه السلام حين ضرب البحر بعصاه .
وهي في الاصل طائرة بوينج 707 وطورتها مداها بلغ 3000 كلم ومهما كانت الاحوال الجويه السيئه فانها لا تتأثر بها .


((hero))

القيادة العامة للقوات البحرية
صقور الدفاع
إنضم
22 سبتمبر 2008
المشاركات
714
التفاعلات
8
هل هذه الطائرات تستطيع ان تحمل صواريخ مثل الابرام

إنضم
12 يناير 2009
المشاركات
362
التفاعلات
2
رد: طائرة الإستطلاع الإسرائيلية Heron

شكراً على الموضوع والواضح أن أسرائيل متقدمة جداً على الدول العربية:a038[3]:
