- صاروخ ميكا الفرنسي ( MICA MATRA )
""(إم بي دي إيه ميكا) "بالفرنسية MBDA MICA " هو صاروخ أرض / جو فرنسي الصنع يعتبر قصير إلى متوسط المدى متعدد الأغراض
هو صغير الحجم لا يحتاج الى كمية كبيرة من الوقود بالمقارنة مع منافسينه لكنه سعره الغالي هو اكبر عيوبه وإلى هى عيوب السلاح الفرنسى بشكل عام المبالغة فى الأسعار ""
** وهو مشتق من الصاروخ الشهير القاتل " ميكا " المخصص للعمل على متن الطائرات كصاروخ " جو/جو " سواء رادارى أو حرارى ... لكن تم موائمته للعمل على " منصات أرضية " لعشان كده تم تسميته بإسم "Vertical Launch Mica " الخلاصة هو نظام معدل للدفاع الجوي قصير المدى... ويستطيع هذا النظام اطلاق صواريخ الميكا بنوعيها "الراداري والحراري" ..ويستطيع العمل ضد ( الطائرات المقاتله التي تحلق على ارتفاعات منخفض والمروحيات وايضا الصواريخ بالاضافه على الطائرات بدون طيار أو "الدرونات" ((UAV)) " يعطي تغطيه ( 360 درجه ) ضد الاهداف المختلفه " )
** " يوفر خاصية "" fire and forget "" الموجوده في الصاروخ... كما أنه يتميز بإمكانية إطلاق أكثر من صاروخ في نفس الوقت "

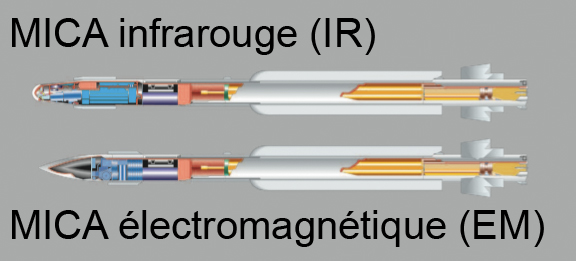

** النظام يحتوي على صواريخ بنظاميين توجيه مميزة توجيه
(MICA /RF) و النسخة دى من " صاروخ ميكا " المزودة برأس باحث ألكترومغناطيسي وهي ذات توجيه إيجابي .
** النظام الثانى هو نظام التوجيه بالأشعة تحت الحمراء (MICA /IR) و النسخة دى من " صاروخ ميكا " مزودة برأس باحث تصويري بالأشعة تحت الحمراء .
** النسخه " Mica RF " تنتج منذ سنة 1996 بينما دخلت النسخه " Mica IR " الانتاج سنة 2000.
تختلف النسختان عن بعضهما البعض بالرأس الباحث وطريقة مقاومة الإعاقة الإلكترونية (ECCM) .
"" طــــــــريقة التوجيـــــــــــه والأطــــــــــــلاق ""
هو صغير الحجم لا يحتاج الى كمية كبيرة من الوقود بالمقارنة مع منافسينه لكنه سعره الغالي هو اكبر عيوبه وإلى هى عيوب السلاح الفرنسى بشكل عام المبالغة فى الأسعار ""
** وهو مشتق من الصاروخ الشهير القاتل " ميكا " المخصص للعمل على متن الطائرات كصاروخ " جو/جو " سواء رادارى أو حرارى ... لكن تم موائمته للعمل على " منصات أرضية " لعشان كده تم تسميته بإسم "Vertical Launch Mica " الخلاصة هو نظام معدل للدفاع الجوي قصير المدى... ويستطيع هذا النظام اطلاق صواريخ الميكا بنوعيها "الراداري والحراري" ..ويستطيع العمل ضد ( الطائرات المقاتله التي تحلق على ارتفاعات منخفض والمروحيات وايضا الصواريخ بالاضافه على الطائرات بدون طيار أو "الدرونات" ((UAV)) " يعطي تغطيه ( 360 درجه ) ضد الاهداف المختلفه " )
** " يوفر خاصية "" fire and forget "" الموجوده في الصاروخ... كما أنه يتميز بإمكانية إطلاق أكثر من صاروخ في نفس الوقت "
** النظام يحتوي على صواريخ بنظاميين توجيه مميزة توجيه
(MICA /RF) و النسخة دى من " صاروخ ميكا " المزودة برأس باحث ألكترومغناطيسي وهي ذات توجيه إيجابي .
** النظام الثانى هو نظام التوجيه بالأشعة تحت الحمراء (MICA /IR) و النسخة دى من " صاروخ ميكا " مزودة برأس باحث تصويري بالأشعة تحت الحمراء .
** النسخه " Mica RF " تنتج منذ سنة 1996 بينما دخلت النسخه " Mica IR " الانتاج سنة 2000.
تختلف النسختان عن بعضهما البعض بالرأس الباحث وطريقة مقاومة الإعاقة الإلكترونية (ECCM) .
"" طــــــــريقة التوجيـــــــــــه والأطــــــــــــلاق ""
1- يقوم حاسب منظومة الدفاع الجوي بنسخ المعلومات المتوفرة عن الهدف إلى ذاكرة الصاروخ من الرادار و بعد كده ينطلق الصاروخ ويوجه نفسه نحو الهدف او زى ما بيتقال ( إضرب و انسى اي انه ذاتي التوجيه لا يحتاج لمنصات الدفاع الجوي بعد إطلاقه في التوجيه) ..
2- يتميز النوع الراداري بالصاروخ بنظام (HOMING) ذو توجيه إيجابي نشيط (ACTIVE) فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل راداره الخاص ويطبق على الهدف الإطباق النهائي والذي يصعب الإفلات منها ( بنظام ملاحة بالقصور الذاتي Inertial ) .
3- بالنسبة للنسخة الحرارية من الصاروخ فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل الرأس الباحث في النسخة الحرارية وهنا تتميز النسخة الحرارية بأنها صامتة أو عندما تشتبك مع الهدف فهي سلبية تماما وتعتمد على حرارة الهدف فلا يشعر الهدف بوجود الصاروخ إلا بعد ان يكون أحتمال الإفلات صار ضئيلا جدا .
4- يستطيع النظام مواجهة ظروف التشويش القويه بنوعيها "ECM و IRCM" وقد تم طور هذا النظام ليوافق متطلبات القوات البريه والبحريه من الدفاع الجوي.
2- يتميز النوع الراداري بالصاروخ بنظام (HOMING) ذو توجيه إيجابي نشيط (ACTIVE) فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل راداره الخاص ويطبق على الهدف الإطباق النهائي والذي يصعب الإفلات منها ( بنظام ملاحة بالقصور الذاتي Inertial ) .
3- بالنسبة للنسخة الحرارية من الصاروخ فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل الرأس الباحث في النسخة الحرارية وهنا تتميز النسخة الحرارية بأنها صامتة أو عندما تشتبك مع الهدف فهي سلبية تماما وتعتمد على حرارة الهدف فلا يشعر الهدف بوجود الصاروخ إلا بعد ان يكون أحتمال الإفلات صار ضئيلا جدا .
4- يستطيع النظام مواجهة ظروف التشويش القويه بنوعيها "ECM و IRCM" وقد تم طور هذا النظام ليوافق متطلبات القوات البريه والبحريه من الدفاع الجوي.
"" مقارنة الميكا العمودي بغيره من الصواريخ المضادة الموجودة في السفن ""
1- تتميز صواريخ ميكا بأسطح توجيه فعالة خلفية ومتوسطة ومحرك الصاروخ يملك خاصية (TVC) ورأس حربي ذو صمام تقاربي اومباشر متشظي شديد الأنفجار ويقع الراس الحربي خلف الباحث مباشرة وهو مزود بفيوز تفجير تصادمي وايضا فيوز تقاربي في حالة فشل الصاروخ في الاصطدام مع الهدف .
2- يعمل الصاروخ (بالوقود الصلب) ويستطيع المناوره بقوه تصل الى (50g) !!! بفضل استخدام الدفع الموجه مع "زعانف التوجيه المتحركه" الموجوده على جسم الصاروخ .
2- يعمل الصاروخ (بالوقود الصلب) ويستطيع المناوره بقوه تصل الى (50g) !!! بفضل استخدام الدفع الموجه مع "زعانف التوجيه المتحركه" الموجوده على جسم الصاروخ .
"" مــــــــنظومة الاطــــــــــــــلاق والتحكـــــــــــم ""
"" وتتكـــــــــون مـــــــــــن ""

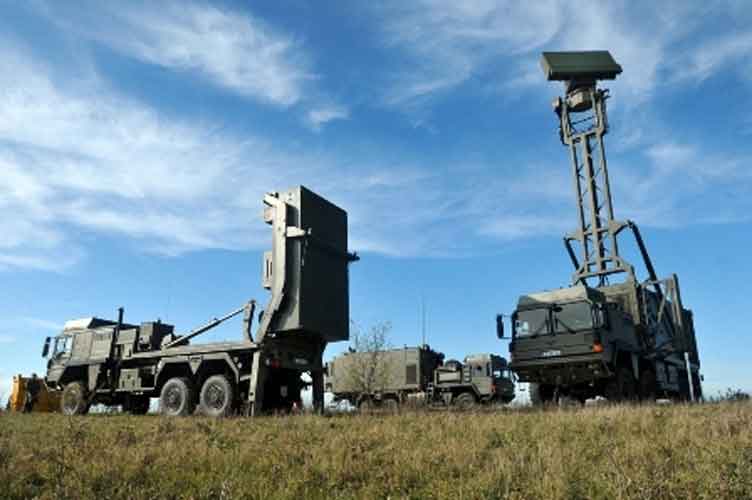

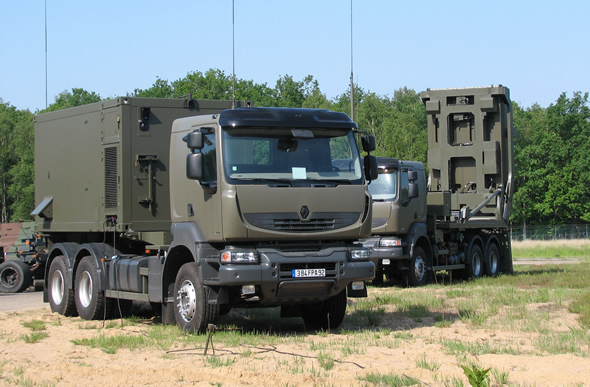

1- مركز عمليات تكتيكي (TOC) .
2- رادار ثلاثي الابعاد ( 3D ) .
( وجميع هذه المكونات تحمل على شاحانت منفصله عن بعضها البعض )
** مركز العمليات التكتيك الخاص بالمنظومة مرتبط مع ( الرادار ثلاثى الابعاد عن طريق الالياف البصريه ) .
** وأيضاََ مرتبط مع قواذف الميكا عن طريق ال ( UHF communications ) التي تعتمد على التردد العالي جدا.
"" تجـــــــــــارب الاداء ""
1- تمت تجربة اختبار ناجحه فى " مايو 2006 " حيث تم اطلاق الصاروخ من قاذف بحري وقام الصاروخ بتدمير هدفه وهو صاروخ مضاد للسفن في مدى ( 10 كم ) !!! .
2- وفي " اكتوبر2008 " تم اجراء تجربه اخرى للصاروخ اصاب فيها نفس الهدف على بعد ( 12 كم ) .
-

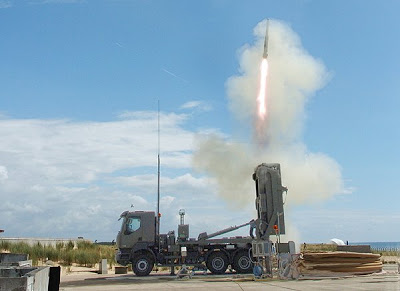

3- استطاع صاروخ " في إل ميكا" (VL MICA) من (MBDA) تم إطلاقه من منصة إطلاق أرضية عمودية أن يعترض هدفاً مناوراً يحلق على ارتفاع متوسط وعلى بعد يتعدى ( الـ 15 كلم ) !!.
4- المدى الأقصى للنظام ( 20 كلم ) أقصى إرتفاع ( 10 كلم )... بالنسبة للكروز يكتشفه من على بعد ( 15 كلم ) ويستطيع التعامل معه من هذه المسافة وإسقاطه مهما كان إرتفاعه ..
2- وفي " اكتوبر2008 " تم اجراء تجربه اخرى للصاروخ اصاب فيها نفس الهدف على بعد ( 12 كم ) .
-
3- استطاع صاروخ " في إل ميكا" (VL MICA) من (MBDA) تم إطلاقه من منصة إطلاق أرضية عمودية أن يعترض هدفاً مناوراً يحلق على ارتفاع متوسط وعلى بعد يتعدى ( الـ 15 كلم ) !!.
4- المدى الأقصى للنظام ( 20 كلم ) أقصى إرتفاع ( 10 كلم )... بالنسبة للكروز يكتشفه من على بعد ( 15 كلم ) ويستطيع التعامل معه من هذه المسافة وإسقاطه مهما كان إرتفاعه ..
"" من أهــــــــم مــــــــــــزايا النظــــــــــــــام ""
1- نظام ( FIRE-AND-FORGET ) أطلق وأنسى .
2- النظام يحمل نوعين من الصواريخ ( صواريخ موجهه بالرادار وصواريخ حرارية IR ) يعني من الصعب جدا التشويش على النظام .
3- تغطيته ( 360 درجة ) !!! .
4- يتم نشره وتفعيله بالكامل خلال ( 10 دقائق فقط ) !!! .
5- ميزة الإطلاق المتعدد بمعنى أن منصة إطلاق واحدة تحمل ( 4 صواريخ ) تستطيع إستهداف ( 4 أهداف خلال 6 ثواني فقط ) !!! .
6- إعادة التلقيم لا تستغرق غير ( 15 دقيقة ) بواسطة رجلين فقط !!! .
7- يحتاج ل ( 3 ) أفراد فقط لتفعيله بالكامل !!! .
8- عمر الصواريخ ( 25 سنة ) وتحتاج للفحص مرة واحدة خلال كل ( 5 سنين ) !!! .
9- مداه يصل إلى ( 20 كلم ) وإرتفاعه ( 10 كلم ) !!! .
10- منصة إطلاق واحدة تغطي ( 700 كلم ) !!! .
11- مناورته قاتله ( 50G ) عند إرتفاع ( 7 كلم ) و ( 30G ) عند إرتفاع ( 12 كلم ) !!! بفضل الدفع الموجه المزود به الصاروخ !!! .
12- سرعته تصل إلى ( 3 ماخ ) !!! .
13- الرأٍس المتفجرة للصاروخ بتحتوي على طريقة "" التفجير التصادمي والتقاربي في نفس الوقت "" يعني في حالة لم يصب الهدف يتم تدمير الهدف بالفيوز التقاربي !!! .
14- و أخيراََ على فكرة مدى الإجراءات الإلكترونية المضادة للبطارية بيصل الى ( 50 كلم ) .
2- النظام يحمل نوعين من الصواريخ ( صواريخ موجهه بالرادار وصواريخ حرارية IR ) يعني من الصعب جدا التشويش على النظام .
3- تغطيته ( 360 درجة ) !!! .
4- يتم نشره وتفعيله بالكامل خلال ( 10 دقائق فقط ) !!! .
5- ميزة الإطلاق المتعدد بمعنى أن منصة إطلاق واحدة تحمل ( 4 صواريخ ) تستطيع إستهداف ( 4 أهداف خلال 6 ثواني فقط ) !!! .
6- إعادة التلقيم لا تستغرق غير ( 15 دقيقة ) بواسطة رجلين فقط !!! .
7- يحتاج ل ( 3 ) أفراد فقط لتفعيله بالكامل !!! .
8- عمر الصواريخ ( 25 سنة ) وتحتاج للفحص مرة واحدة خلال كل ( 5 سنين ) !!! .
9- مداه يصل إلى ( 20 كلم ) وإرتفاعه ( 10 كلم ) !!! .
10- منصة إطلاق واحدة تغطي ( 700 كلم ) !!! .
11- مناورته قاتله ( 50G ) عند إرتفاع ( 7 كلم ) و ( 30G ) عند إرتفاع ( 12 كلم ) !!! بفضل الدفع الموجه المزود به الصاروخ !!! .
12- سرعته تصل إلى ( 3 ماخ ) !!! .
13- الرأٍس المتفجرة للصاروخ بتحتوي على طريقة "" التفجير التصادمي والتقاربي في نفس الوقت "" يعني في حالة لم يصب الهدف يتم تدمير الهدف بالفيوز التقاربي !!! .
14- و أخيراََ على فكرة مدى الإجراءات الإلكترونية المضادة للبطارية بيصل الى ( 50 كلم ) .
