"تنفيذ الخداع الإلكتروني"
أ- مهام الخداع الإلكتروني :
** تبنى المهام الرئيسية للخداع الإلكتروني طبقا للشكل العام للخداع التعبوي و الإستراتيجي و مهام الخداع الإلكتروني هي:-
(1) التأثير على قيادات و قوات العدو و ذلك بإعطائه صورا خاطئة غير حقيقية عن التشكيلات البحرية و مناطق التمركز .
(2) إخفاء تجمعات وحداتنا و اتجاهات إبحارها .
(3) تأمين عنصر المفاجأة لصالح قواتنا .
(4) إجبار العدو على تشتيت نيرانه و صواريخه على أهداف هيكلية .
ب- طرق تنفيذ الخداع الإلكتروني :-
** و تنقسم إلى :
(1) خداع رادارى .
(2) خداع كهروبصرى .
(1) الخداع الرادارى :
(أ) خداع إلكتروني رادارى و ذلك بتكوين أهداف كاذبة من أجهزة الإعاقة الرادارية (Deception Jammer).
(ب) تقليد عمل الأنظمة الرادارية باستخدامها على وحدات هيكلية بالبحر أو وحدات بحرية صغيرة فى اتجاهات مختلفة .
(ج) الأهداف الرادارية الخداعية التي تشمل :
- العواكس الركنية .
- الرقائق المعدنية .
- اللنشات الموجهة (R.P.V) .
- العواكس الركنية:
يمكن استخدام العواكس الركنية لتمثيل أهداف خداعية لخداع الوحدات السطحية المعادية أو طائرات الاستطلاع البحري و الشكل الأتى يوضح شكل عاكس ركنى و قيمة المساحة العاكسة له كدالة فى أبعاد العاكس وزاوية سقوط الموجات .
- أشكال العواكس الركنية:
** الشكل الاتى يوضح أحد أشكال العواكس .
- و تنقسم هذه الأشكال من حيث استخدامها إلى :
¨ عواكس معلقة ببالونات
¨ عواكس مطاطية طافية على سطح البحر .
- مقترحات الاستخدام :
بث مجموعة من العواكس لخلق أهداف خداعية على أن يتم تحديد منطقة البث و عدد العواكس حسب المهمة الحسابات اللازمة لاستخدام العواكس:
تحسب المساحة العاكسة للعواكس الركنية طبقا لتردد الرادار المستخدم كما هو موضح بالجدول رقم (1) حيث أن المساحة العاكسة تتغير طبقا للتردد.
لخداع الرادار يتم حساب الأتي:
- التمييز فى المسافة = عرض النبضة * سرعة الموجات الكهرومغناطيسية / 2 .
- التمييز فى الاتجاه = عرض الشعاع * 2π * مسافة الاكتشاف / 360 .
- مساحة خلية التمييز = التمييز فى المسافة * التمييز فى الاتجاه .
** و لحساب عدد العواكس المطلوبة لتحقيق مقطع رادارى مطلوب :
عدد العواكس اللازمة = المقطع الرادارى / المقطع الرادارى للعاكس، و يتم استخدام هذه الحسابات لحساب عدد العواكس التي تلزم لتمثيل ( وحدة النقل) و يراعى عند وضع العواكس وجود تكامل مع باقي عناصر الخداع اللاسلكي و الحراري و المحطات الرادارية الهيكلية .
- الرقائق المعدنية :
- يمكن استخدام صواريخ الإعاقة السلبية ذات المدى البعيد ( 3-4 كم ) .
- يمكن استخدام هذه الصواريخ لتشبيع المسرح بالسحابات الرادارية فى قطاعات معينة .
- اللنشات الموجهة لاس (R.P.V) :
المواصفات الرئيسية :-
¨ السرعة حتى ( 40 عقدة ).
¨ مدى التحكم حتى (15 ميل بحرى ).
¨ زمن البقاء حتى 6 ساعات.0
¨ يمكن استخدام عواكس ركنية على الصاري بمساحات عاكسة مختلفة و حتى 100 م2 .
¨ يمكن لهذه اللنشات أن تقوم بقطر هدف على مسافة (100:50م ) 10 عقدة مع وضع عواكس ركنية على الأهداف المقطورة بمساحات عاكسة حتى 500م2 .
** طريقة الاستخدام :
- تستخدم هذه اللنشات لخداع:
¨ الوحدات السطحية المعادية.
¨ طائرات البحث و الاستطلاع المعادى.
¨ الوحدات السطحية :
× يتغير حجم التشكيل و ذلك بمصاحبة اللنشات (R.P.V) لوحداتنا حيث يمكن دفع مجموعة من 2-3 لنش (R.P.V) مع توجيهها من بلنص صيد .
× إظهار تشكيلات بحرية فى اتجاهات مختلفة بعيدة عن الاتجاهات الرئيسية للهجوم و ذلك بتوجيهها و حتى عمق 15 ميل من الساحل و تحت تحكم بلنص الصيد .
¨ طائرات البحث و الاستطلاع:
فى حالة الخداع ضد الطائرات (سطع بحر) فأنه يلزم استخدام أهداف ذات مقطع رادارى كبير لتمثيل الأهداف البحرية .
و لذلك يلزم استخدام اللنشات الموجهة التى تقوم بقطر أهداف مقطورة خلفها للحصول على مقاطع رادارية كبيرة و حتى 500م2 و ذلك يكفى لتقليد اللنشات الصاروخية و فى هذه الحالة يتم دفع مجموعة لنشات و أهداف مقطورة بعدد من 2-3 لنش و يتم توجيههم من الساحل فى مناطق محددة تخدم العمليات المتوقعة لوحداتنا.
مما سبق يتضح أن الغرض من الاستخدام :
- إظهار التشكيل أكبر من حجمه الفعلي .
- إخفاء الاتجاه الرئيسي للهجوم .
- تأمين وحداتنا و تشتيت الصواريخ الموجهة المعادية .
(3) الخداع الكهروبصرى :
الهدف الخداعي الحراري قد يكون مجرد مشعل حراري أو يكون نموذج حراري له بصمة حرارية تناظر الهدف الأصلي .
(أ) المشاعل الحرارية : و هي تطلق غالبا جوا ، و هي عبارة عن مصدر حراري يمكنه التعلق فى الجو بصورة مستمرة و منتظمة خلال فترة الاحتراق و هذه المشاعل مخصصة أساسا لخداع المستشعرات البسيطة الباحثة عن الحرارة .
(ب) النموذج الحرارى : و هى تعطى عند إطلاقها نموذج حرارى له نفس بصمة الهدف و ذلك لخداع المستشعرات للصور الحرارية المتقدمة .
(ج) استخدام الطاقة الشمسية فى الخداع الحرارى : عن طريق استخدام عبوات من البلاستيك الأسود المملؤه بالماء ويتم تعريضها للشمس طوال اليوم مما يؤدى إلى تخزين كمية من الطاقة الحرارية يمكن استخدامها ليلاً كأهداف خداعية لها بصمة حرارية .
(د) استخدام سحب الدخان: يستخدم فيها دخان عالي للإخفاء ضد الاستطلاع البصري أو الكاميرات التلفزيونية كما يستخدم الدخان الحرارى لإرباك المستشعرات الحرارية.
*** خداع الأسلحة الموجهة بالليزر :
يتم خداع هذه الأسلحة بالطرق الآتية :
1) المناورة المفاجئة :
يتم إجراؤها فور اكتشاف تهديد الليزر بواسطة جهاز الإنذار الليزرى .
2) الخداع الليزرى لإضاءة أهداف خداعية :
و ذلك باستخدام جهاز ليزر خداعى لإضاءة أهداف أخرى خداعية بشرط أن تكون القدرة كافية وأن يتشابه شعاع الخداع مع شعاع إضاءة الهدف .
3) إحداث التشبع فى أجهزة الكشف :
بغرض إعاقة أجهزة الكشف و التتبع و ذلك باستخدام شعاع ليزر قوى مما يؤدى إلى فقد السيطرة على المعدات أو الصواريخ الحاملة لها و بالتالى تضل أهدافها .
4) استخدام سحب الدخان :
و يستخدم دخان من نوع خاص يؤدى إلى امتصاص كمية من أشعة الليزر أو يؤدى إلى تشتيت الليزر و بالتالى عدم اكتمال مهمته .
* تليفزيونيا :
- باستخدام مولدات الدخان .
- استخدام الرذاذ بإطلاق سحابات حول الهدف لتجنب إصابة الهدف المدافع عنه .
* حراريا :
- المشاعل الحرارية .
- الشراك الخداعية الحرارية .
- استخدام الطاقة الشمسية فى الخداع الحرارى .
- استخدام سحب الدخان .
- الطلاءات الحرارية .
- الشباك الحراراية .
* ليزريا :
- ستائر الدخان (الليزرى) .
- تشتيت أشعة الليزر .
- أحداث تشبع فى الكواشف الليزرية .
* صوتيا :
- بث عوامات صوتية .
- هذه العوامات يمكن أن تكون طافية أو يمكن قطرها بواسطة وحدة بحرية صغيرة لاعطاء الانطباع بالحركة .
-استخدام مقلدات الغواصات (SPAT) .
- تغطية سطح الغواصة بطبقة ماصة للصوت و ذلك لامتصاص النبضة الصوتية المرسلة و بذلك يصعب اكتشاف الغواصة باستخدام السونار الإيجابي و لكي تكون هذه الطبقة الماصة للصوت مؤثرة ضد أجهزة السونار الإيجابي يجب أن تكون سميكة جدا و نظرا لصعوبة تنفيذ هذه الطريقة و تركيب طبقة سميكة جدا فإن استخدام الطبقة الماصة للموجات الصوتية لن يكون مؤثرا بالنسبة لأجهزة السونار ذات التردد المنخفض و يكون ذو تأثير فعال ضد أجهزة السونار عالية التردد إي ضد سونار الكشف عن المتسللين .

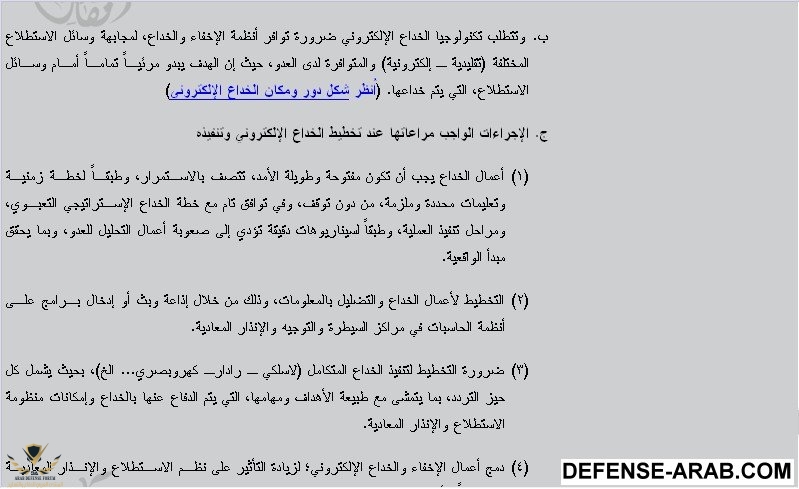

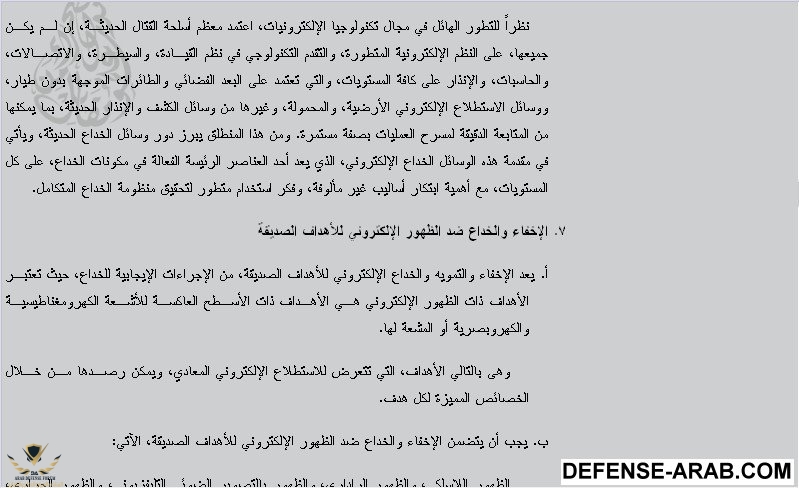

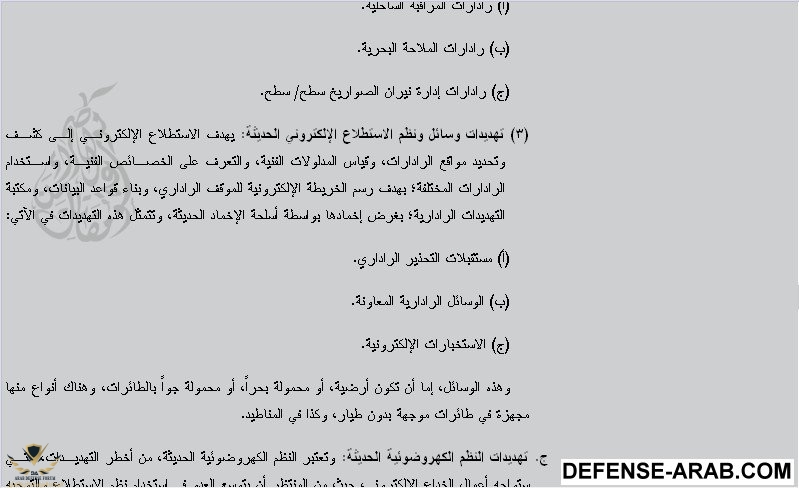

" شوية صور عن الخداع الأليكترونى للإستفادة "
تم بحمـــــــــــــــــــــــــــــــــــــــــد اللــــــــــــــــــــــــــــــــه ونعمتـــــــــــــــــــــــــــــــه .. أرجو إن الجميع يستفيد .. أنا عايز تفاعل
