تعتبر صواريخ الجو جو كل انواعها اهم وسائل الاشتباك الجوي بين الطائرات ومنذ ظهور الصواريخ في العشرية الثانية من القرن القرن الماضي
كواحدة من سبل اصطياد الاهداف الجوية عن طريق الجو لتكون مساعدة للمدافع الرشاشاة للطائرات و حتى الان مرت الصواريخ بالعديد من الاجيال والتطويرات شملت زيادات بالمدى والدقة والسرعة وحتى الحجم والرؤوس الحربية وتعد الصواريخ اليوم اهم وسائل القتال الجوي في الطائرات الحديثة على الاطلاق حيث اصبح امكانها الانطلاق لمسافات حتى 400 كلم وبسرعات حتى 6 اضعاف سرعة الصوت وذات رؤوس مدمرة ضخمة واساليب تتبع اشد قوة ودقة ويمكن لبعض المقاتلات حمل اكثر من عشر صواريخ جو جو لتشكل الصواريخ الجو جو دفعة هائلة حديثة في اساليب القتال و الاشتباك الجوي
اولا ماهوالقتال الجوي ؟
القتال الجوي هي عملية التقاتل والاشتباك بين الطائرات المتعاركة
وللقتال الجوي عده مراحل منها
الكشف
الاقتراب والاستعداد
المناورة
سجلت اول حاله اسقاط جوي بالتاريخ في الخامس من اكتوبر عام 1914
عندما اسقط الطيار الفرنسي جوزا فرانتز طائرة قبيل منطقة ريمس الفرنسية
ثا نيا ما هو الصاروخ جو جو؟
الصاروخ جو جو هو صاروخ يطلق من طائرة بهدف اصابة طائرة اخرى محلقة
تعمل صواريخ الجو جو عادة بالوقود الصلب وفي بعض الاحيان بالسائل
تنقسم صواريخ جو جو الى 3 اقسام :
صواريخ قصيرة مدى
وهي من انواع الصواريخ جو جو ذات مدى يتراوح بين 500 متر الى قرابة 40 كيلومترا وهي
اكثر انواع الصواريخ الجو جو انتشارا وتتميز بان انظمة التعقب الخاصة بها تعتمد دائما على
التعقب الحراري والسلبي وتتميز الصواريخ المتوسطة المى بالقدرة العالية على المناورة والعمل
في ظروف التشويش القاسية وايضا السرعة الضعيفة بالمقارنة مع المتوسطة والطويلة المدى
صواريخ متوسطة مدى
هي اقوى وافضل انواع الصواريخ الجو جو بالعالم يتراوح المدى الخاص بها ما بين 60 الى 190
كيلومترا ولا تمتلكها كل الدول بالعالم وتستطيع ان تصيب الطائرات المقاتلة من مسافات حتى 190
كلم وتتبع هذه الصواريخ المتوسطة المدى وسيلة التعقب الراداري النشط ونصف النشط و التوجيه
السلبي وتتميز بالسرعة العالية في حدود 4-5 ماخات
صواريخ طويلة مدى
وتقتصر قائمة الصواريخ الطويلة المدى على صاروخين او ثلاثة صواريخ فحسب وتتكيز اللصواريخ
الطويلة المدى بالمدى الهائل الذي يتجاوز ال200 كلم ويصل حتى 370 الى 400 كلم وبسرعة رهيبة
وصلت في لصاروخ ار 37 الى 6 اضعاف سرعة الصوت وتتبع هذه الصواريخ وسيلة التوجيه الراداري
النشط ونصف النشط والتوجيه السلبي والحراري في مرحلتها الاخيرة من الاطلاق وصممت هذه الصواريخ
اساسا لتقوم بالدور المضاد للطائرات الضخمة مثل طائرات القيادة والانذار المبكر وطائرات التزود بالوقود جوا
وكذلك قاذفات القنابل الاستراتيجية اضخمة او عموما كل الطائرات الضخمة ذات المناورة المحدودةتاريخ الصاروخ جو جو
فذلكة تاريخية :
اول دولة قامت باستخدام صواريخ جو جو هي المانيا في الحرب العالمية الاولى حيث وجد العلماء الالمان
صعوبات كبيرة في كيفية تدمير الطائرات من مسافات امنة فقامو بتطوير صواريخ جو جو فحاولو انتاج
صواريخ لكن معظمها لم يرى النور
اول محاولة جادة قام بها الفرنسيون في العام 1916 فقام اللفتنانت ايف لو بريور واستخدم لاول
مرة في معركة فردان
كان الصاروخ بمدى 115 متر فقط
صورة للصاروخ

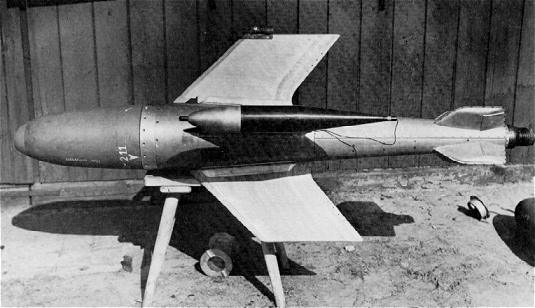

وتطورت صناعة صواريخ جو جو في الخرب العالمية الثانية بعد ان ابتكر الالمان صاروخ
RUHRSTAHI X4 صاحب المواصفات الجيدة حيث بلغ مدى الصاروخ حتى 3500 متر
بعد الحرب العالمية الثانية انتشرت الصواريخ جو جو واستطاعت العديد من الدول تصنيعها حيث دخلت الولايات المتحدة بصاروخ AIM9 والاتحاد السوفيتي بصاروخ كاليننغراد كي 5 وتطورت الصناعة حتى بلغت الان مرحلة متقدمة بوجود صواريخ متقدمة مثل AIM 120 و صاروخ R 77
توجيه الصواريخ جو جو
يتم توجيهها بثلاث طرق وهي :
التوجيه الايجابي : حيث ينطلق الصاروخ من المقاتله وهو يعرف تماما هدفه او ما يطلق عليه عسكيرا نظرية (اطلق وانسى)
التوجيه شبه النشط :
التوجيه السلبي والذي بدوره ينقسم لقسمين
الصاروخ الراكب لشعاع الرادار
الصاروخ الموجه بالاشعه تحت الحمراء او الموجه بالحرارة
ستقوم في هذا الموضوع بحصر الصواريخ جو جو العالمية وسنذكرها حسب المدى
اولا الصواريخ قصيرة المدى :
الصواريخ القصيرة المدى عموما من اسرع الصواريخ واشدها قدرة على المناورة
وتستخدم في القتال التلاحمي دائما وتوجه القصيرة المدى غالبا بالشعه تحت الحمراء
ومن الصواريخ قصيرة المدى

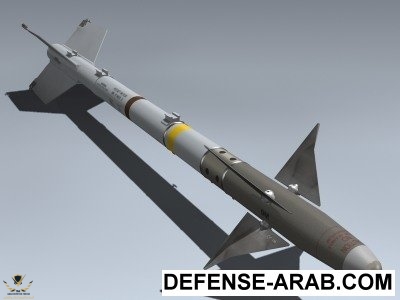

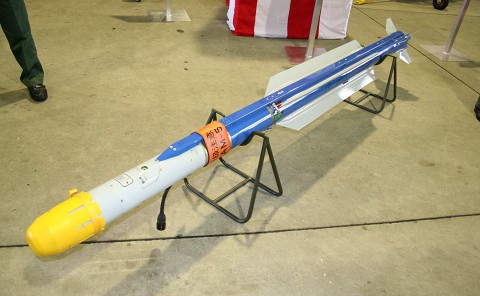

الصاروخ الامريكي سايدوندر AIM 9 Sidewinder
صاروخ جو جو امريكي قصير المدى من انتاج شركة رايثيون الامريكية يستخدم نظام
التوجيه بالاشعه تحت الحمراء صمم بالعام 1956 واستخدم بشكل واسع بالحروب ويعتبر من
افضل الصواريخ بسجله العملي
المواصفات :
السرعه :2,5 ماخ
المدى : من 1 الى 18 كلم
الطول : 2,87 سم
القطر : 5 بوصات
الوزن : 85,5 كلغ
الراس الحربي من 20 الى 25 كلغ شديد النفجار
الصانع : رايثيون
الوضع : بالخدمة
منصات الاطلاق : معظم المقاتلات الامريكية والاوروبية
الانواع : AIM9A-G-H-J-L-M-PM-X

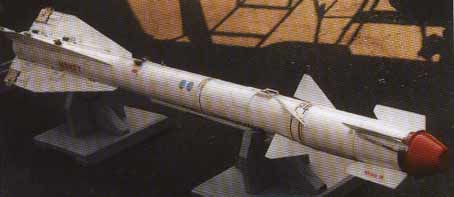

الصاروخ الروسي R 73
لقب تعريف الناتو AA11
صاروخ روسي قصير المدى من تصميم VYMPEL ويعتبر من افضل الصواريخ على الاطلاق
صمم في الاتحاد السوفيتي ليحل محل الصاروخ R60 ودخل الخدمة بالعام 1982 ويستخدم نظام
البحث بالاشعه تحت الحمراء يلقب في الناتو بAA11 ARCHER
المواصفات
الطول : 2,9 متر
المدى : حتى 20 كلم و40 بانسخة R73M2
الوزن : 10 كلغ
السرعه : 2,5 ماخ
التوجيه : بالاشعة تحت الحمراء
الدفع : محرك بالوقود الصلب
الراس الحربي : شديد الانفجار 74
منصات الاطلاق : SU 27-30-33-34-35 mig 29-31-35 pak fa mig 23-21

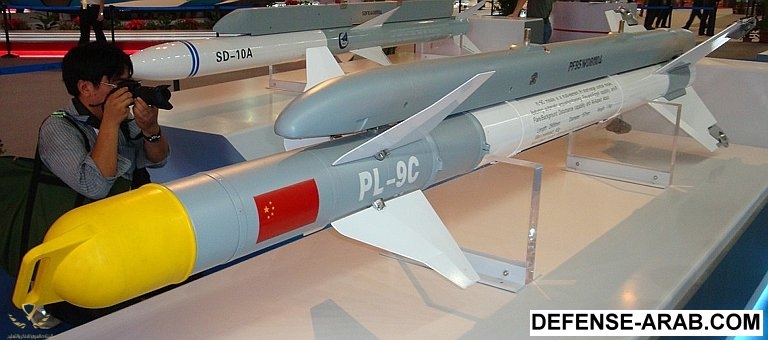

الصاروخ الصيني PL 9
البي ال 9 صاروخ جو جو من صنع جمهورية الصين الشعبية من صواريخ المدى
القصير ويتم توجيهه بالاشعه تحت الحمراء ودخل الصاروخ بالجيش الصيني عام 1991
,ويعتبر شبيها جدا بالصاروخ الاسرائيلي بايثون 3
المواصفات
بلد الاصل :الصين
الطول :2,90
القطر /: 157, ملم
الوزن :115 الى 123 كلغ
المدى : 22 كلم
السرعه : 2.1 ماخ
الراس الحربي 10-12 كلغ من الشديدة الانفجار
التوجيه : بالاشعه تحت الحمراء

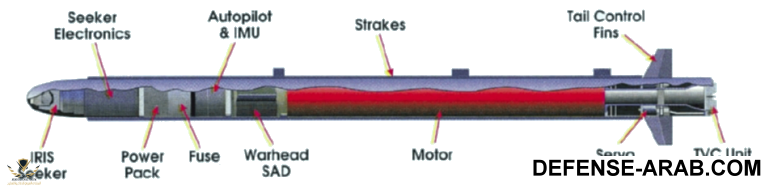

الصاروخ الالماني IRIS-T
الايريس تي صاروخ الماني قصير المدى موجه بالاشعه تحت الحمراء
صمم الصاروخ بالمانيا ليحل محل الصاروخ الامريكي AIM9 وستكون اي
مقاتلة قادرة على حمل السايدوندر قادرة على حنل الايريس تي
المواصفا ت والخصائص :
النوع : صاروخ جو جو قصير المدى
بلد الاصل : المانيا
دخول الخدمة : ديسمبر 2005
الصانع : مؤسسة BGT
الطول : 2,9 متر
المدى : 25 كلم
المحرك : يعمل بالوقود الصلب
السرعة : 3 ماخ
المدى : 25 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدمون :سلاح الجو الالماني والسعودي
__________________________________________
الصاروخ الاسرائيلي PYTHON 3
البايثون 3 صاروخ جو جو قصير المدى من عائلة البثيون الاسرائيلية من اكثر الصواريخ تطورا
ويعمل بنظام البحث بالاشعة تحت الحمراء وهو صاروخ قوي وفعال ضد الاهداف شديدة المناورة
المواصفات والخصائص :
النوع :صاروخ جو جو قصير المدى
بلد الاصل " الكيان الصهيوني
لادخال للخدمة : 1980
المصمم : شركة رافائيل
السرعه : 3,5 ماخ
المدى : 16 كلم
الوزن : 120 كلغ
الراس الحربي : 11 كلغ
الطول : 3 متر
التوجيه : بالاشعه تحت الحمراء
منصات الاطلاق : كل الطائرات الصهيونية
____________________________________

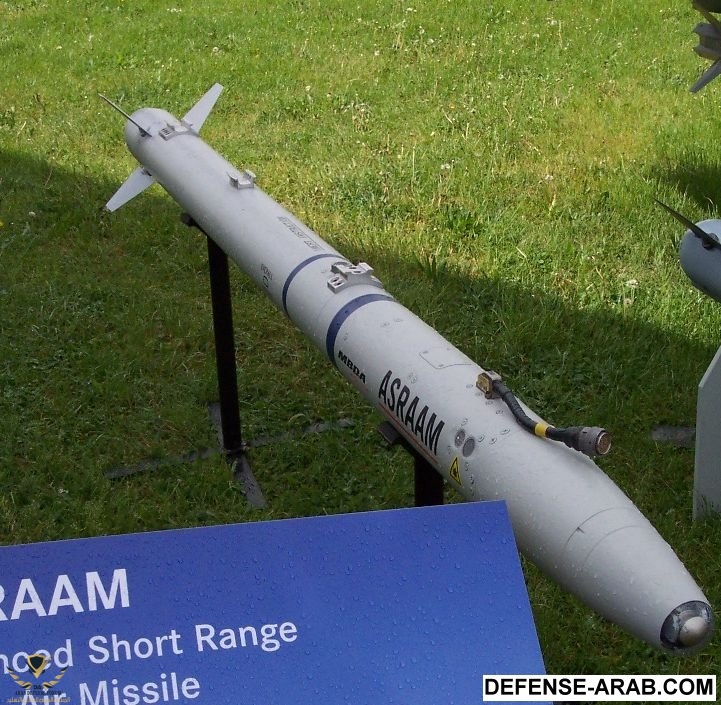

الصاروخ البريطاني ASRAM
الاسرام صاروخ جو جو قصير المدى بريطاني الاصل صمم ليحل محل الصاروخ الامريكي
AIM 9
بدا المشروع عام 1980 بين بريطانيا والمانيا لكن الالمان انسحبو لمخاوف فاستمر البيطانيون
بالمشروع حتى دخل الخدمة بالعام 1998 ويعمل حاليا بسلاح الجو الملكي البيطاني و
سلاح الجو الاسترالي ويعرف بامريكا بالAIM 132
الخصائص والمواصفات :
النوع : صاروخ جو جو فصير المدى
بلد الاصل : المملكة المتحدة
دخول الخدمة : 1998
المصمم : MBDA
الوزن : 88 كلغ
الطول : 2,90 متر
القطر : 166 ملم
الراس الحربي 10 كلغ
المدى : حتى 50 كلم
السرعه : ماخ 3
التوجيه : بالاشعه تحت الحمراء
المنصات : التايفون والتورنادو والاف 18
الصاروخ الفرنسي R550 MAGIC
الماجيك صاروخ جو جو قصير المدى صمم في فرنسا بالعام 1968 للتنافس
مع الصاروخ الامريكي AIM 9 ولديه تصميم واداء افضل من السايد
المواصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : فرنسا
المصمم : شركة ماترا
الدافع : الوقود الصلب
الطول : 2,75 متر
المدى : 8اميال
الوزن : 89 كلغ
السرعه : 2.7 ماخ
الراس الحربي : 12,5 كلغ شديد الانفجار
التوجيه بالاشعه تحت الحمراء
منصات الاطلاق : الميراج بانواعها والرافال
الصاروخ الصيني PL8
صاروخ جو جو صيني قصير المدى قائم على اساس تكنلوجيا الصاروخ الاسرائيلي
بايثون 3 ويعتقد ان ارائيل باعت تكنلوجيا البايثون للصين عام 1980 وشوهد الصاروخ
على طائرات صينية عده بعد دخوله الخدمة
المواصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : الصين
المصمم : شركة شيان
دخول الخدمة : 1988
الوزن : 115 كلغ
الطول : 2,95 متر
القطر : 160 ملم
الراس الحربي : 11 كلغ
الدافع : الوقود الصلب
المدى : 20 كلم
السرعه : 3,5 ماخ
التوجيه : الاشعه تحت الحمراء
المستخدم : سلاح الجو الصيني
المنصات : جي 8-10-11-16-15
الصاروخ الاسرائيلي PYTHON 4
البايثون 4 صاروخ جو جو قصير المدى اسرائيلي الصنع شديد الرشاقة
يستعمل بسلاح الجو الصهيوني فقط له راس حربي قوي وانظمة متطورة
دخل الخدمة بسلاح الجو الاسرائيلي عام 1980 وهو يستخدم حتى الان
الخصائص والمواصفات :
النوع : صاروخ جو جو قصير المدى
المصمم : شركة رافائيل
بلد الاصل : اسرائيل
الطول : 3 متر
القطر : 160 ملم
الوزن : 120 كلغ
السرعه : 3,5 ماخ
المدى : 15 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدم : سلاح الجو الاسرائيلي
المنصات : F15-F16-F4-

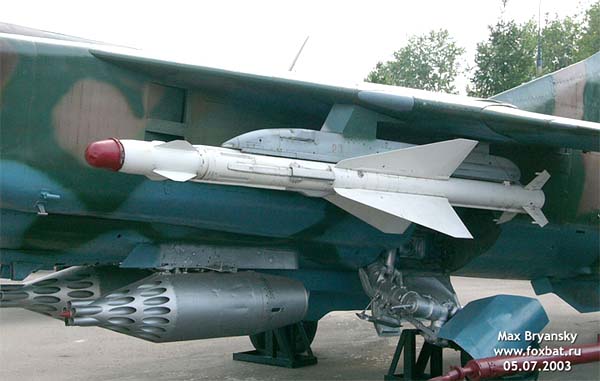

الصاروخ الروسي R 60
الار 60 صاروخ جو جو قصير المدى من تصميم الاتحاد السوفييتي السابق
ويعتبر من اصغر صواريخ الجو جو العالمية
بدا تصميم الصاروخ في مكتب مولونيا في العام 1960 ودخل الخدمة بسلاح الجو الروسي
في العام 1975
الخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
بلد الاصل : الاتحاد السوفيتي روسيا
دخول الخدمة 1975
السرعه : ماخ
المدى :10 كلم
الراس الحربي : 6 كلغ
الطول : 2,8 متر
الوزن : 65 كلغ
القطر : 130 ملم
التوجيه : بالاشعه تحت الحمراء
المنصات : MIG 21-23-27-29-25-31-SU25-17 MIL MI 24
___________________________________________
الصاروخ الجنوب افريقي-البرازيلي A-DARTER
الايه دارتير صاروخ جنوب افريقي برازيلي من صواريخ المدى
القصير يعمل بالبحث عن الحرارة وهو الان تحت التطوير
قامت بتصميمه شركة دينيل وشركة ميكاترون
وسيدخل الصاروخ الخدمة قريبا
اول محاوله لاطلاقه كانت من مقاتلة جيربين في العام 2010
المزاصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : جنوب افريقيا والبرازيل
الصانع : دينيل وميكاترون
الطول : 2.98 متر
الوزن 89 كلغ
القطر 160 ملم
المدى : 20 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدم :سلاح الجو البرازيلي والجنوب افريقي
سنه دخول الخدمة : 2014

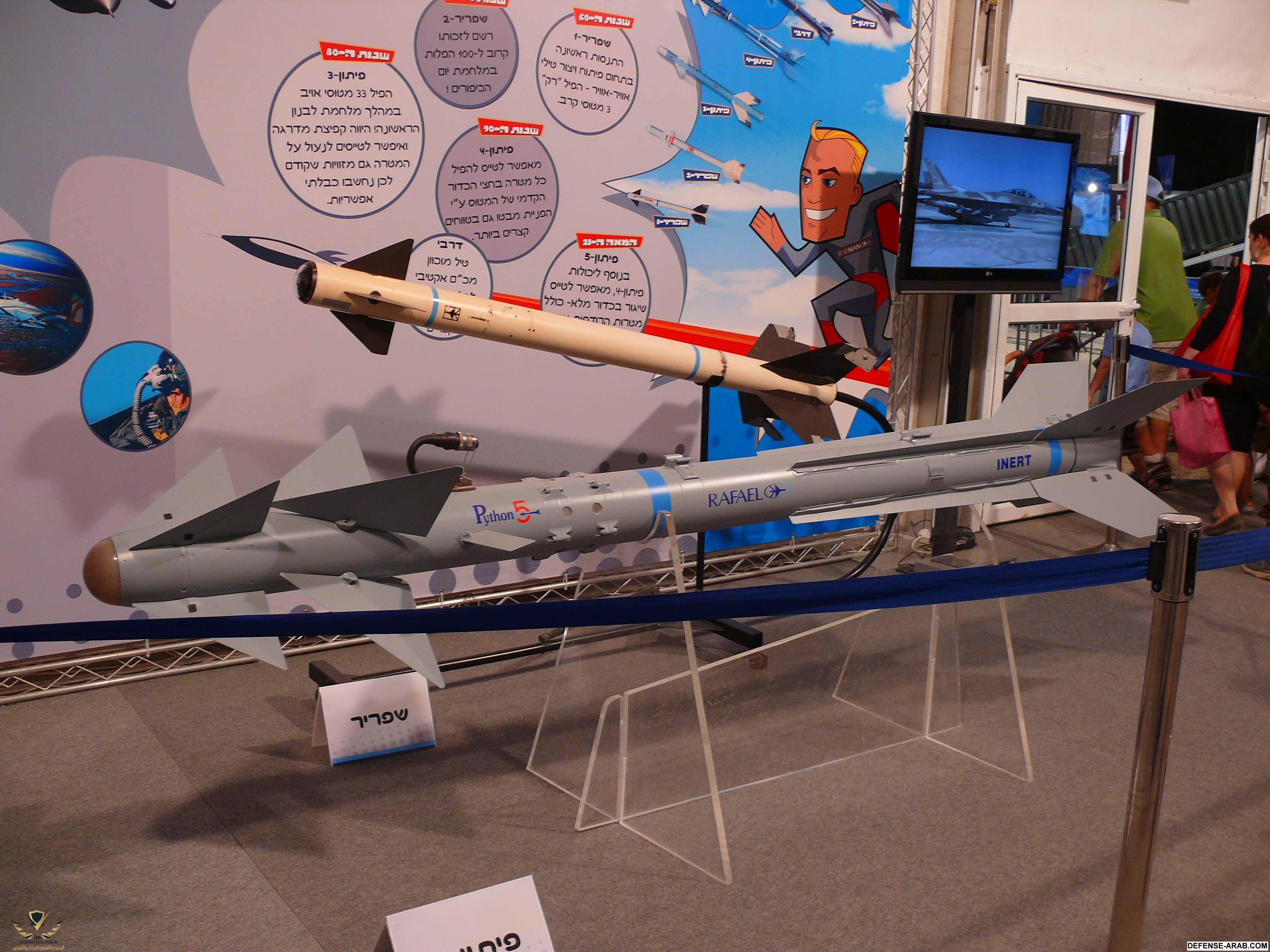

البايثون 5 صاروخ جو جو قصير المدى متطور للغاية من انتج شركة رافائيل
ويعتبر من الجيل الخامس للصواريخ وهو الاكثر دقه وقوة من بين صواريخ
سلاح الجو الاسرائيلي
بدا برنامجه بالعام 1990 وازيح الستار عنه بالعام 2003
كان اول قتل للصاروخ بالعام 2006 حيث اطلق من مقاتلة اف 16 على طائرة
ابابيل الايرانية من دون طيار
لخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
المصمم : رافائيل
بلد الاصل : اسرائيل
التوجيه : اشعه تحت الحمراء
الطول : 3,1 متر
الوزن : 105 كلغ
الراس : 11 كلغ
السرعه : 4 ماخ
المدى : 20 كلم
المنصات : F4-5-15-16-35-MIRAGE-HARIER
المستخدم : سلاح الجو الاسرائيلي

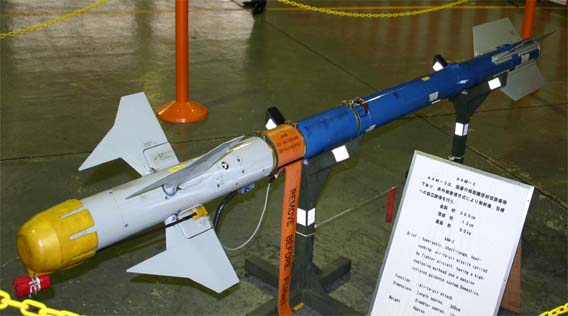

الصاروخ الياباني AAM-3
AAM-3 صاروخ جو جو قصير المدى من تصميم شركة ميتسوبيشي
اليابانيه للصناعات الثقيلة ويستخدم في قوات الدفاع عن الذات اليابانية
وصمم ليحل محل الصاروخ الامريكي AIM 9
بعد تقادم صواريخ السايدوندر فكر اليابانيون بصاروخ جو جو قصير
وعام 1985 بدا البحث وفي الام 1990 فازت ميتسوبيشي بحق
انتاج الصاروخ ليستخدم بطائرات F4-15-2-FX
الخصائص والمواصفات :
النوع : صاروخ جو جو قصير المدى
المصمم: ميتسوبيشي
بلد الاصل : اليابان
الطول : 3,1 متر
الوزن : 91 كلغ
المدى : 13 كلم
السرعه : 2,1 ماخ
التوجيه : بالاشعه تحت الحمراء
المستخدم : سلاح الجو الياباني
__________________________________
الصاروخ الياباني AAM-5
صاروخ جو جو قصير المدى من احدث الصواريخ اليابانية
من صنع مؤسسة ميتسوبيشي للصناعات الثقيله يتوقع ان يكون دخل
الخدمه في العام 2007 م
المواصفت والخصائص
النوع : صاروخ جو جوقصير المدى
بلد الاصل : اليابان
المصمم : ميتسوبيشي
الطول: 2,8 متر
الوزن : 83,9 كلغ
المدى : 35 كلم
السرعه :3 ماخ
التوجيه : الاشعه تحت الحمراء
المستخدم : سلاح الجو الياباني
منصات الاطلق F4-15-2-
_____________________________________

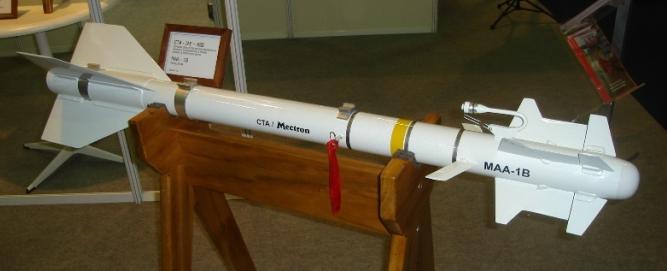

الصاروخ البرازيلي MMA 1
سمكة البيرانا صاروخ جو جو قصير المدى برازيلي
الاصل صمم لصالح سلاح الجو البرازيلي ليحل محل
الصاروخ الامريكي سايدوندر
الخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
بلد الاصل : البرازيل
لمصمم : ميكترون
السرعه : 2 ماخ
المدى 10 كلم
الراس الحربي : 12 كلغ
التوجيه : الاشعه تحت الحمراء
المستخدمون : سلاح الجو البرازيلي والكولومبي والباكستاني والاندونيسي
يتبع
http://www.arabic-military.com/t84022-topic
كواحدة من سبل اصطياد الاهداف الجوية عن طريق الجو لتكون مساعدة للمدافع الرشاشاة للطائرات و حتى الان مرت الصواريخ بالعديد من الاجيال والتطويرات شملت زيادات بالمدى والدقة والسرعة وحتى الحجم والرؤوس الحربية وتعد الصواريخ اليوم اهم وسائل القتال الجوي في الطائرات الحديثة على الاطلاق حيث اصبح امكانها الانطلاق لمسافات حتى 400 كلم وبسرعات حتى 6 اضعاف سرعة الصوت وذات رؤوس مدمرة ضخمة واساليب تتبع اشد قوة ودقة ويمكن لبعض المقاتلات حمل اكثر من عشر صواريخ جو جو لتشكل الصواريخ الجو جو دفعة هائلة حديثة في اساليب القتال و الاشتباك الجوي
اولا ماهوالقتال الجوي ؟
القتال الجوي هي عملية التقاتل والاشتباك بين الطائرات المتعاركة
وللقتال الجوي عده مراحل منها
الكشف
الاقتراب والاستعداد
المناورة
سجلت اول حاله اسقاط جوي بالتاريخ في الخامس من اكتوبر عام 1914
عندما اسقط الطيار الفرنسي جوزا فرانتز طائرة قبيل منطقة ريمس الفرنسية
ثا نيا ما هو الصاروخ جو جو؟
الصاروخ جو جو هو صاروخ يطلق من طائرة بهدف اصابة طائرة اخرى محلقة
تعمل صواريخ الجو جو عادة بالوقود الصلب وفي بعض الاحيان بالسائل
تنقسم صواريخ جو جو الى 3 اقسام :
صواريخ قصيرة مدى
وهي من انواع الصواريخ جو جو ذات مدى يتراوح بين 500 متر الى قرابة 40 كيلومترا وهي
اكثر انواع الصواريخ الجو جو انتشارا وتتميز بان انظمة التعقب الخاصة بها تعتمد دائما على
التعقب الحراري والسلبي وتتميز الصواريخ المتوسطة المى بالقدرة العالية على المناورة والعمل
في ظروف التشويش القاسية وايضا السرعة الضعيفة بالمقارنة مع المتوسطة والطويلة المدى
صواريخ متوسطة مدى
هي اقوى وافضل انواع الصواريخ الجو جو بالعالم يتراوح المدى الخاص بها ما بين 60 الى 190
كيلومترا ولا تمتلكها كل الدول بالعالم وتستطيع ان تصيب الطائرات المقاتلة من مسافات حتى 190
كلم وتتبع هذه الصواريخ المتوسطة المدى وسيلة التعقب الراداري النشط ونصف النشط و التوجيه
السلبي وتتميز بالسرعة العالية في حدود 4-5 ماخات
صواريخ طويلة مدى
وتقتصر قائمة الصواريخ الطويلة المدى على صاروخين او ثلاثة صواريخ فحسب وتتكيز اللصواريخ
الطويلة المدى بالمدى الهائل الذي يتجاوز ال200 كلم ويصل حتى 370 الى 400 كلم وبسرعة رهيبة
وصلت في لصاروخ ار 37 الى 6 اضعاف سرعة الصوت وتتبع هذه الصواريخ وسيلة التوجيه الراداري
النشط ونصف النشط والتوجيه السلبي والحراري في مرحلتها الاخيرة من الاطلاق وصممت هذه الصواريخ
اساسا لتقوم بالدور المضاد للطائرات الضخمة مثل طائرات القيادة والانذار المبكر وطائرات التزود بالوقود جوا
وكذلك قاذفات القنابل الاستراتيجية اضخمة او عموما كل الطائرات الضخمة ذات المناورة المحدودةتاريخ الصاروخ جو جو
فذلكة تاريخية :
اول دولة قامت باستخدام صواريخ جو جو هي المانيا في الحرب العالمية الاولى حيث وجد العلماء الالمان
صعوبات كبيرة في كيفية تدمير الطائرات من مسافات امنة فقامو بتطوير صواريخ جو جو فحاولو انتاج
صواريخ لكن معظمها لم يرى النور
اول محاولة جادة قام بها الفرنسيون في العام 1916 فقام اللفتنانت ايف لو بريور واستخدم لاول
مرة في معركة فردان
كان الصاروخ بمدى 115 متر فقط
صورة للصاروخ
وتطورت صناعة صواريخ جو جو في الخرب العالمية الثانية بعد ان ابتكر الالمان صاروخ
RUHRSTAHI X4 صاحب المواصفات الجيدة حيث بلغ مدى الصاروخ حتى 3500 متر
توجيه الصواريخ جو جو
يتم توجيهها بثلاث طرق وهي :
التوجيه الايجابي : حيث ينطلق الصاروخ من المقاتله وهو يعرف تماما هدفه او ما يطلق عليه عسكيرا نظرية (اطلق وانسى)
التوجيه شبه النشط :
التوجيه السلبي والذي بدوره ينقسم لقسمين
الصاروخ الراكب لشعاع الرادار
الصاروخ الموجه بالاشعه تحت الحمراء او الموجه بالحرارة
ستقوم في هذا الموضوع بحصر الصواريخ جو جو العالمية وسنذكرها حسب المدى
اولا الصواريخ قصيرة المدى :
الصواريخ القصيرة المدى عموما من اسرع الصواريخ واشدها قدرة على المناورة
وتستخدم في القتال التلاحمي دائما وتوجه القصيرة المدى غالبا بالشعه تحت الحمراء
ومن الصواريخ قصيرة المدى
الصاروخ الامريكي سايدوندر AIM 9 Sidewinder
صاروخ جو جو امريكي قصير المدى من انتاج شركة رايثيون الامريكية يستخدم نظام
التوجيه بالاشعه تحت الحمراء صمم بالعام 1956 واستخدم بشكل واسع بالحروب ويعتبر من
افضل الصواريخ بسجله العملي
المواصفات :
السرعه :2,5 ماخ
المدى : من 1 الى 18 كلم
الطول : 2,87 سم
القطر : 5 بوصات
الوزن : 85,5 كلغ
الراس الحربي من 20 الى 25 كلغ شديد النفجار
الصانع : رايثيون
الوضع : بالخدمة
منصات الاطلاق : معظم المقاتلات الامريكية والاوروبية
الانواع : AIM9A-G-H-J-L-M-PM-X
الصاروخ الروسي R 73
لقب تعريف الناتو AA11
صاروخ روسي قصير المدى من تصميم VYMPEL ويعتبر من افضل الصواريخ على الاطلاق
صمم في الاتحاد السوفيتي ليحل محل الصاروخ R60 ودخل الخدمة بالعام 1982 ويستخدم نظام
البحث بالاشعه تحت الحمراء يلقب في الناتو بAA11 ARCHER
المواصفات
الطول : 2,9 متر
المدى : حتى 20 كلم و40 بانسخة R73M2
الوزن : 10 كلغ
السرعه : 2,5 ماخ
التوجيه : بالاشعة تحت الحمراء
الدفع : محرك بالوقود الصلب
الراس الحربي : شديد الانفجار 74
منصات الاطلاق : SU 27-30-33-34-35 mig 29-31-35 pak fa mig 23-21
الصاروخ الصيني PL 9
البي ال 9 صاروخ جو جو من صنع جمهورية الصين الشعبية من صواريخ المدى
القصير ويتم توجيهه بالاشعه تحت الحمراء ودخل الصاروخ بالجيش الصيني عام 1991
,ويعتبر شبيها جدا بالصاروخ الاسرائيلي بايثون 3
المواصفات
بلد الاصل :الصين
الطول :2,90
القطر /: 157, ملم
الوزن :115 الى 123 كلغ
المدى : 22 كلم
السرعه : 2.1 ماخ
الراس الحربي 10-12 كلغ من الشديدة الانفجار
التوجيه : بالاشعه تحت الحمراء
الصاروخ الالماني IRIS-T
الايريس تي صاروخ الماني قصير المدى موجه بالاشعه تحت الحمراء
صمم الصاروخ بالمانيا ليحل محل الصاروخ الامريكي AIM9 وستكون اي
مقاتلة قادرة على حمل السايدوندر قادرة على حنل الايريس تي
المواصفا ت والخصائص :
النوع : صاروخ جو جو قصير المدى
بلد الاصل : المانيا
دخول الخدمة : ديسمبر 2005
الصانع : مؤسسة BGT
الطول : 2,9 متر
المدى : 25 كلم
المحرك : يعمل بالوقود الصلب
السرعة : 3 ماخ
المدى : 25 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدمون :سلاح الجو الالماني والسعودي
__________________________________________
الصاروخ الاسرائيلي PYTHON 3
البايثون 3 صاروخ جو جو قصير المدى من عائلة البثيون الاسرائيلية من اكثر الصواريخ تطورا
ويعمل بنظام البحث بالاشعة تحت الحمراء وهو صاروخ قوي وفعال ضد الاهداف شديدة المناورة
المواصفات والخصائص :
النوع :صاروخ جو جو قصير المدى
بلد الاصل " الكيان الصهيوني
لادخال للخدمة : 1980
المصمم : شركة رافائيل
السرعه : 3,5 ماخ
المدى : 16 كلم
الوزن : 120 كلغ
الراس الحربي : 11 كلغ
الطول : 3 متر
التوجيه : بالاشعه تحت الحمراء
منصات الاطلاق : كل الطائرات الصهيونية
____________________________________
الصاروخ البريطاني ASRAM
AIM 9
بدا المشروع عام 1980 بين بريطانيا والمانيا لكن الالمان انسحبو لمخاوف فاستمر البيطانيون
بالمشروع حتى دخل الخدمة بالعام 1998 ويعمل حاليا بسلاح الجو الملكي البيطاني و
سلاح الجو الاسترالي ويعرف بامريكا بالAIM 132
الخصائص والمواصفات :
النوع : صاروخ جو جو فصير المدى
بلد الاصل : المملكة المتحدة
دخول الخدمة : 1998
المصمم : MBDA
الوزن : 88 كلغ
الطول : 2,90 متر
القطر : 166 ملم
الراس الحربي 10 كلغ
المدى : حتى 50 كلم
السرعه : ماخ 3
التوجيه : بالاشعه تحت الحمراء
المنصات : التايفون والتورنادو والاف 18
الصاروخ الفرنسي R550 MAGIC
الماجيك صاروخ جو جو قصير المدى صمم في فرنسا بالعام 1968 للتنافس
مع الصاروخ الامريكي AIM 9 ولديه تصميم واداء افضل من السايد
المواصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : فرنسا
المصمم : شركة ماترا
الدافع : الوقود الصلب
الطول : 2,75 متر
المدى : 8اميال
الوزن : 89 كلغ
السرعه : 2.7 ماخ
الراس الحربي : 12,5 كلغ شديد الانفجار
التوجيه بالاشعه تحت الحمراء
منصات الاطلاق : الميراج بانواعها والرافال
الصاروخ الصيني PL8
صاروخ جو جو صيني قصير المدى قائم على اساس تكنلوجيا الصاروخ الاسرائيلي
بايثون 3 ويعتقد ان ارائيل باعت تكنلوجيا البايثون للصين عام 1980 وشوهد الصاروخ
على طائرات صينية عده بعد دخوله الخدمة
المواصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : الصين
المصمم : شركة شيان
دخول الخدمة : 1988
الوزن : 115 كلغ
الطول : 2,95 متر
القطر : 160 ملم
الراس الحربي : 11 كلغ
الدافع : الوقود الصلب
المدى : 20 كلم
السرعه : 3,5 ماخ
التوجيه : الاشعه تحت الحمراء
المستخدم : سلاح الجو الصيني
المنصات : جي 8-10-11-16-15
الصاروخ الاسرائيلي PYTHON 4
البايثون 4 صاروخ جو جو قصير المدى اسرائيلي الصنع شديد الرشاقة
يستعمل بسلاح الجو الصهيوني فقط له راس حربي قوي وانظمة متطورة
دخل الخدمة بسلاح الجو الاسرائيلي عام 1980 وهو يستخدم حتى الان
الخصائص والمواصفات :
النوع : صاروخ جو جو قصير المدى
المصمم : شركة رافائيل
بلد الاصل : اسرائيل
الطول : 3 متر
القطر : 160 ملم
الوزن : 120 كلغ
السرعه : 3,5 ماخ
المدى : 15 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدم : سلاح الجو الاسرائيلي
المنصات : F15-F16-F4-
الصاروخ الروسي R 60
الار 60 صاروخ جو جو قصير المدى من تصميم الاتحاد السوفييتي السابق
ويعتبر من اصغر صواريخ الجو جو العالمية
بدا تصميم الصاروخ في مكتب مولونيا في العام 1960 ودخل الخدمة بسلاح الجو الروسي
في العام 1975
الخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
بلد الاصل : الاتحاد السوفيتي روسيا
دخول الخدمة 1975
السرعه : ماخ
المدى :10 كلم
الراس الحربي : 6 كلغ
الطول : 2,8 متر
الوزن : 65 كلغ
القطر : 130 ملم
التوجيه : بالاشعه تحت الحمراء
المنصات : MIG 21-23-27-29-25-31-SU25-17 MIL MI 24
___________________________________________
الصاروخ الجنوب افريقي-البرازيلي A-DARTER
الايه دارتير صاروخ جنوب افريقي برازيلي من صواريخ المدى
القصير يعمل بالبحث عن الحرارة وهو الان تحت التطوير
قامت بتصميمه شركة دينيل وشركة ميكاترون
وسيدخل الصاروخ الخدمة قريبا
اول محاوله لاطلاقه كانت من مقاتلة جيربين في العام 2010
المزاصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : جنوب افريقيا والبرازيل
الصانع : دينيل وميكاترون
الطول : 2.98 متر
الوزن 89 كلغ
القطر 160 ملم
المدى : 20 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدم :سلاح الجو البرازيلي والجنوب افريقي
سنه دخول الخدمة : 2014
البايثون 5 صاروخ جو جو قصير المدى متطور للغاية من انتج شركة رافائيل
ويعتبر من الجيل الخامس للصواريخ وهو الاكثر دقه وقوة من بين صواريخ
سلاح الجو الاسرائيلي
بدا برنامجه بالعام 1990 وازيح الستار عنه بالعام 2003
كان اول قتل للصاروخ بالعام 2006 حيث اطلق من مقاتلة اف 16 على طائرة
ابابيل الايرانية من دون طيار
لخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
المصمم : رافائيل
بلد الاصل : اسرائيل
التوجيه : اشعه تحت الحمراء
الطول : 3,1 متر
الوزن : 105 كلغ
الراس : 11 كلغ
السرعه : 4 ماخ
المدى : 20 كلم
المنصات : F4-5-15-16-35-MIRAGE-HARIER
المستخدم : سلاح الجو الاسرائيلي
الصاروخ الياباني AAM-3
AAM-3 صاروخ جو جو قصير المدى من تصميم شركة ميتسوبيشي
اليابانيه للصناعات الثقيلة ويستخدم في قوات الدفاع عن الذات اليابانية
وصمم ليحل محل الصاروخ الامريكي AIM 9
بعد تقادم صواريخ السايدوندر فكر اليابانيون بصاروخ جو جو قصير
وعام 1985 بدا البحث وفي الام 1990 فازت ميتسوبيشي بحق
انتاج الصاروخ ليستخدم بطائرات F4-15-2-FX
الخصائص والمواصفات :
النوع : صاروخ جو جو قصير المدى
المصمم: ميتسوبيشي
بلد الاصل : اليابان
الطول : 3,1 متر
الوزن : 91 كلغ
المدى : 13 كلم
السرعه : 2,1 ماخ
التوجيه : بالاشعه تحت الحمراء
المستخدم : سلاح الجو الياباني
__________________________________
الصاروخ الياباني AAM-5
صاروخ جو جو قصير المدى من احدث الصواريخ اليابانية
من صنع مؤسسة ميتسوبيشي للصناعات الثقيله يتوقع ان يكون دخل
الخدمه في العام 2007 م
المواصفت والخصائص
النوع : صاروخ جو جوقصير المدى
بلد الاصل : اليابان
المصمم : ميتسوبيشي
الطول: 2,8 متر
الوزن : 83,9 كلغ
المدى : 35 كلم
السرعه :3 ماخ
التوجيه : الاشعه تحت الحمراء
المستخدم : سلاح الجو الياباني
منصات الاطلق F4-15-2-
_____________________________________
الصاروخ البرازيلي MMA 1
سمكة البيرانا صاروخ جو جو قصير المدى برازيلي
الاصل صمم لصالح سلاح الجو البرازيلي ليحل محل
الصاروخ الامريكي سايدوندر
الخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
بلد الاصل : البرازيل
لمصمم : ميكترون
السرعه : 2 ماخ
المدى 10 كلم
الراس الحربي : 12 كلغ
التوجيه : الاشعه تحت الحمراء
المستخدمون : سلاح الجو البرازيلي والكولومبي والباكستاني والاندونيسي
يتبع
http://www.arabic-military.com/t84022-topic
