طائرة الأحلام بوينغ 787
Boeing 787 Dreamliner
طائرة الأحلام بوينغ 787 هي طائرة ركاب نفاثة مدنية ثنائية المحرك ذات بدن واسع ومتوسطة الحجم. طورتها شركةبوينغ لصناعة الطائرات المدنية. وتتراوح سعتها ما بين 210 و330 مسافرا حسب تصميم الكراسي داخل حُجْرَة الركاب. الأهم من ذلك هو إعلان بوينغ بأن هذه الطائرة ستكون أكثر الطائرات كفاءة في صرف الوقود، فيقل استهلاك الوقود في تلك الطائرة ب 20% عن مثيلتها بالحجم بوينغ 767. وهي أول طائرة تصنع من مواد مركبة، بعض معالمها المتميزة تشمل الزجاج الأمامي من أربع ألواح، والعلامات على غطاء المحرك التي تحد من الضوضاء، وكذلك محيط واجهة مقدمة الطائرة السلس.
سنة الصنع :2007
الكمية المصنوعة:140 وحدة
تكلفة المشروع:مليار دولار
سعر الوحدة: مليون دولار 288.7
البداية
بدأ التفكير جدّيًا بتبديل طائرات B 767 في أواخر تسعينيات القرن العشرين بعدما قلت مبيعاتها بسبب منافسة الإيرباص 200-330، كذلك كان لانخفاض نسبة مبيعات طائرات الجامبو747-400 كبير الأثر في التشجيع على اتخاذ هذه الخطوة.
مرحلة التصميم

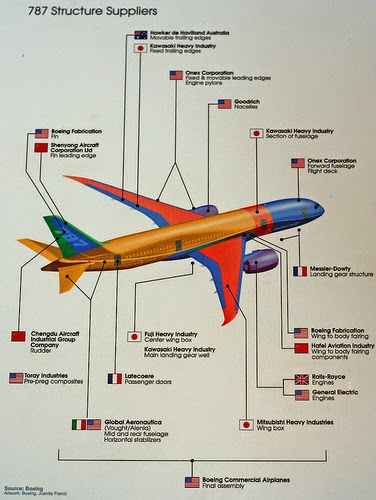

صممت 787 لتكون أول طائرة ركاب تنتج من مواد مركبة، بحيث يجمع بدن الطائرة بمقاطع اسطوانية مركبة كأنها قطعة واحدة بدلا من صفائح الألمنيوم المتعددة و 50000 مشبك مثبت تستخدم في الطائرات الحالية
اختارت بوينغ محركين جديدين لطائرتها وهما

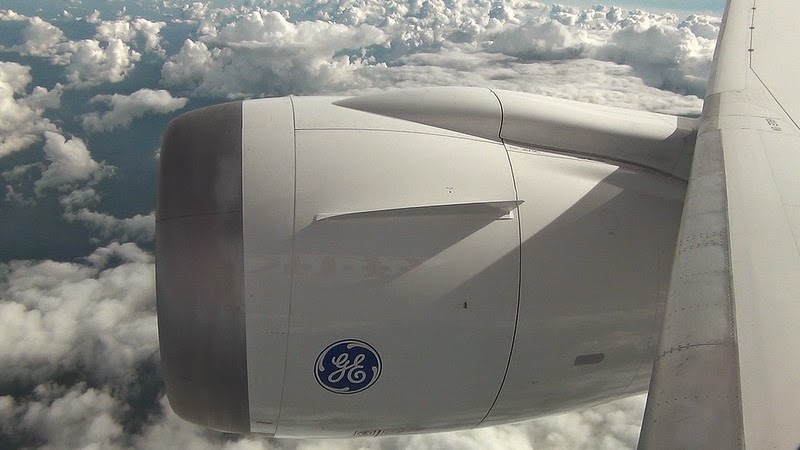

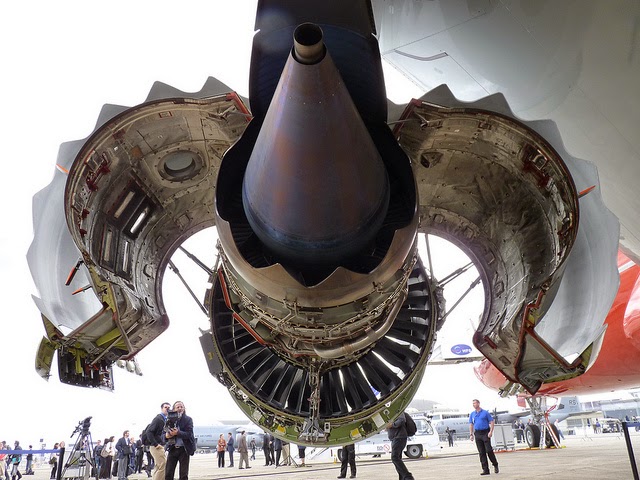

جنرال إلكتريك جينكس ورولز رويس ترنت 1000
بتاريخ 26 أبريل سنة 2004، دشنت شركة خطوط كل اليابان الجوية المشروع بإعلانها طلب مؤكد لخمسين طائرة تستلمها أواخر سنة 2008 . تضمن طلب تلك الشركة 30 طائرة من طراز 787-3 ذات درجة واحدة للطيران المحلي، يتراوح عدد الكراسي فيها بين 290 و 330 كرسيًا، و 20 طائرة من طراز 787-8 ذات مدى بعيد (طيران دولي)، يتراوح عدد الكراسي فيها بين 210 و 250 كرسيًا، وذات درجتين للرحلات الإقليمية الدولية، مثل تلك التي تقوم بها الشركة بين طوكيو وناريتا وبكين وغيرها. يقول المهندسون أنه من المتوقع لهذه الطائرات أن تسمح للشركة الناقلة سالفة الذكر بفتح خطوط طيران لمدن متوسطة الكثافة السكانية لم تكن لها خطوط جوية مشتركة معها من قبل مثل دنفر وموسكو ونيودلهي . تعتبر طائرتي 787-3 و 787-8 من أوائل النسخ، أما النسخة 787-9 فدخلت الخدمة في 2010 .
خضعت الطائرة 787 لاختبار الهواء في نفق الرياح الأسرع من الصوت التابع لبوينغ خلال مرحلة التصميم، وفي نفق شركة "QinetiQ" الموجود في فارنبوره ببريطانيا، وبنفق الهواء بمركز أبحاث ناسا الأمريكية، وأيضا بالمركز الفرنسي لأبحاث ديناميكا الهواء الذي أنشئ عام 2004.
كان التصميم النهائي للطائرة محافظا أكثر من المقترحات السابقة، بحيث تغيرت المقدمة والزعانف ونوافذ قمرة القيادة إلى شكل تقليدي أكثر. بحلول نهاية عام 2004 وصلت طلبات إعلان شراء للزبائن والتعهد بالشراء لتلك الطائرات إلى 237 طائرة،
كانت تسعيرة بوينغ الابتدائية لطراز 787-8 حوالي 120 مليون دولار أمريكي، وهو رقم منخفض فاجأ الصناعة نظرًا لأن هذا المبلغ يعتبر مبلغًا قليلاً بالنسبة لطائرة حديثة الصنع. ولكن في سنة 2007 أصبح سعر 787-3 ما بين 146–151.5 مليون دولار أمريكي والنسخة 787-8 ما بين 157–167 مليون دولار أمريكي والنسخة 787-9 ما بين 189–200 مليون دولار أمريكي.
تحسين الأخطاء وعمليات التأخير
حاولت بوينغ العمل على خفض وزن الطائرة الزائد مع أول تجميع لهيكلها، وهو أمر طبيعي لكل طائرة جديدة تحت التطوير، إلا أنها ذكرت في ديسمبر 2006 أنه يوجد في أول ست 787 زيادة في الوزن، ومتوقع أن وزن أول طائرة 5,000 باوند (2,300 كغم) أثقل من المحدد. وفقا لستيفن هازي مدير مؤسسة التمويل التأجيري الدولية ) فإن وزن 787-9 التشغيلي الفارغ أكثر ب14,000 باوند (6,400 كغم). لكن الطائرة السابعة وما وراءها ستكون هي الطائرات الأمثل 787-8 لتحقيق جميع أهداف البوينغ لتخفيض الوزن .
وجزء من تلك العملية هو إعادة تصميم بعض أجزاء بوينغ واستخدام أكثر لمادة التيتانيوم الخفيفة .
اختبارات ما قبل الطيران ما إن بدأت البوينغ بالعمل مع الموردين في إنتاج 787 حتى بدأ تصميم الطائرة بالتحسن وذلك خلال سلسلة من الاختبارات. ففي 7 أغسطس 2007 استلمت شهادة محرك رولز رويس ترنت 1000 في الوقت المحدد من الوكالتين الأمريكية والأوربية . وفي 23 أغسطس 2007 جرى في ميسا بأريزونا فحص اصطدام بإسقاط عمودي لقطعة من المعدن المركب لهيكل الطائرة من نحو 15 قدم (4.6 م) على صفيحة من الصلب سماكتها 1 إنش (25 مليمتر) ، وقد طابقت النتائج ماتوقعه مهندسي البوينغ، مما يسمح بعمل نموذج لسيناريوهات تحطم مختلفة باستخدام التحليل الحسابي بدلا من اختبارات حقيقية إضافية . وقد اعرب النقاد عن مخاوفهم من أن المواد المركبة عندما تتحطم وتحترق فقد ينبعث منها أدخنة سامة، إلا أن بيانات اختبار البوينغ لم تشر إلى زيادة في السموم مقارنة لأبدان الطائرات المعدنية التقليدية .
وكان فحص الاصطدام هو الاختبار الثالث في سلسلة من الإثباتات التي أجريت لتلبية متطلبات هيئة الطيران الفدرالي، والتي تضمنت معايير شهادة إضافية بسبب إدخال المواد المركبة بنطاق واسع ل 787.
سلمت البوينغ أحدث طائراتها التجريبة إلى حظيرة مختبر ماكنلي المناخي بقاعدة ايجلين الجوية في 23 نيسان 2010 فلوريدا لاختبار تأثير درجات الحرارة القصوى ما بين: 115 إلى -45 ف° (46 إلى -43 م°)، وبحيث تكون جاهزة للإقلاع في كلا درجتي الحرارة القصوى . وتم عمل اختبارات الأرضية للمحرك في مايو 2010 ، وأتمت أول رحلة لها في 16 حزيران 2010 فانضمت إلى برنامج اختبار الطيران .
وفي يونيو 2010 اكتشفت ثغرات بالموازنات الأفقية لطائرة الاختبار بسبب تثبيت الحشوات تثبيتا غير دقيق؛ فكان لابد من فحص وإصلاح جميع الطائرات المصنوعة سلفا .
وفي نفس الشهر شهدت 787 تجربة جوية على ضربات البرق، فتمكن المهندسين من أخذ الفرصة لفحص مدى تحمل تصميم الطائرة . وبما أن المواد المركبة لها موصلية كهربائية أقل ب 1000 مرة من الألومنيوم، لذا قام مهندسو البوينغ بإضافة مواد موصلة لتقليل مخاطر الكهرباء المحتملة وتلبية متطلبات هيئة الطيران الفدرالي .
وكانت إدارة الطيران الفدرالي قد خططت لتعديل متطلباتها لمساعدة 787 على اظهار امتثالها[111]. أظهرت عمليات التفتيش ل787 في أعقاب أول ضربة برق بعدم وجود أي أضرار للطائرة .
اختبارات ما قبل الطيران ما إن بدأت البوينغ بالعمل مع الموردين في إنتاج 787 حتى بدأ تصميم الطائرة بالتحسن وذلك خلال سلسلة من الاختبارات. ففي 7 أغسطس 2007 استلمت شهادة محرك رولز رويس ترنت 1000 في الوقت المحدد من الوكالتين الأمريكية والأوربية . وفي 23 أغسطس 2007 جرى في ميسا بأريزونا فحص اصطدام بإسقاط عمودي لقطعة من المعدن المركب لهيكل الطائرة من نحو 15 قدم (4.6 م) على صفيحة من الصلب سماكتها 1 إنش (25 مليمتر) ، وقد طابقت النتائج ماتوقعه مهندسي البوينغ، مما يسمح بعمل نموذج لسيناريوهات تحطم مختلفة باستخدام التحليل الحسابي بدلا من اختبارات حقيقية إضافية . وقد اعرب النقاد عن مخاوفهم من أن المواد المركبة عندما تتحطم وتحترق فقد ينبعث منها أدخنة سامة، إلا أن بيانات اختبار البوينغ لم تشر إلى زيادة في السموم مقارنة لأبدان الطائرات المعدنية التقليدية .
وكان فحص الاصطدام هو الاختبار الثالث في سلسلة من الإثباتات التي أجريت لتلبية متطلبات هيئة الطيران الفدرالي، والتي تضمنت معايير شهادة إضافية بسبب إدخال المواد المركبة بنطاق واسع ل 787.
سلمت البوينغ أحدث طائراتها التجريبة إلى حظيرة مختبر ماكنلي المناخي بقاعدة ايجلين الجوية في 23 نيسان 2010 فلوريدا لاختبار تأثير درجات الحرارة القصوى ما بين: 115 إلى -45 ف° (46 إلى -43 م°)، وبحيث تكون جاهزة للإقلاع في كلا درجتي الحرارة القصوى . وتم عمل اختبارات الأرضية للمحرك في مايو 2010 ، وأتمت أول رحلة لها في 16 حزيران 2010 فانضمت إلى برنامج اختبار الطيران .
وفي يونيو 2010 اكتشفت ثغرات بالموازنات الأفقية لطائرة الاختبار بسبب تثبيت الحشوات تثبيتا غير دقيق؛ فكان لابد من فحص وإصلاح جميع الطائرات المصنوعة سلفا .
وفي نفس الشهر شهدت 787 تجربة جوية على ضربات البرق، فتمكن المهندسين من أخذ الفرصة لفحص مدى تحمل تصميم الطائرة . وبما أن المواد المركبة لها موصلية كهربائية أقل ب 1000 مرة من الألومنيوم، لذا قام مهندسو البوينغ بإضافة مواد موصلة لتقليل مخاطر الكهرباء المحتملة وتلبية متطلبات هيئة الطيران الفدرالي .
وكانت إدارة الطيران الفدرالي قد خططت لتعديل متطلباتها لمساعدة 787 على اظهار امتثالها[111]. أظهرت عمليات التفتيش ل787 في أعقاب أول ضربة برق بعدم وجود أي أضرار للطائرة .
ظهرت 787 إلى العلن أول مرة بعرض جوي في معرض فارنبورو بالمملكة المتحدة يوم 18 يوليو 2010 . وفي 2 أغسطس انفجر محرك ترنت 1000 في منشأة اختبار رولز رويس عند فحصها على الأرض .
تسبب هذا الفشل بأن اعادت شركة بوينغ تقويمها الزمني بتركيب محركات ترنت 1000، فأكد المصنعون في 27 أغسطس عام 2010 أن تسليم الطائرة الآولى لزبونها الأول وهي شركة خطوط كل اليابان الجوية
التصميم
تعتبر بنية الطائرة الخفيفة أهم ميزاتها. تُقسم أوزان المواد الخام المستخدمة في بناء الهيكل على الشكل التالي: 50% مواد مركبة، 20% ألومنيوم، 15% تيتانيوم، 10% حديد، و 5% مواد أخرى.
تعتبر المواد المركبة اخف وزنا واكثر صلابة من خامات الطائرة الاخرى .مما يجعل الطائرة 787 شديدة الخفة.تشكل المواد المركبة من 80%من حجم الطائرة فقط
فهي تحتوي على 35 طن من البلاستيك معزز بحوالي 23 طن من الألياف الكربونية. تستخدم تلك المواد المركبة بهيكل الطائرة والأجنحة والذيل والأبواب وكابينة الطائرة، ويُستخدم الألومنيوم بقشرة الهيكل الخارجي، ويُستخدم التيتانيوم بالمحرك بشكل أساسي، أما الحديد فيُستخدم بأماكن متعددة بالطائرة.
تتراوح أطول مسافة تستطيع هذه الطائرات أن تقطعها بين 8,000 و 8,500 ميل بحري أو مايعادل 14,800 إلى 15,700 كيلومتر، وهي تغطي خط لوس أنجلوس - بانكوك أو نيويورك - تايبيه، وتصل سرعة الطيران الثابتة إلى حوالي 0.85 ماخ، أو مايعادل 561 ميل/ساعة (903 كم/ساعة
حوادث
التصميم
تعتبر بنية الطائرة الخفيفة أهم ميزاتها. تُقسم أوزان المواد الخام المستخدمة في بناء الهيكل على الشكل التالي: 50% مواد مركبة، 20% ألومنيوم، 15% تيتانيوم، 10% حديد، و 5% مواد أخرى.
تعتبر المواد المركبة اخف وزنا واكثر صلابة من خامات الطائرة الاخرى .مما يجعل الطائرة 787 شديدة الخفة.تشكل المواد المركبة من 80%من حجم الطائرة فقط
فهي تحتوي على 35 طن من البلاستيك معزز بحوالي 23 طن من الألياف الكربونية. تستخدم تلك المواد المركبة بهيكل الطائرة والأجنحة والذيل والأبواب وكابينة الطائرة، ويُستخدم الألومنيوم بقشرة الهيكل الخارجي، ويُستخدم التيتانيوم بالمحرك بشكل أساسي، أما الحديد فيُستخدم بأماكن متعددة بالطائرة.
تتراوح أطول مسافة تستطيع هذه الطائرات أن تقطعها بين 8,000 و 8,500 ميل بحري أو مايعادل 14,800 إلى 15,700 كيلومتر، وهي تغطي خط لوس أنجلوس - بانكوك أو نيويورك - تايبيه، وتصل سرعة الطيران الثابتة إلى حوالي 0.85 ماخ، أو مايعادل 561 ميل/ساعة (903 كم/ساعةحوادث
في السنة الأولى من خدمة الطائرة، عانت أربع طائرات على الأقل من مشكلات متعلقة بالنظم الكهربائية، في ديسمبر 2012، أخبر جيمس ماكرني رئيس مجلس إدارة بوينغ الإعلام أن هذه المشاكل ليست أكبر من المشاكل التي تعرضت لها الشركة مع تقديم طرازات جديدة أخرى، مثل بوينغ 777. في 25 نوفمبر، 2011، كانت هناك أخبار مفادها أن شركة أير إنديا طلبت فريقًا من مهندسي بوينغ ليأتوا إلى الهند للتعامل مع مشكلات تعاني منها الطائرة.
عقب ذلك، عانت إحدى الطائرات من نافذة مكسورة في القمرة ومشكلات في المكابح. في 7 يناير، 2013، زادت سخونة بطارية وأشعلت حريقًا في 787 فارغة تشغلها الخطوط الجوية اليابانية في مطار لوجان الدولي. وعانت طائرة أخرى تشغلها نفس الشركة من تسرب وقود في 8 يناير، وألغيت رحلتها من بوسطن. في 9 يناير، أعلنت يونايتد إيرلاينز عن مشكلة في الأسلاك في واحدة من طائراتها الستة في نفس المنطقة التي بدأ فيها حريق البطارية في طائرة الخطوط الجوية اليابانية؛ وتبعًا لذلك أقام المجلس القومي الأمريكي للنقل لجنة للفحص. وفي 11 يناير، 2013، تكسرت نافذة في قمرة قيادة للطائرة، وحدث تسرب وقود في محرك آخر، وأعلنت إدارة الطيران الفيدرالية الأمريكية مراجعة شاملة للأنظمة الحرجة في 787، بما فيها التصميم، والتصنيع، والتجميع. وقال وزير النقل الأمريكي راي لحود أن الإدارة تبحث عن أسباب جذرية للمشاكل التي عانتها الطائرة مؤخرًا.
في 13 يناير، 2013، حدث تسرب وقود بمقدار 100 لتر في طائرة تابعة للخطوط الجوية اليابانية في مطار ناريتا الدولي خارج طوكيو. كانت هناك أنباء عن أنها نفس الطائرة التي عانت تسرب الوقود في بوسطن في 8 يناير. لكن هذا التسرب سبَّبه صمام آخر. فتحت وزارة النقل اليابانية تحقيقًا أيضًا.
في 16 يناير، 2013، قامت طائرة 787 تابعة لخطوط كل اليابان بهبوط اضطراري في مطار تاكاماتسو، وذلك بعد أن تلقى الطاقم إنذارًا من الحاسوب عن حريق في أحد الحجيرات الكهربائية. قالت الشركة أنه كان هناك رسالة خطأ في القمرة تفيد بعطل في البطاريات. أخلي الركاب عبر منافذ الطوارئ

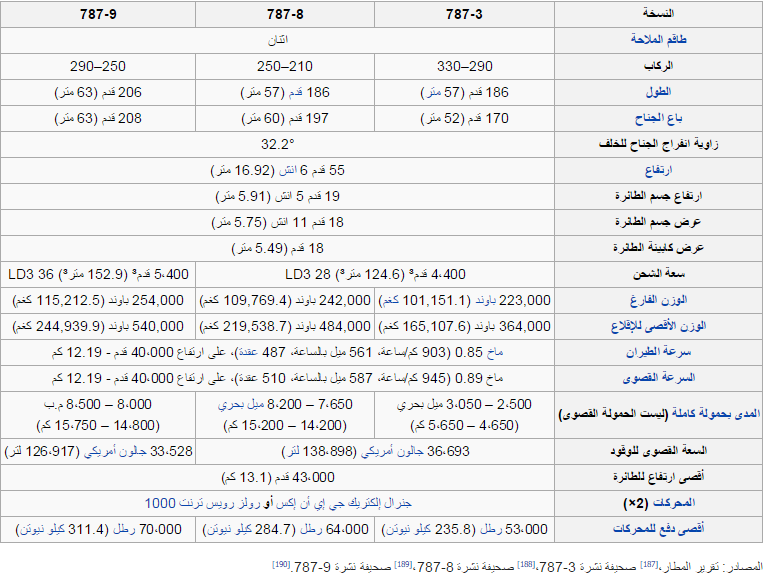

الانواع
هناك 3 أنواع لسلسلة بوينغ 787 وقد عُرضت للبيع منذ عام 2004. يُتوقع أن يدخل طراز 8-787 عام 2011. وطراز 787-9 عام 2013، أما آخر طائرة تدخل الخدمة فهي 3-787.
787-8

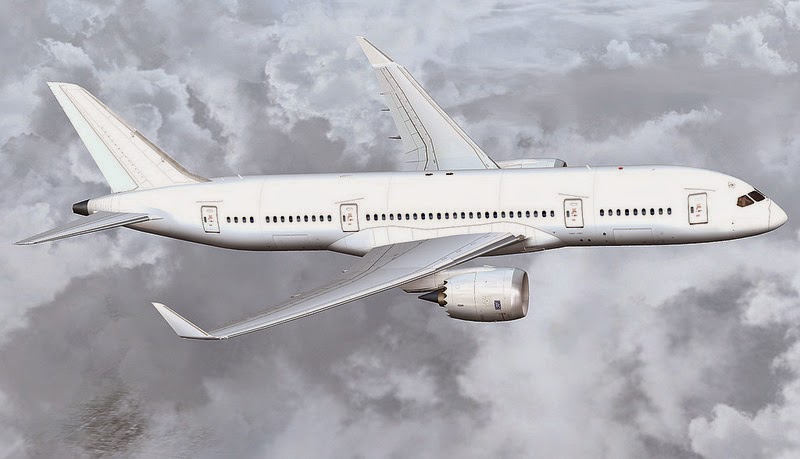

787-3
787-9
