الوجه الاّخر من العملة
TU 160 BLACKJACK
Specifications (Tu-160)
General characteristics
Crew: 4 (pilot, co-pilot, bombardier, defensive systems operator)
Length: 54.1 m (177 ft 6 in)
Wingspan:
Spread (20° sweep): 55.70 m (189 ft 9 in)
Swept (65° sweep): 35.60 m (116 ft 10 in)
Height: 13.10 m (43 ft 0 in)
Wing area:
Spread: 400 m² (4,310 ft²)
Swept: 360 m² (3,875 ft²)
Empty weight: 110 t (242,000 lb)
Loaded weight: 267 t (590,000 lb)
Max takeoff weight: 275 t (606,000 lb)
Powerplant: 4× Kuznetsov NK-321 turbofans
Dry thrust: 137 kN (30,900 lbf) each
Thrust with afterburner: 245 kN (55,100 lbf) each
Performance
Maximum speed: Mach 2.05[21] (2,220 km/h, 1,380 mph, 1,200 knots) at high altitude
Range: 17,400 km (9,400 nm, 10,800 mi) unrefueled
Combat radius: 10,500 km (5,670 NM, 6,500 mi)
Service ceiling 15,000 m (49,200 ft)
Rate of climb: 70 m/s (13,860 ft/min)
Wing loading: 743 kg/m² with wings fully swept (152 lb/ft²)
Thrust/weight: 0.37
Armament
2 internal bays for 40,000 kg (88,200 lb) of ordnance, options include:
2 internal rotary launchers each holding 6× Raduga Kh-55 cruise missiles (primary armament) or 12× Raduga Kh-15 short-range nuclear missiles
Subsonic L/D is 18.5-19, while supersonic it is above 6.[22]
قاذفة القنابل الإستراتيجية بعيدة المدى
Tupolev TU – 160
القاذفة الإستراتيجية الروسية TU-160، التي يطلق عليها الغرب الاسم الرمزي Blackjack، هي قاذفة متعددة المهام، تعمل بسرعة تقارب سرعة الصوت عند الارتفاعات المنخفضة، وتفوق سرعة الصوت عند الارتفاعات العالية. ويمكن تزويدها بأنواع مختلفة من الأسلحة، طبقاً للمهمة المكلفة بها، بما في ذلك الصواريخ الإستراتيجية، والصواريخ الموجهة قصيرة المدى، والذخائر التقليدية أو النووية. إن التسليح الرئيسي من الصواريخ الموجهة قصيرة المدى، والصواريخ الإستراتيجية الطوافة، يوفر للطائرة إمكانية توجيه ضربات نووية لأهداف معلومة مواقعها مسبقاً. كما يمكن عند تزويدها بصواريخ تقليدية دقيقة التوجيه التعامل مع الأهداف المتحركة، أو الأهداف التكتيكية.

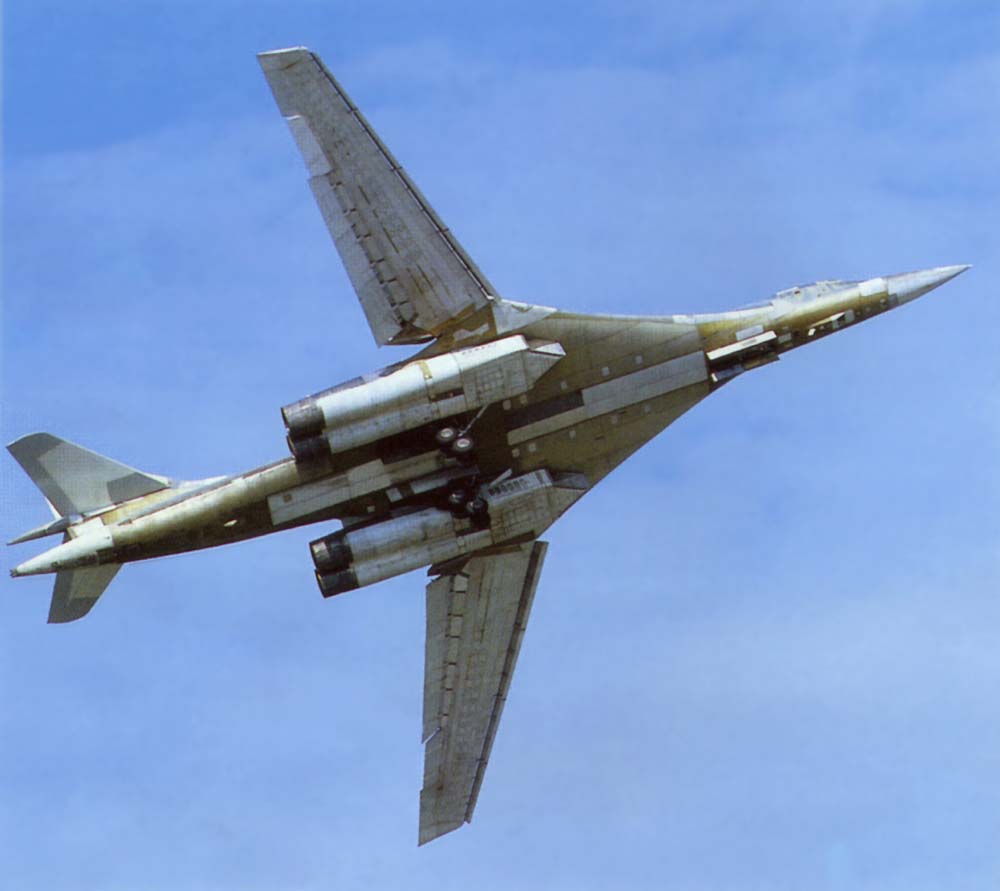

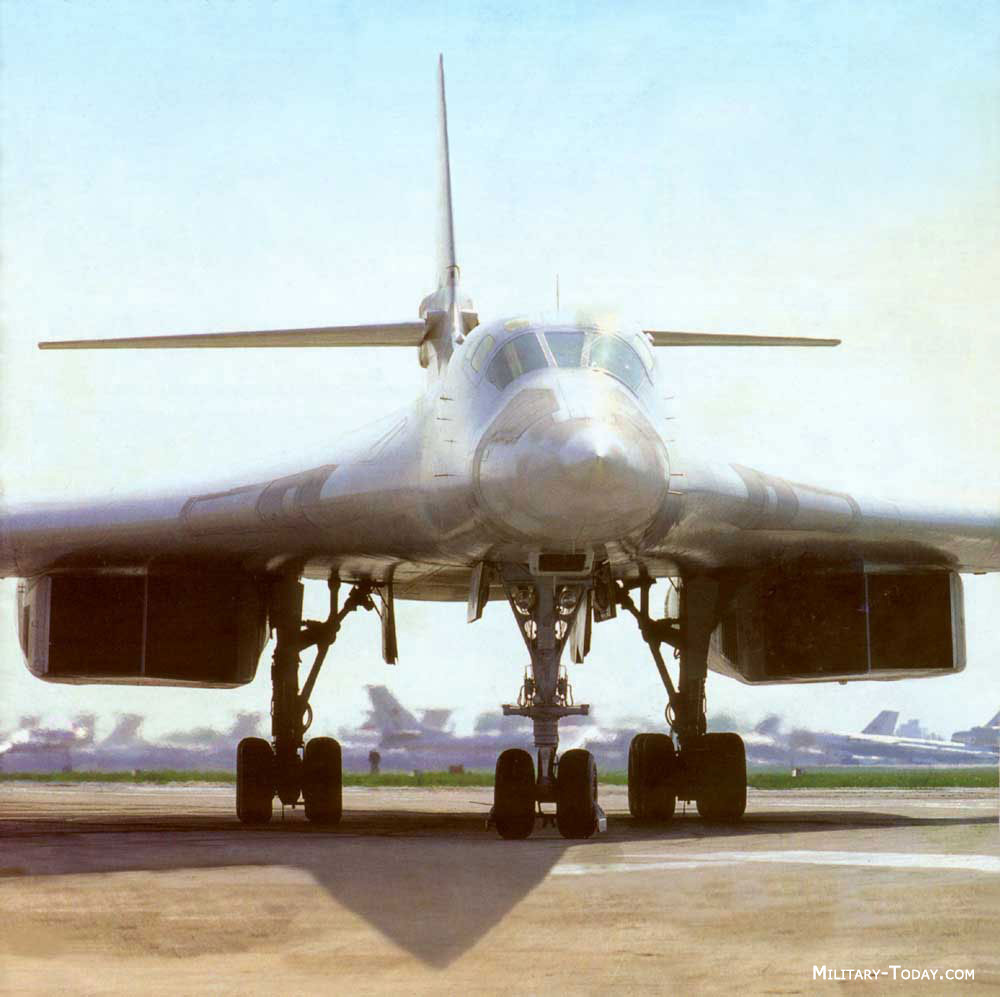

تتميز الطائرة TU-160 بالأجنحة المدببة، المركبة في منتصف الجسم. والبناء الهندسي للأجنحة يسمح للطائرة بالطيران بسرعة نقل أو تزيد على سرعة الصوت. الطائرة مزودة بأربعة محركات توربينية نفاثة من النوع NK - 32 TRDDF، ذات حارق لاحق After Burner، ولها مداخل هواء مستطيلة الشكل. ولقد بذلت عناية خاصة، خلال تصميم الطائرة، لخفض البصمة الحرارية والرادارية للطائرة.
تُعَدّ الطائرة TU-160 هي أقوى الطائرات في الترسانة الجوية الروسية. ويمكنها الطيران بسرعة تفوق ألفَي كم/س. ولها معدل تسلق يبلغ من60 إلى 70 م في الثانية. ويمكنها العمل حتى ارتفاع 15 ألف م. ويمكن إعادة تزويدها بالوقود أثناء الطيران من الطائرات IL - 78 أو ZMS - 2.
يمكن الطائرة حمل 12 صاروخاً بعيد المدى من النوع KH-55، أو الصاروخ قصير المدى KH-15. كما يمكنها حمل أنواع متعددة من القنابل الغير موجهة. وهي غير مزودة بمدافع. الطائرة مزودة بالنظام RID، للملاحة وتوجيه الأسلحة، وبرادار لاكتشاف الأهداف البرية والبحرية على مسافة كبيرة، ونظام حرب إلكترونية إيجابي وسلبي. طارت الطائرة لأول مرة في 19 ديسمبر 1981. وبدأ إنتاجها الفعلي في عام 1984، حين كان مخططاً إنتاج 100 طائرة؛ ولكن عند توقف الإنتاج في عام 1992، كان قد أنتج 36 قاذفة فقط. دخلت أول طائرة في الخدمة عام 1987. ووصل عدد الطائرات، التي انضمت إلى الجناح الرقم 184 في أوكرانيا، عام 1991، إلى 19 طائرة. وأصبحت تابعة لجمهورية أوكرانيا بعد تفكك الاتحاد السوفيتي. واستؤنف الإنتاج مرة أخرى عام 2000. واستلمت روسيا طائرة من الإنتاج الحديث. ويجرى حالياً إنتاج الطائرة الثانية.
1. بلد المنشأ: الاتحاد السوفيتي سابقاً.
2. الاستخدام: قاذفة استراتيجية بعيدة المدى. يعاد تزويدها بالوقود في الجو. وتستخدم الأسلحة التقليدية أو النووية.
3. الدول المستخدمة: روسيا، أوكرانيا.
المواصفات العامة والفنية:
1. الأبعاد
أقلّ امتداد للأجنحة: 35.6 م
أقصى امتداد للأجنحة: 55.7 م
الطول: 54.1 م
الارتفاع: 13.1 م
2 المساحات
مساحة الأجنحة: 232 م2
3 الأوزان والأحمال
الوزن بدون تسليح: 110 آلاف كجم
وزن الإقلاع: 275 ألف كجم
أقصى حمل: 40 ألف كجم
وزن الوقود: 148 ألف كجم
الحمل الطبيعي: 9 آلاف كجم
4 الأداء
السرعة، عند الارتفاع المنخفض: 1030 كم / س
السرعة، عند الارتفاع العالي: 2200 كم / س
أقصى ارتفاع للعمل: 16 ألف م
مدى العمل:
14 ألف كم، بحمولة 9 آلاف كجم
طول المدرج: 3050 م
5 التسليح
12
صاروخ KH - 55
24
أو صاروخ KH – 15
مزودة بقنابل غير موجهة
قنابل غير موجهة
6. القوة المحركة
محرك توربيني نفاث HK-32
المحرك:
4
العدد:
25 ألف كجم لكلّ محرك
قوة الدفع:
