الصاروخ جو-جو الروسي R-77

[Warrior King]

ويُعرف لدى الناتو بإسم " AA-12 Adder " وهو صاروخ متوسط المدى مُطلق من الطائرات المقاتلة للقتال الجوي خلف مدى الرؤيا BVR Beyond Visual Range تم البدء في تطويره من قبل شركة Vympel NPO عام 1982 وظهر لأول مرة في معرض موسكو الدولي للطيران MAKS عام 1992 وأظلق عليه بعض الصحفيين بالغرب اسم " امرامسكي Amraamski " او الأمرام الروسي نظرا لكونه نظير الصاروخ الامريكية " أمرام AIM-120 AMRAAM "، ويدّعي مصنعيه أنه يمكنه ضرب الصواريخ جو-جو والصواريخ الجوالة والذخائر الذكية المُطلقة جوا وكذلك صواريخ الدفاع الجوي ولكن لم يتم التأكد من ذلك عمليا .

الآر-77 بعد اطلاقه يعتمد على في البداية على التوجيه بالقصور الذاني Inertial Guidance او بمعنى آخر على الاحداثيات المأخوذة مسبقا من رادار المقاتلة قبل اطلاقه + وصلة البيانات المشفّرة التي تحصل على تحديث للمعلومات والاحداثيات عن الهدف من رادار المقاتلة Mid-Course Update إلى أن يُصبح على مسافة 20 كم من الهدف فيقوم بتشغيل باحثه النشط Active Seeker لينفصل عن توجيه رادار المقاتلة ويعتمد على باحثه حتى لحظة الاصابة ( الأمرام الأمريكي يُفعّل باحثه النشط من مسافة 28 كم ) .

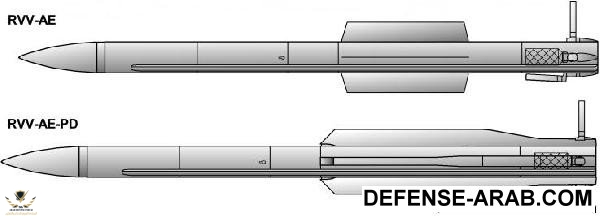

توجد 4 اصدارات من الصاروخ على النحو الاتي :

- النسخة R-77 أو RVV-AE ويبلغ مداه 80 كم ويحتوي على باحث راداري نشط يتم تفعيله على مسافة 20 كم من الهدف .

- النسخة R-77T او RVV-TE ويبلغ مداه 90 كم ويحتوي على باحث حراري سلبي يتم تفعيله على مسافة 15 كم من الهدف ويعتمد في التوجيه على الانبعاثات الحرارية من المقاتلة حتى اصابتها .

- النسخة R-77P او RVV-PE ويبلغ مداه 90 كم ويحتوي على باحث راداري سلبي يتم تفعيله على مسافة 25 كم من الهدف ويعتمد في التوجيه على الانبعاثات الرادارية الصادرة من المقاتلة حتى اصابتها .

- النسخة RVV-SD او Izdeliye 170-1 وهي مُحسّنة المدى حيث يصل الى 110 كم ومُعززة بمحرك دافع جديد يصل بسرعتها الى 4.5 ماخ بدلا من 4 ماخ للنسخ الاخرى بخلاف منظومة ملاحة بالقصور الذاتي INS بجانب الباحث الراداري النشط المدعوم بوصلة بيانات مُصحّحة للمعلومات عن الهدف Data-Link Target Correction ورأس حربي أكثر قوة وظهر لأول مرة في معرض MAKS 2009 .

- النسخة K-77M او Izdeliye 180 وهو نسخة متطورة مشتقة من RVV-SD مخصص لمقاتلة الجيل الخامس PAK FA ويتميز بالمدى المُحسّن الذي يمكن ان يصل الى 150 كم ومزود بباحث راداري يعمل بتقنية مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array ومازالت هذه النسخة قيد التطوير .

* المواصفات العامة :

- الطول : 3.6 متر ماعدا النسخة RVV-SD طوله 3.1 متر

- الوزن : 175 كج ماعدا النسخة RVV-SD وزنه 190 كج

- السرعة : 4 ماخ ( 4880 كم / ساعة ) ماعدا النسخة RVV-SD سرعته 4.5 ماخ ( 5490 كم / ساعة )

- الرأس الحربي : 22.5 كج ذو شحنة تدميرية مزدوجة

- آلية التفجير : طابة تقاربية بالليزر Laser Proximity Fuze

* الصاروخ ضمن التسليح جو-جو الأساسي للمقاتلة Mig-29M2 وMig-35


Thunderbolt



[Proenginner]

الصاروخ R-77 او K-77 بدا انتاجه منذ عدة عقود ومر بتطويرات عديدة ... لدينا احدث نسخة R-77M بانظمة توجيه جديدة ومدى مضاعف يقال ان مداه سيصل الى 160 كلم ومن المتوقع ان يدخل الخدمة مع بداية 2015.
With the new guidance sensors
K-77M could enter service as early as 2015
http://www.indiandefencereview.com/news/new-air-defence-missile-from-russia
K-77M is a long-range air-to-air missile intended for the Russian Air Force PAK T-50 stealth fighter and fitted with the most accurate radar-guidance system ever produced
The Active Phased Array Antenna (APAA) radar seeker has been designed to avoid the unlock of the missile by the target aircraft carrying out violent maneuvers in close proximity to get out of the seeker's angle-of-view. The APAA seeker features a wider angle-of-view than older narrow angle radar-based seekers thus minimizing missing the target.
the K-77M could be integrated onto existing Su-30 and Su-35 advanced fighter aircraft.
http://www.deagel.com/Air-to-Air-Missiles/K-77M_a002922001.aspx



[rajji2]

سِعر الصّارُوخ R-77 RVV-SD المعرُوف في إصطِلاح النّاتُو AA-12 هُو 800 ألف دُولاَر
سِعر الصّارُوخ R-77 RVV-AE هُو 600 ألف دُولاَر (طبعًا الجزَائِر إشترتهُ أرخَص من هذا السِّعر)

أمّا سِعر الــR-73M2 فهُو 320 ألف دُولاَر
سِعر الــR-73M1 هُو 270 ألف دُولار

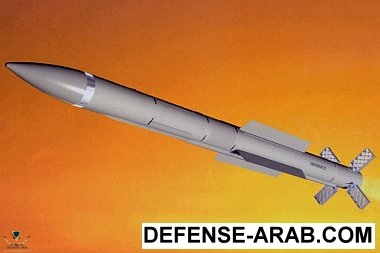

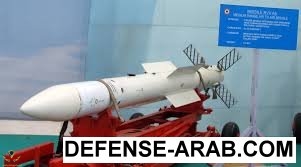

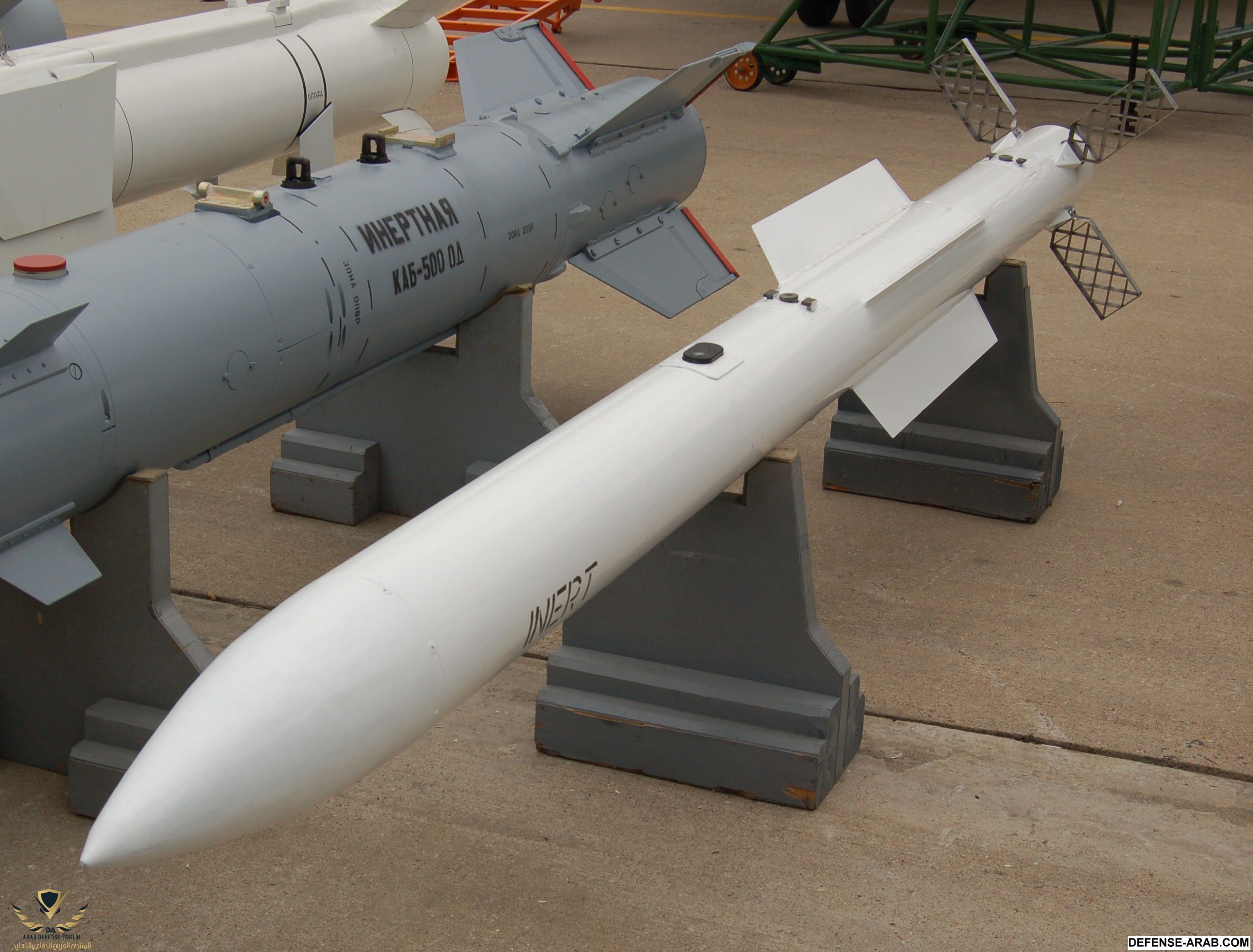

صُور :



[الدرع المصري]

صاروخ ممتاز و النسخة الاخيرة منه المزودة بباحث راداري ايسا ستكون اجرام و سفاح حقيقي يصعب حتى التحذير من خطرة بمعنى انه سيقتل في صمت مثل اشقائه ذوات الباحث السلبي , الروي ينهضون في صواريخ جو جو ببواحث اكثر تنوعا وقوة و مخالب اكثر فتكا من غيرها بينما يؤمنون طائراتهم التى تفتقد الشبحيه بالحمايه اللازمه ضد الصواريخ الغربية , اتمنى النجاح للروس من اجل عالم اكثر عداله و متعدد الاقطاب



[مخايل]

تنوع جميل في سوق السلاح يجعل العالم ذو خيارات اوسع ولا يجعلنا تحت رحمة طرف معين لبيعنا السلاح بالتوفيق لروسسا في هذ المجال فهم ملوك الصواريخ بجداره واستحقاق



[safelife]

ما هي فائدة الزعانف الخلفية الشبكية ​



[BERKUT_SU]

ما هي فائدة الزعانف الخلفية الشبكية ​

هذه اسطح تحكم بالصواريخ تتميز بانها اصغر حجما واخف وزن من الاسطح التقليدية ولا تحتاج الى سيرفو كبير للتحكم بها



[y.m.a.i]

هل تمتلكه اي دولة عربية غير الجزائر ؟



[rajji2]

هل تمتلكه اي دولة عربية غير الجزائر ؟

كانَت هُناك أنبَاء عن إمتِلاك سُوريا له إلاّ أنّه أمرٌ مُستبعَد



[BERKUT_SU]

كانَت هُناك أنبَاء عن إمتِلاك سُوريا له إلاّ أنّه أمرٌ مُستبعَد

موجود في سوريا



[y.m.a.i]

موجود في سوريا

هل مصر تمتلكه ؟



[سيف-الحق]

صورة للصاروخ R77 تحمله SU30 الجزائرية إلى جانب أخيه R77



[rajji2]

هل مصر تمتلكه ؟

صفقات مِصر مُعقّدَة وأُفَضّل أن يُجِيب أحد الإخوة الكِرام من مِصر لأنه معلُوماتِي إنّه موجُود



[crooz]

صورة للصاروخ R77 تحمله SU30 الجزائرية إلى جانب أخيه R77 ماشاء الله منظر لاكن انت ذكرت انها جميعها صواريخ الآر77 فلو تكرمت تزودنا بمعلومات عن الصاروخ الضخم اللي على اليمين وشكراً



[crooz]

اخ سيف الحق ياليت معلومات عن الصاروخ الضخم وشكراً



[سيف-الحق]

اخ سيف الحق ياليت معلومات عن الصاروخ الضخم وشكراً

كل المعلومات عن R-77 قد ذكرها الأخ Warrior King في بداية الموضوع



[crooz]

كل المعلومات عن R-77 قد ذكرها الأخ Warrior King في بداية الموضوع

نعم صحيح ولاكن الصورة التي ارفقتها فيها صاروخين مختلفين فأتمنا ان توضح الصاروخ الذي في وسط الجناح يبدو اضخم من الصاروخ الذي في الجانب الايسر للجناح وتحياتي



[سيف-الحق]

نعم صحيح ولاكن الصورة التي ارفقتها فيها صاروخين مختلفين فأتمنا ان توضح الصاروخ الذي في وسط الجناح يبدو اضخم من الصاروخ الذي في الجانب الايسر للجناح وتحياتي

المعذرة ٫٫ ظننت بأنّك تقصد الصاروخ r77 ,,, الصاروخ الثاني الكبير هو الصاروخ الروسي متوسّط المدى للقتال خلف مدى الرؤية R-27 vimpel و يعرف حسب تصنيف النيتو باسم ( AA-10 alamo ) ,,, ذو توجيه نصف نشط ٫٫ و هو نظير للصاروخ سبارو الأمريكي ٫٫ أهم خصائصه :

النوع : صاروخ جو جو متوسط المدى
بلد الاصل :روسيا
المصمم : فيمبل
الطول : 4 متر
المدى : من 80 كلم 130 كلم حسب النّسخة
الوزن:253 كلغ
السرعه:4,5 ماخ
الراس:39 كلغ
التوجيه : بالرادار شبه النشط
المنصات : عائلة السوخوي من السو15 وعئلة الميغ وياك 141
الانواع :R27-R-T-RE-TE-AE-EM

المدى حسب النّسخ المختلفة :
R-27R: up to 80 km
R-27T: up to 70 km
R-27ER: up to 130 km
R-27ET: up to 120 km
R-27EP: up to 130 km
R-27EA: >130 km


آخر تحديثات له تم تزويده بباحث رادار نشط مماثل للباحث المستخدم في الصاروخ R77



[crooz]

المعذرة ٫٫ ظننت بأنّك تقصد الصاروخ r77 ,,, الصاروخ الثاني الكبير هو الصاروخ الروسي متوسّط المدى للقتال خلف مدى الرؤية R-27 vimpel و يعرف حسب تصنيف النيتو باسم ( AA-10 alamo ) ,,, ذو توجيه نصف نشط ٫٫ و هو نظير للصاروخ سبارو الأمريكي ٫٫ أهم خصائصه :

النوع : صاروخ جو جو متوسط المدى
بلد الاصل :روسيا
المصمم : فيمبل
الطول : 4 متر
المدى : من 80 كلم 130 كلم حسب النّسخة
الوزن:253 كلغ
السرعه:4,5 ماخ
الراس:39 كلغ
التوجيه : بالرادار شبه النشط
المنصات : عائلة السوخوي من السو15 وعئلة الميغ وياك 141
الانواع :R27-R-T-RE-TE-AE-EM

المدى حسب النّسخ المختلفة :
R-27R: up to 80 km
R-27T: up to 70 km
R-27ER: up to 130 km
R-27ET: up to 120 km
R-27EP: up to 130 km
R-27EA: >130 km


آخر تحديثات له تم تزويده بباحث رادار نشط مماثل للباحث المستخدم في الصاروخ R77

الله يعطيك العافية على المعلومات يبدو انه صاروخ خطير وهل يوجد صاروخ غربي بنفس فئة هذا الصاروخ وايهما افضل من ناحية السرعة ومقاومت التشويش والمناورة لأن اجنحتة في الوسط كبيرة جداٍ



[سيف-الحق]

الله يعطيك العافية على المعلومات يبدو انه صاروخ خطير وهل يوجد صاروخ غربي بنفس فئة هذا الصاروخ وايهما افضل من ناحية السرعة ومقاومت التشويش والمناورة لأن اجنحتة في الوسط كبيرة جداٍ

نعم توجد نظائر غربية له ٫ أهمّها الصاروخ الأمريكي aim-7 sparrow لكن R-27 يتفوّق عليه بفارق كبير في المدى و السّرعة و المناورة و نمط التوجيه

هناك أيضا الصاروخ البريطاني ذو التوجيه الراداري نصف النّشط SKYFLASH ,, و هو صاروخ مشتق من الصاروخ الأمريكي aim-7 sparrow و خصائصه قريبة منه ٫٫٫
