الفرقاطه الكوريه الجنوبيه FFX


مقدمه :
بدأت كوريا الجنوبيه فى مشروع الفرقاطه FFX لاستبدال النسخ المتقادمه من الفرقاطه فئه Ulsan والكورفيت فئه Pohang .
الفرقاطه FFX من تصميم وتنفييذ (Daewoo Shipbuilding Marine & Engineering (DSME و
( Hyundai Heavy Industries (HHI .

بدأ العمل فى اول فرقاطه من المشروع FFX عام 2011 ودخلت الخدمه فى عام 2013 وسميت Incheon .
تقوم الفرقاطه بمهام البحث والانقاذ والدوريه الساحليه ومكافحه الغواصات .
تهدف كوريا الجنوبيه الى انتاج 24 فرقاطه .
مشروع FFX ينقسم الى 3 مراحل :
المرحله الاولى : FFX-I Batch , يتم بناء 6 فرقاطات
اول ثلاث سيتم انتاجهم فى احواض HHI و الفرقاطه الرابعه الى السادسه سيتم انتاجهم فى احواض STX
المرحله الثانيه : FFX-II Batch و يتم بناء 9 فرقاطات
تختلف عن المرحله الاولى فى استبدال المحرك واضافه 15 قاذف K-VLS لاطلاق صواريخ دفاع جوى متوسطه وبعيده المدى وهنجر اكبر لحمل هليكوبتر تزن 10 اطنان

المرحله الثالثه : FFX-III Batch , يتم بناء 9 فرقاطات
تختلف عن المرحله الثانيه فى زياده اعداد قواذف K-vls واستخدام I-mast

المواصفات العامه :

الازاحه : 2300 طن
الطول :114 متر
العرض :14 متر
الغوص :4 متر
السرعه :30 عقده
المدى : 5000 ميل
الطاقم : 140 فرد

التجهيزات الراداريه والالكترونيه :

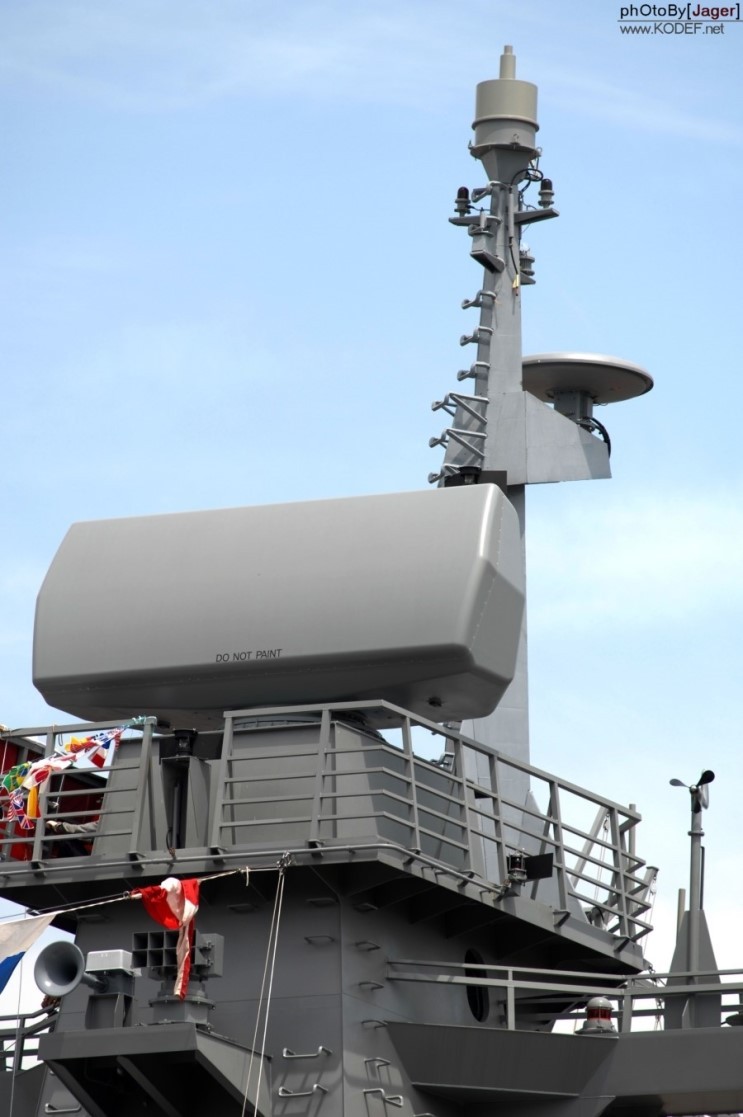

LIG Nex1 SPS-540k 3D surveillance radar similar to Thales Smart-s Mk2
2260933A51E934770E32D6

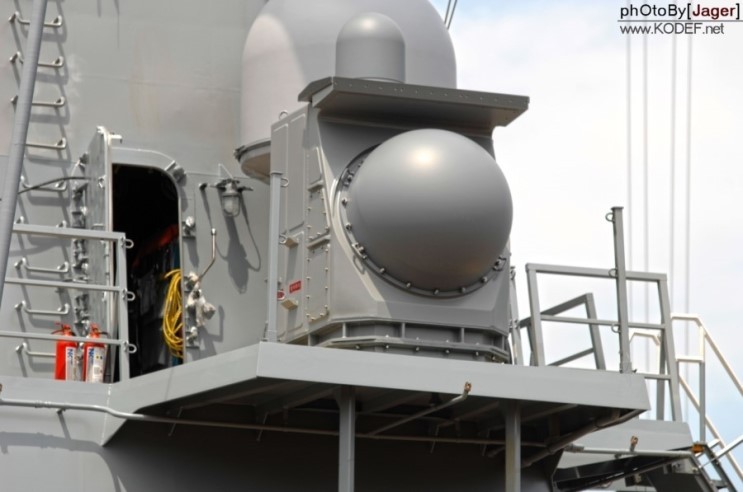

SPG-540k Guidance radar similar to Saab Ceros 200


LIG Nex1 SLQ-200K Sonata EW suite
213B9C3A51E93478172253

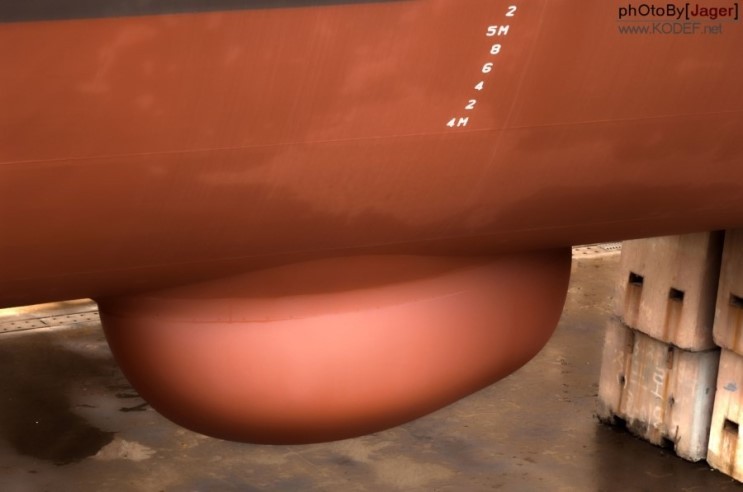

SQS-240 HMS sonar
0152BE3551E93479096AD8

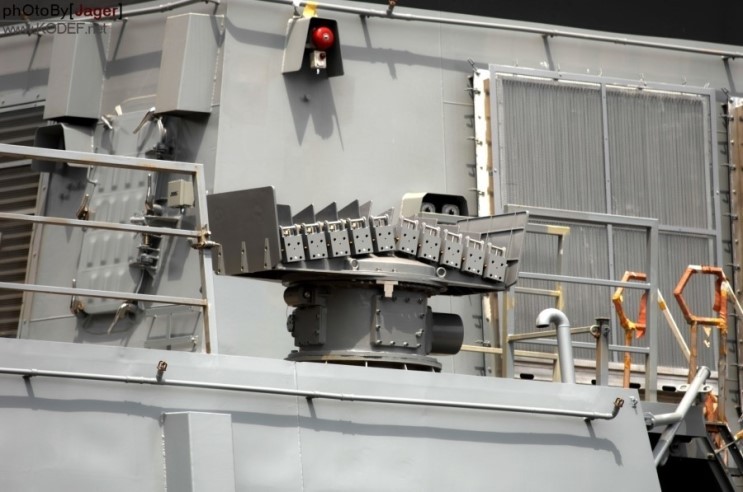

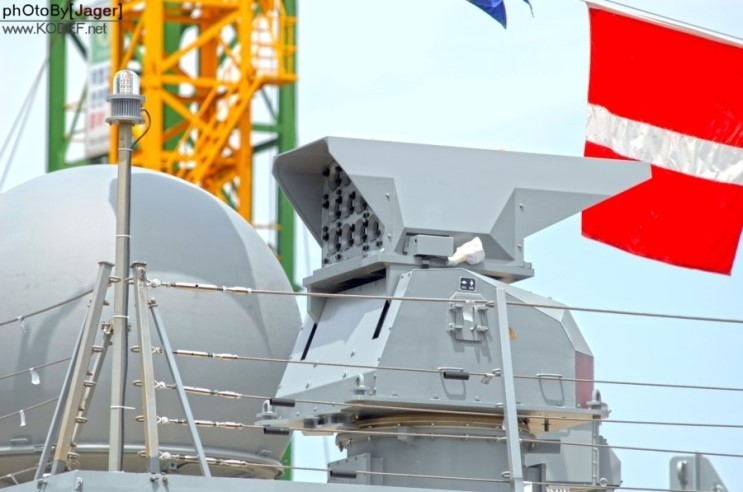

KDAGAIE Mk2 chaff Decoy
275A993A51E934782EF7AA

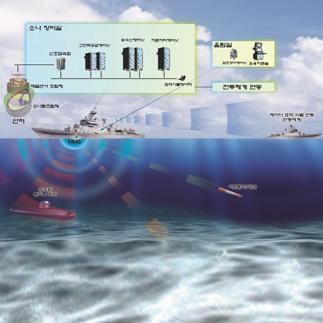

LIG Nex1 SLQ-261K TACM acoustic torpedo combat system
2367AD3A51E934780CDE42

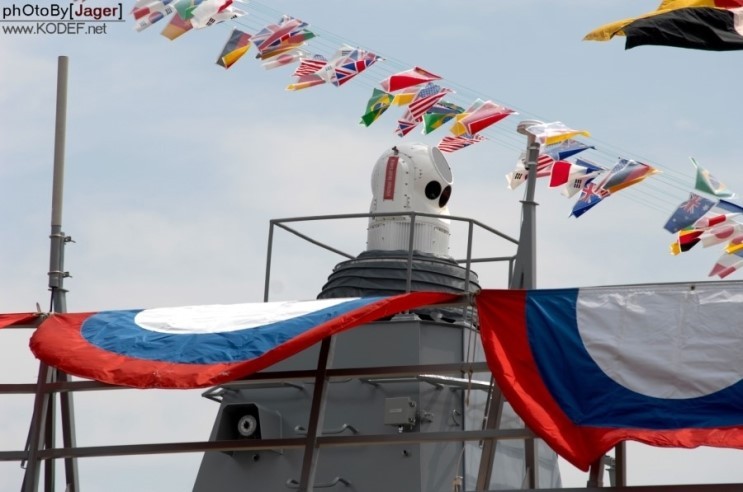

Long range Electro-Optical tracking system
0210EE3A51E93479015861

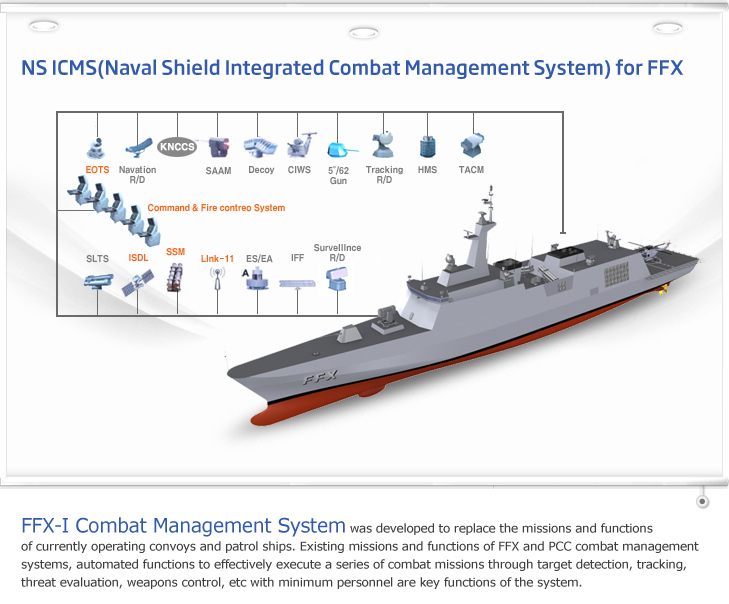

Samsung Thales Naval Shield Integrated Combat Management System


الاسلحه :

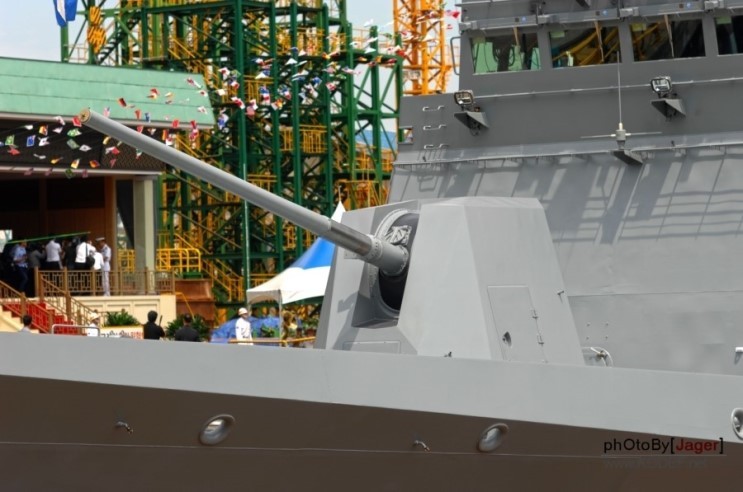

1x MK.45 Mod 4 127mm/L62 Main gun
2265E73851E934751D8620

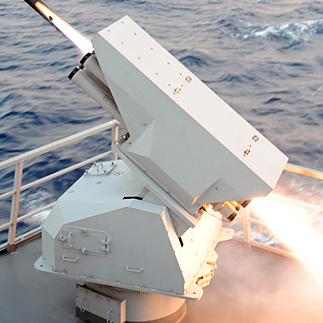

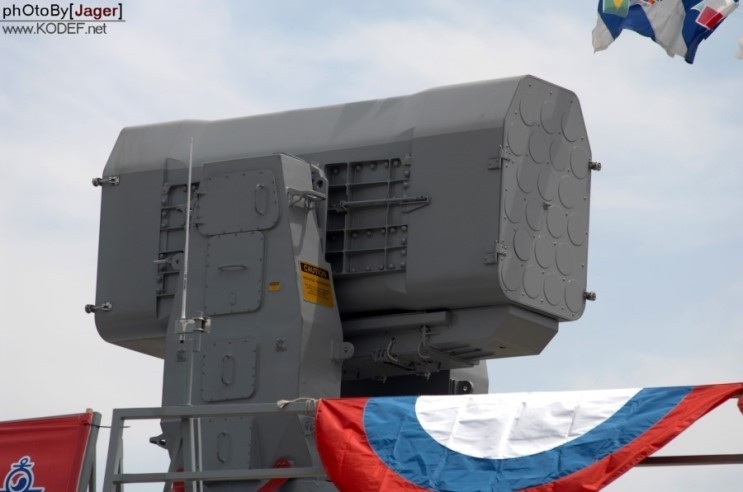

1x 21-cell Raytheon MK 49 RIM-116B SAM
223B2A3851E93476098F17

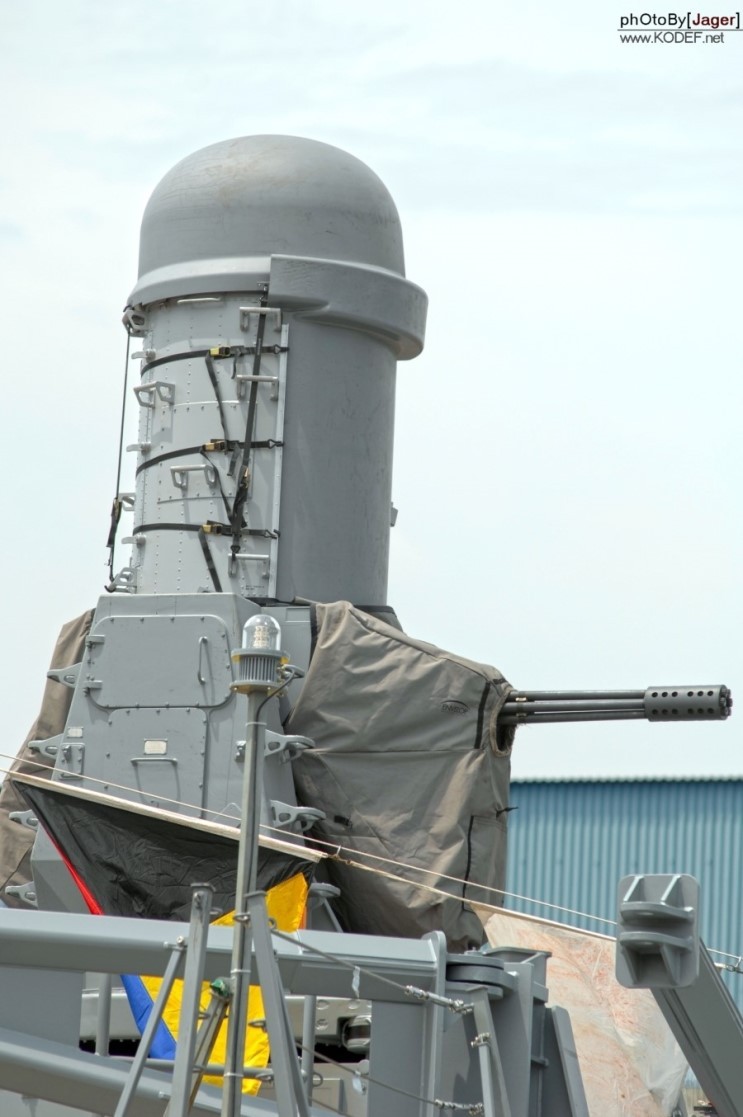

1x Palanx Block 1B CIWS
2503EF3851E934761576F6

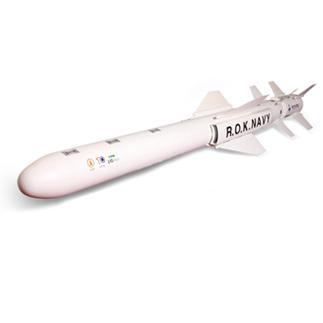

2x4 SSM-700k Hae Sung(C-star) anti-ship missile

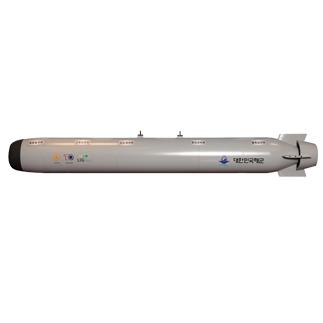

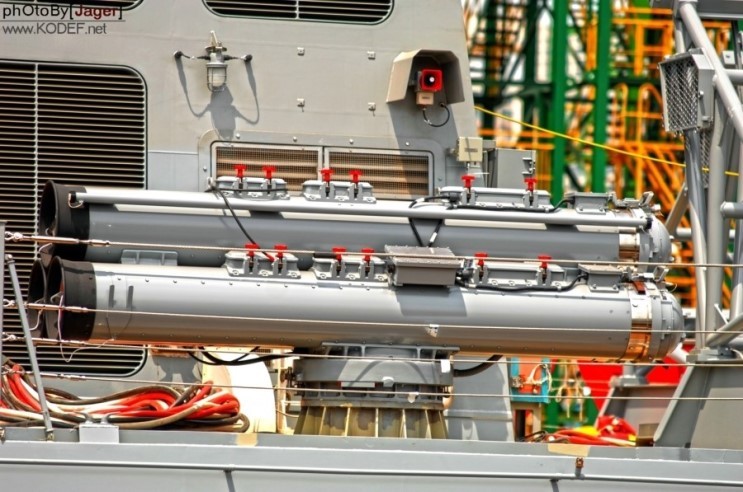

2x3 K745 Chung Sang Eo(Blue Shark) light weight torpedo launcher
0155923851E93477030748

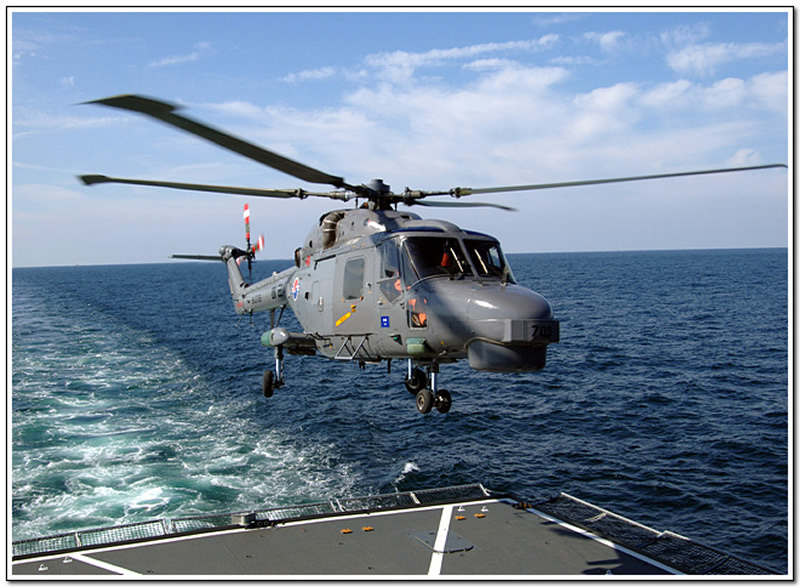

Hangar for Medium-lift helicopter
Super Lynx



من يوم ما الغواصات الكورية الشمالية الصغيرة وقعت المدمرة الكورية في فخ و دمرتها بالطوربيدات عرفت ان اسلحة الكوريين تقليدي و اللي بيقلد مش زي اللي بيبدع

من يوم ما الغواصات الكورية الشمالية الصغيرة وقعت المدمرة الكورية في فخ و دمرتها بالطوربيدات عرفت ان اسلحة الكوريين تقليدي و اللي بيقلد مش زي اللي بيبدع
اختلف معك تماما , عندما تمتلك عمالقه مثل دايو وهيونداى للصناعات الثقيله و مجموعه هانجين انت فى دائره التميز
كوريا الجنوبيه فى رأيى الشخصى تمتلك افضل احواض لصناعه السفن فى العالم ومن افضل الصناع ولكن
ربما مسرح عملياتهم فى ظل وجود الصين فرض عليهم لفتره سابقه العمل فى المياه الزرقاء لذلك
تجد ان عماد بحريتهم مدمرات KDX-II و KDX-III و اعداد كبيره من غواصات من KSS-I , KSS-II
و LPX Dokdo
لكن ربما حادثه الغواصه جعلتهم اكثر اهتماما بسفن الدوريه الساحليه كمشروع الفرقاطه اعلاه او مشروع اخر ك PKG Patrol Ship
FFX بالرغم من ان تصنيفها GP الا انها اكثر تميزا ك ASW

232 مليُون دُولاَر
ارخص من الامبسادور:mad:
الباتش الثانى سيكون فى حدود 350 مليون دولار
طبعا اسعار منخفضه لدرجه تحرق الدم ان اردت مقارنتها مع الفريم مثلا :D

ارخص من الامبسادور:mad:
الباتش الثانى سيكون فى حدود 350 مليون دولار
طبعا اسعار منخفضه لدرجه تحرق الدم ان اردت مقارنتها مع الفريم مثلا :D
موش شرط الـــFremm أخِي الكرِيم ، يعنِي قارِن أسعار الغرب وأمرِيكا مثلاً بسِعر واحدة من أثوى الفرقاطَات مثل الــTigr Corvette أو الــStergushchy Corvette ، الإثنين لم يتجاوزُوا 200 مليُون دُولاَر

موش شرط الـــFremm أخِي الكرِيم ، يعنِي قارِن أسعار الغرب وأمرِيكا مثلاً بسِعر واحدة من أثوى الفرقاطَات مثل الــTigr Corvette أو الــStergushchy Corvette ، الإثنين لم يتجاوزُوا 200 مليُون دُولاَر
انا لم اضع الروسى فى المقارنه لانه خارج المنافسه على مستوى الاسعار
انا اخترت الفريم تحديدا عندما ذكرت الباتش الثانى لان امكانياتهم تقريبا شبه متساويه
حتى التجهيزات اما بالتعاون مع طاليس او تجهيزات كوريه خالصه من LIG Nex1 واغلبها مقتبسه من طاليس
لذلك فرق السعر مستفز جدا

انا لم اضع الروسى فى المقارنه لانه خارج المنافسه على مستوى الاسعار
انا اخترت الفريم تحديدا عندما ذكرت الباتش الثانى لان امكانياتهم تقريبا شبه متساويه
حتى التجهيزات اما بالتعاون مع طاليس او تجهيزات كوريه خالصه من LIG Nex1 واغلبها مقتبسه من طاليس
لذلك فرق السعر مستفز جدا
وحتّى الــــSigma فسِعرُها جيِّد جدًّا إذ لا تتجاوَز فِي أقصَى تسلِيح 250 مليُون دُولاَر
