الفرقاطة "الاميرال غورشكوف"

[مار]

الرابط لا يعمل عندي

التسليح:

• مدافع
  1 × 130mm A-192M naval gun 2 × 14.5mm MTPU machine guns
• نظام أسلحة القتال القريب CIWS
  2 × Palash CIWS
• صواريخ
  16× UKSK مجموعتي قواذف (8×2) مزودة بصواريخ بي-800 أونيكس و/أو Kalibr.
  32 خلية (4 × 8) Redut VLS تزود بصواريخ عائلة S400/9M96 طويلة المدى و/أو صواريخ S350/9M100 قصيرة المدى
• طوربيدات:
  2 × 4 قاذف 330 ملم لطوربيد Paket-NK المضاد للطوربيدات والغواصات.



[القيصر الروماني.]

من الواضح ان التصميم الشبحي لها متواضع بعكس ال FREMM الفرقاطه الاوروبيه متعدده المهام ونسخه الدفاع الجوي منها. FREDA الفرقاطه الاوروبيه للدفاع الجوي​

كلام غير صحيح لان الفريم غير شبيحة بتاتا في الواقع فالفرقاطة Aquitaine كانت تحت الاعتراض المباشرة لمقاتلتي السو 30 /24 يوم 10 افريل عام 2018 شرق المتوسط ..في حين راقبت الفرقاطة الادميرال ايسن من عرض البحر الفرقاطة languedoc خلال الضربات الثلاثية ضد النظام السوري

http://www.opex360.com/2018/04/10/s...gate-aquitaine-de-facon-inamicale-dangereuse/



[القيصر الروماني.]

ايه الفرق بين الحب والعشق

هو الفرق عندي بين جورشكوف والفريم

الفرق هو four face Poliment 5P-20K multi-function S-band AESA radar و اقتراب دخول النسخة البحرية لل 40N6 missile بمدى 400 كلم على متن النظام

The Defense Ministry told the newspaper a new long-range guided missile is designed for shipborne Poliment-Redut. The trials of the new projectile are expected next year. Project 22350 frigates, project 20380 corvettes and other prospective warships carrying Poliment-Redut will be armed with them.


The new missile uses the technological experience of 40N6 missile and the family of 9M96 and 9M100 missiles. The exact tactical and technical characteristics are unknown so far, but the missile is likely to destroy aerodynamic targets at a distance of 400 km and an altitude of 35 km.



[القيصر الروماني.]

شكر خاص جدا للاستاذ فادى الشام على موضوعه عن الفاتنه الروسيه
بالمناسبه الصوره الثالثه لزورق الصواريخ Project 21630 Buyan
نقطه اخرى 32 Redut-K vls cells الخاصه بصواريخ كل خليه تحتوى على 4 صواريخ
كان هناك تضارب كبير حول تلك النقطه لفتره طويله اذا ما كانت نسخه خاصه بالفتياز او الاس 400
ولكن العديد من المصادر رجحت فى النهايه انها نسخه مشابهه للاس 400 . الرابط التالى ستجد النسخ المعروضه من مكتب التصميمات
http://z13.invisionfree.com/TheBelkanEmpire/index.php?showtopic=140
الفرقاطه شهدت تأخر كبير فى بدايه البناء لانتظار اكتمال منظمات الاطلاق UKSK . Redut بالاضافه لمشاكل خاصه بالتمويل
وشهدت تاخر فى بدء التجارب لما يقرب من العام بسبب عدم جاهزيه المدفع الرئيسى الجديد A-192M
المفترض ان الروس كان لديهم نيه لادخال ما بين 30-40 ولكن التأخير اجبرهم على تقليص العدد مؤقتا ل 20 فرقاطه

6 فرقاطات فقط حاليا وليس 20 مشاكل التاخير كانت بسبب عدم توافق منظومات البوليمونت -ريدوت مع صواريخ 9M96E2 كما انه 4 اربع قواذف في الخلية في حال جهزت بصاروخين الاصغر quad-packed 9M100/9M96 بمدى 40/10 كلم

https://wikileaks.org/gifiles/docs/...-naval-air-defence-system-delayed-due-to.html
http://www.navyrecognition.com/inde...0-gorshkov-class-frigate-to-russian-navy.html

http://mil.today/2018/Weapons1/



[ابو عبد الرحمن..]

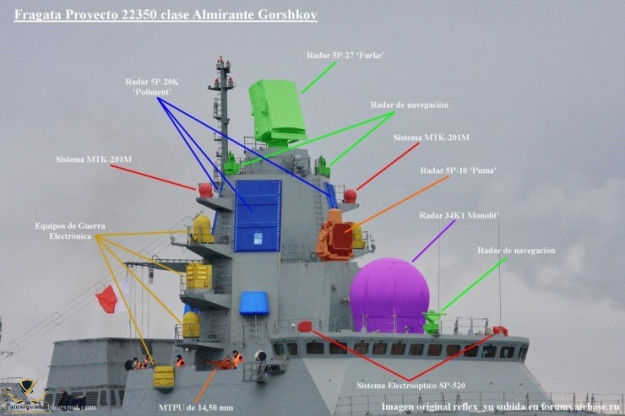

الفرق هو four face Poliment 5P-20K multi-function S-band AESA radar و اقتراب دخول النسخة البحرية لل 40N6 missile بمدى 400 كلم على متن النظام

The Defense Ministry told the newspaper a new long-range guided missile is designed for shipborne Poliment-Redut. The trials of the new projectile are expected next year. Project 22350 frigates, project 20380 corvettes and other prospective warships carrying Poliment-Redut will be armed with them.


The new missile uses the technological experience of 40N6 missile and the family of 9M96 and 9M100 missiles. The exact tactical and technical characteristics are unknown so far, but the missile is likely to destroy aerodynamic targets at a distance of 400 km and an altitude of 35 km.
مشاهدة المرفق 146635

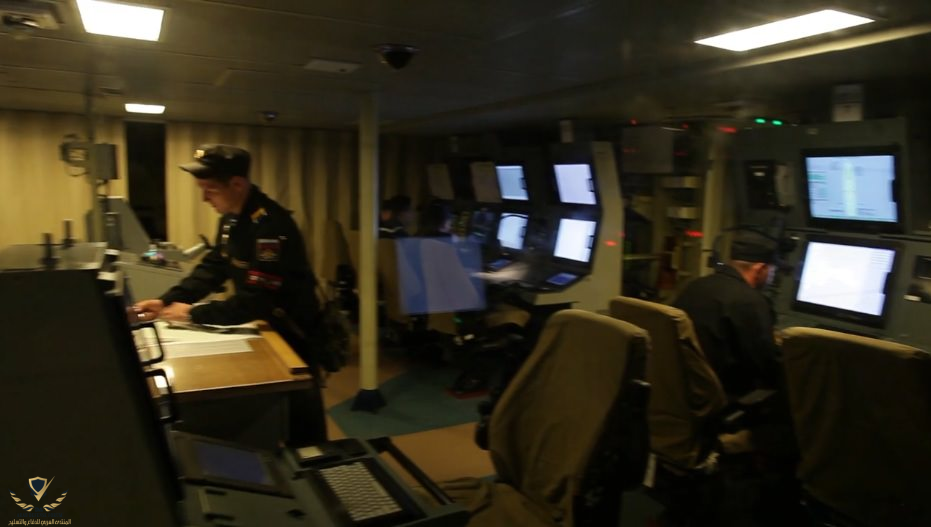

مشاهدة المرفق 146633

يعني نقدر نقول ان هذا الردار مكافئ لرادار السي فاير الفرنسي



[ابو عبد الرحمن..]

التسليح:

• مدافع
  1 × 130mm A-192M naval gun 2 × 14.5mm MTPU machine guns
• نظام أسلحة القتال القريب CIWS
  2 × Palash CIWS
• صواريخ
  16× UKSK مجموعتي قواذف (8×2) مزودة بصواريخ بي-800 أونيكس و/أو Kalibr.
  32 خلية (4 × 8) Redut VLS تزود بصواريخ عائلة S400/9M96 طويلة المدى و/أو صواريخ S350/9M100 قصيرة المدى
• طوربيدات:
  2 × 4 قاذف 330 ملم لطوربيد Paket-NK المضاد للطوربيدات والغواصات.

هل يمكن الجمع بين صواريخ اونيكس و كاليبر و الصواريخ المضادة للغواصات في ال16 خلية
و هل يمكن الجمع صواريخ الدفاع الجوي البعيد والقريب المدى في ال 32 خلية وسمعت انها تحمل صواريخ دفاع جوي متوسط المدى (50كم) هل يمكن اضافتها كلها في ال 32 خلية



[Paton]

6 فرقاطات فقط حاليا وليس 20 مشاكل التاخير كانت بسبب عدم توافق منظومات البوليمونت -ريدوت مع صواريخ 9M96E2 كما انه 4 اربع قواذف في الخلية في حال جهزت بصاروخين الاصغر quad-packed 9M100/9M96 بمدى 40/10 كلم

https://wikileaks.org/gifiles/docs/...-naval-air-defence-system-delayed-due-to.html
http://www.navyrecognition.com/inde...0-gorshkov-class-frigate-to-russian-navy.html

http://mil.today/2018/Weapons1/

المشاركه من 4 سنوات
فى وقتها كان مدرج فى برنامج روسيا للتسليح 2011-2020 واللى كان تعديل لبرنامج سابق والتى تعدلت حاليا مره اخرى 2018-2027
كان المستهدف وقتها 20 فرقاطه على ان يكون 6 فى الخدمه قبل 2020 , بتصريحات متكرره وقتها من قائد القوات البحريه السابق فيكتور شركوف
مشكله التأخير الاساسيه كانت فى المحرك بعيدا عن مشكله منظومه البوليمونت-ريدوت ووقتها كانت تكلفه الاصلاح ضخمه وهو سبب تأجيل الدخول للخدمه من 2015 الى 2017
In December 2014 it become known That the ship's engine needs serious repair. However, at Severnaya Verf, any problems with the ship equipment were denied. At the end of April 2015, FlotProm found out that the repair of the burned-down engine of the frigate Admiral Gorshkov would cost 135 million rubles.
على العموم الامر لن يتوقف عند 6 فرقاطات , اغلب المشاكل التقنيه المتعلقه بالسفينه ومكوناتها انتهت وحتى مشاكل احواض السفن فى الالتزام بعمليه البناء ستنتهى قريبا وفى الاغلب الروس سيكون لديهم اتفاق على بناء عدد جديد من الفرقاطات
https://flotprom.ru/2018/Вмф32/



[morocco-empire]

الرابط لا يعمل عندي

الصواريخ :
16 خلية UKSK مجموعتي قواذف (8×2) مزودة ب 16 صاروخ بي-800 أونيكس و/أو Kalibr.
32 خلية Redut VLS (4 × 8) مزودة ب 32 صاروخ عائلة S400/9M96 طويلة المدى و/أو 128 صاروخ S350/9M100 قصيرة المدى
