الـمـوت الـقـادم مـن الـسـمـاء Paveway II

[فادي الشام]

Paveway II Plus Laser Guided Bomb

قنبلة موجهة بالليزر Paveway II Plu
GBU-49
Made in America

لوكهيد مارتن

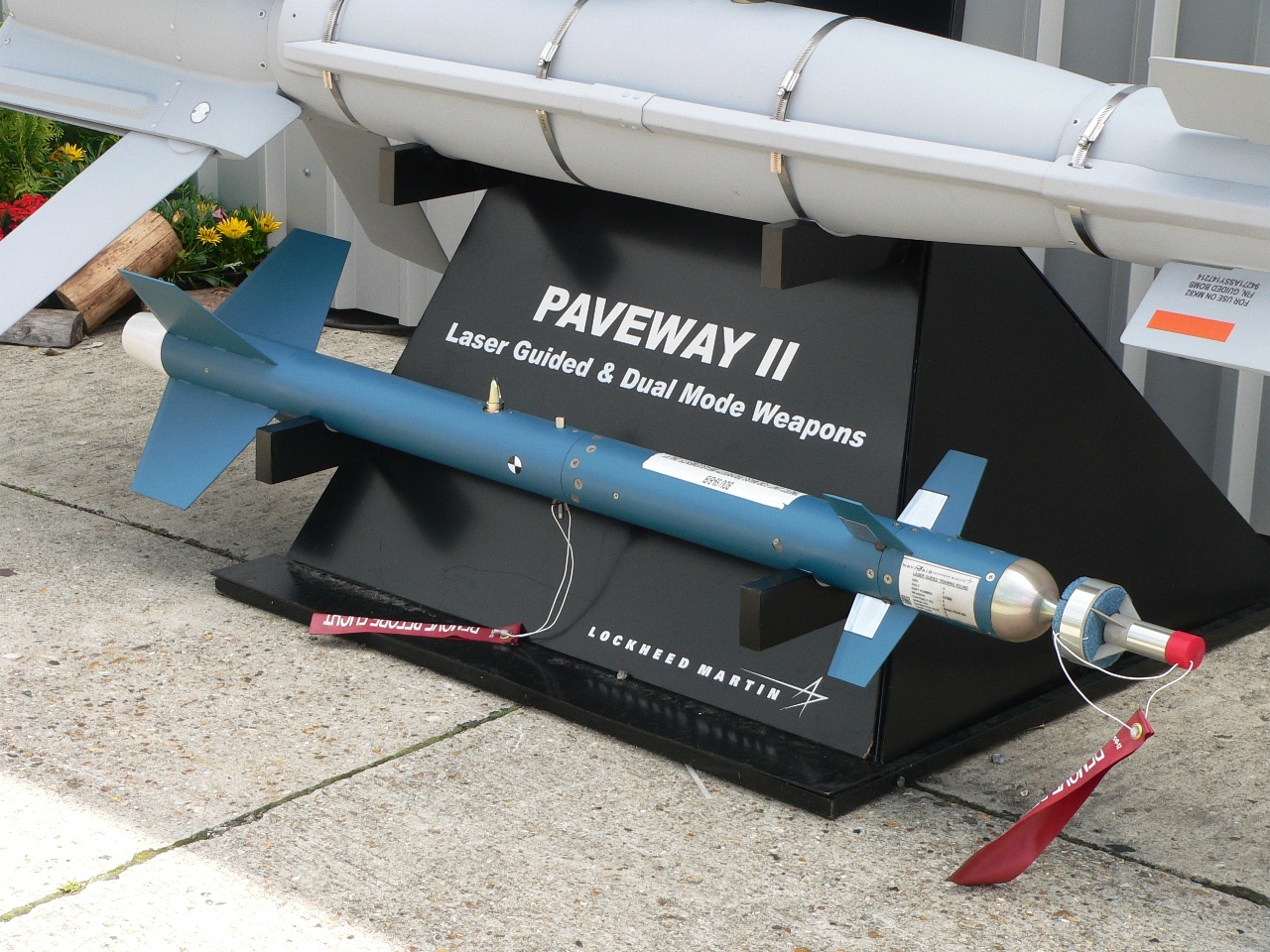

Paveway II Plus - LGB

قنبلة ذكية دقيقة التوجيه شديدة التدمير

قدرة عالية على اختراق الدروع و الاسمنت المسلح و دشم الفولاذ

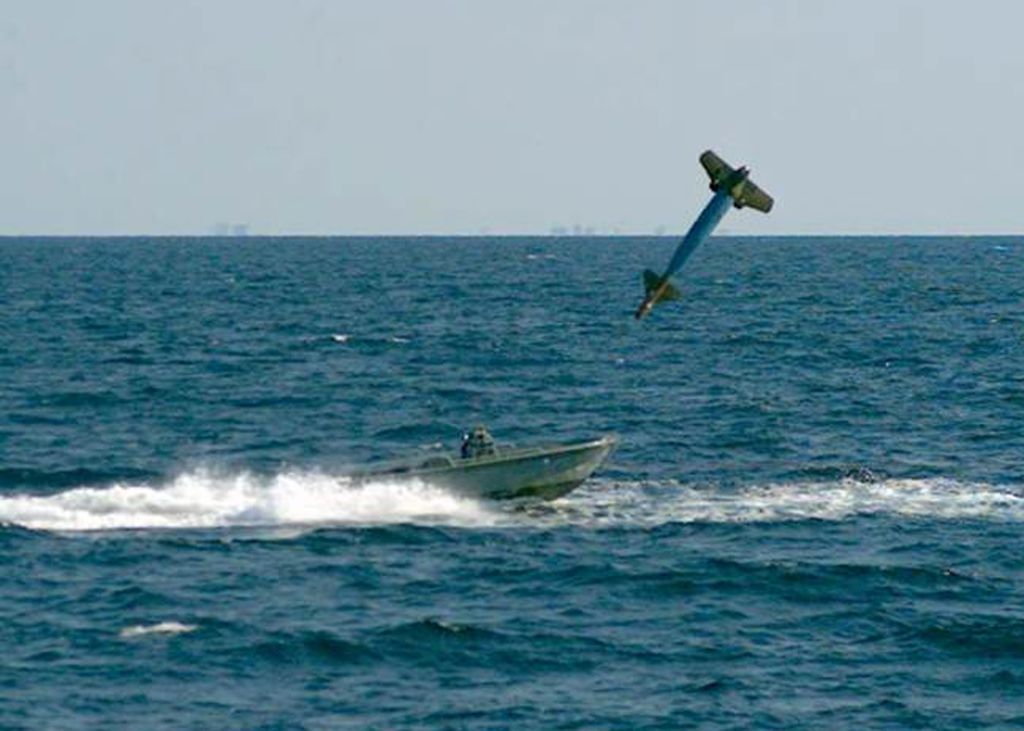

و تقسم الزوارق الصغيرة السريعة الى نصفين

تصطاد الدبابات المتحركة من مسافة 14 كم بدون نسبة خطأ

تخترق الحصون و التحصينات بدون أضرار جانبية

تمتلك نظام توجيه ذكي مدمج معقد متطور عن GBs

قاذفات الرافال تعتمد على القنابل الذكية Paveway II Plus - LGB

قطر القنبلة 270 ملم

الطول : 3.33 م

الوزن : 277 كغ

وزن الرأس الحربي : 87 كغ

المدى المُجدي : 14800 م

سلاح الجو الأمريكي

منح شركة لوكهيد مارتن 400 مليون دولار لتزويده بالمزيد و المزيد من قنابل
Paveway II

خاص للمنتدى العربي للدفاع و التسليح - فادي الشام​



[جلاد المجوس]

مالفارق بينها وبين البيفوي 4
وشاكر لك مجهودك الجبار بالمنتدى



[AL RAGH]

قنابل Pave Way2

هي الجيل الثاني من عائلة قنابل بيفواي الموجهة ليزرياً، وتم تطويرها في منتصف السبعينيات ودخلت الخدمة في العام 1977. وتتميز عن الجيل الأول من حيث تزويدها بالإلكترونيات الأكثر تقدماً، وتمتعها بقدرة مناورة أفضل، وسعرها الأرخص، واعتماديتها الفضلى، والقدرة على طي أجنحتها. أما أهم النماذج التي تنتمي إلى عائلة بيفواي 2 فهي:
1. جي بي يو 10 تعتمد على قنبلة مارك 84 التي تزن 900 كجم.
2. جي بي يو 16 تعتمد على قنبلة مارك 83 التي تزن 450 كجم.
3. جي بي يو 12 تعتمد على قنبلة مارك 82 التي تزن 250 كجم.
استخدمت هذه القنابل بكثافة خلال حرب الخليج وكانت نتائجها فعالة، لذا استخدمت على نطاق واسع، وما يشير إلى ذلك أنه في 25 يناير 1991، أي بعد أسبوع على اندلاع المعارك في الخليج، وأوصى سلاح الجو الأمريكي على 1720 عدة تحويل إلى قنابل بيفواي 2.
وتتميز وحدة القنابل الموجهة (BGU – 10. BGU – 12) ذات الأجنحة المنطوية (Pave Way II) بالآتي:
1. مجموعة العدسات البصرية، موضوعة في غطاء مصنوع من البلاستيك، المصنع بطريق الحقن، لإقلال الوزن وزيادة الصلابة.
2. زيادة في حساسية الباحث.
3. إقلال الزمن اللازم لتشغيل البطارية الحرارية بعد الإطلاق.
4. زيادة درجة انحراف زعانف التشغيل Canard، مما يؤدي إلى زيادة قوة المناورة.
5. زيادة زاوية رؤية الباحث Dctector، (مجال رؤية باحث المجموعة Pave Way II أكبر من مجال رؤية الباحث الآخر بمقدار 30 %).

​



[AL RAGH]

Paveway™ IV
TypePrecision-Guided Munition
Place of originUnited Kingdom
Service history
In service2008
Used byRoyal Air Force, Royal Saudi Air Force [1]
WarsOperation HERRICK (Afghanistan)
Operation ELLAMY (Libya)
2014 military intervention against ISIS (Iraq)
Production history
ManufacturerRaytheon
Specifications
Weight500 lb (230 kg)
Guidance
system
Inertial, GPS Aided Inertial and/orSemi-Active Laser
Launch
platform
Harrier GR9/9a
Panavia Tornado GR4
Eurofighter Typhoon​



[عبدالرحمن العنزي]

بالله يا اخوان واحد ينزل لنا الي صنعتها شركة الالكترونيات المتقدمة



[AL RAGH]

بالله يا اخوان واحد ينزل لنا الي صنعتها شركة الالكترونيات المتقدمة

الالكترونيات المتقدمة السعودية تصنع رؤوس قنابل ليزر GBU-12



[MIA1]

الالكترونيات المتقدمة السعودية تصنع رؤوس قنابل ليزر GBU-12

هذا نظام تهديف وتصويب بالليزر



[عبدالرحمن العنزي]

فيه صوره ثانيه



[عبدالرحمن العنزي]

احد الصناعات المشتركة مع ريثيون
هو صناعة قنابل بافاواي بالمملكة

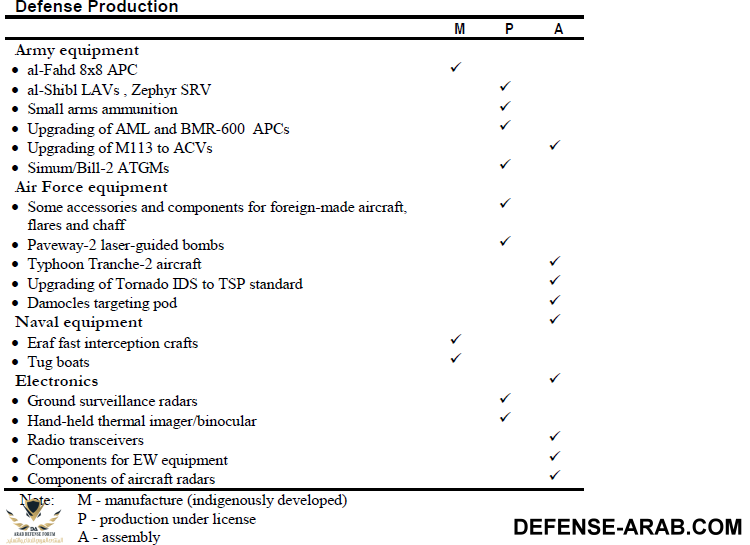

مشاهدة المرفق 10827





كما اننا نصنع قنابل ال GBU-10 و GBU-12





;l
​



[MIA1]

بالله يا اخوان واحد ينزل لنا الي صنعتها شركة الالكترونيات المتقدمة

http://defense-arab.com/vb/threads/83949/
تفضل بقراءة هذا الموضوع



[AL RAGH]

هذا نظام تهديف وتصويب بالليزر

نظام التصويب الليزري الذي يتم تركيبه علي القنبلة MK82 ضمن التول كيت لتحويلها الي قنبله ذكيه موجهه بيف واي 2 طراز GBU_12



[F15as]

السعوديه اول دوله تمتلك هالقنابل



[adel dwedar]

قاهرة التحصينات الشديدة
قنبلة لها كل الاحترام
عندما يتم اطلاقها اعرفوا ان هذة المنطقة سيحدث بها دمار كبير
شكرا فادى على الموضوع



[العميد:أسعد عمر قلي]

قاهرة التحصينات الشديدة
قنبلة لها كل الاحترام
عندما يتم اطلاقها اعرفوا ان هذة المنطقة سيحدث بها دمار كبير
شكرا فادى على الموضوع

قنبلة مرعبة حقاً



[adel dwedar]

قنبلة مرعبة حقاً

الفيديوهات هذة لل جي دام
وليست للبيفوالى



[rajji2]

يصِل سِعرُها إلى 45 ألف دُولاَر



[AL RAGH]

الفيديوهات هذة لل جي دام
وليست للبيفوالى

بالفعل هي GBU 32
اي الجدام توول كيت بلاس القنبلة MK 83​



[فادي الشام]

قـنـابـل الإعـدام بـافـواي 4​



[فادي الشام]

استهداف بارجة اماراتيه بالمخا​



[فادي الشام]

ماليزيا تدمج قنابل GBU-12 Paveway II على Su 30MKM
