مـدمـرة الـدبـابـات ST1

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,085 62 0
الدولة
Syrian Arab Republic (Syria)

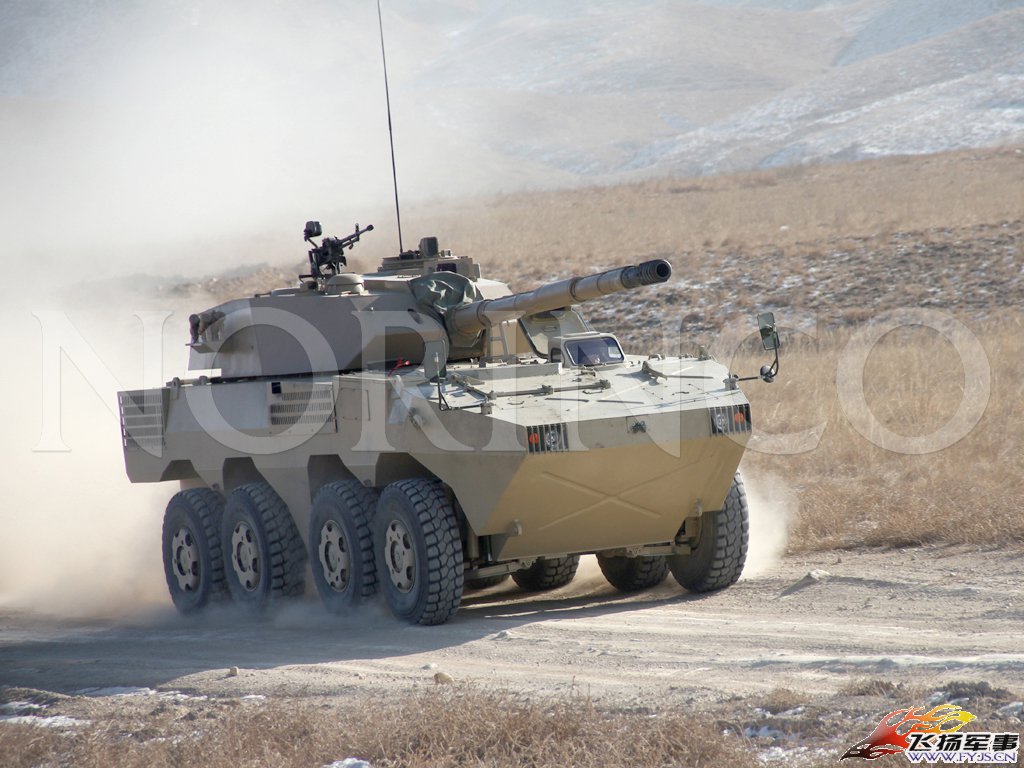

ST1 tank destroyer armoured
قاتلة الدبابات ST1

ST1_105mm_tank_destroyer_8x8_wheeled_armoured_vehicle_NORINCO_China_Chinese_defense_industry_military_equipment_640_001.jpg


Made in China - 2014

ST1_8x8_tank_destroyer_AirShow_China_2014_International_defense_aviation_aerospace_exhibition_Zhuhai_002.jpg


مركبة مدرعة خفيفة مع تسليح ثقيل
مهمتها إفتراس دبابات القتال الرئيسية في الميدان
تتواجد في الجبهة و في الخطوط الأمامية تحديداً
مٌسلحة بقذائف خارقة مضادة للدروع
سرعة المدمرة 100 كم بالساعة


ST1_105mm_tank_destroyer_8x8_wheeled_armoured_vehicle_NORINCO_China_Chinese_defense_industry_military_equipment_004.jpg


الـتـسـلـيـح
  1. مدفع 105 ملم مع نظام قناص متقدم
  2. صواريخ السهم الأحمر المضادة للدبابات
  3. مدفع رشاش 12.7 ملم
  4. مدفع رشاش 7.62 ملم
ST1_8x8_tank_destroyer_AirShow_China_2014_International_defense_aviation_aerospace_exhibition_Zhuhai_001.jpg


تصطاد الدبابات المتحركة و الثابتة في الليل و النهار
بفضل أحدث تقنيات الكشف و الملاحقة و الاستهداف و التهديف

ST1_105mm_tank_destroyer_8x8_wheeled_armoured_vehicle_NORINCO_China_Chinese_defense_industry_military_equipment_007.jpg


جيش الشعب الصيني سيتجهز بآلاف المدمرات من هذة الفئة


خاص للمنتدى العربي للدفاع و التسليح - فادي الشام

يا فادي الشام
اليست تلك النسخة الصينية (تقليد) لمدرعة B1-Centauro صائدة الدبابات الايطالية التي ظهرت في مناورات الجيش المصري
صورتها من المناورة المصرية

يا فادي الشام
اليست تلك النسخة الصينية (تقليد) لمدرعة B1-Centauro صائدة الدبابات الايطالية التي ظهرت في مناورات الجيش المصري
صورتها من المناورة المصرية
نعم هي تقليد لعدة أنواع من صائدات الدبابات الغربية

ماهي قدرتها على تدمير الدبابات عالية التدريع مثل الليبورد والميركافا والأبرامز 2 ??
وشكرا لك اخ فادي على ما تقدمه

يا فادي الشام
اليست تلك النسخة الصينية (تقليد) لمدرعة B1-Centauro صائدة الدبابات الايطالية التي ظهرت في مناورات الجيش المصري
صورتها من المناورة المصرية

المواصفات الأساسية المميزة للسنتوروتدريع أمامي مائل، ومقدمة الشاسيه مرتفعة، والجزء الأمامي للمقدمة يميل إلى الوراء أسفل البدن، وسطح البدن أفقي، ومؤخرة البدن التي تميل إلى الداخل بها باب يُفتح جهة اليمين.

والبرج أقرب إلى المؤخرة عنه من المقدمة، مع فتحة خارجية مميزة، وجوانب البرج يميلان إلى الداخل قليلاً مع منصة لأربع قاذفات قنابل دخانية على كل جانب، ومدفع عيار 105 مم أو 120 مم بارز عن المقدمة، ومزود بنظام إخماد للفوهة وكُم حراري، وجهاز لاستخلاص الدخان.

ولها أربع عجلات سير كبيرة في كل جانب، مع مسافة أكبر قليلاً بين عجلتي السير الأولى والثانية.


ويميل الجزء العلوي للبدن إلى الداخل، مع فتحات تهوية في الجانب الأيمن للبدن فوق عجلتي السير الأولى والثانية.

الاستخدام: قانصة دبابات، واستخدامات أخرى!!



المواصفات العامة والفنية
نظام ادارة النيران الشهير جاليلو
1. المواصفات العامةأ. الطاقم : أربعة أفراد.ب. الوزن القتالي : 25 طناً.
ج. الأبعاد :
(1) الطول مع المدفع : 8.555 م(2) طول البدن:7.85 م(3) العرض:3.05 م.(4) الارتفاع:2.735 م.(5) الخلوص من الأرض:0.417 م.


(6) المسافة بين محاور العجلاتالأولى والثانية:1.6 م.الثانية والثالثة:1.45 م.الثالثة والرابعة:1.45 م.

هـ. القدرات والإمكانيات :(1) السرعة القصوى على الطرق
أكثر من 105 كم/ ساعة.(2) المدى الأقصى:800 كم.(3) عمق غوص الماء:1.5 م (متر ونصف).(4) اجتياز العوائق الرأسية:0.55 م.(5) اجتياز الخنادق:1.2 م.(6) الانحدار:60%.(7) الميل الجانبي:30%.(8) القدرة النوعية:20.8 حصان/ طن.

2. قوة النيران :

أ. التسليح الرئيسي
(1) النوع والعيار:مدفع، عيار 105 و 120 ملم(2) زاوية الاتجاه: 360 درجة(3) زاوية الارتفاع:+15درجة.(4) زاوية الانخفاض:-6 درجة.(5) شدة الذخيرة:40 طلقة، عيار 105 مم أو 120 مم
ب. التسليح الثانوي(1) النوع والعيار:رشاش متعدد الأغراض عيار 7.62 مم(2) نظام العمل:متحد المحور(3) شدة الذخيرة:4000 طلقة، عيار 7.62 مم.

ج. التسليح التبادلي

·مدفع، عيار 25 مم.
·مدفع، عيار 60 مم.
·رشاش ثقيل عيار 12.7 مم.ج. التسليح الإضافي:ثماني قاذفات قنابل دخانية، أربع في كل جانب.


3. خفة الحركة والقدرة على المناورة

أ. المحرك
(1) نوع المحرك: IVECO – FIAT - VTCA.
(2) نوع الوقود: ديزل.
(3) نظام العمل: مزود بشاحن توربيني .
(4) نوع التبريد: مياه.
(5) عدد الأسطوانات: 16 أسطوانة.
(6) القدرة: 520 حصاناً.
(7) عدد اللفات: 2300 دورة/ دقيقة.

ب. أجهزة نقل الحركة

(1) النوع: يدوية.
(2) عدد السرعات: أربع سرعات أمامية، وواحدة خلفية.
(3) عدد عجلات السير: ثماني عجلات، أربع في كل جانب.
(4) نظام الدفع: 8 ×8
ج. نظام الكهرباء: 24 فولت.
4. القدرة على البقاء
أ. التدريع
(1) التدريع: فولاذي.
(2) التدريع: سري.
ب. الإخفاء أثناء التحرك
· تجهيزة خارجية تنفث ستارة دخان، من طريق حقن الوقود داخل أنابيب العادم.

· أربعة أزواج من قاذفات قنابل دخانية.

ج. نظام حماية من أسلحة التدمير الشامل : متوافر نظام حماية من الأسلحة النووية والبيولوجية والكيماوية NBC.

د. أجهزة الرؤية الليلية : أجهزة رؤية ليلية حرارية .

هـ. نظام اكتشاف الحرائق: متوافر نظام لاكتشاف الحرائق وإخمادها آلياً.

5. التجهيزات الإضافية

أ. أبراج متعددة بتسليح متنوع.

ب. دروع إضافية في الأماكن المهمة.

ج. خزانات وقود إضافية.

د. ونش في مقدمة المركبة.

هـ. معدات تجهيز هندسي.

و. مؤازر آلي للعجلات الأمامية الأربع.

ز. نظام مركزي لمعايرة الضغط داخل الإطارات.

6. بدء الإنتاج: عام 1993.

7. المصنعون: IVECO – FIAT (إيطاليا).


The third user to operate the Centauro is the Egyptian Army

ماهي قدرتها على تدمير الدبابات عالية التدريع مثل الليبورد والميركافا والأبرامز 2 ??
وشكرا لك اخ فادي على ما تقدمه
تتسلح السنتارو بمدفع رئيسي عيار 105 او 120مم قادر علي اطلاق جميع القذائف المعتمدة من حلف الناتو وهو قادر علي تدمير او اعطاب اقوي الدبابات الحديثه تدريعا خصوصا عند ضربها في نقاط الضعف الاقل تدريعا

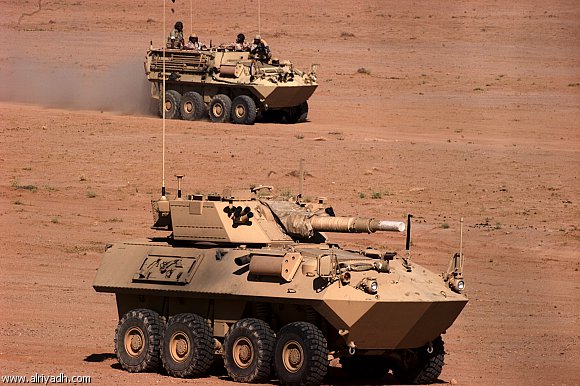

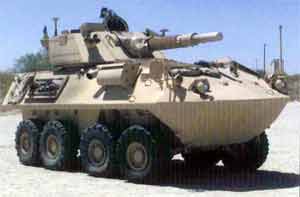

اخي فادي هل هذي المدرعتين تعتبر صائدة الدبابات التي يمتلكها الحرس الوطني



images


هو مدفع هاون امريكي بريطاني من طراز (Armoured Mortar System II (AMS II عيار 120 ملم وهو انتاج مشترك بين شركتي BAE SYSTEM البريطانية وشركة جنرال داينمكس الامريكية


هو مدفع هاون امريكي بريطاني من طراز (Armoured Mortar System II (AMS II عيار 120 ملم وهو انتاج مشترك بين شركتي BAE SYSTEM البريطانية وشركة جنرال داينمكس الامريكية
لا أعتقد انه هاون انا شفت ذخائره وهي مشابه وبحجم ذخائر دبابات
انظر الی هذا الفديو في بداية المقطع راح تشوف ذخائر هالمدرعات


Armoured Mortar System II (AMS II)



BAE Systems Royal Ordnance Defence in partnership with General Dynamics Land Systems has designed the turreted 120mm mortar. Based on an operational analysis performed at the RO Defence center Shrivenham which recognised the changing operational demand for tactical fire support doctrine, a low-weight and cost-effective platform mounting a breech-loaded 120mm mortar system was conceived. The result was the 2.5 ton AMS II mounted on light and medium armoured, wheeled or tracked armour vehicles, allowing strategic air portability.

The AMS II has a single smoothbore breech-loading 120mm mortar weapon, capable of firing a full range of munitions to 10,000m. Claimed neutralising fire mission on target is 15 seconds, from vehicle stop, with 13 rpm engagement rate. The AMS II has point target capability for direct fire up to 1200m. Add-on ballistic modular armour suites, can upgrade the vehicle protection if required.Sofar, 73 AMS have been delivered to the Saudi Arabian National Guardwhere they are mounted on 8 x 8 LAV chassis.
https://www.google.com.eg/url?sa=t&...oQFjAA&usg=AFQjCNH-TwdbFYhZLDvcDLNiKcm1weR10g

Designation:
AMS II

Manufactured by:BAE SYSTEMS
Type:Turrets
Name:Mortar turret
The 120mm Armoured MortarSystem - AMS II has been developed as a private venture by BAE Systems, RO Defence and General Dynamics Land Systems - California Technical Center, to meet emerging operational requirements for an advanced mortar system capable of providing highly effective indirect offensive fire support with the added benefit of direct fire against selected targets.

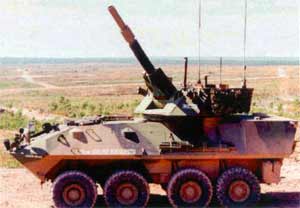

The first generation AMS is already in service with the Saudi Arabian National Guard (SANG) on a General Dynamics Land Systems - Canada Light Armoured Vehicle (LAV) (8 × 8) chassis.

A total of 73 AMS have been supplied as part of a Foreign Military Sales (FMS) deal covering the supply of 1,117 vehicles. Details of the first generation AMS are given in a separate entry.

Within the AMS II team, BAE Systems, RO Defence is responsible for the turret structure and 120 mm smoothbore breech-loaded mortar, while General Dynamics Land Systems - California Technical Center is responsible for fire-control system and electronic systems. Turret integration is a joint responsibility.



Description


In appearance the latest AMS II is very similar to the first generation AMS but the new AMS II has a number of significant improvements.

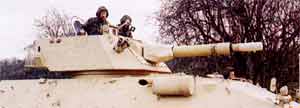

The improved design turret shell is of all-welded steel armour, which provides the occupants with protection from small arms fire up to 7.62 mm armour-piercing (AP) short form, as well as shell splinters.

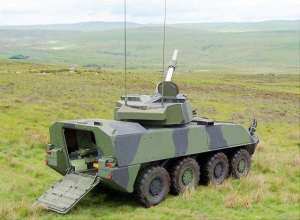

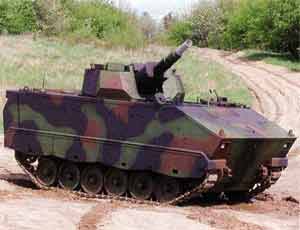

The third member of any programme would be the chassis supplier. AMS II was shown for the first time late in 2003 installed on the Swiss MOWAG Piranha III (8 × 8) chassis. It has also been fitted onto an Alvis Vickers Warrior infantry fighting vehicle chassis and a German Waran chassis.

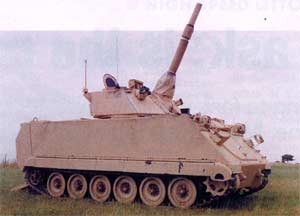

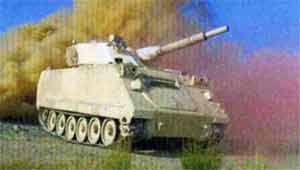

The earlier AMS has already been successfully tested on the United Defense Mobile Tactical Vehicle Light (MTVL) full tracked chassis.

The baseline AMS II turret system weighs less than 2,500 kg, which makes it suitable for installation on a very wide range of tracked and wheeled chassis including Warrior, Waran, Waran II, Puma, Piranha IV and the Patria Vehicles Armoured Modular Vehicle.

A number of appliqué armour packages will be offered to provide turret protection levels equal to that of the chassis on which the turret is installed. One of these would take protection levels to defeat 14.5 mm armour piercing attack. Spall liners can also be fitted.

The first generation AMS had electro-hydraulic drives and a first generation fire-control system. AMS II has a new all-electric system and a computerised day/night fire-control system, a much higher level of situation awareness and open systems architecture to interface with future networked battle management systems.

The integrated direct-fire day/night sight has ×8 standard day optics with integrated laser range-finder. It is also fitted with a position/pointing inertial reference system, which is GPS aided. The fire-control computer can accept direct inputs from the commander or via digital communications message.

According to the consortium, AMS II takes 15 seconds to come into action and less than five seconds to come out of action with a cyclic rate of fire of 13 rounds per minute. Maximum indirect fire range is from 500 to 10,000 m while direct fire range is from 250 to 1,200 m.

The breech-loaded 120 mm smoothbore mortar will fire all standard natures of 120 mm smoothbore mortar ammunition including the M530 high explosive, smoke and illumination bombs while submunition and the Swedish Strix precision guided munition have also been fired.

When installed on an LAV-III chassis, for example, one system could be carried internally of a C-130 Hercules while the future A400M could carry two.

A Piranha/LAV-III would carry about 65 120 mm mortar bombs, all of which would be stowed below the turret ring.

Radios and intercom would be to customer specifications, as would an NBC system. A 12.7 mm or 7.62 mm machine gun can be pintle-mounted on the turret roof for local and air defence purposes and banks of electrically-operated smoke grenade launchers are mounted either side of the turret, firing forwards.



Variants


The consortium is already looking at further enhancements to AMS II for other applications such as the US Army's Future Combat System Non Line Of Sight - Mortar (NLOS-M), for which AMS is one of the two contenders, and the UK's Future Rapid Effects System (FRES). These could include a load-assist device and sensor-to-shooter fire control.

Specifications
Property
Value

Main weapon caliber (mm)
120
Rate of fire (rds/min)
8
Firing range (m)
8000
Auxiliary gun calibre (mm)
7.6














https://www.google.com.eg/url?sa=t&...wQFjAB&usg=AFQjCNFlEZeOXpniLrRwoLfxl-MyQZJxdg


هذه العربة الهزيلة بتسليحها المتواضع ، وحمايتها الضعيفة نسبياً ، لا تستطيع أن تكون ندا لدبابات المعركة الرئيسة فكيف تكون قانصتها !!! هي أيضاً لا تصلح لخوض المعارك في التضاريس الحضرية بسبب ضعف حمايتها .. الأفضل تسميتها قانصة العربات المدرعة .

التعديل الأخير:
هذه العربة الهزيلة بتسليحها المتواضع وحمايتها الضعيفة نسبياً لا تستطيع أن تكون ندا لدبابات المعركة الرئيسة فكيف تكون قانصتها !!! هي أيضاً لا تصلح لخوض المعارك في التضاريس الحضرية بسبب ضعف حمايتها .
صائده الدبابات عموما تعتمد علي تسليح جيد مكون من مدفع رئيسي 105 او 120 مم وصواريخ موجهه ورشاشات محورية ثانويه وتلك تمكنها من الهجوم علي الافراد والمدرعات بانواعها والدبابات ايضا وتعتمد عند الدفاع علي خفه الوزن والسرعة والمناوره وكل ذلك يأتي علي حساب التدريع اي تعمل بطريقه اشبه بحرب العصابات ولكن علي مستوي المدرعات

هذه العربة الهزيلة بتسليحها المتواضع ، وحمايتها الضعيفة نسبياً ، لا تستطيع أن تكون ندا لدبابات المعركة الرئيسة فكيف تكون قانصتها !!! هي أيضاً لا تصلح لخوض المعارك في التضاريس الحضرية بسبب ضعف حمايتها .. الأفضل تسميتها قانصة العربات المدرعة .

السوال يقول ايهم الادق في التصويب
صائدة الدبابات
او دبابه حربيه

السوال يقول ايهم الادق في التصويب
صائدة الدبابات
او دبابه حربيه

السؤال الاصح ايهما يصيب أولاً


عموماً المدرعة صممت للتتناسب مع صحراء الصين

امتلاكها لصواريخ موجهه يزيد من احتماليه قدرتها على التدمير

الايطالية واليبانية ممتازة وهما ليس الخياران الوحيدان​
