16"/50 caliber Mark 7 gun

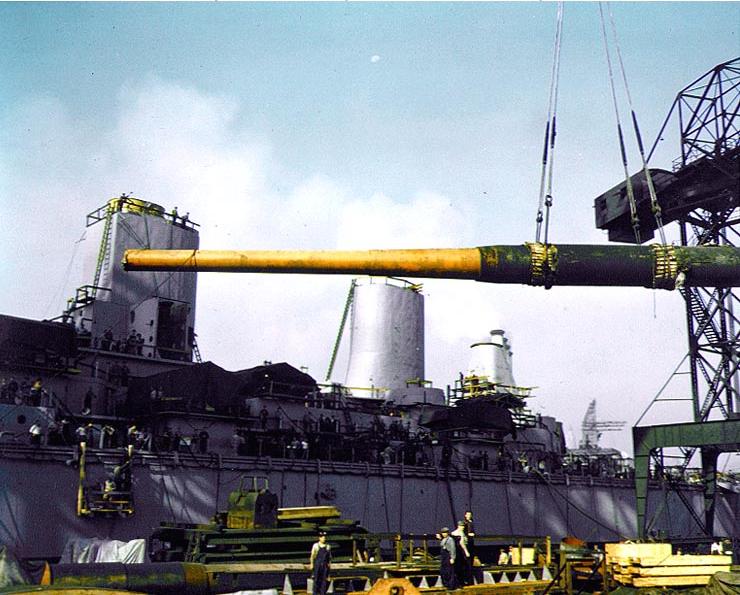

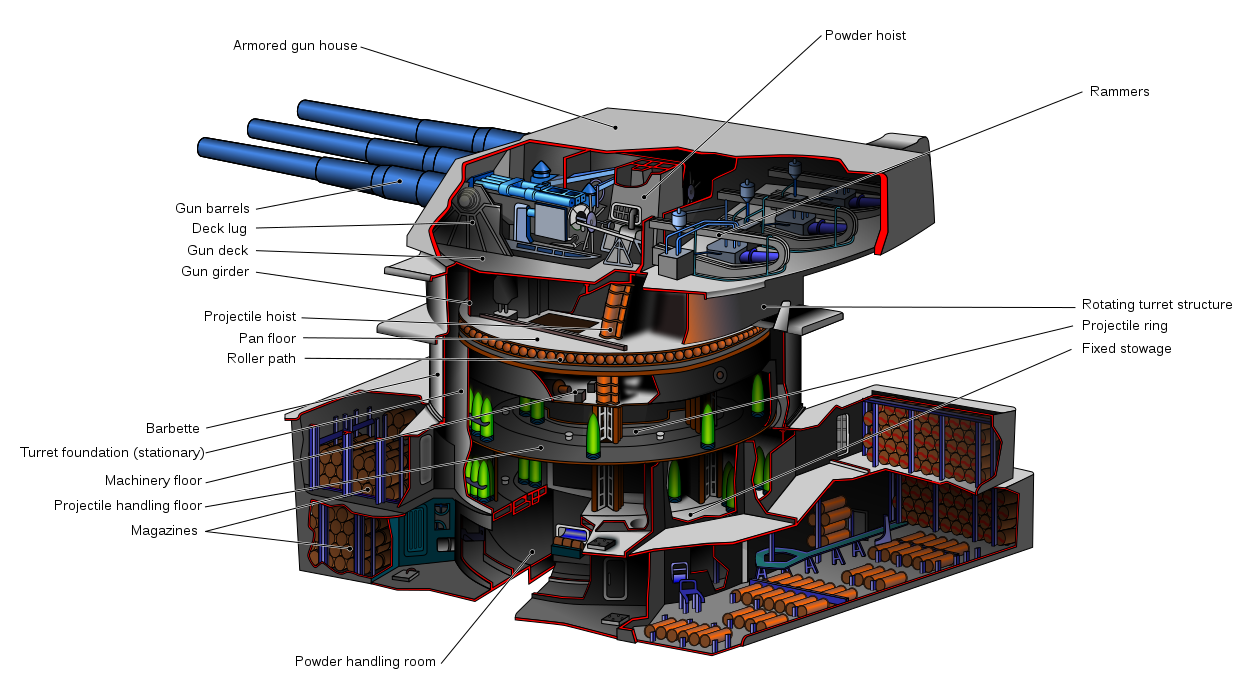

عملية الديزاين والقطع الميكانيكية :
وهذه ترجمتها ليستفيد الجميع
:
المدفع صُنع أمريكي خلال عام 1939 .
دخل الخدمة في 1943 وخرج في 1992 .
الوزن 121,519 kg
الطول 20.73 متر
طول السبطانة 20 متر

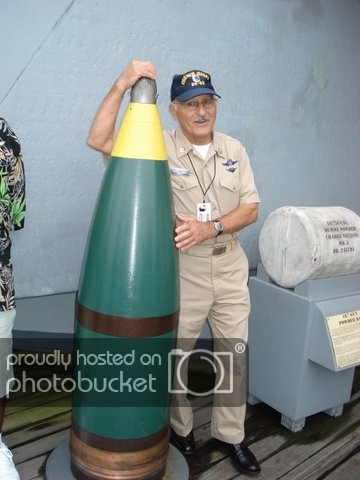

بالنسبة للقذيفه فهذا شكلها :
سرعة القذيفة : 762 م/ث
المــدى :38 كيلومــتر
تم تركيبه على سُفُن lowa-class battleship
بحيث أن كل سفينه منها تحمل 9 مدافع مقسمة ثلاثياً 3/3/3
يحتاج للعمل عليه 94 رجلاً على كل ثلاثة مدافع نظراً لقوة التدريع داخل المدفع ولثقل قذائفه وكبر حجمها

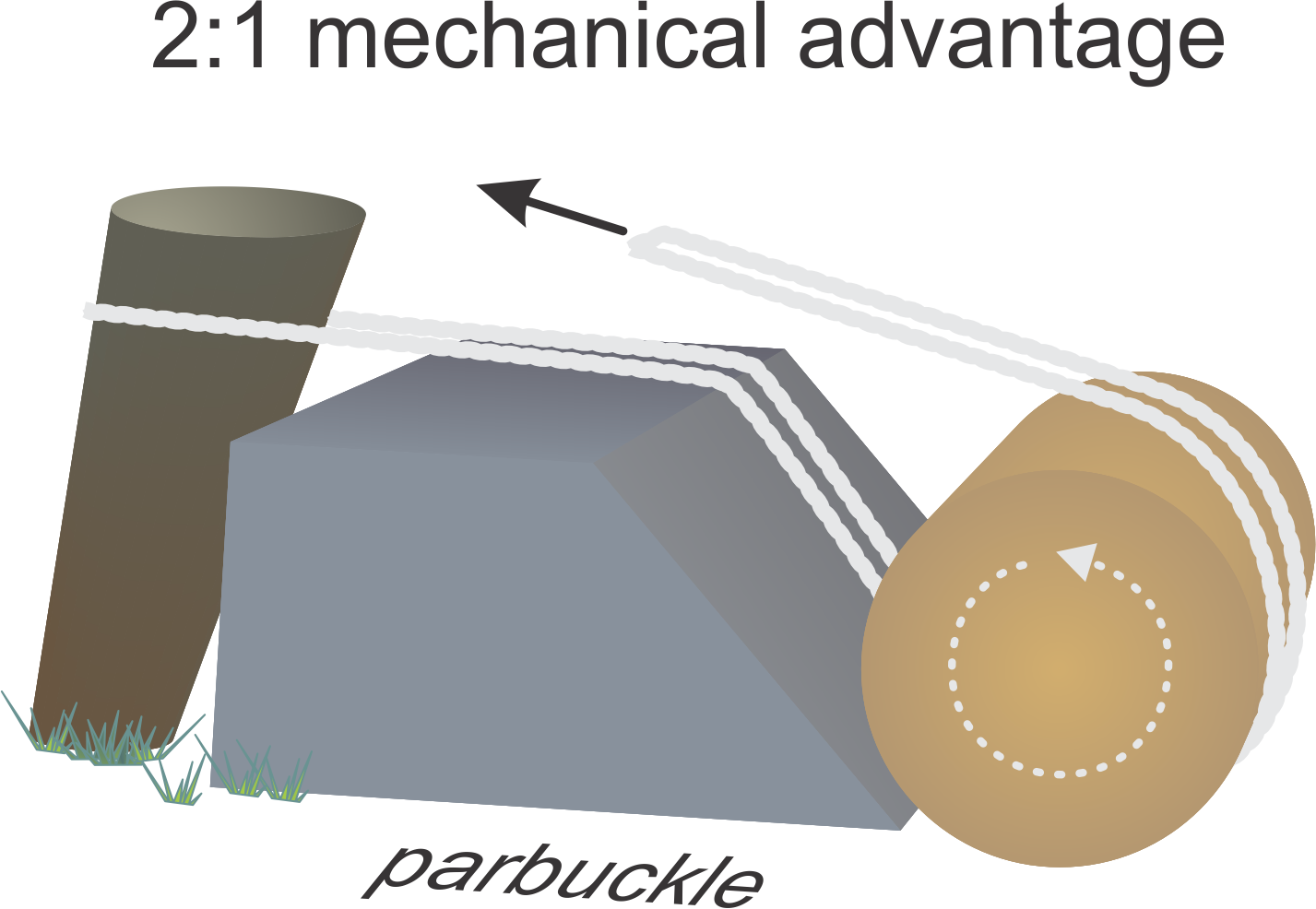

نظراً لضخامة القذائف فانها تحتاج الى ان يحملها البشر وتُشد بالحبال ثم تُلقَّم بطريقة الـ parbucking التي تتضح هنا :

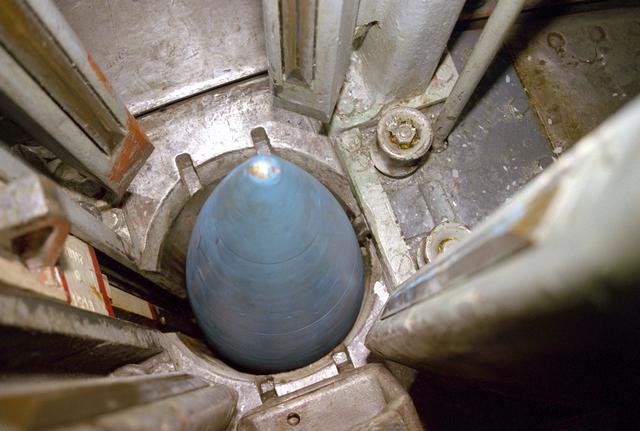

أي أنـه هـكـذا تـتـم الـعـمـلـيـة :
بعدما يتم تلقيم القذائف يتم وضع 6 أكياس تزن 110 باوند من الحشوة الدافعة لتساعد على اطلاق القذيفة كما هو موضح :

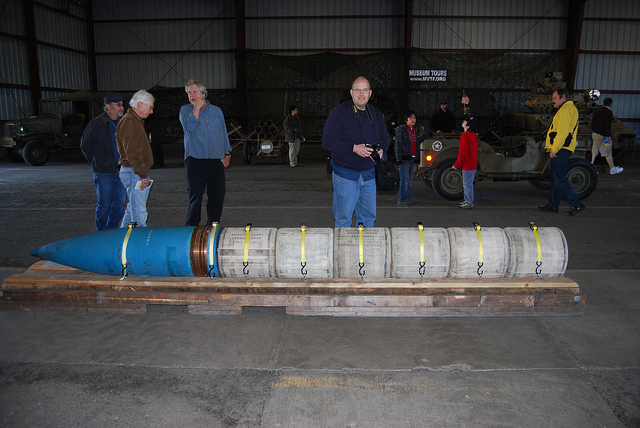

هكذا تكون شكل القذيفة داخل المدفع والـ6 حقائب مرتصة خلفها :
بعد الانتهاء من تلقيم المدفع يتم اغلاق الفوهة بغطاء معدني سميك جداً كما هو موضح :

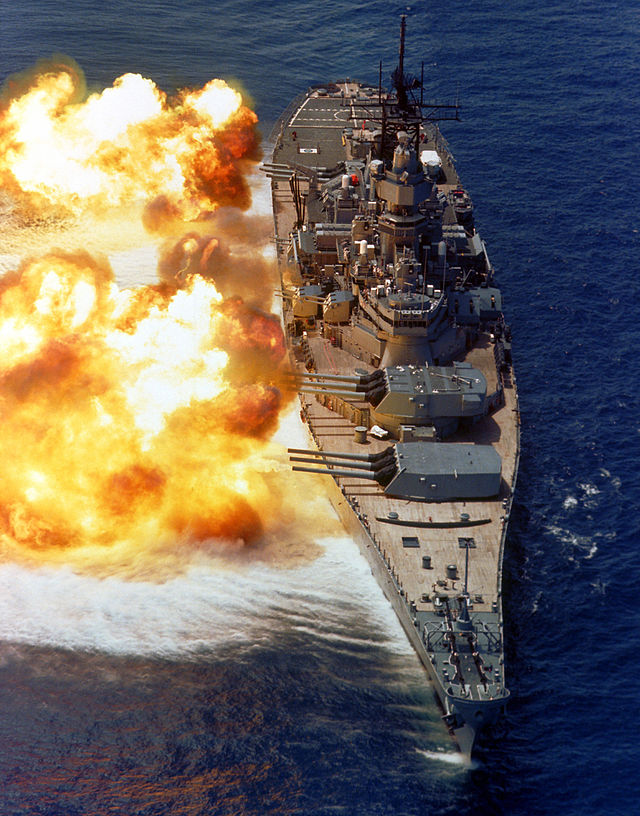

بعد ذلك تكون جاهزة للإطلاق وإحداث الدمار :
أما الـ94 رجل فالأمر لا ينتهي بإطلاق القذيفة فبعد كل طلقة يتم تسيير موجة باردة من النيتروجين لإطفاء البقايا المشتعلة داخل الفوهة والقاعدة ويتم بها تبريد السبطانه والهيكل وذلك كله يتم قبل فتح المغلاق المعدني لإعادة الإطلاق.
مع الأخذ بعين الاعتبار أن السبطانة من الداخل مطلية بالكروم لذلك تتحمل 1500 طلقه بعدها تكون غير صالحة للاستعمال .

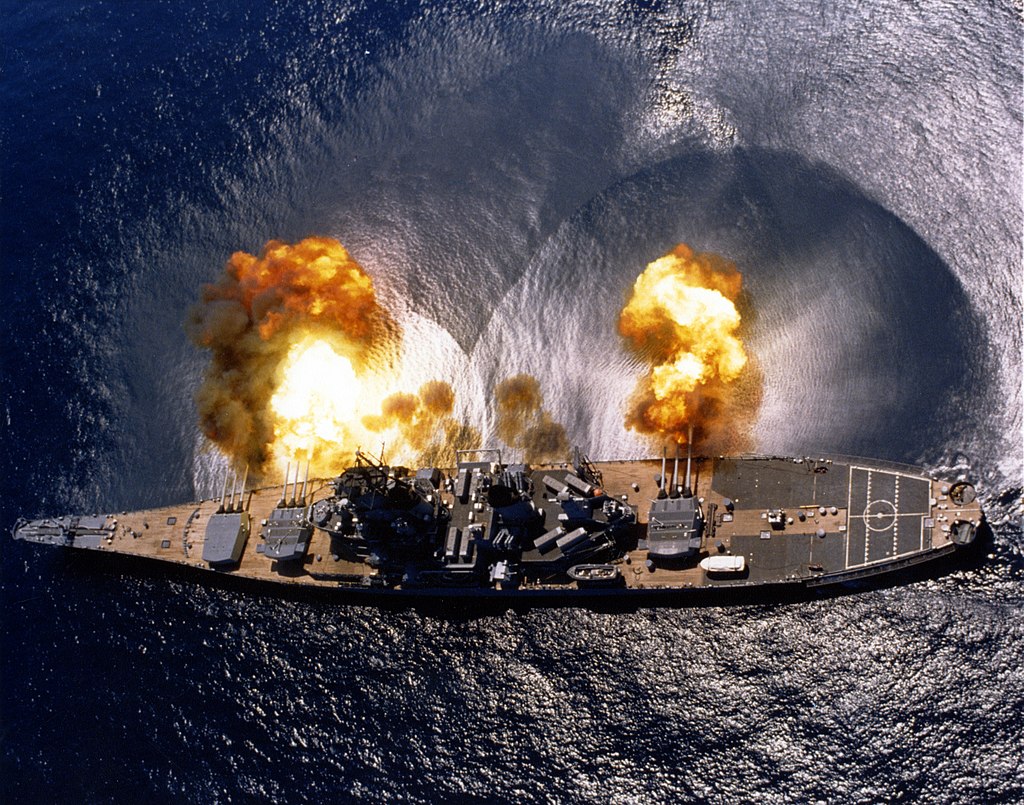

صورة توضح الطاقة الهائلة للمدفع ( لاحظوا اندفاع موجات المياه عند الاطلاق ) :
طبعاً بعد كل هذا لا بد أن نتسائل ما هو أثر ضربة من هذا المدفع ؟!!
لذا اترك لكم هذه الصورة :
في الصورة أعلاه هذا اختراق لدرع سميك تبلغ سماكته 26 انش يعني = 0.7 متر !
هذا الاختراق حدث في البارجة اليابانية يا ماتو " Yamato " حيث ضربتها أمريكا بهذا المدفع خلال الحرب العالمية الثانية.
فيديو يشرح بشكل رائع عمل المدفع :
لا اعلم لم اخرجوه من الخدمه سلاح ممتاز جداً لتدمير القطع البحرية والموانئ قبل الوصول لها .
