كومانشي (طائرة عمودية) تمتلك تقنية التخفي

السفير

عضو
إنضم
24 أكتوبر 2007
المشاركات
683
التفاعلات
34
RAH-66 Comanche

[URL="http://www.fas.org/man/dod-101/sys/ac/rah-66-004.jpg"][/URL]

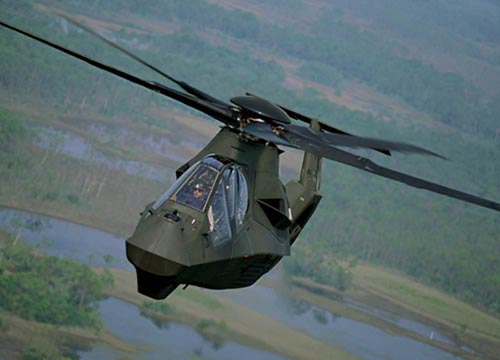

كومانشي هو اسم الطائرة العمودية RAH 66 التي قام الجيش امريكي بتطويرها منذ الثمانينات عن طريق شركة بوينغ و سيكورسكي. و هي طائرة عمودية متقدمة تمتلك تقنية التخفي إلا أن مشروع البحث توقف و تخل عنه الجيش الأمريكي رغم الوصول بالمشروع إلى مرحلة إنتاج نمط من الطائرة و ذلك بسبب تكلفة المشروع و مشاكل متواصلة في التوفيق بين قدرة التخفي و التحصين فقرر الجيش الأمريكي التركيز على برنامج المقاتلات الذاتية و الطائرات بدون طيار.



[URL="http://www.fas.org/man/dod-101/sys/ac/rah-66-logo.gif"][/URL]

[URL="http://upload.wikimedia.org/wikipedia/commons/c/c9/Rah-66.jpg"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/comanche_large.jpg"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/rah-66-003.jpg"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/rah-66-image18.jpg"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/rah-66-art3f2.gif"][/URL]

[URL="http://www.fas.org/man/dod-101/sys/ac/cpcomcut.gif"][/URL]


[URL="http://www.fas.org/man/dod-101/sys/ac/rah-66--mission-image17.jpg"][/URL]

التعديل الأخير:

BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,959 25
الدولة
Jordan
الطائرة تمتلك ايضا بصمه حرارية وصوتيه صعبة الكشف وتم الغاء مشروعها في سنة 2004
حسب التصميم فانها تحمل الاسلحة في مخزن داخلى مثل الف22 ولا يفتح الا عند اطلاق الصواريخ


السفير

عضو
إنضم
24 أكتوبر 2007
المشاركات
683
التفاعلات
34
المشروع تم إلغاءه بالكامل ، بسبب تكاليفه العالية .
اعتقد اني ذكرت هذا في بدايه الموضوع

أن مشروع البحث توقف و تخل عنه الجيش الأمريكي رغم الوصول بالمشروع إلى مرحلة إنتاج نمط من الطائرة و ذلك بسبب تكلفة المشروع و مشاكل متواصلة في التوفيق بين قدرة التخفي و التحصين فقرر الجيش الأمريكي التركيز على برنامج المقاتلات الذاتية و الطائرات بدون طيار.


POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10
احب اضيف شي على هذا الموضوع

حوامة المستقبل الشبح!!!!

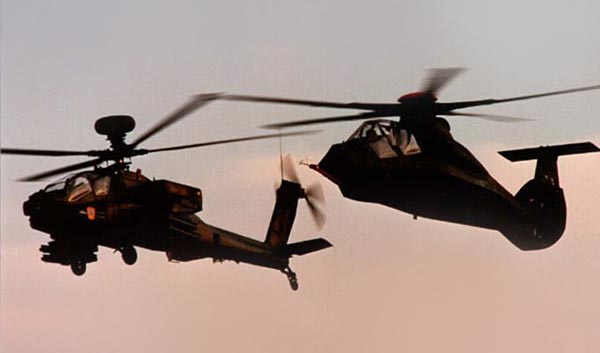

الحوامة الكومنشى على اليمين و الأبتشى على الشمال .....

الحوامة الشبح الRAH-66 COMANNCHE او ال آر آية اتش-66 كومنشى ( الجدير بالزكر ان الكومنشى كانت اسم قبيلة هندية ايضاً ).....و هى كانت الحوامة التى سوف تأتى مساعدة للأبتشى حتى تخرج عن الخدمة...... لكن بسبب دخول الأرعن بوش الحرب مع العراق لا تستطيع ان تتحمل نفقات هذة الحوامة ( بعد ان دفعوا فيها اكثر من 8 بليون دولار فى المشروع ) و قام الكزنجرس الأمريكى بألغاء المشروع و الذى كان فى نهايتة ....., و للكومنشى مزايا كثيرة و اهمها الأتى ..... :

- جسم الحوامة مصنع من مواد تمتص معظم اشرات الردار ..... و التصميم يساعد على تشتيت ترددات الردار......

- المحرك و جسم الطائرة لا ينتج درجة حرارة عالية بسبب تبريدة.....

-الأسلحة توضع فى الداخل و حتى المدفع ال20MM يدخل معظمة الى الداخل ....

- يمكن وضع زخيرة اضافية بوضع جناحان صغيران على جوانب الكومنشى ..... و يستطيع قائد الحوامة من ان يفصل الجنحان عن جسم الحوامة فى اى وقت...

- الكبينة من الGLASS ERA حيث يوجد بها MFD او شاشة متعددة الأغراض و الشاشة من الLCD , و قائد الحوامة يجلس فى الأمام اما الجنر الو مساعد الحوامة فى الخلف.....و بالطبع مجهزة باحدث اجهزة الأتصلات و التسديد و الملاحة فى العالم....

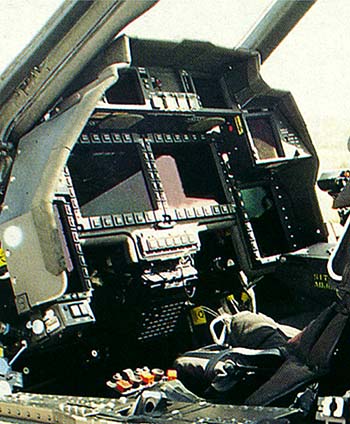

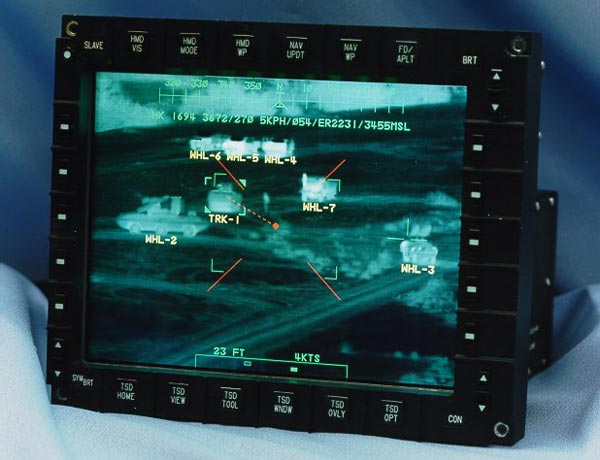

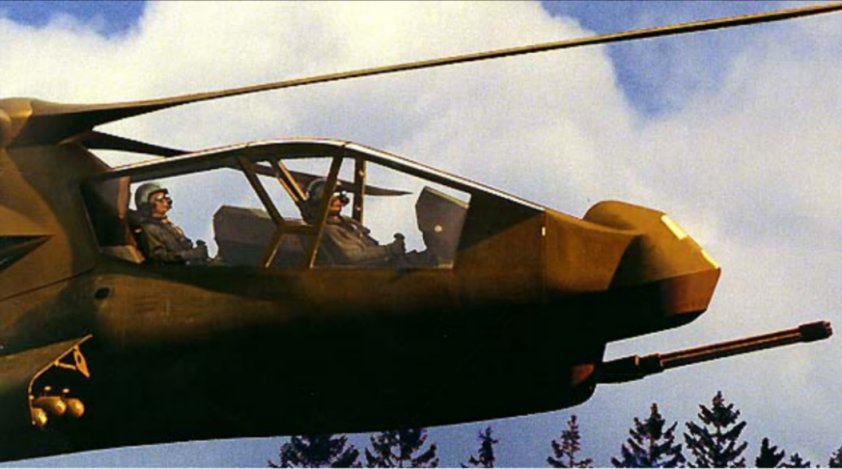

مقعد طيار الكومنشى......و الMFD احدث اجهزة الرؤيا....

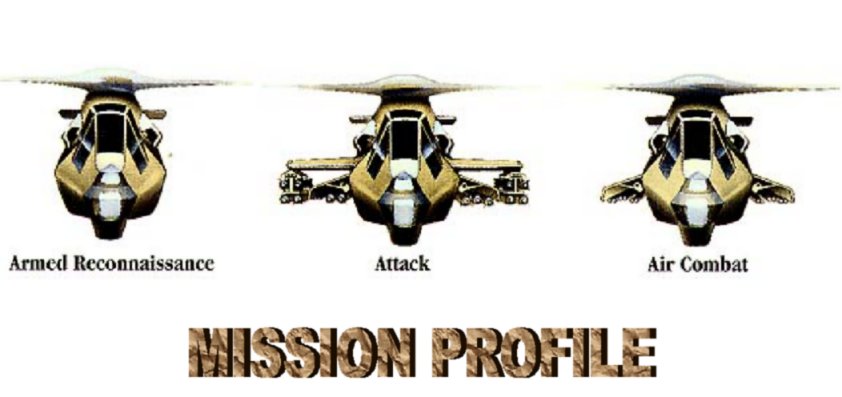

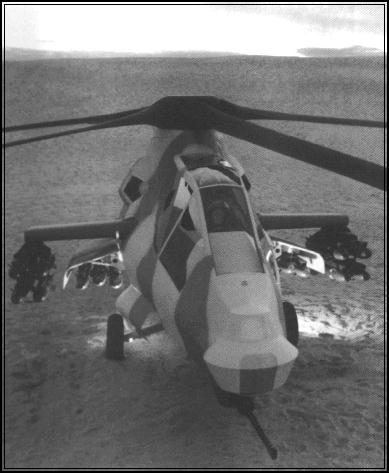

على اليمين كومنشى بدون اجنحة اضافية على الشمال كومنشى + اجنحة محملة بالزخيرة.......

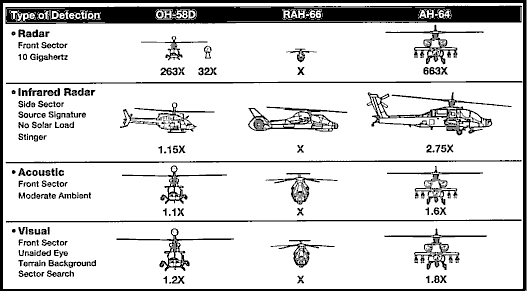

هنا سوف نرى امتيزات الكومنشى عن الأبتشى , اذا قمنا بالمقارنة الأبتشى و الكومنشى و الOH-58D Kiowa او ال أو اتش-58دى كيوى ( انظر فى الصورة المرافقة أسفل) :

-فى المقطع الردارى الأمامى ( عند 10 GH ) : سوف نرى ان الكيوى اكبر 263x من الكومنشى و الأبتشى 663x من الكومنشى ...... ( كمثال لأن معظمكم لا تعرفون الأسلحة , فلنقل أذا كان بأستطاعة الردار كشف الأبتشى عند مدى 20 كيلومتر فأن الكيوى ستكتشف عند 15 كيلومتر و الكومنشى عند 10 كيلومتر , يعتقد البعض ان الشبح لا ترى على الردار , بل يمكن للردار ان يراها ولكن فى مدى محدد بسبب امتصاص و تشتيت موجات الردار , و كلما ذاد الارتفاع كلما ذاد امكنية الكشف و العكس و لكن القرب للأرض يجعل الطائرة عرضة الضرب مدافع م/د او سام محمول على الكتف......موضوع كبير )

-الكشف عن طريق الأشعة الحمراء IR ( أى كما يعمل الستنجر و السام7/14/16؟18 ) : فالأبتشى 2.75 و الكيوى 1.15 اكبر من الكومنشى , بمعنى اذا كنت تقدر ضرب الأتشى من 5 كيلومتر فالكومنشى من 2.5 كيلومتر....

-الكشف الصوتى ( DB ) : صوت المحرك و المروحة على الأبتشى 1.6 اكبر من الكومنشى و الكيوى 1.1 ....

- اكتشاف الحوامة بالعين المجردة دون استخدام مكبر ( دون وجود خلفية للحوامة مثل الجبال و المبانى ) : الأبتشى 1.8 اكبر من الكومنشى فى شكل الحجم و الكيوى 1.1 ....



الجدول....

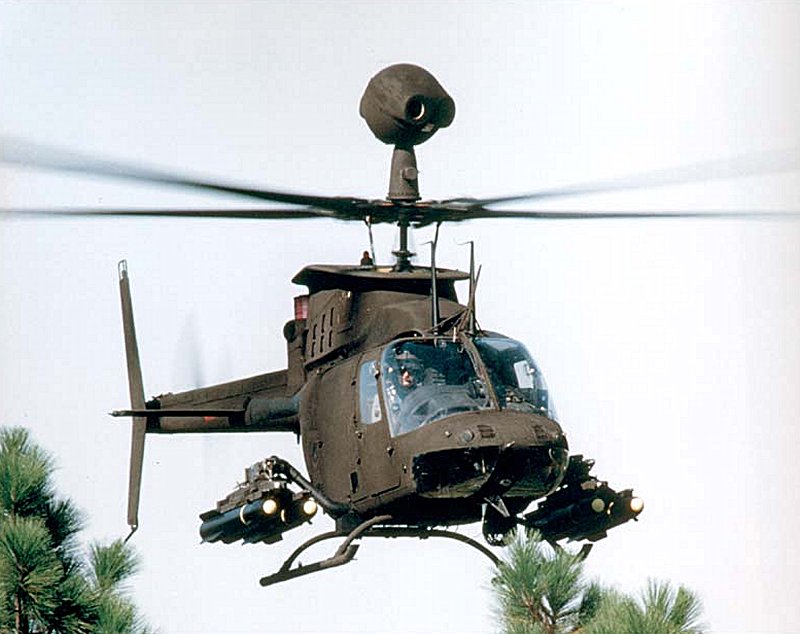

اما هذة فأنها صورة للكيوى , وهى طائرة استطلاع جوى , و نراها هنا مذودة ب4 صوريخ هيل فاير.....

لذالك أنى اقول مع رفض الكونجرس الأمريكى قبول الكومنشى , بحيث سوف تظل الأبتشى السمتية الهجومية الرئيسية فى الجيش الأمريكى ( و الأسرائيلى ).... و لكننا لا نعلم ماذا سوف يحدث ففى عصر الرئيس ريجن تم ألغاء القاذفة "بي-1" و بعد ذالك فى فترة رئاسة بوش الأب قام بالموافقة على أنتاج القاذفة "بي_1" بعد ألغائها......

إنضم
31 ديسمبر 2007
المشاركات
442
التفاعلات
20
فعلا طائرة شبحية غرفه القيادة تشابه غرف طائرات الشبح
موضوع رائع يعطيكم العافية


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,149
التفاعلات
13,256 8
شكرا على الموضوع
اخي الكريم

إنضم
11 أبريل 2008
المشاركات
658
التفاعلات
13
انا شفت الكومنشى فى فلم امريكى جديد . مش فاكر اسم الافلم ولكنه بيدور فى ايطار خيالى ويحكى عن رجل حدثت له بعض المتغيرات فيتحول لعملاق اخضر ثم يبحث عنه الجيش الامريكى لكى يقبض عليه وفى مطاردة هذا الرجل الملقب بالعملاق الاخضر ترجى مجموعه من الاسلحه الحديثه التى تنتمى للجيش الامريكى مما ظهر فى هذا الفلم طائرة الرابتور وطائرة الكومنشى والابرامز المطوره .
هذا الفلم انتاج عام 2005 الشاهد من كلامى هو ما حدث للكومنشى فقد اطلقة قذيفه باتجاه هذا العملاق ولكنه حول القذيفه ضد الطائره نفسها وحينما اصابت القذيفه الكومنشى لم تنفجر الكومنشى وكنها سقطت مثل الكرتون وكأنها غير قابله للانفجار ونجى الطيار منها بكل سهول .
من الواضح انها لو دخلت القوات الامريكيه فستكون سلاح فعال جدا جدا


DEADLY STRIKE

قيادة القوات الجوية
إنضم
16 مارس 2008
المشاركات
531
التفاعلات
22
الكومانشى مشروع توقف للكلفة العالية جداجدا
ايضا مساحة التسليح قليلةلانها طريقة Inner Body
تم تحويل بعض اجهزتها وتقنيتها الى الحوامة الاباتشى Longbowاهم هذة التقنيات كابح الضجيج
وهو جهاز يعمل على تخفيض الصوت الصادر من مروحة الطائرة


TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24
تم تحويل بعض اجهزتها وتقنيتها الى الحوامة الاباتشى Longbowاهم هذة التقنيات كابح الضجيج
وهو جهاز يعمل على تخفيض الصوت الصادر من مروحة الطائرة
بالنسبه للتقنيه الجديده والتي تخفف من صوت مراوح الطائره انا شفت عنها برنامج قبل كده.
وبعد التعديل اصبح الصوت الذي تنتجه مروحيه اباتشي غير معدله هو نفس الصوت الذي يصدر عن مروحيتين معدلتين.


tornado

عضو
إنضم
27 مايو 2008
المشاركات
22
التفاعلات
1
مهما كانت القدرات القتالية لاي طائرة عمودية
تظل الدور العملياتي لها محدود
ويتوقف حسن ‘ستخدام الطائرة على حسن تدريب ومهارة طياريها
وهذا لا يعني أن الطائرة الكومنشي ليست طائرة قوية لا ..بل هي من افضل العموديات المقاتلة
لو تم إنتاجها


sam_007

عضو
إنضم
7 يونيو 2008
المشاركات
2,553
التفاعلات
124
شكرا جدا..............................................................


Jaser79

عضو
إنضم
17 يونيو 2008
المشاركات
13
موضوع رائع بارك الله فيكم، أخمن أن المشروع لم يلغ، وإنما أشيع ذلك من باب السرية


المرشد الدفاعي

خـــــبراء المنتـــــدى
إنضم
4 أبريل 2008
المشاركات
285
التفاعلات
185
ففى عصر الرئيس ريجن تم ألغاء القاذفة "بي-1" و بعد ذالك فى فترة رئاسة بوش الأب قام بالموافقة على أنتاج القاذفة "بي_1" بعد ألغائها
كلام غير دقيق :

تم تعديل مشروع الB-1A بشكل كبيرا جدا ، مع تغيير طبيعة المهمات ولتقليل التكاليف ليناسب الإحتياجات الجديدة للذراع الإستراتيجي الامريكي.

ما وافق عليه ريجان في 1981م يختلف بشكل كبيرا تصميما وفكرا عما أراده سلاح الجو الامريكي في 1964 م ! ، لينتهي التصميم بطائرة جديدة تحت مسمى B-1B .
