الامارات تشتري سربا مطوّرا من طائرة ArchAngle ..

صقر الامارات

كاميكازي
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
34,167
التفاعل
103,027 958 2
UAE procures IOMAX Archangel Border Patrol Aircraft
Gareth Jennings, London - IHS Jane's Defence Weekly
05 October 2014

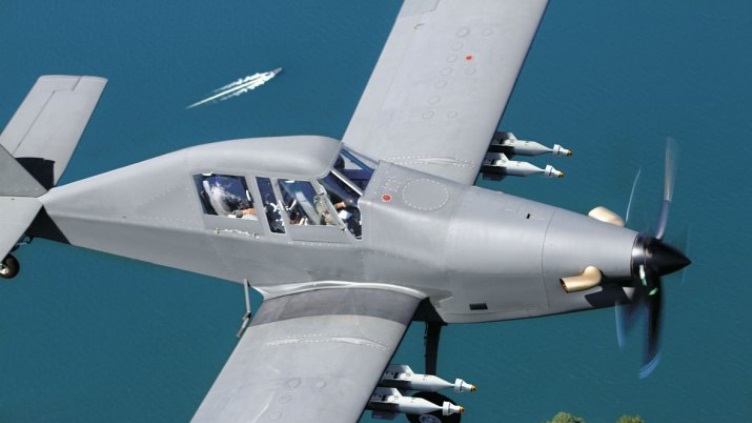

The Archangel BPA seen during its maiden flight in July.

The UAE has ordered 'a squadron' of such aircraft to replace its earlier AT-802 platforms. Source: IOMAX
The United Arab Emirates (UAE) has signed a contract to procure "an enhanced squadron" of IOMAX Archangel Border Patrol Aircraft (BPA), the company told IHS Jane's on 6 October.

The contract, which was awarded at the end of September, calls for the turboprop aircraft to be built to UAE-specifications to replace the IOMAX AT-802 Block 2 BPAs currently in service. The UAE Air Force & Air Defence (UAE AF & AD) originally received 24 Block 1 and Block 2 BPAs, of which six Block 1 aircraft have since been donated to Jordan. It is understood that this fleet will now be replaced by 24 Archangel aircraft (the previous Block 3 designation has been dropped by IOMAX as the extensive changes constitute an essentially new aircraft).

http://www.janes.com/article/44157/uae-procures-iomax-archangel-border-patrol-aircraft

اشترت الامارات سربا من طائرات ArchAngle لتستبدل الطراز الاقدم AT-802 في الخدمة ..
سيكون السرب مطوّرا ومتخصصا في دور ( دوريات الحدود ) .. سيتم بناؤها بحسب المتطلبات الاماراتية لاستبدال الطراز الاقدم ( AT-802 Block 2 BPAs) والذي استلمته الامارات بعدد 24 طائرة مابين الطراز بلوك 1 وبلوك 2 ( والذي تم تقديم عدد 6 منها للاردن ) ..

هذا الاسطول سيتم استبداله بعدد 24 طائرة ArchAngle ( الطراز بلوك 3 تم الغاؤه من قبل الشركة حيث ان - التغييرات المكثفة - ستؤدي مبدئيا لطائرة جديدة )


*******************


متحمس لمعرفة مواصفات وشكل الطائرة الجديدة

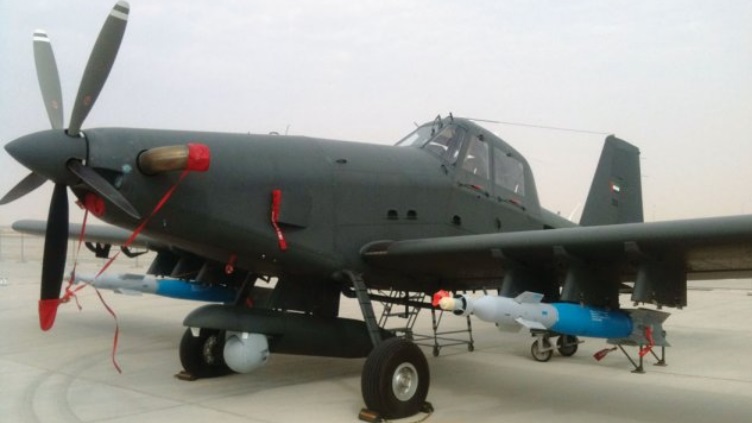

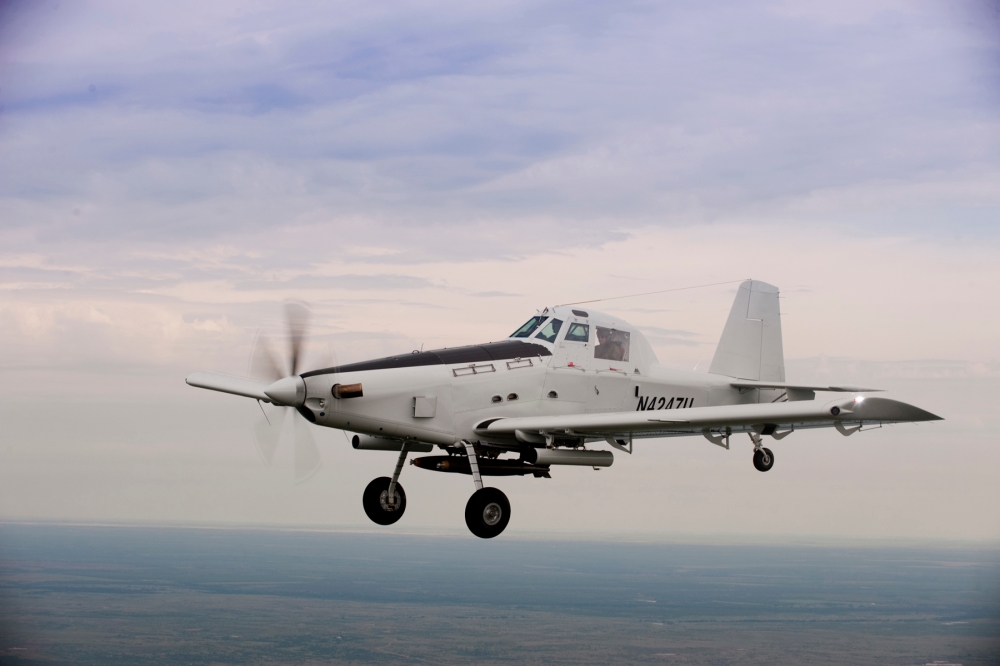

هذه السابقة ( المعروفة بالـ AT-802 U )

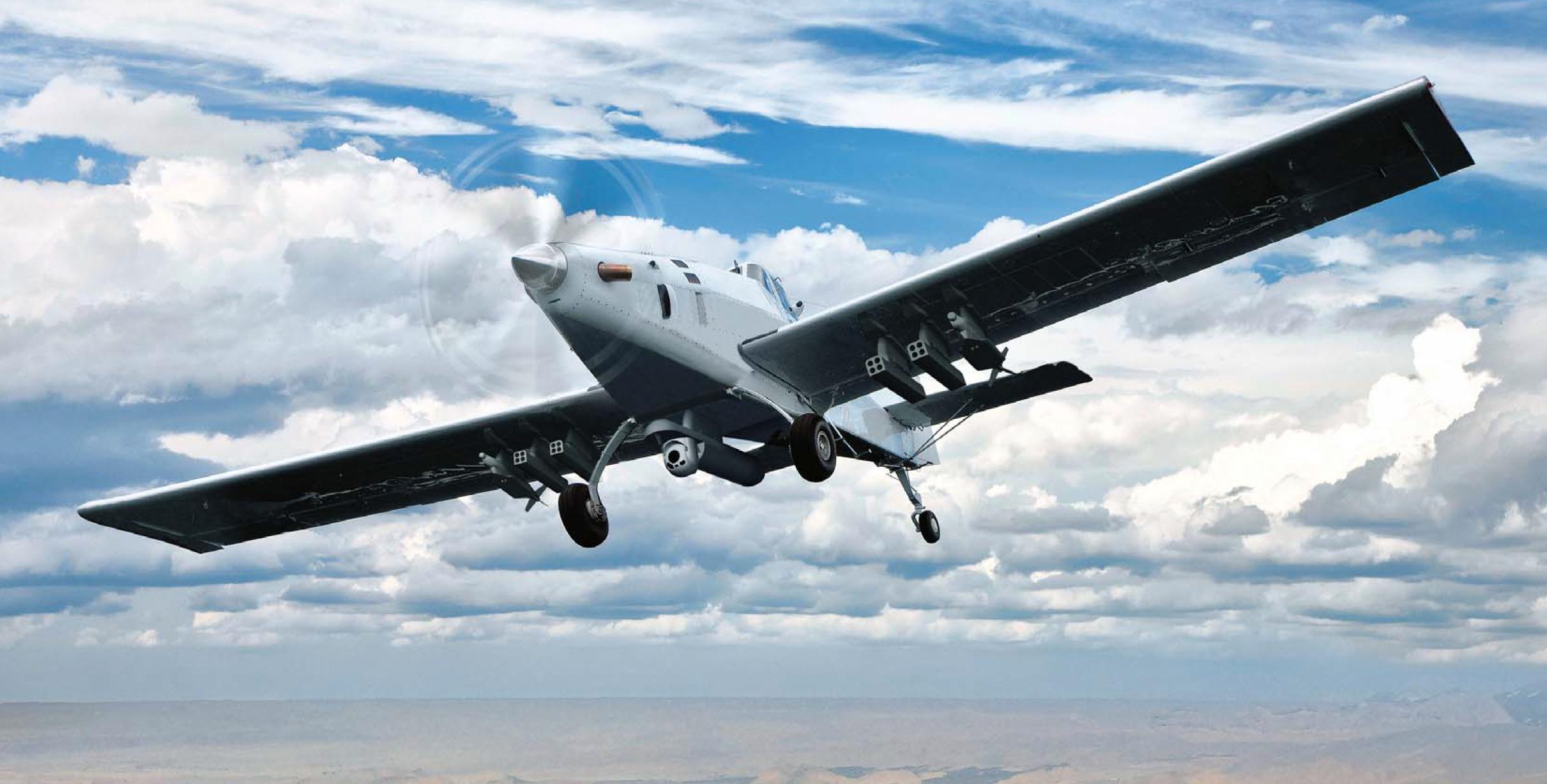

وهذه هي ArchAngle




يلاحظ في تسليحها القنبلة الموجهة وحامل ثنائي لصواريخ هيلفاير اضافة لحامل لحاوية صواريخ موجهة بالليزر اظنها الجيريت التركية

getasset.aspx



ابداع جديد في توفير طائرة متميزة في اعمال دورية الحدود ومسلحة بشكل يهدد حتى المدرعات ..

الAT-802 وصل منها عدد لمصر
واضح إن الإمارات وزعتهم على الأردن ومصر:D

تستطيع المكوث جوا لغاية 10+ ساعات في وضع ISR ( استخبار واستطلاع ومراقبة )

لديها وصلة اتصالات بالاقمار الصناعية ( UHF , VHF SATCOM )

6 نقاط تعليق صلبة

ارتفاع عملها 25000 قدم

لديها امكانية حمل مستشعرات من مثل SAFIRE 380-HLD ORWESCAM MX-15 EO/IR

http://www.iomax.net/archangel/

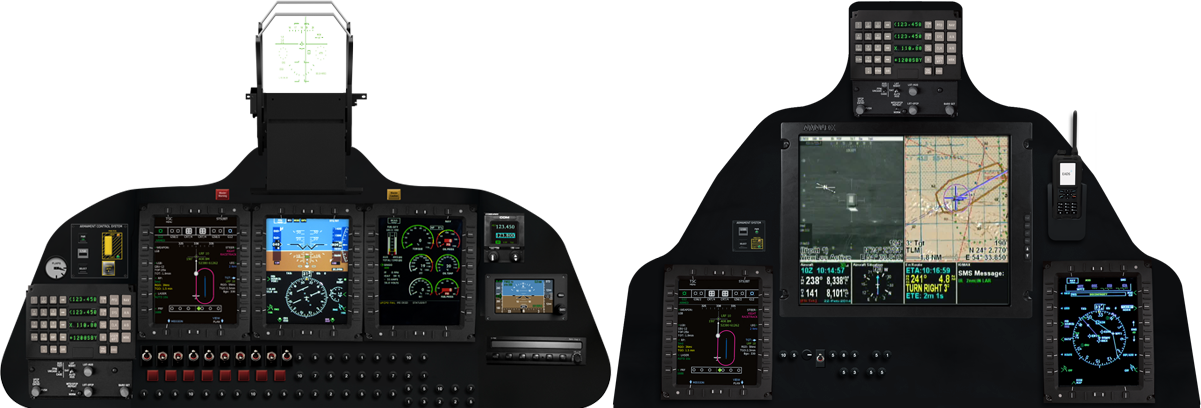

قمرة قيادتها



بروشر الطائرة

http://www.iomax.net/pdf/2014_ArchangelBrochure.pdf

ونعم .. تستطيع حمل التسليح التالي

حامل ثنائي يحمل عدد 2 صواريخ GBU-58 ( بشكل اجمالي ... يمكنها حمل عدد 12 صاروخ من هذا النوع )

حامل ثنائي يحمل الهيلفاير ( بشكل اجمالي ... يمكنها حمل عدد 12 صاروخ هيلفاير )

حامل لصواريخ موجهة بالليزر .. تأكدت من البروشر انها لصواريخ جيريت التركية ( يمكنها حمل عدد اجمالي يبلغ 24 صاروخ موجه بالليزر )


*****************


عمل رائع من الامارات العربية المتحدة

جميل ان حوامل التسليح والمستشعرات من تطوير IOMAX نفسها






ايضا يمكنها حمل الـUMTAS التركي المضاد للدبابات ولغاية 12 صاروخ منه

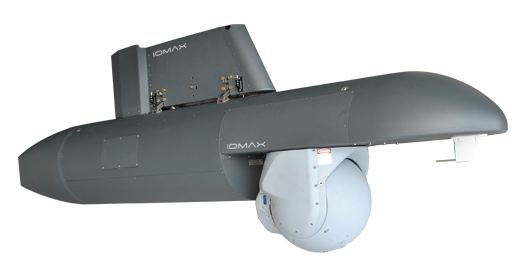

he weapons carriage and delivery capability for Archangel allows for wide range flexibility in mission planning and execution. Archangel is configured with seven (7) store stations for external carriage. Each wing has three (3) carriage positions for weapons and a centerline fuselage station is available for either a Recce/Strike/Data Link pod, or additional munitions. Custom pylons, wing cabling, and armament control are provided to accommodate a variety of precision strike weapons.


IOMAX CUSTOM PYLONS

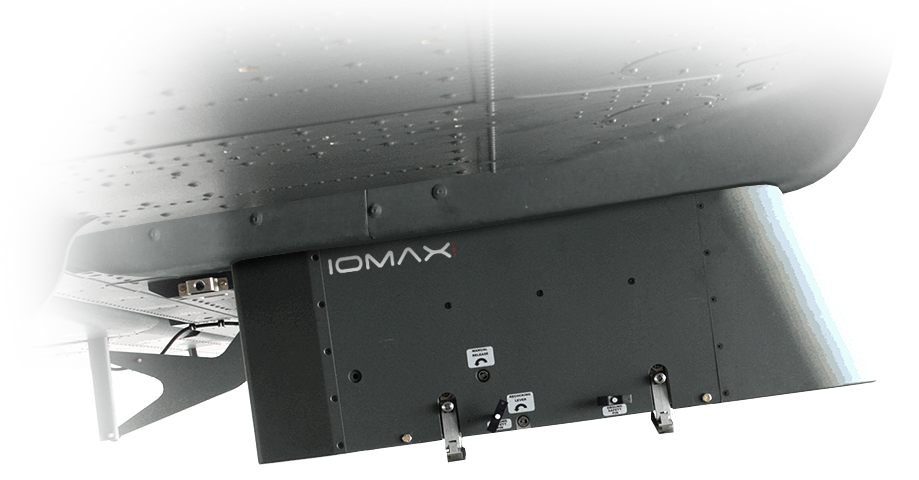

The IOMAX designed Heavy Stores Pylon (HSP) is used on the Archangel to carry a wide variety of payloads. Housed in the HSP is an electro-mechanical Bomb Rack Unit (BRU) and relay control unit. It is capable of carrying stores that use standard 14’’ NATO lugs. It is currently used on Archangel to carry Paveway II GBU-12 and GBU-58 LGBs, AGM-114 Hellfire, Cirit 2.75” Laser Guided Missiles, IOMAX Dual Ejector Racks and the IOMAX Recce/Strike/Data Link pod.

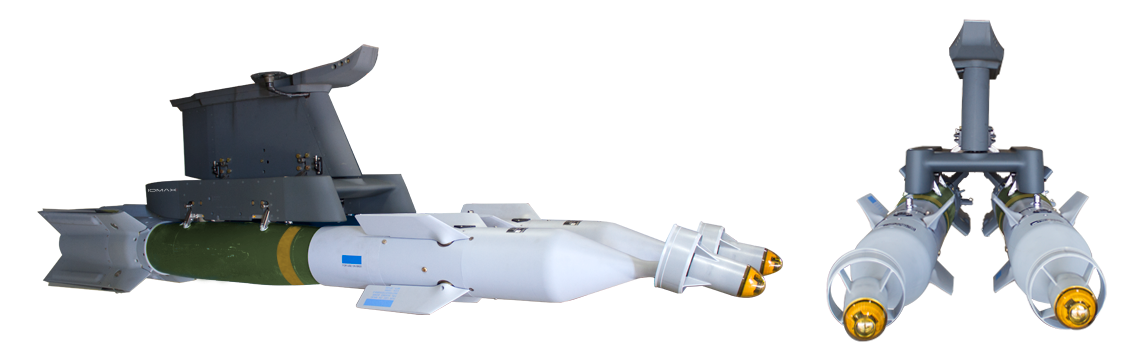

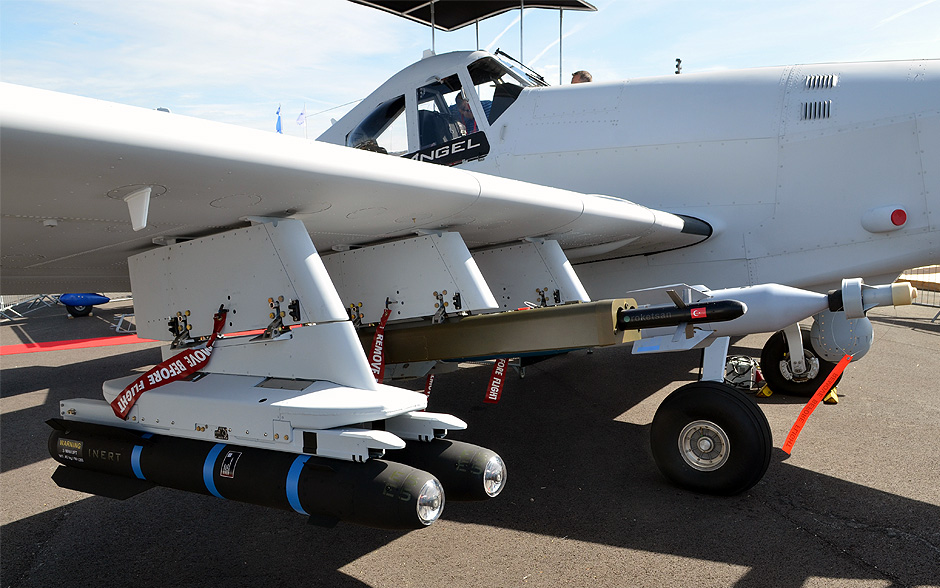

IOMAX DUAL-EJECTOR RACK (DER)
The IOMAX Dual Ejector Rack (DER) is the latest addition to the IOMAX inventory of weapon carriage devices. Made from aluminum and composite material the DER houses two (2) electro-mechanical Store Release Units (SRU). It is capable of carrying two (2) GBU-58 Laser Guided Bombs or two (2) Cirit 4-packs and is attached to Archangel via the HSP.




IOMAX DUAL-RAIL LAUNCHER (DRL)

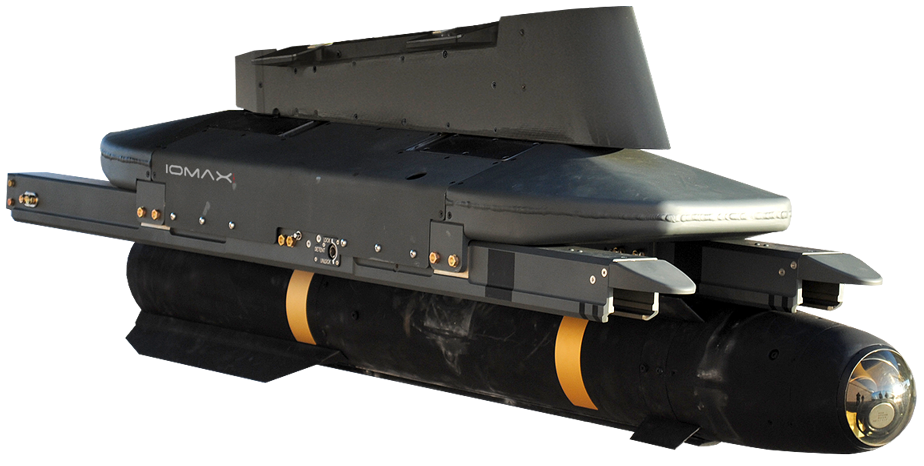

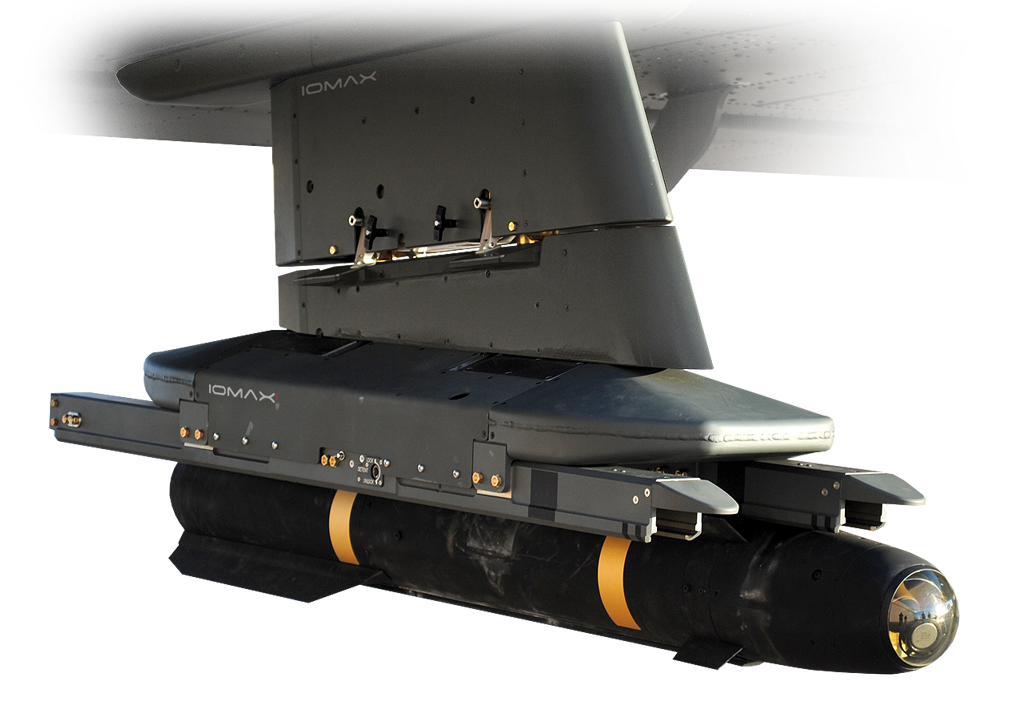

The IOMAX Dual Rail Launcher (DRL) provides carriage for AGM-114 Hellfire missiles. Designed for fixed or rotary wing applications, the DRL carries two (2) missiles and incorporates the missile interface electronics to communicate and launch Hellfire. The DRL can be mounted to platforms with 14″ standard NATO racks.

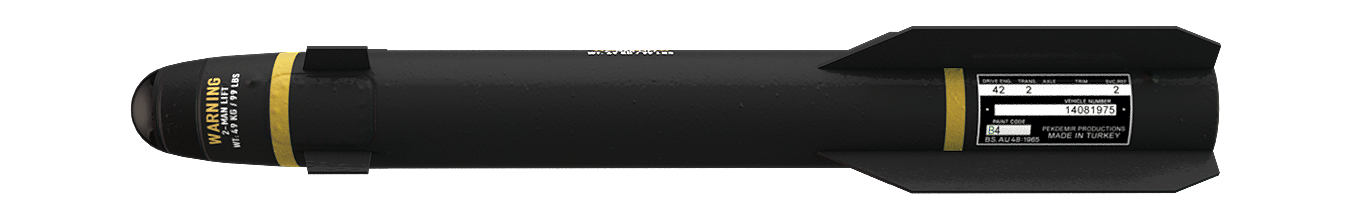

HELLFIRE AGM-114


12
ARCHANGEL
MAX LOADOUT

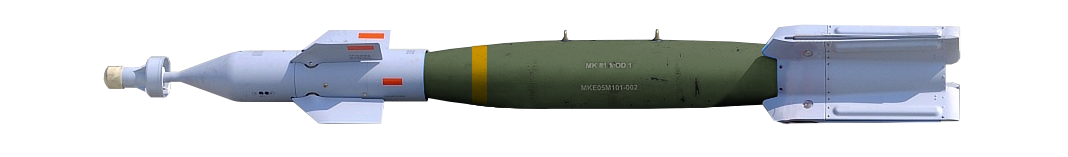

GBU-58 LASER GUIDED MK-81


10
ARCHANGEL
MAX LOADOUT


GBU-12 LASER GUIDED MK-82


6
ARCHANGEL
MAX LOADOUT

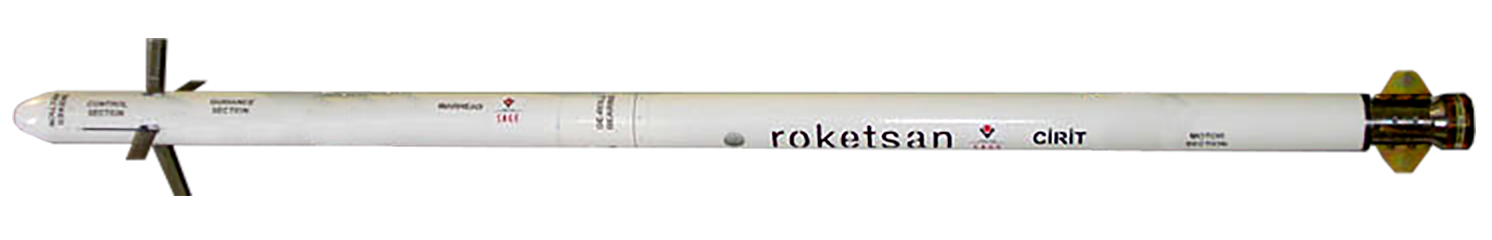

CIRIT LASER GUIDED MISSILE


24
ARCHANGEL
MAX LOADOUT

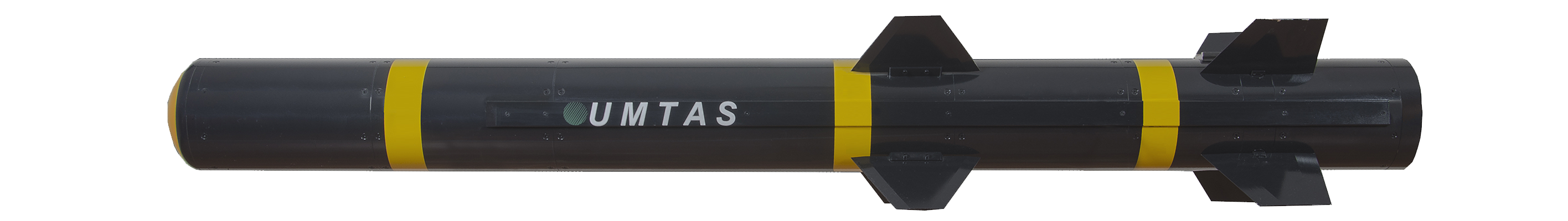

UMTAS AGM LASER GUIDED MISSILE


12
ARCHANGEL
MAX LOADOUT



كونها مزودة بالجيريت التركي .. يمكن للتالون LGR ان يجد طريقه ايضا ليتم دمجه عليها

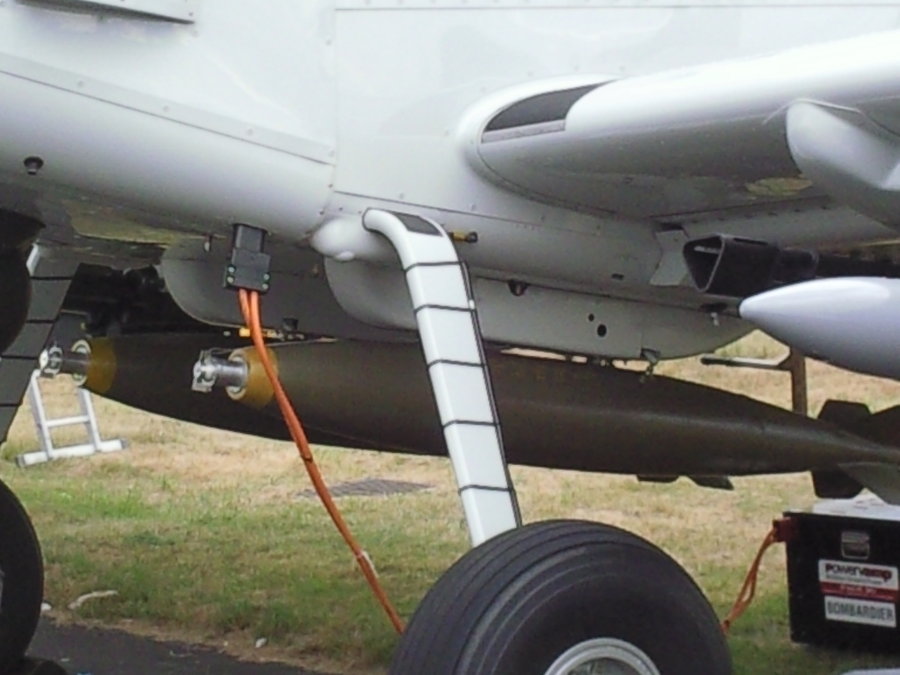

من ضمن ما جذبني .. قدرة الحامل الذي طورته الشركة على حمل عدد 2 صاروخ GBU-58 ذو وزن 250 باوند ( مجموع قدرة الحامل 500 باوند )

وبالتالي , قد نشهد اضافات رائعة كاليبهون ثندر مثلا



او النمرود بدل الهيلفاير


او التالون الموجه بالليزر بدل الجيريت
n4-jpg.5453


خيالات حالمه :)

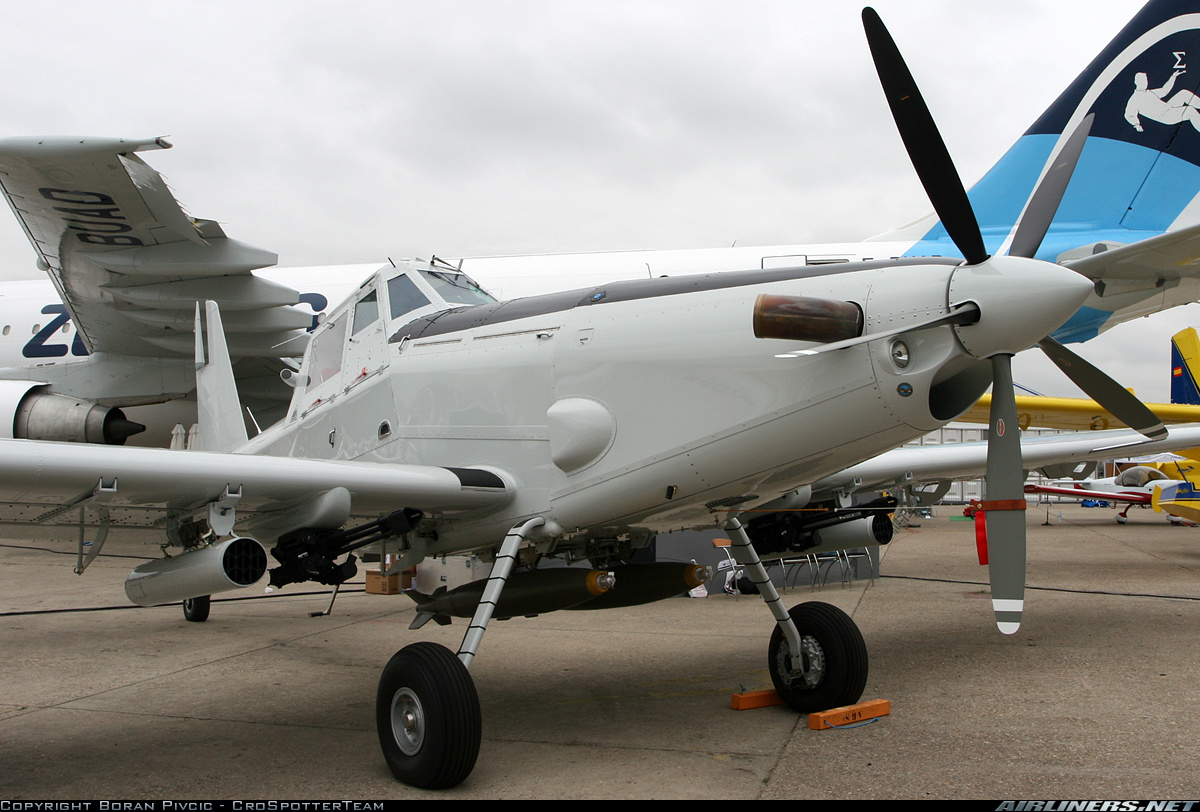

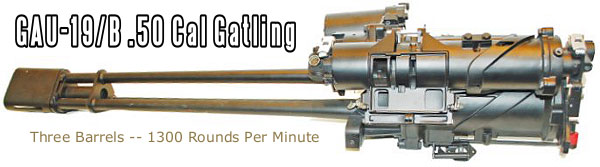

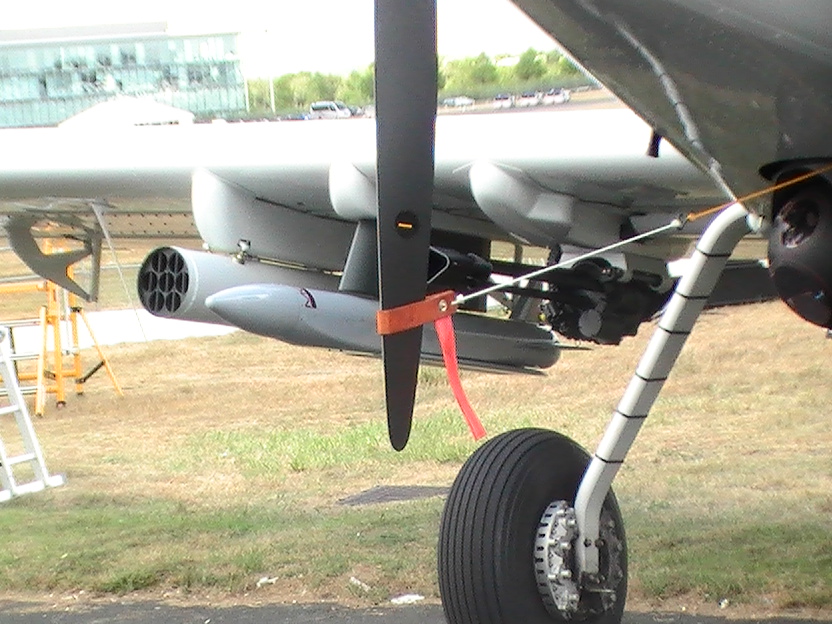

امر آخر مثير للاهتمام ... الطراز السابق للـArchAngle تم تزويده بعدد 2 رشاش من نوع GAU-19 ذو عيار 50



وبقية الباكيج السابق




سيجد طريقه للدمج بسهولة على الـArchAngle المطورة

......................


يعجبني هذا الوحش ثلاثي الفوقة ذو عيار 50 وبقدرة 1300 طلقة في الدقيقة




لنرى تجربة حية لهذا ( اللطيف ) في الامارات العربية المتحدة



سيجعل من العربات والزوارق قطعة من الجحيم الحالم :)

الطائرة تستطيع حمل ما مجموعه 12 هيلفاير .. او برايمستون

لنفرض ان عدد 20 طائرة فحسب ستتخصص لحمل هذه الصواريخ ( سيصبح لدينا 240 صاروخ جاهز للرمي ) ... مؤخرا قمت MBDA دراسة عن امكانية استخدام البرايمستون بكفاءة لصد الزوارق السريعة المعادية FIAC

اظن السبب يعود لباحثه المليمتري المتقدم ..

تخيلوا 240 زورق مدمر بدون تدخل اسطول الاباتشي والبلاك هوك المقاتله :)

حل اقتصادي وذو كفاءه ( الاباتشي تحمل 18 هيلفاير وهذه تحمل 12 ...راائعة )

الف مبروك.
طائرة رائعة خصوصا الحمولة جيده جداً بالذات الجاتلينج :cool:.

والاهم انها خفيفة و لن تكون مكلفة في التشغيل و الصيانة = عمل اكبر وتغطية اوسع لمتطلبات الحراسة والمتابعه.

الف مبروك.
طائرة رائعة خصوصا الحمولة جيده جداً بالذات الجاتلينج :cool:.

والاهم انها خفيفة و لن تكون مكلفة في التشغيل و الصيانة = عمل اكبر وتغطية اوسع لمتطلبات الحراسة والمتابعه.


بالضبط ... افضل بكثير من ان تزج بالاباتشي او البلاك هوك المسلحة او حتى المقاتلات لمواجهة تهديدات من مثل زوارق التهريب او المهربين الراجلين او العربات التي تحاول اختراق الحدود الخ .. وهي لازالت تحتفظ بقدرة مهيبة حتى على استهداف المدرعات والدشم وغيرها ...

مكتوب في البروشر في بدايته ... يمكن تزويدها بوصلة بيانات لتبادل البيانات مع الموارد الاخرى المتخصصة في دور ISR

لكن !!

ماذا لو تم تزويدها بوصلة بيانات تكتيكية مؤمنة مثل تلك التي تتيح لمقاتلة ان تطلق صواريخها ( بالاعتماد على بيانات مقاتلة اخرى )

موارد متعددة يمكنها الاسهام في تغذية الـArchAngle وماتحمله بالبيانات المطلوبة
images

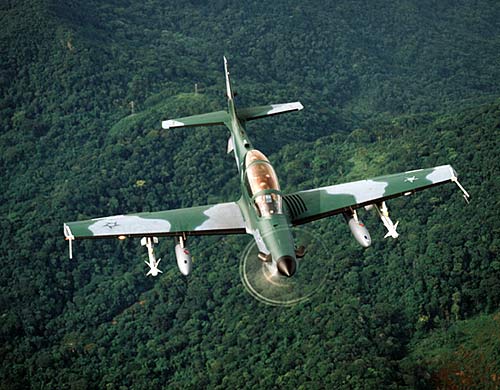

تخيلوها تحمل عدد 6 صواريخ جو-جو ( كما فعلتها مسبقا طائرة سوبر توكانو بصواريخ بيرانا )



ستهدد الحوامات المعادية + طائرات UAV كذلك ..

كون هذه الطائرات ضعيفة المناورة اساسا ( لناحية القيام بمناورة حادة وتحمّل G- Force عالي ) .. ستكون اشبه ببطات جالسة في انتظار الموت ..

فكرة جهنمية لا ارى مانعا من تنفيذها ..

هل السعوديه تمتلك طائره مشابهه لها مسلحه
مبرووك للخليج

طائرة مميزة خصوصاً مع إمكانية التعديل و الإضافة عليها
و بعيداً عن وظيفتها العسكرية الرسمية أراها جيدة لتجارب
الصناعات الخاصة بالقوات الجوية كالصواريخ و غيرها ..

كم سعر الواحده منها
هذه لو رخيصه تجيب 200 حبه منها تسلحها اسلحه قصف ارضي تدمر لك أي رتل قادم

الجميل في هذه الطائره هي حمولتها + كلفتها التشغيليه رخيصه جدا لا يمكن مقارنتها بالأف 16 او الميراج او الرافال القادمه .. وانته بحاجه لمثل هذ النوع من الطائرات لتنويع توزيع المهام مابين طائرات الأسناد القريب والأباتشي والبلاك هوك فكل واحده سوف يكون لها مهمة تختلف عن الأخرى

عموما من المؤكد ان هذه الطائره سوف يتم تطعيمها بقنابل الأماراتيه يبهون ثاندر ونمرود .. وصواريخ تالون والجريت التركي
