اخيرا .. صورة لطائرة يبهون R بدون طيار الاماراتية مسلّحة بصاروخين

صقر الامارات

كاميكازي
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
34,167
التفاعل
103,020 958 2
كما وعدت الاخ مخايل .. لدي صورة نشرت في مجلة Aviation & Sport تختص بطائرة يبهون R بدون طيار الاماراتية في كونفيجريشن مسلّح بصاروخين ..

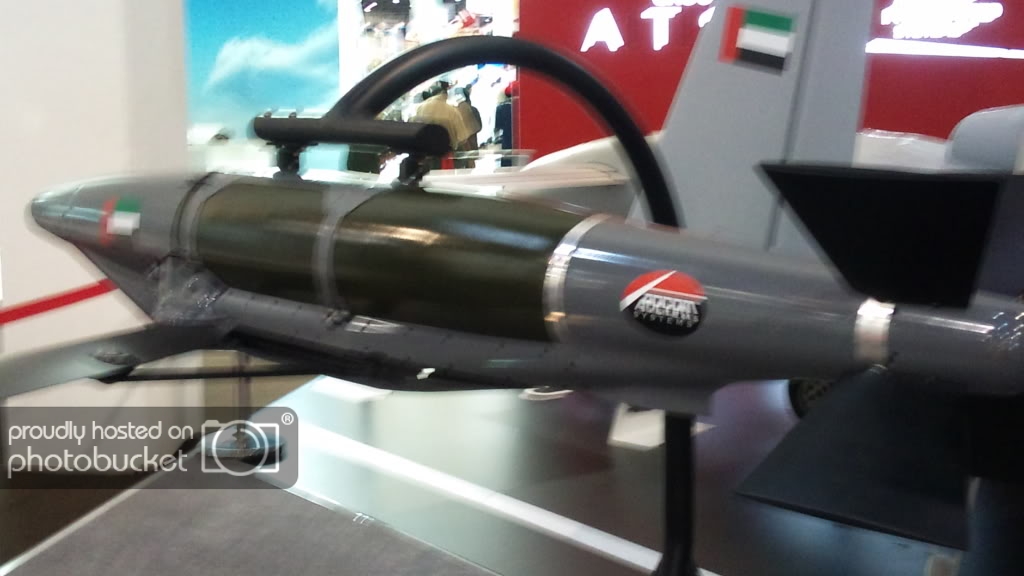

صورة اقرب للصاروخ



تساؤلي هو .. ماهو هذا الصاروخ ... ارجو افادتكم وتفاعلكم وشكرا جزيلا مقدما

هنا تعليق كتب حول الصورة



The UAE's Adcom offers an armed version of the Yabhon UAV with air-to-ground missiles. (Credit: Andy Nativi/Defense Technology International)

http://aviationweek.com/awin/defense-sales-attract-developing-countries

يتحدث عن انها مزودة بصواريخ جو-ارض

كذلك هذه الجزئية المهمة ( من نفس المصدر ) حول يبهون R-2 ( الاكبر حجما من الR التي تبدو في الصور اعلاه )

The UAE is also pursuing unmanned aerial vehicles (UAV). Adcom is moving from aerial targets (such as the new Yabhon GRN)
to the armed Yabhon R-1 UAV, which will be joined by the Yabhon R-2 medium-altitude, long-endurance model. This could include Adcom-developed weapons, such as the Xtrem family of INS/GPS-guided smart weapons.

ادكوم تسعى لتسليح طائراتها بدون طيار (R-1 ) والتي ستنضم لليبهون R-2 والتي قد تتضمن تسليحها بعائلة يبهون اكستريم ( قنبلة موجهة مباعدة بتوجيه INS/GPS ) من تطوير شركة ادكوم

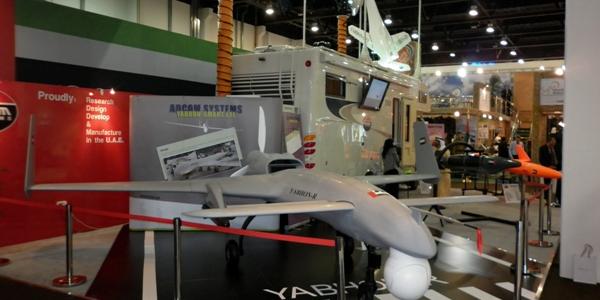

صور لليبهون R






وهنا معلومات اكثر حولها من موقع الشركة الرسمي


نظرة عامة



يبهــون آر


















)يبهون آر(هي طائرة استطلاع بدون طيار متوسطة الإرتفاع طويلة المدى صممت وصنعت لدى شركة أدكوم للأنظمة للمهمات التكتيكية مثل التعقب والمراقبة الحية ليلا ونهارا ومهمات البحث والانقاذ. مراقبة الحدود. ومسح المناطق عن بعد وما الى هنالك من مهمات مشابهة

لقد تم تصميمها حتى تكون قادرة على الاقلاع والهبوط بوقت قصير ومن على مدرجات شبة معدة وقصيرة ويمكنها الهبوط على عجلاتها أو بمظلة للهبوط الاضطراري


المميزات


  • تلقائية التشغيل بالكامل بواسطة وحدة التحكم في الطيران الخاصة والملاحة الاّلية ADCOM 3D
  • القدرة على التخطيط المسبق للمهمات مع امكانية التعديل على المهمات أثناء الطيران وتسجيلها.
  • القدرة على حمل أنواع متعددة من الأحمال والمتحسسات مثل أجهزة الأشعة دون الحمراء،التصوير الحراري، نظام تحديد بالليزر، نظام قياس المسافات والمستشعرات الكهروبصرية.
  • القدرة على طي ودوران العجلة الأمامية من أجل التشغيل الأمثل.
  • امكانية تحديث وتزويد الطائرة بأجهزة رادار (SAR)







الأحمال

يمكن لليبهون آرإستيعاب مجموعة كبيرة من الأحمال مثل: :


  • أجهزة الأشعة دون الحمراء
  • التصوير الحراري
  • أجهزة تمييز الأهداف البعيدة وتحديد المسافة
  • أجهزة التحسس الكهرو بصري



http://www.adcom-systems.com/ARB/UAV/YAHBON-R/Overview.html

وهنا عن اليبهون R-2





يبهـــون آر 2

نظرة عامة

)يبهون آر 2) هي طائرة استطلاع بدون طيار متوسطة الإرتفاع طويلة المدى صممت وصنعت لدى شركة أدكوم للأنظمة للمهمات التكتيكية مثل التعقب والمراقبة الحية ليلا ونهارا ومهمات البحث والانقاذ. مراقبة الحدود. ومسح المناطق عن بعد وما الى هنالك من مهمات مشابهة

لقد تم تصميمها حتى تكون قادرة على الاقلاع والهبوط القصير ومن على مدرجات شبة معدة وقصيرة وبمكنها الهبوط على عجلاتها أو بمظلة للهبوط الاضطراري









المواصفات

المسافة بين الجناحين 8.5 متر27.89 قدم
الطول 5.5 متر18.04 قدم
الإرتفاع 2.3 متر7.55 قدم
مساحة الجناح الفعالة12 متر مربع129 قدم مربع
وزن الطائرة فارغة 385 كجم849 رطل
حمولة الإقلاع القصوى 650 كجم1433 رطل
وزن الأحمال 30 - 270 كجم66 - 595 رطل
سعة خزان الوقود270 لتر71 جالون
نوع المحركروتاكس 914UL3
قوة المحرك84.5 كيلو وات / 115 حصان
الهيكلقابل للطي








الأحمال:

يمكن (لليبهون آر2 ) إستيعاب مجموعة كبيرة من الأحمال مثل:

  • أجهزة الأشعة دون الحمراء
  • التصوير الحراري
  • أجهزة تمييز الأهداف البعيدة وتحديد المسافة
  • أجهزة التحسس الكهرو بصري

ماشاء الله تبارك الرحمن .. عائلة يبهون r كبيره ومتنوعه ..

تطور هائل لهذه الشركة ودخولها عالم تسليح الطائرات بدون طيار ولأي طائرة تريد تسليحها ..

نود معرفة مانوع وقوة صاروخ ارض جو وهل تصنعه الامارات ..

ماشاء الله تبارك الرحمن .. عائلة يبهون r كبيره ومتنوعه ..

تطور هائل لهذه الشركة ودخولها عالم تسليح الطائرات بدون طيار ولأي طائرة تريد تسليحها ..

نود معرفة مانوع وقوة صاروخ ارض جو وهل تصنعه الامارات ..


انا كذلك متلهف لمعرفة نوعه ..

يبدو مختلفا عن النمرود والهيلفاير والموكوبا ..



النمرود بنوعيه ( لا يشبه الصاروخ الاسود اعلاه )
UAE%2527s+united-40+tandem-wing+armed+drone+Namrod+missile+Adcom+Systems%25E2%2580%2599+latest+unmanned+air+vehicle%252C+the+United+40+%25282%2529.jpg






الهيلفاير ( شكل الجنيحات الامامية والخلفية مختلف بعض الشيء عن صواريخ يبهون R )


موكوبا ( نفس الوضع مع الهيلفاير .. اختلاف في شكل الجنيحات الامامية والخلفية )



بانتظار تحليلاتكم ....

فكرة تسليح هذا التصميم من طائرات الUAV ليست جديدة , قامت بذلك باكستان (BURRAQ UAV )

Burraq+Unmanned+Combat+Air+Vehicle+(UCAV)+Pakistan+army+air+force++FT-5+AR-1laser+guided+missile+Pakistan+Aeronautical+Complex+(PAC)+Falco+UAV+NESCom+Burraq+UAV+(3).jpg

Burraq+Unmanned+Combat+Air+Vehicle+(UCAV)+Pakistan+army+air+force++FT-5+AR-1laser+guided+missile+Pakistan+Aeronautical+Complex+(PAC)+Falco+UAV+NESCom+Burraq+UAV+(2).jpg



والصينية CH-3



ايضا ,, هذا يفتح لها امكانية التسلّح من تسليح ذو منشأ صيني من المركّب على الـ CH-3 ( احجام الطائرات وقدراتها اتوقع انها قريبة من بعضها )

اخي دام اﻻمارات ماشاء الله تصنع اكثر من نسخه طائرات بدون طيار مسلحه+ مراقبه
لماذا تشتري طائرات من امريكا والصين < بدون طيار

هناك شبه ..



الصاروخ الثاني من انتاج ريثيون .. وزنه 13 باوند فقط ( 13 باوند = 6 كج تقريبا ) وطوله قدمين تقريبا مما يجعله ملائما جدا للطائرات بدون طيار ( وهو مصمم خصيصا لها )

الصاروخ لديه توجيه ثنائي , باحث بالليزر شبه النشط اضافة لتوليفة الجي بي اس / القصور الذاتي المعروفة .

بامكانه الاشتباك مع الاهداف المتحركة والثابته على حد سواء وعلى مدار الساعة بغض النظر عن حالة الطقس ..

توليفة الجي بي اس/القصور الذاتي تقوم بتوجيه السلاح لنصف المسار وعندها يقوم باحث الليزر شبه النشط باكمال التوجيه ليصيب الهدف بدقة ..

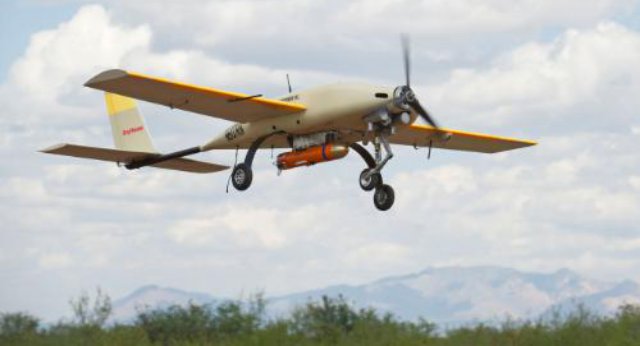

Raytheon has successfully tested a new weapon specifically designed to be fired from an unmanned aircraft system (UAS). The Small Tactical Munition bomb - which weighs in at 13-pounds and measures approximately 2-feet long - features a dual-mode, semiactive laser seeker along with a GPS-inertial navigation system.

As such, the small, yet advanced STM is capable of engaging both fixed and moving targets around-the-clock, regardless of weather conditions. "Current combat operations [in Afghanistan] have highlighted the need for extremely small, precise weapons that are optimally designed for remotely piloted aircraft," .



"The GPS-INS guided the weapons to a mid-course position where the semiactive laser seeker precisely guided the weapon to the target, achieving all test objectives."


http://weapons.technology.youngester.com/2010/10/smart-bombs-for-uav.html


************

على كلّ ... لدي شكوك في المقال ..

المقال يتحدث عن سلاح الـ STM او Small Tactical Munition من شركة ريثيون ولكن صورتها مختلفة عن الصورة الوارده اعلاه

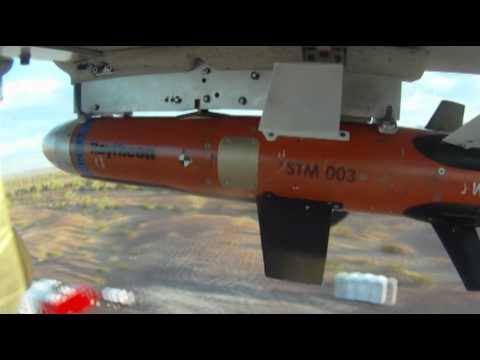

هذه هي صورة تجارب الـ STM


لاحظ الفرق التصميمي بين الصاروخين



1- الـSTM لايوجد لديه جنيحات امامية , صاروخ طائرة R لديه هذه الجنيحات
2- الـSTM جنيحات وسطية , صاروخ طائرة R لاتوجد لديه هذه الجنيحات


********

لذلك انا متشكك

اخي دام اﻻمارات ماشاء الله تصنع اكثر من نسخه طائرات بدون طيار مسلحه+ مراقبه
لماذا تشتري طائرات من امريكا والصين < بدون طيار


سؤال وجيه :)

لربما هي رغبة على الاطلاع على طائراتهم وتكنولوجياتها وتنويع قاعدة موارد الـ ISR المتنامية لدى الامارات العربية المتحدة ..


كمثال : لاحظ لقاء المدير العام للشركة في معرض حديثه عن التعاون بينهم وبين الدول العربية والاجنبية ( تحدث في الدقيقة 06:40 عن ان شركة ادكوم للانظمة عقدت اتفاقية على انشاء شركة لتصنيع هذه الطائرة - يونايتد 40 - في الولايات المتحدة الامريكية , انتاج بترخيص , وكذلك الاتفاق مع روسيا على تصنيع الاتحاد 40 هناك )




معروف ان امريكا صانع متفوق للانظمة الغير مأهولة , فلماذا تطلب صناعة الطائرة الاماراتية بترخيص !!


*******

اعتقد ان الاجابة هي للاطلاع وتنويع القاعدة الصناعية وغيرها من الفوائد ..

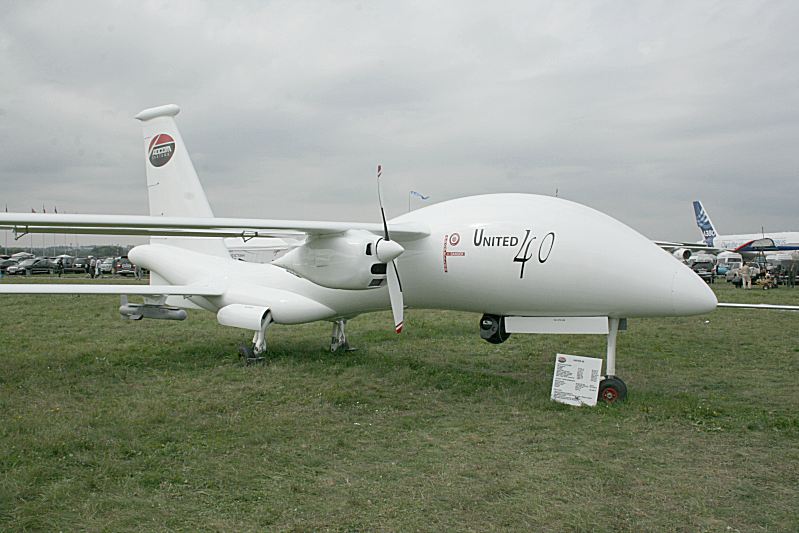

الاتحاد 40 طائرة مميزة

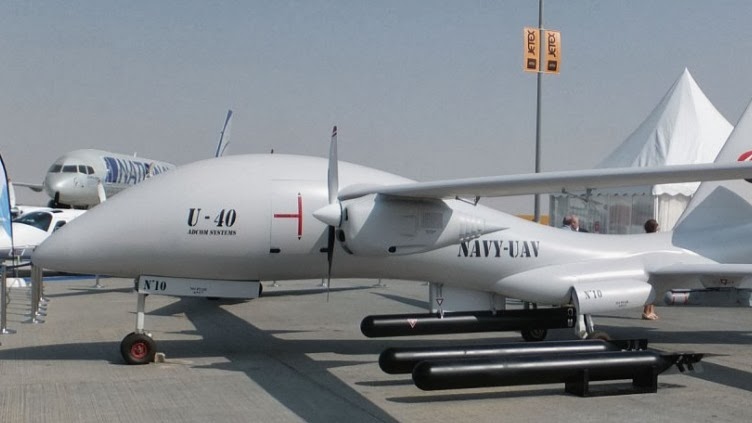

تحوّرت لتصبح مضادة للغواصات والقطع البحرية وسمّيت باسم U-40 Navy
United_40_UAV_Unmanned_Aerial_Vehicle_drone_UAE_United_Arab_Emirates_defense_industry_military_technology_640_001.jpg



وغيرها من البلوكات ( هي مؤخرا وصلت للبلوك 5 , وهي التي اثارت اهتمام صنّاع الUAS بشدة ومن بينهم امريكا وروسيا , اضافة للجزائر والسعودية وغيرها من الدول )


هذه هي التي سترفع مستوى هذه الصناعة لمستويات متقدمة جدا ( حمولة 6.5 طن , محركات جيت , مسلّحة بصواريخ كروز وطوربيدات وعوامات سونار وقنابل وصواريخ جو-ارض النمرود وغيرها )



اخي دام اﻻمارات ماشاء الله تصنع اكثر من نسخه طائرات بدون طيار مسلحه+ مراقبه
لماذا تشتري طائرات من امريكا والصين < بدون طيار

سؤال جميل جداً
الجواب هو الاضطلاع عن قرب على مكونات الطائرات الأمريكيه والصينيه ولو لم تكن اسرائيل عدوه للوطن العربي وغاصبه للأراضي العربيه لرئيتنا اول دوله تتعاون مع اسرائيل في مجال الطائرات دون طيار فهم متفوقين تفوق مذهل حتى على روسيا والصين
وانتبه جيداً لصفقات الطائرات دون طيار دائما نأخذ عدد قليلاً لان المهمه هي الاضطلاع ومعرفة المكونات ومقارنتها بما عندنا من طائرات يتم تصنيعها في مصانع شركة ادكوم سيستمز وغيرها

زميلي كاميكاز
لماذا تتعب نفسك كثيراً بالبحث عن هذ الصاروخ ؟؟ لربما هو صاروخ من ابتكار شركة ادكوم ولم تفصح عنه بأوامر من الحكومه
ومثل ماتعرف ان صناعاتنا العسكريه لا تخرج للعيان الا بالمناسبات السعيده مثل معرض ايدكس
ولك في يبهون ار
و يبهون جلوبال
ويبهون يونايتد
ويبهون اكستريم خير مثال لما اقول

تحوّرت لتصبح مضادة للغواصات والقطع البحرية وسمّيت باسم U-40 Navy
United_40_UAV_Unmanned_Aerial_Vehicle_drone_UAE_United_Arab_Emirates_defense_industry_military_technology_640_001.jpg



وغيرها من البلوكات ( هي مؤخرا وصلت للبلوك 5 , وهي التي اثارت اهتمام صنّاع الUAS بشدة ومن بينهم امريكا وروسيا , اضافة للجزائر والسعودية وغيرها من الدول )


هذه هي التي سترفع مستوى هذه الصناعة لمستويات متقدمة جدا ( حمولة 6.5 طن , محركات جيت , مسلّحة بصواريخ كروز وطوربيدات وعوامات سونار وقنابل وصواريخ جو-ارض النمرود وغيرها )




والله للأسف مثل هذه الأسلحه تظلم ظلماً عظيما والظلم منا نحن لأننا لا نسلط الضوء عليها ولا نفسح لها مجال للدعايه
انظر الى ايران لو صنعة رصاصة اقصى مدى لها هو مترين ونصف لأقامة عليها احتفال المولد

انته تصنع طائرات دون طيار متفوقه بالنسبه للمنطقه المحيطه بك
انته تصنع صواريخ دقيقه وتتعاون مع دول متفوقه لصناعة بعض منها
انته تصنع صواريخ كروز قصيرة المدى ودقيقة التوجيه
انته تصنع حتى طوربيدات لمكافحة الغواصات
وكل هذه التحف وانته لم تعمل لها الدعايه الازمه ليعلم العالم انك تجاوزت ظلمات الجهل واقتحمت عالم المعرفه بكل ما اوتيت من قوله
وهذ هو الظلم بعينه

الصناعات الاماراتية واضح انها مبتكرة وليست تقليد وجودة عالية لكن ينقصها ان تدخل الخدمة وان تثبت انها عملية وليس فقط للعروض .............اي يجب اثبات انها فعلا تمتلك قدرة عملية حقيقية

سؤال جميل جداً
الجواب هو الاضطلاع عن قرب على مكونات الطائرات الأمريكيه والصينيه ولو لم تكن اسرائيل عدوه للوطن العربي وغاصبه للأراضي العربيه لرئيتنا اول دوله تتعاون مع اسرائيل في مجال الطائرات دون طيار فهم متفوقين تفوق مذهل حتى على روسيا والصين

وانتبه جيداً لصفقات الطائرات دون طيار دائما نأخذ عدد قليلاً لان المهمه هي الاضطلاع ومعرفة المكونات ومقارنتها بما عندنا من طائرات يتم تصنيعها في مصانع شركة ادكوم سيستمز وغيرها


اعتقد والله اعلم , ان الصفقة كبيرة :)



كمثال :

فيما يخص صفقة البريديتور XP ( الطراز التصديري المماثل للبريديتور A ولكن بدون حواضن الاسلحة )

فان الامارات عقدت صفقة قيمتها 200 مليون دولار شاملة الدعم

Feb 18/13: UAE. The UAE reportedly signs an AED 722 million (about $200 million) deal with International Golden Group for Predator XPs and integrated support. This makes them the type’s 1st customer. Gulfnews
.

http://www.defenseindustrydaily.com/uae-tie-up-inroduces-the-rq-1-predator-xp-06787/


سعر الطائرة الواحدة ( الطراز التصديري ) يصل لـ 4 مليون دولار ( والامارات صفقتها قدّرتها بعض المصادر بـ 200 مليون دولار !! )


At a cost of some $3 million to $4 million per aircraft, the export Predator is much cheaper than almost any manned aircraft capable of the same function, he said, costs less in fuel, and is often able to remain airborne for much longer.



- See more at: http://www.uasvision.com/2012/07/13...edator-xp-within-months/#sthash.ccOzX9Kn.dpuf



**************

لو كان الدعم 50 مليون دولار فرضا ( سيتبقى 150 مليون دولار , والتي تمكنك من شراء عدد 37 طائرة بريديتور XP تقريبا , ان صحّت الحسبة )

فلنجعلها 30 طائرة ( اضعف الايمان )


البريديتور XP في ابوظبي
Predator_XP_Unmanned_Aerial_Vehicle_General_Atomics_Aeronautical_Systems_IDEX_2013_640_001.jpg



سهلة النشر


كمنصة لتنويع ورفد قاعدة الـIntelligence , Surveillance and Reconnaissance الاماراتية .. هي خيار لا بأس به اطلاقا ( وهي كذلك مبرهنة في العمليات القتالية المختلفة )

اتسائل ,, هل سيمنحون الامارات ( مع قادم الايام ) قدرات دمج الاسلحة ... ام ستقوم الامارات بذلك ( بطريقتها الخاصة )

:)


التعديل الأخير:
زميلي كاميكاز
لماذا تتعب نفسك كثيراً بالبحث عن هذ الصاروخ ؟؟ لربما هو صاروخ من ابتكار شركة ادكوم ولم تفصح عنه بأوامر من الحكومه
ومثل ماتعرف ان صناعاتنا العسكريه لا تخرج للعيان الا بالمناسبات السعيده مثل معرض ايدكس
ولك في يبهون ار
و يبهون جلوبال
ويبهون يونايتد
ويبهون اكستريم خير مثال لما اقول


لا استطيع الانتظار لمعرض ايدكس 2015 ..

:)
