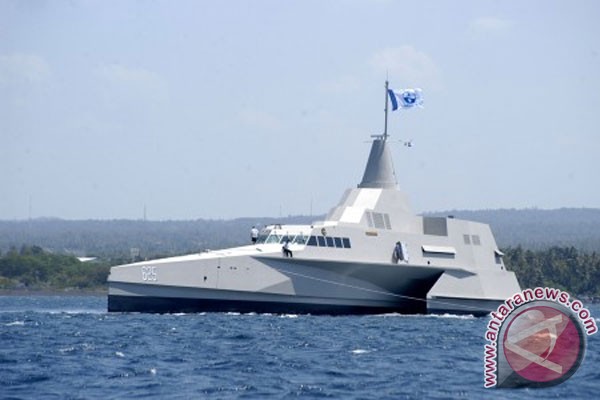

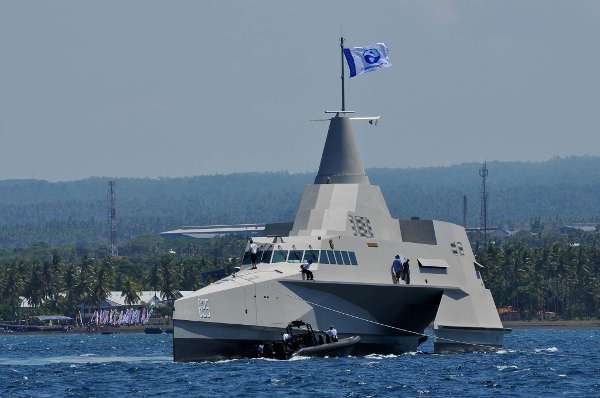

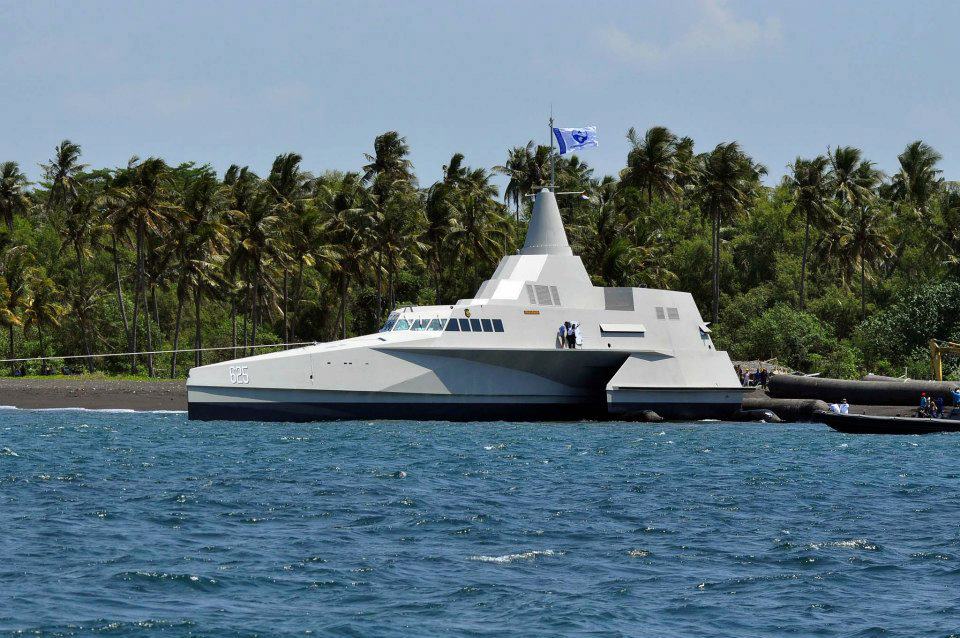

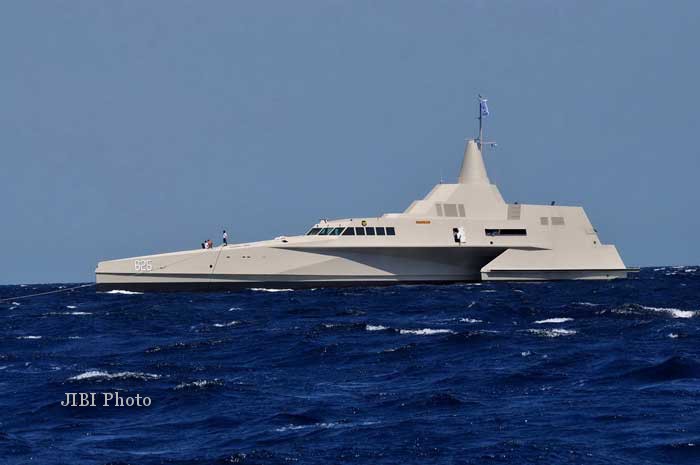

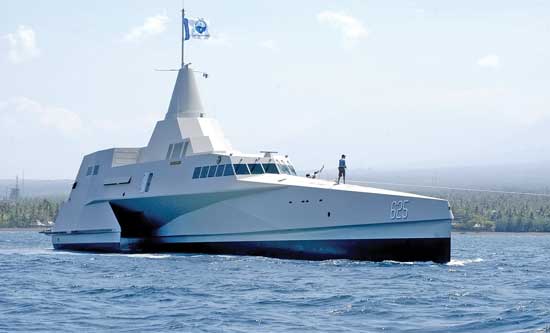

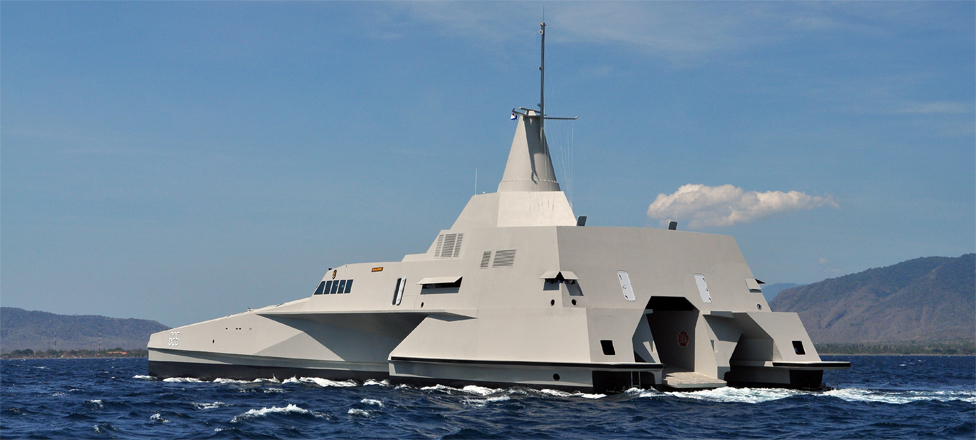

حاملة الصواريخ السفينة الشبح السريعة KRI Klewang



البحرية الأندونسية تأمر ببناء سفينة الصواريخ الشبحية KRI Klewang



مفهوم ثوري متقدم للسفن الحاملة للصواريخ مصنوعة من ألياف الكربون الخالص



السفينة الأولى من هذة الفئة انفجرت بعد نشوب حريق على متنها
خلال الاختبارات النهائية عام 2012





و الأن البحرية الأندونسية تأمر ببناء سفينة جديدة من هذة الفئة



KRI Klewang سفينة صاروخية شبح عالية السرعة



بصمتها الرادارية و الحرارية و الصوتية و المغناطيسية تكاد تكون معدومة



الأسلحة و الأنظمة الفرعية مقدمة شركة ساب السويدية



عدد أفراد الطاقم : 23 و تحمل 7 مقاتلين من أفراد الوحدات الخاصة

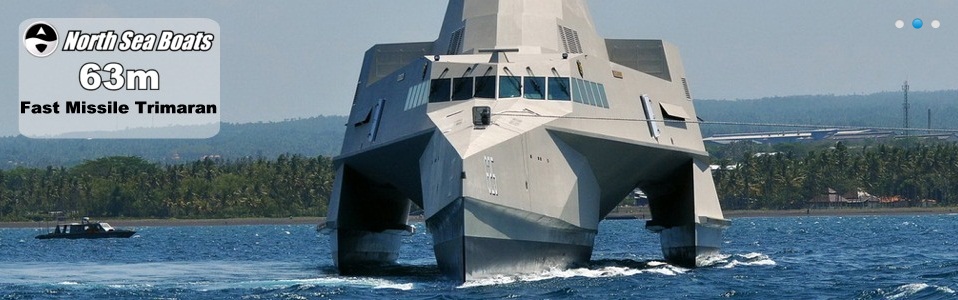

الوزن : 219 طن - الطول : 63 م - العرض : 16 م



الدفع : أربع محركات مان بقوة 1800 حصان لكل محرك



السرعة القصوى 97 كم بالساعة - المدى : 5000 كم



السفينة قادرة على تجاوز الأمواج العاتية التي يبلغ ارتفاعها من 6 أمتار



مسلحة بثمانية صواريخ مضادة للسفن C- 705



مسلحة بسبعة مدافع 30 ملم رشاشة أتوماتيكية Meriam otomatis 730



KRI Klewang ستكون السفينة الأكثر احتراما في العالم

خاص للمنتدى العربي للدفاع و التسليح - فادي الشام

التعديل الأخير بواسطة المشرف:
اخي فادي مانوع الصورايخ التي تحملها وما مداها

وهل هي صناعة اندونسية خالصة

ارى اناه زورق شبحي صاروخي متميز جدا

اخي فادي مانوع الصورايخ التي تحملها وما مداها

وهل هي صناعة اندونسية خالصة

ارى اناه زورق شبحي صاروخي متميز جدا

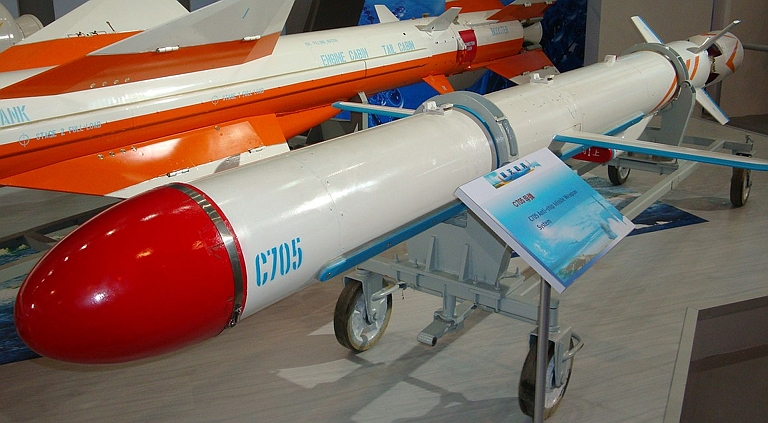

الصواريخ المضادة للسفن C- 705


هي صواريخ صينية و تقوم أندونيسا بتصنيعها بموجب ترخيص من الصين
التوجيه بواسطة الرادار و الأشعة تحت الحمراء و دارة تلفزيونية مغلقة
وزن الرأس الحربي : 110 كغ
المدى القاتل : 140 كم
الصاروخ مناسب لتدمير السفن من وزن 1500 طن حتى وزن 4000 طن
سلاح البحرية المصري يمتلك هذا الصاورخ

images

التعديل الأخير بواسطة المشرف:
شكرا اخي فادي

بالنسبه للشبحيه هل لها علاقه بالشكل ام بامتصاص الموجات الراداريه

اخبرني صديق يعمل على جهاز رادار ان لاعلاقة للشكل بالتخفي فالموجات تصطدم بأي جسم وترتد ليظهر الهدف

في الرادار حتى اسراب الطيور البحريه تظهر

اما امتصاص الموجات فالله اعلم

شكرا اخي فادي

بالنسبه للشبحيه هل لها علاقه بالشكل ام بامتصاص الموجات الراداريه

اخبرني صديق يعمل على جهاز رادار ان لاعلاقة للشكل بالتخفي فالموجات تصطدم بأي جسم وترتد ليظهر الهدف

في الرادار حتى اسراب الطيور البحريه تظهر

اما امتصاص الموجات فالله اعلم

السفينة شبح تخضع لعدة عوامل
طبعا الشكل المخروطي يقلل من القدرة على اكتشافها و يحد من البصمة الرادارية
و السفن الحديثة الأميركية تعتمد الشكل المخروطي
و ايضا نوعية المواد المصنوعة منها نوعية الطلاء و نسبة ضجيج المحركات و انبعاث الحرارة
و المجال المغناطيسي
