كثر الحديث عن تسليح الجيش الحر بصواريخ ارض جو تطلق عن الكتف قد تقلب المعادلة في سوريا لصالح الجيش الحر، كما وجهت روسيا تحذير للسعودية من تزويد المعارضة بمثل هذه الصواريخ ، فما هي هذه الصواريخ وكيف يمكنها قلب المعادلة ؟
نبدة عن أهم الصواريخ أرض جو المحمولة على الكتف

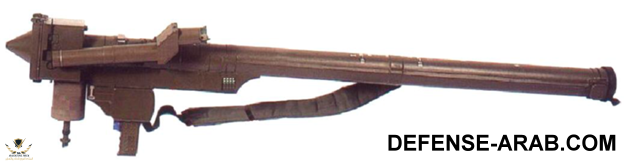

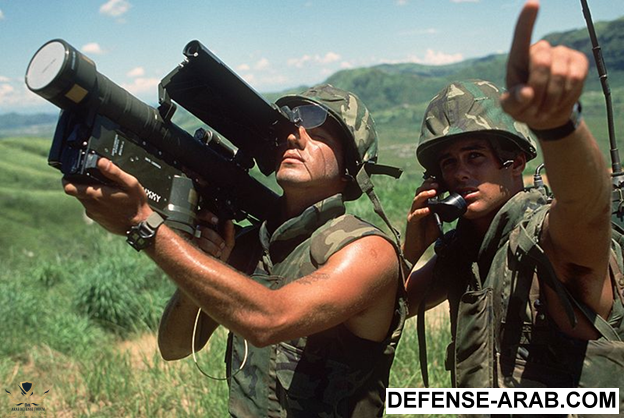

الصاروخ ستينغر
ستينغر صاروخ خفيف أرض–جو يحمل على الكتف، بدأت المراحل الأولى لإنتاجه في الستينيات، وفي عام 1972 بدأت مراحل تطويره المختلفة. اكتسب شهرته في حرب افغانستان الاولى حيث تمكن المجاهدون من تدمير الكثير من الحوامات والطائرات الروسية وكان من الاسباب الرئيسية لانهيار القدرة الهجومية للجيش الروسي وتحوله الى الدفاع
يوجد في هذا الصاروخ باحث بصري سلبي يرمز إليه عادة بالحروف POST وهو قادر على البحث عن الأشعة تحت الحمراء IR أو الأشعة فوق البنفسجية UV. وقد أدخل عليه تعديل ليعتمد أشعة ليزر بدلا من الأشعة تحت الحمراء لتوجيه الصاروخ. وظهرت أجيال جديدة منه مثل ستينغر/ 2. يحقق صاروخ ستينغر تأمين نظام دفاع جوي في القتال ضد الطائرات السريعة المحلقة على علو منخفض وضد طائرات الهليكوبتر.
المواصفات العامة
يبلغ طول ستينغر 1.52 مترا بقطر يبلغ 70 ملم، ويبلغ وزنه 15.7 كيلو غرام ومداه يصل إلى خمسة كيلومترات بارتفاع 4800 متر، ويبلغ وزن الرأس الحربي للصاروخ ثلاثة كيلوغرامات وهو مزود بصمام تقاربي، أما سرعته ففوق سرعة الصوت. ويعمل نظام الدفع في المحرك الصاروخي بالوقود الصلب مع معزز منفصل للمرحلة الأولى من المسار
عائلة الصواريخ الروسية Sam-7 , Sam-16 , Sam-18 , Sam-24

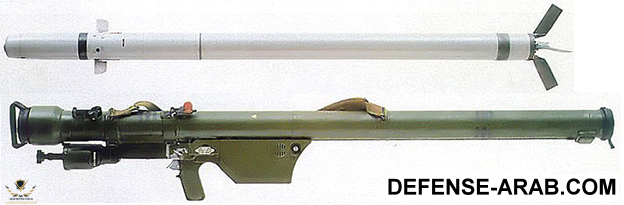

الصاروخ Sam-7
هو نظام دفاع جوي صاروخي محمول على الكتف من نوع أرض - جو سوفيتي قصير المدى يعمل على التوجيه الحراري للصاروخ، دخلت المنظومة الخدمة في 1968. يبلغ مدى الصاروخ 3,700م بارتفاع يصل إلى 1,500 متر بسرعة 430 متر بالثانية ،
اسماه الغرب في الأصل ستريلا "السهم" في البداية، كان هذا السلاح البسيط الذي تستخدمه المشاة مشابهاً للمقذوف( Red eye). الامريكي ،. والمقذوف الأساسي عبارة عن أنبوب، يحمل محركاً يستعمل الوقود الجاف، ويتميز بدفع مزدوج، وتوجهه زعانف قصيرة. وما على الرامي إلا أن يسدد أنبوب الإطلاق في اتجاه الهدف باستخدام جهاز تسديد مفتوح،
وفي عام 1972، بدأ الإنتاج لنماذج محسنة من هذا المقذوف،(Sam-16وSam18 واخيرا Sam-24 ) هذه النماذج لها دفع أقوى، ومرشح لأشعة تحت الحمراء، لاستبعاد الأهداف الخداعية، وتوجيه أفضل بكثير.

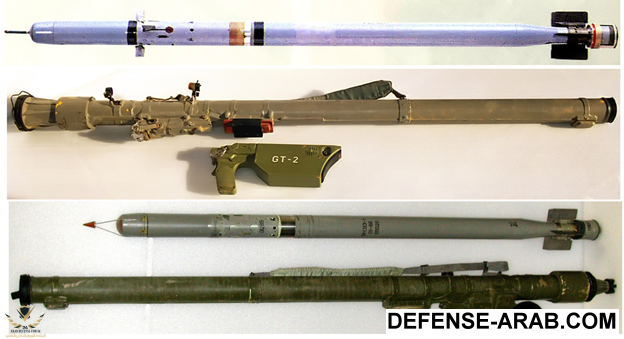

صور صاروخ Sam-16 وSam-18

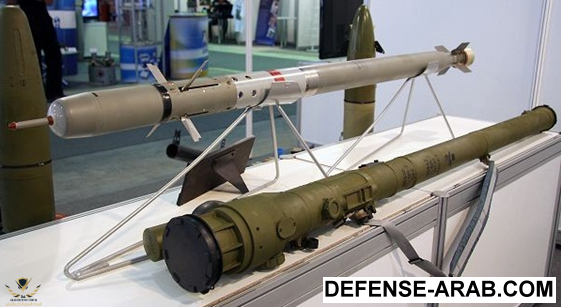

صورة صاروخ Sam-24

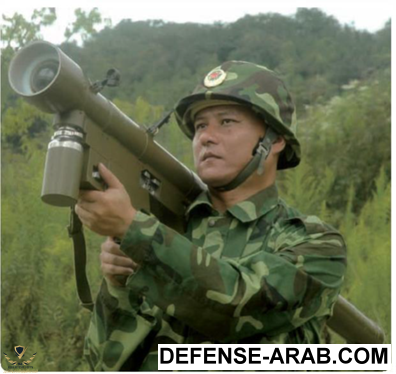

الصاروخ الصيني المضادة للطائرات FN-6
الصاروخ الصيني FN-6
هذا الصاروخ برز في الشرق الاوسط للمرة الاولى خلال الثورة السورية (بأعداد قليلة)، وقد حقق الكثير من الاصابات في صفوف طائرات النظام ، غير ان قلة اعداد الصواريخ لم يسمح بتغيير المعادلة
الصاروخ قادر على اعتراض المقاتلات بأنواعها ، المقاتلات - القاذفة ، والطائرات والحوامات التي سرعتها أقل من 440 متر في الثانية
يتميز بقدرات تقنية مضادة للتشويش ، ومضاد لأشراك الأشعة تحت الحمراء الخداعية ( المشاعل الحرارية التي تلقيها الطائرات )
المواصفات الفنية :
ارتفاع الاعتراض الأقصى 4000 متر
المدى الأقصى 5500 متر
القطر: 71 ملم
الطول : 14950 مم
الوزن : 10.77 كلغ
السرعة القصوى 600 م/ثا
الوزن الكلي للنظام 17 كلغ
الصاروخ الصيني FN-16
نوع الأهداف: المقاتلات– القاذفة، الحوامات الهجومية، الطائرات المسيرة عن بعد،
فضاء العمليات
الارتفاع : 4000 متر
المدى المجدي : 6000 متر
مواصفات الصاروخ :
القطر : 72 ملم
الطول : 1600 ملم
الوزن : 11.5 كلغ

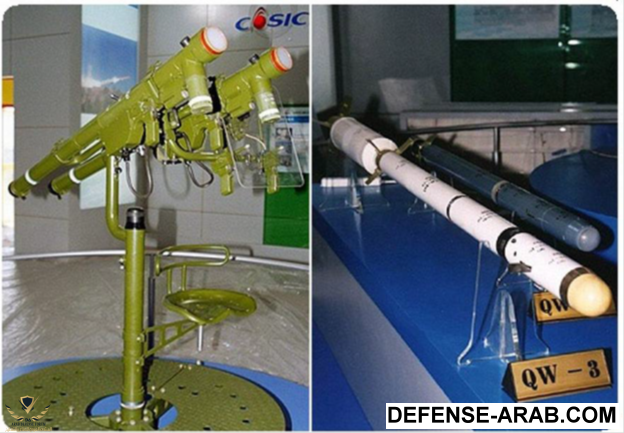

الصاروخ الصيني : QW-3
وزن الصاروخ: 23 كلغ
طول الصاروخ : 2.1 متر
مدى الصاروخ :8000 متر
ارتفاع الصاروخ الأقصى : 5000 متر
سرعة الصاروخ : أكثر من 750 متر في الثانية
التوجيه : ليزري نصف نشط
الصاروخ لا يطلق عن الكتف بل عن منصب مثل الصاروخ شايرون الكوري والميسترال الفرنسي

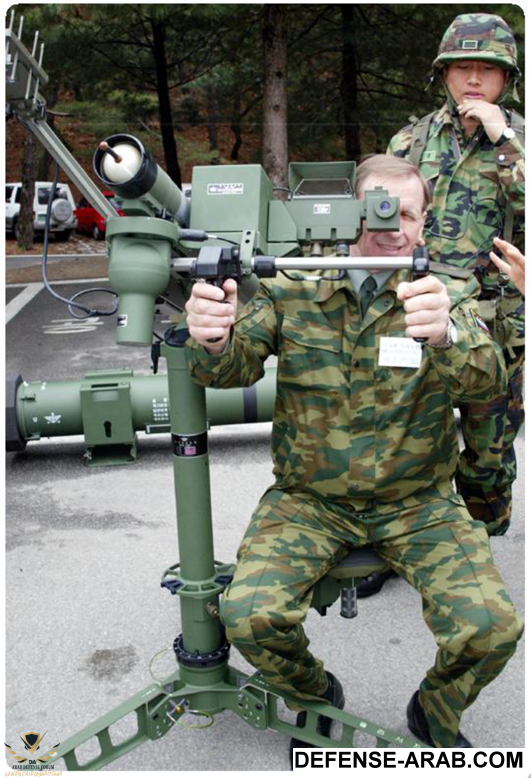

الصاروخ الكوري الجنوبي
ظروف العمل : ليلي نهاري
ننمط العمل : أطلق وأنسى
جهاز تسديد ليلي معزز بجهاز تمييز العدو من الصديق
طول الصاروخ : 168 سم
طول أنبوب الإطلاق : 187 سم
الرأس الحربي : شديد الانفجار مع صاعق احتكاكي - تقاربي
الوزن : الصاروخ 50 كغ ، أنبوب الإطلاق 54 كغ
المدى الأقصى الفعال : 7000 م
الإرتفاع الأقصى الفعال : 3500 م
السرعة القصوى للصاروخ : 2.5 ماك ( 2.5 مرة ضعف سرعة الصوت)

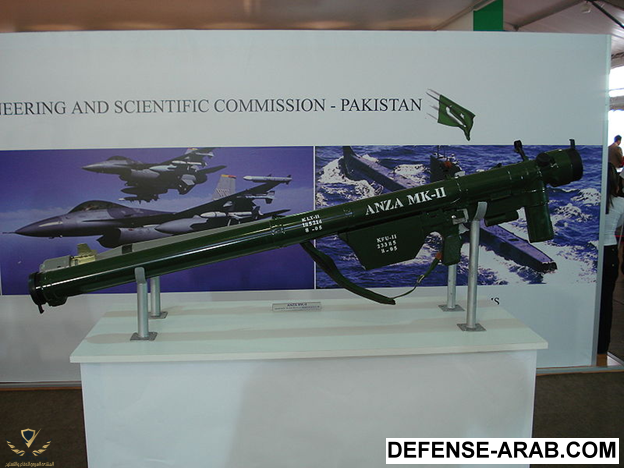

Anza Mk-II الصاروخ الباكستاني
صواريخ ارض جو تنتجها باكستان تطلق على الكتف ، نظام التوجيه يعمل بالأشعة تحت الحمراء ، ويستخدم للدفاع الجوي على مستوى منخفض. ويتم إنتاجه من قبل مختبرات البحوث كاهوتا ( KRL )
طول الصاروخ : 1.447 متر
طول أنبوب الإطلاق : 187 سم
الرأس الحربي : شديد الانفجار مع صاعق احتكاكي - تقاربي
الوزن الصاروخ : 10.68 كلغ، الوزن مع أنبوب الإطلاق 16.5 كغ
المدى الأقصى الفعال : 5000 م
الإرتفاع الأقصى الفعال : 4000 م
السرعة القصوى للصاروخ : 600 متر في الثانية
