بسم الله الرحمن الرحيم
فى هذا الموضوع اسرد عدة ارقام بالتفصيل وسيتم ذكر المصادر فى اخر الموضوع

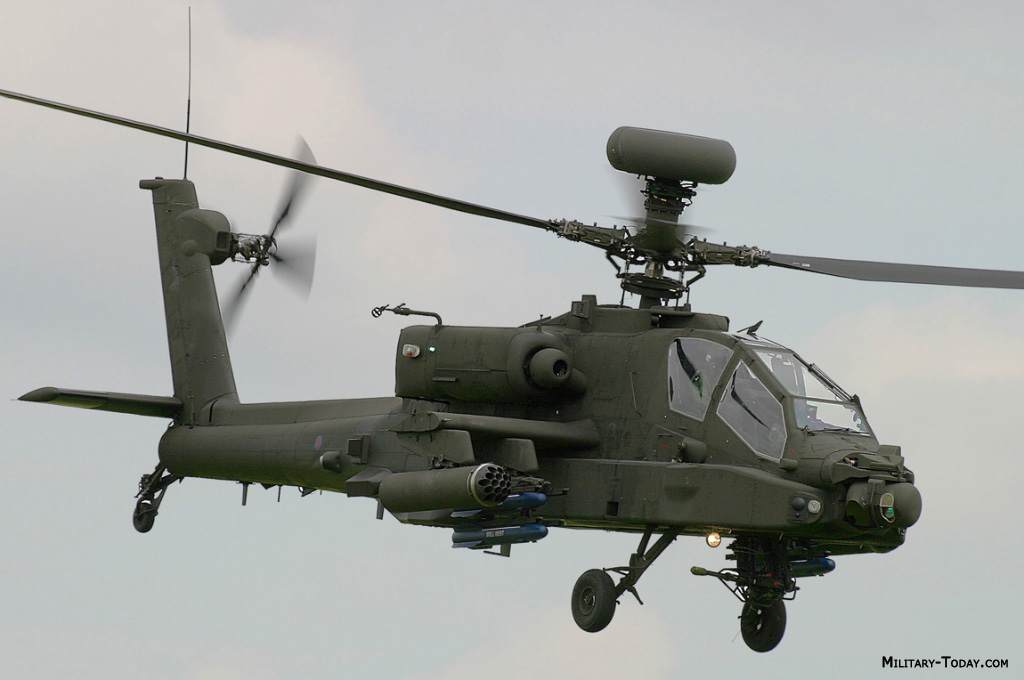

هى مروحية هجومية بمحركين صممتها ماكدونيل دوغلاس (بوينغ فى الوقت الحالى) ودخلت الخدمة فى الجيش الأمريكى عام 1984 وتم تصديرها إلى عدة دول مثل مصر، واليونان، وإسرائيل، وهولندا، واليابان، والمملكة العربية السعودية، الإمارات العربية المتحدة،والمملكة المتحدة.
يمتلك الجيش الأمريكى اكثر من 800 مروحية اباتشى وهناك 1000 او ما يزيد قد تم تصديرها ، تم استخدام المروحية لأول مرة فى قتال فعلى عام 1989 فى بنما خلال احدى العمليات العسكرية كما تم استخدامها فى عاصفة الصحراء.

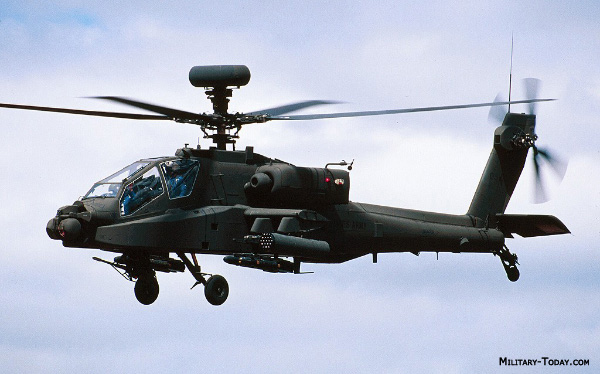

تم تسليم أول مروحية اباتشى لونج بو إلى الجيش الأمريكى فى نيسان / ابريل 1997 ؛ انتشرت اباتشى AH-64D Longbow فى افغانستان للمرة الأولى فى عملية اناكوندا .
لونغ بو هو رادار موجات ملليمترية للتحكم فى إطلاق النار وصواريخ الهيلفاير المضادة للدروع وقد تم ترقية إلى ما يقرب من 500 وحدة وتسليمها للجيش الأمريكى بحلول اغسطس عام 2006 وفى نوفمبر 2006 تم ترقية 24 مروحية اخرى وفى يناير 2007 تم ترقية 96 مروحية وفى ابريل 2007 تم اضافة 18 مروحية اخرى الى اسطول لونج بو .
خلال نفس العام تم الاتفاق على صفقة مع الجيش الاماراتى على ان يتسلم 30 مروحية AH-64Ds وبدأ التسليم فى يونيو 2007 .
عقد بعد ذلك الجيش الامريكى صفقة مع شركة بوينغ بقيمة 247 مليون دولار لتطوير 51 مروحية AH-64D إلى البلوك الثالث وتم تسليم اول مروحية فى اكتوبر 2011 .
طلبت عدة دول المروحية لونغ بو من بوينغ مثل :
هولندا بعدد 30 مروحية
وسنغافورة 20 مروحية تم تسليمها فى عام 2002
اسرائيل 18 مروحية 9 منهم مُصنعة لونغ بو جديدة و 9 من الطراز الأقدم واعيد عليها تركيب الرادار وسلمت فى ابريل 2005 .
مصر طلبت 35 مروحية من المروحيات التى اعيد تركيب الرادار عليها .
وقد تم تطوير عدد من AH-64A لمعيار AH-64D من اجل كوريا الجنوبية؛ وترقية 30 لدولة الإمارات العربية المتحدة إلى المستوى لونغ بو وبدأ التسليم فى مايو 2008 .
فى سبتمبر 2002 طلبت الكويت 16 مروحية AH-64D وبدأ التسليم فعليا فى فبراير 2007 وتم تجهيزها بأنظمة BAE للمساعدات الدفاعية .
فى سبتمبر 2003 طلبت اليونان 12 مروحية AH-64D لونغ بو مزودة بأنظمة BAE وبدأ التسليم فى يناير 2007 .
فى عام 2011 قامت تايوان بتوقيع عقد بقيمة 2.5 مليار دولار وطلبت 30 مروحية اباتشى من البلوك الثالث ومن المفترض ان يتم التسليم خلال عام 2014 .
يتميز البلوك الثالث من المروحيات بتحويل اجهزة الطائرة الى النظام الرقمى بالكامل مما يتيح تعامل اسهل كما يتضمن نظام لاسيلكى تكتيكى مشترك بين اعضاء السرب وتقوية المحركات وأنظمة الدفع والقدرة على التشويش والسيطرة على الطائرات بدون طيار وكذلك زيادة سرعة الطائرة وزيادة حمولة الطائرة .
كان اول طيران للمروحية اباتشى من البلوك الثالث فى عام 2008 ويهدف الجيش الأمريكى الى تطوير الأسطول بالكامل إلى البلوك السابق ذكره .
*التسليح :
- مدفع M230 عيار 30 ملم موضوع تحت جسم الطائرة ويطلق النار بمعدل 625 :1200 طلقة بالدقيقة الواحدة.
- صواريخ هيلفاير جو-ارض والذى يعتمد على مبدأ (اطلق وانسى) ويصل مداه فى بعض النسخ إلى 12 كم .
-يمكن تسليحها أيضا بصواريخ (ستينغر،AIM-9 Sidewinder ) وصواريخ غير موجهة من نوع هيدرا 70 ملم ويمتلك الجيش الأمريكى منها نسخة موجهة
-يمكنها حمل 4 صواريخ جو جو لتساعدها فى التصدى للمروحيات المعادية والطائرات التى تطير على ارتفاع منخفض.
كما يمكنها ان تحمل 16 صاروخ هيل فاير المضادة للدروع مقسمين على 4 حاملات للصواريخ مُقسمين على كل منهما كل حامل 4 صواريخ .

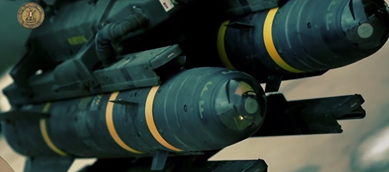

صورة مقربة للصواريخ :
*اجهزة الإستشعار :
- تم تجهيز المروحية بإلكترونيات متطورة من شركة نورثروب غرومان مثل اجهزة السيطرة على الحرائق ورادار تشويش سلبى على مروحيات العدو وتعمل تلك الإلكترونيات فى كافة الظروف الجوية .
- AN/ASQ-170 وهى أجهزة الرؤية البصرية وتحديد الأهداف
-AN/AAQ-11 أجهزة الرؤية الليلية وقد تم تطويرها من شركة لوكهيد مارتن
وهناك اجهزة رؤية فى المروحية توفر رؤية ثلاثية الأبعاد مباشرة وواضحة كما انه من المتاح ان يتم عرض الصورة على عدسة أحادية يستخدمها مساعد الطيار "المدفعى" .
وقد وضعت شركة لوكهيد مارتن نظام رؤية ليلية جديد للمروحية وذلك من خلال الجيل الثانى من أجهزة الاستشعار التى تستخدم موجات طويلة من الأشعة تحت الحمراء ويسمى النظام " Arrowhead" كما يمكنه تعقب الأهداف المعادية والسيارات والاجسام المتحركة بصورة ممتازة.
نظام السهم للرؤية بدأ انتاجه فى ديسمبر عام 2003 وسلمت اول وحدة للجيش الأمريكى فى مايو 2005 وتم دمج النظام على مروحيات الاباتشى للمرة الأولى فى يونيو 2005 وكان مقرر ان يتم تزويد عدد 704 طائرة بالنظام المذكور تم تسليم 500 فى عام 2008 ومن المفترض ان يكون تم تسليم الباقى كما هو مقرر .
"فى عام 2005 كان هناك عقد لتزويد المروحيات UK AH Mk1 بالنظام وتم تسليم اول وحدتين فى عام 2008 "
يمكن للمروحية لونغ بو شن هجوم مؤثر فى 30 ثانية فقط كما يمكنها تحديد 256 هدف على الرادار الخاص بها فى وقت واحد .
*المحرك :
تمتلك المروحية محركين من نوع T700-GE-701 بقوة 1800 حصان لكل منهما .
*الأداء والمواصفات العامة :
Boeing AH-64D Longbow Apache
الطول : 14.97 m
الإرتفاع : 4.9 m
الوزن : 5.3 t
الحد الأقصى للإقلاع : 9.5 t
السرعة القصوى : 265 km/h
المدى : 407 km
الإرتفاع الأقصى : 5.9 km
Boeing AH-64A Apache
سأذكر ما يوجد به اختلاف فقط
السرعة القصوى : 293 km/h
الإرتفاع الاقصى او سقف الخدمة : 6.4 km
المدى : 428 km
المصادر :
* http://www.army-technology.com/projects/apache/
*http://www.military-today.com/helicopters/boeing_ah_64a_apache.htm
*http://www.military-today.com/helicopters/boeing_ah64d_longbow.htm
