القنابل العنقودية ..

[ابونصر]

بسم الله الرحمن الرحيم

القنابل العنقودية ..

هي من القنابل التي لا تميز بين حيوان او انسان عسكري او مدني

فهي تطلق من سلاح الجو او تقذف من الارض

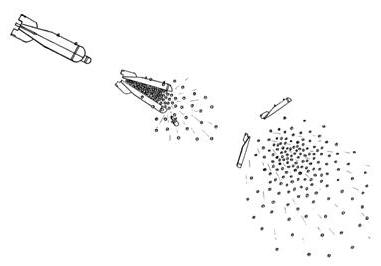

وهي قذيفة تفتح في السماء ليخرج منها عدد كبير من القنابل الصغيرة والتي تنتشر لتغطي مساحة شاسعة

خطورتها تكمن في ان قنابلها منها ما ينفجر ومنها ما يبقى في الارض مشكلا تهديدا حيا لاي من يقترب منها حتى بعد

انتهاء الحرب وهي في اشكال عدة



[ابونصر]

​



[ابونصر]



[فرسان الحق]

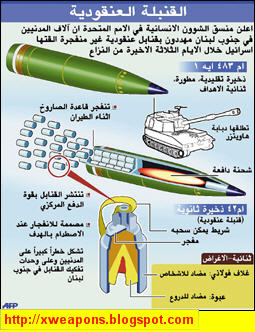

العن انواع القنابل واكثرها تاثيرا ونفسيا بالحروب



[حكم مصارعه]

القنابل العنقودية
تمهيد

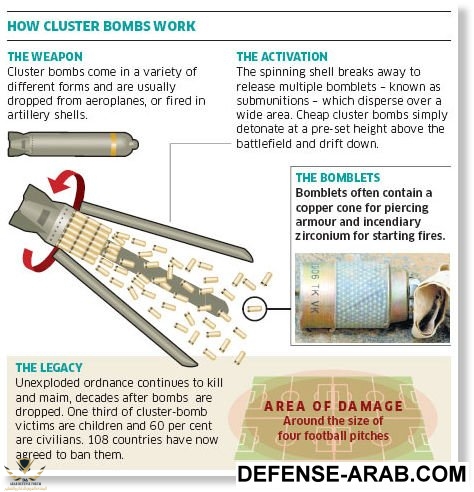

القنابل العنقودية أسلحة مثيرة للجدل. وتتكون من عبوة تنكسر لينطلق منها عدد كبير من القنابل الصغيرة في الهواء يتم توظيفها للهجوم على أهداف مختلفة مثل العربات المدرعة أو الأشخاص أو لإضرام الحرائق.


وبإمكان القنابل الصغيرة تغطية منطقة كبيرة ولكنها تفتقر للتوجيه الدقيق. ويتم قذفها من على ارتفاعات متوسطة أو عالية بما يزيد من احتمالات حيودها عن الهدف. أما معدل فشلها فيعتبر كبيرا حيث يبلغ حوالي 5%، بمعنى أن كثيرا منها لا ينفجر ولكن يستقر في الأرض كألغام قد تنفجر ولو بعد مضي سنوات. ويقال أن هناك آلاف منها في كوسوفو.

السلاح

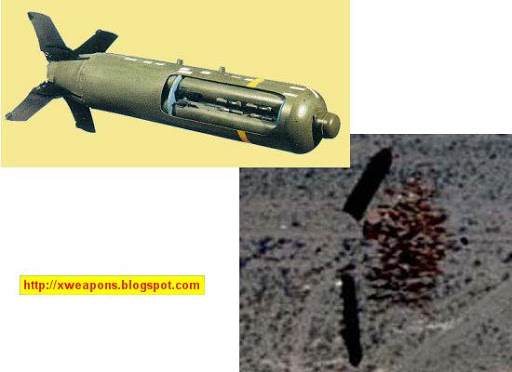

القنبلة العنقودية متعددة التأثيرات من نوع CBU-87/B هي النوع القياسي المستخدم من قبل الولايات المتحدة الأمريكية في عمليات القصف بإلقاء القنابل من الجو. وتزن القنبلة 950 باوند (أي 430 كيلو جراما) وتحمل قنابل عنقودية صغيرة من نوع LU-97/B 202 . ويمكن لأنواع عديدة من الطائرات المقاتلة إلقاؤها.

ولتحسين مستوى دقتها، تقوم القوات الجوية الأمريكية بشراء أدوات لتصحيح اتجاهها عند إلقائها في الريح وتثبت هذه الأداة في الذيل وتحتوي على أجهزة توجيه تمكنها عند رميها من ارتفاع 40000 قدم من تعديل وجهتها إلى منطقة الهدف من مسافة تبعد حوالي تسعة أميال.

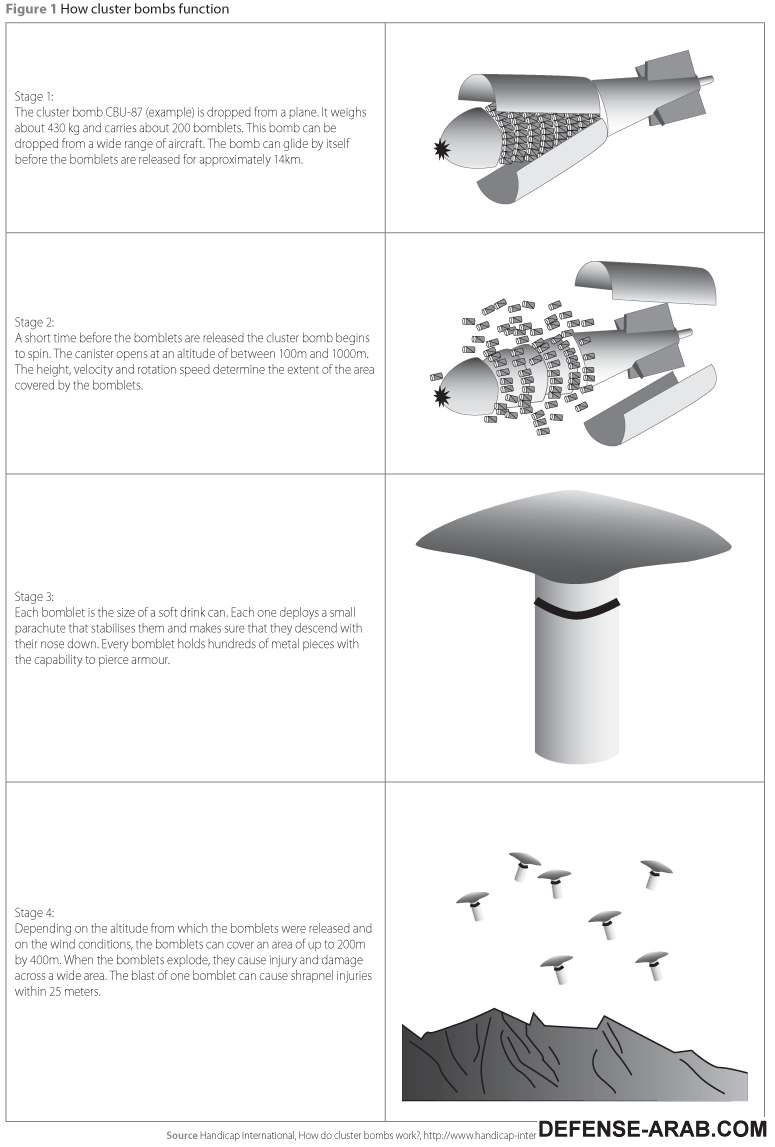

التشغيل

ما أن تقع القذيفة حتى تأخذ بالدوران بسبب زعانف الذيل. ويمكن أن يتفاوت معدل الدوران بين ستة مراحل قد تصل إلى 2500 دورة في الدقيقة. وقد ضبطت العلبة كي تنفتح عند أحد الارتفاعات العشرة المحدد سابقا التي تبدأ من 300 قدم وتصل إلى 3000 قدم. ويحدد مستوى الارتفاع ومعدل الدوران المنطقة التي تنتشر فيا القنابل الصغيرة عندما تنفتح القنبلة.

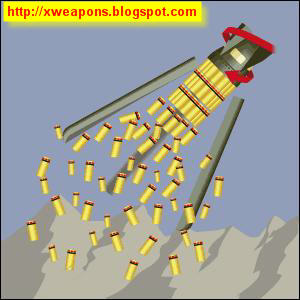

الانتشار

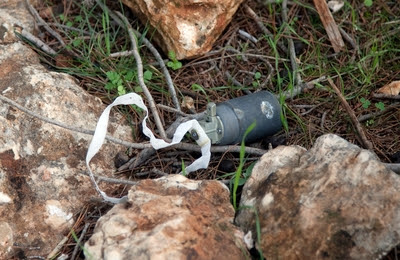

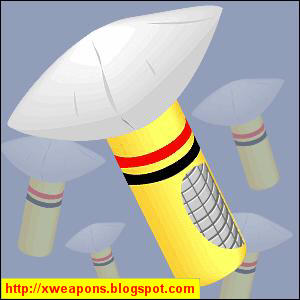

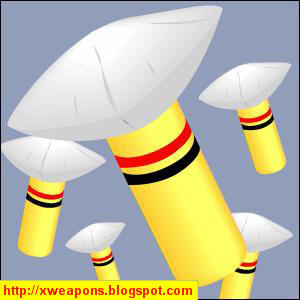

القنابل الصغيرة وعددها 202 هي اسطوانات صفراء اللون، تقارب في حجمها علب المشروبات- طولها 8 بوصات وعرضها 2.5 بوصة (20 سنتيمترا طول و6 سنتيمترات عرض).

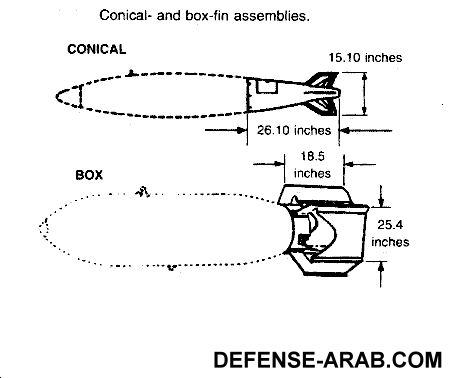

وأثناء سقوط القنبلة، تقوم أجزاء الذيل الذي توجد فيه أجزاء قابلة للانتفاخ بالمحافظة على توازنها كي تهبط ومقدمتها إلى أسفل.

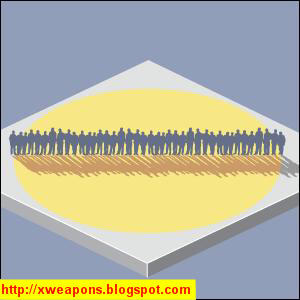

المنطقة المتأثرة

يعتمد حجم المنطقة التي تغطيها القنابل الصغيرة على معدل دوران وارتفاع القنبلة عند انفجارها.

وتغطي عادة مساحة عرضها حوالي 650 قدما وطولها 1300 قدم (200 متر و400 متر)، أي ما يعادل حوالي ثمانية ملاعب لكرة القدم.

الانفجار

تحدث القنابل الصغيرة عند انفجارها أضرارا و إصابات في مساحة واسعة.


وبإمكان شحنة المتفجرات اختراق مدرعة يبلغ سمكها حوالي سبعة بوصات (17 سنتيمترا). ويصل طول نصف قطر المساحة التي يغطيها الانفجار إلى 250 قدما (76 مترا).

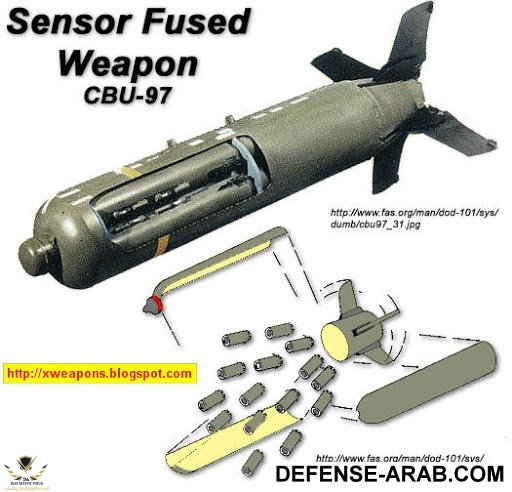

تحتوي أحد أنواع القنابل العنقودية على قنابل صغيرة تنجذب نحو الحرارة حيث تنطلق تلقائيا نحو العربات والمركبات العسكرية. وتستخدم أنواع أخرى من القنابل العنقودية لنشر الألغام الأرضية

http://xweapons.blogspot.com/2010/06/blog-post_21.html



[حكم مصارعه]

القنبلة العنقودية TAL-1/2

القنبلة العنقودية تول ـ 1/2 TAL-1/2 هي أسطوانة معدنية، تنقسم جزءَين طولاً. ويتصل النصفان معاً بعد ملئهما بما يراوح بين 279 و315 قنيبلة، يراوح وزنها بين 400 و500 جرام. وعلى مؤخرة القنبلة الرئيسية أربع زعانف، من الألومنيوم، مثبتة بزاوية 90 درجة، ومائلة مع المحور الطولي للقنبلة.
والقنابل العنقودية قنابل متعددة الأغراض. وطبقاً لهدفها، يكون نوع المفجر.
بعد إسقاطها من الطائرة، يبدأ مسمار التعمير بتشغيل المفجر، الذي قد يكون ذا دائرة تأخير، إذا كان مطلوباً اختراق الهدف، والانفجار في الداخل؛ أو مفجر فوري، إذا كان المطلوب إحداث تأثير في مساحة من الأرض، وللأهداف غير المدرعة. وبعد بدء الانفجار، وبواسطة الهواء المندفع من مقدمة الموزع، تنقسم القنبلة نصفَين طوليَّين، وتخرج القنيبلات ، وتتوزع؛ فيدمر الهدف.
القنابل العنقودية TAL-1/2 هي من إنتاج هيئة تطوير الأسلحة رافائيل Raphael، التابعة لوزارة الدفاع الإسرائيلية. تستخدمها الطائرات كافة: المقاتلة والمعاونة على القتال. وقد أمعنت الشركة المصنعة في تطوير قنابلها العنقودية ، فزَوَّدَتها بمستشعرات موجهة بالأشعة تحت الحمراء IR. وذلك للتعامل الدقيق مع الأنواع المختلفة، من المدرعات والمركبات.
1. بلد المنشأ: إسرائيل.
2. الاستخدام: قنبلة جو/ أرض، متعددة المهام؛ للتعامل مع أنواع الأهداف كافة: الثابتة والمتحركة، من مدرعات ووحدات دفاع جوي، ومدفعية، وشاحنات، وقواذف صواريخ، وأجهزة رادار، وحظائر طائرات، وملاجئ، وقطع حراسة ساحلية.
3. الدول المستخدِمة: سلاح الجو الإسرائيلي.
4. النماذج المنتجة:TAL-1، وTAL-2
المواصفات العامة والفنية
1. المواصفات العامة
أ. الطول: متران و16 سم.
ب. القطر: 406 مم.
2. الأوزان
أ. وزن القنبلة: 250 كجم.
ب. وزن المقذوف الداخلي: 500 جرام (TAL-1).
400 جرام (TAL-2).
3. عدد المقذوفات في كلّ قنبلة
أ. النوع TAL-1: 279 قنيبلة.
ب. النوع TAL-2: 315 قنيبلة.
4. طريقة التوجيه
أ. النوع TAL-1/2: من دون توجيه.
ب. النوع المطور: موجه بالأشعة تحت الحمراء IR.
5. المصنعون: شركة رافائيل، الإسرائيلية.



[حكم مصارعه]

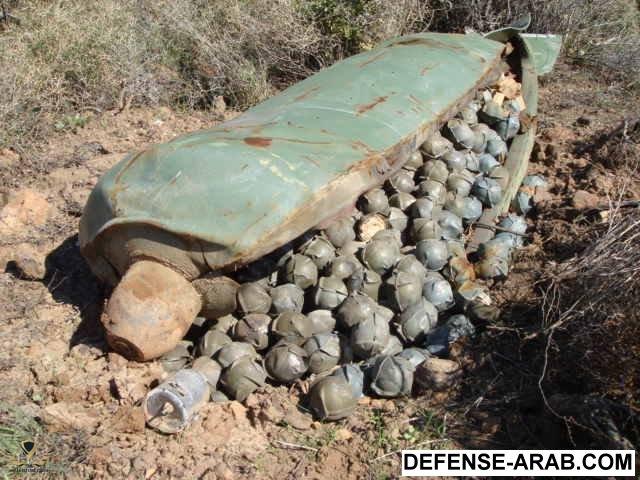

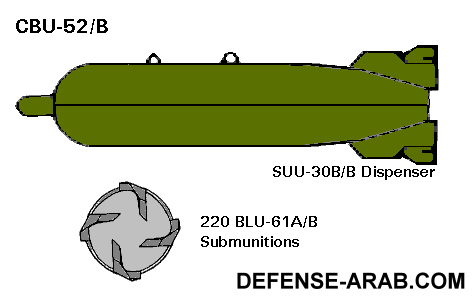

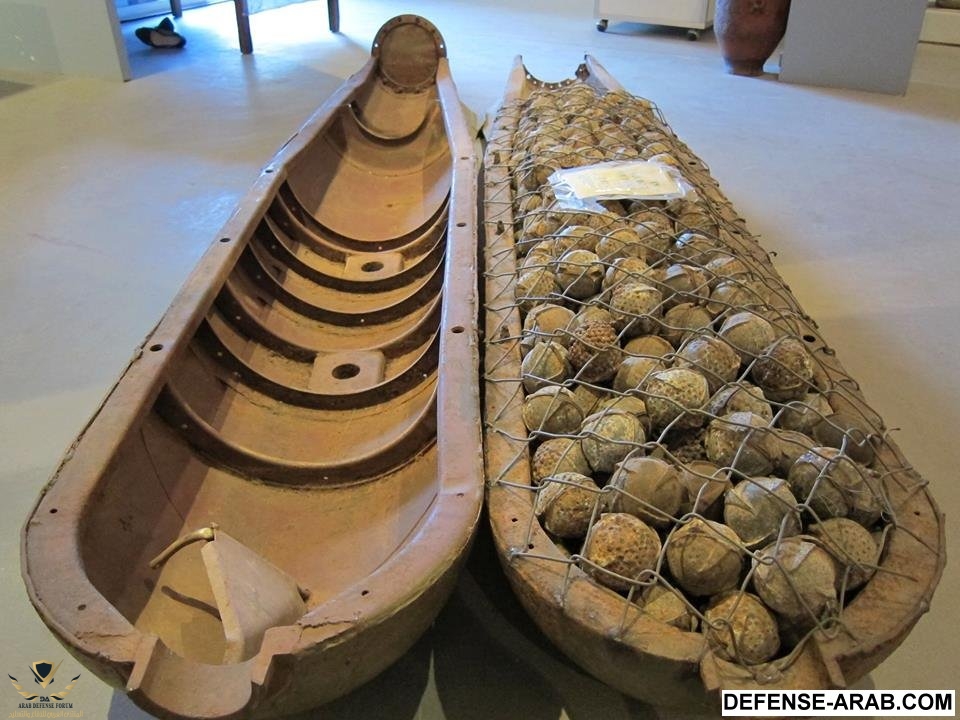

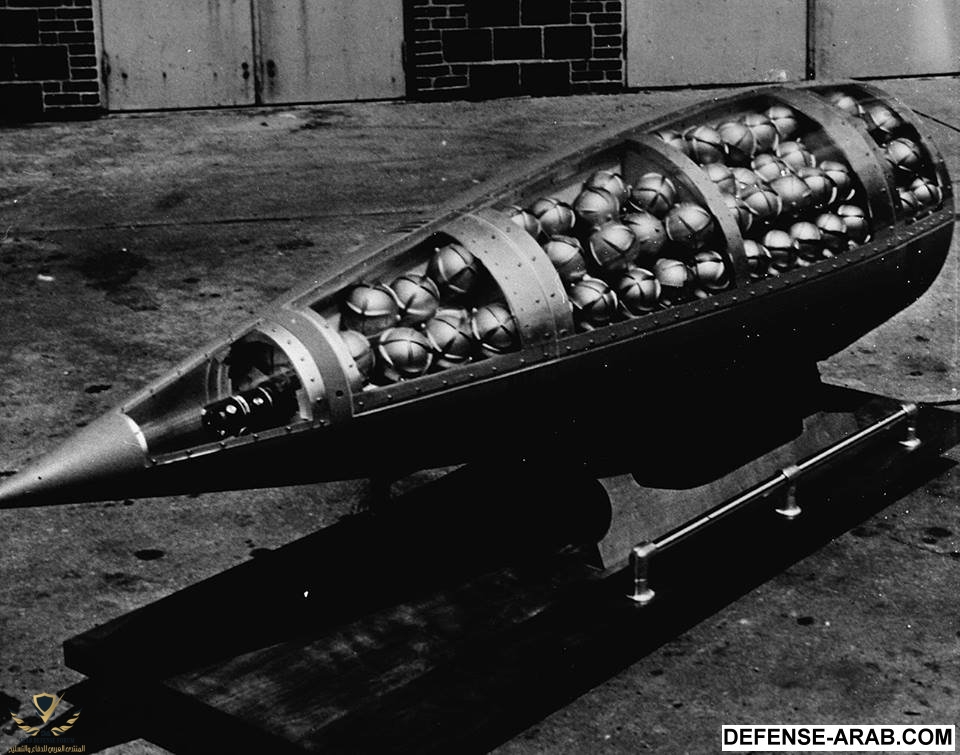

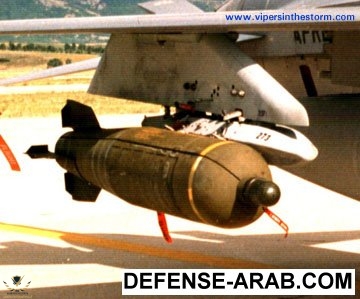

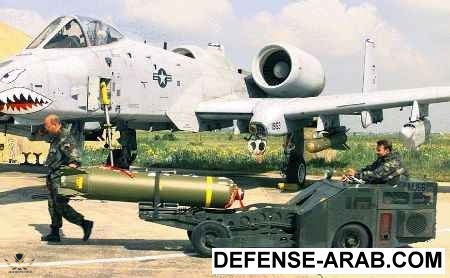

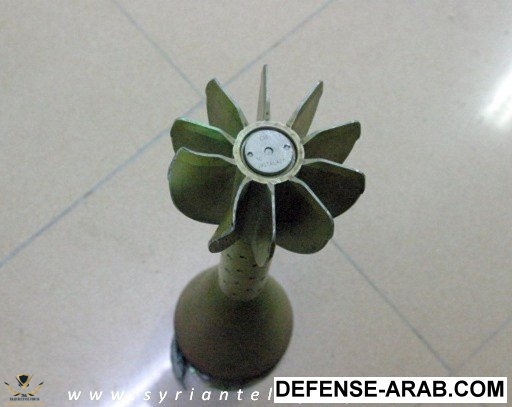

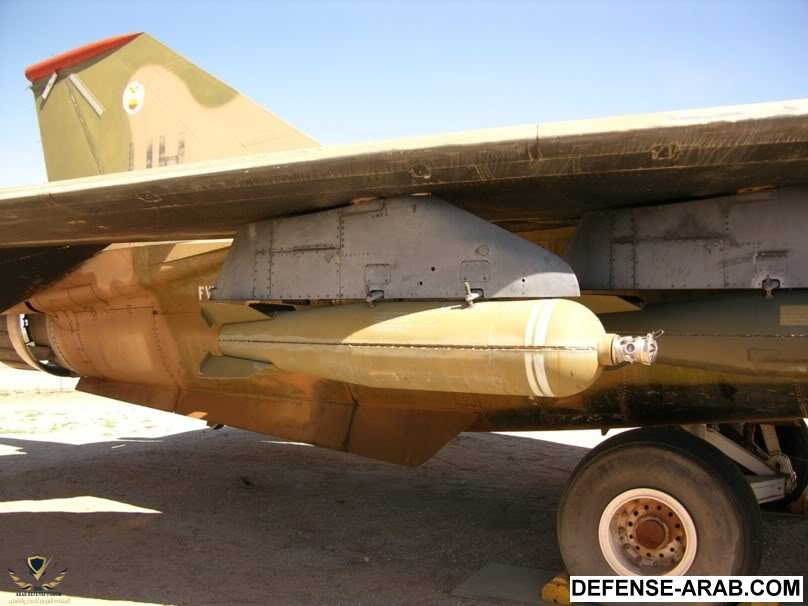

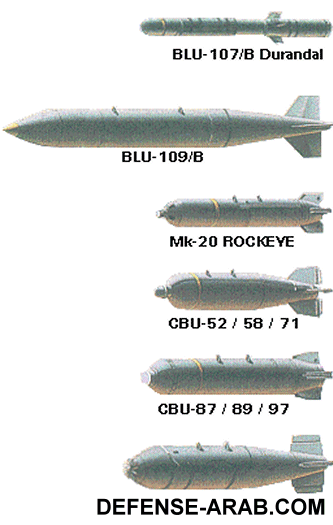

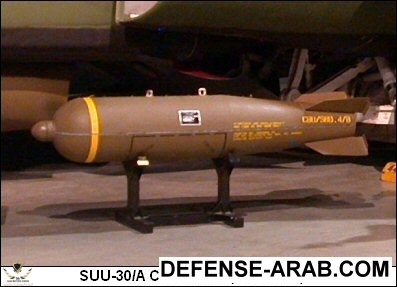

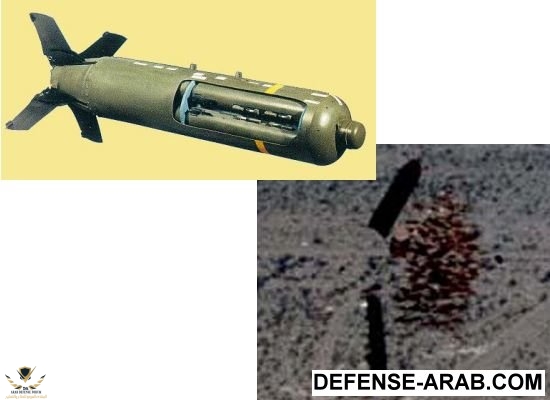

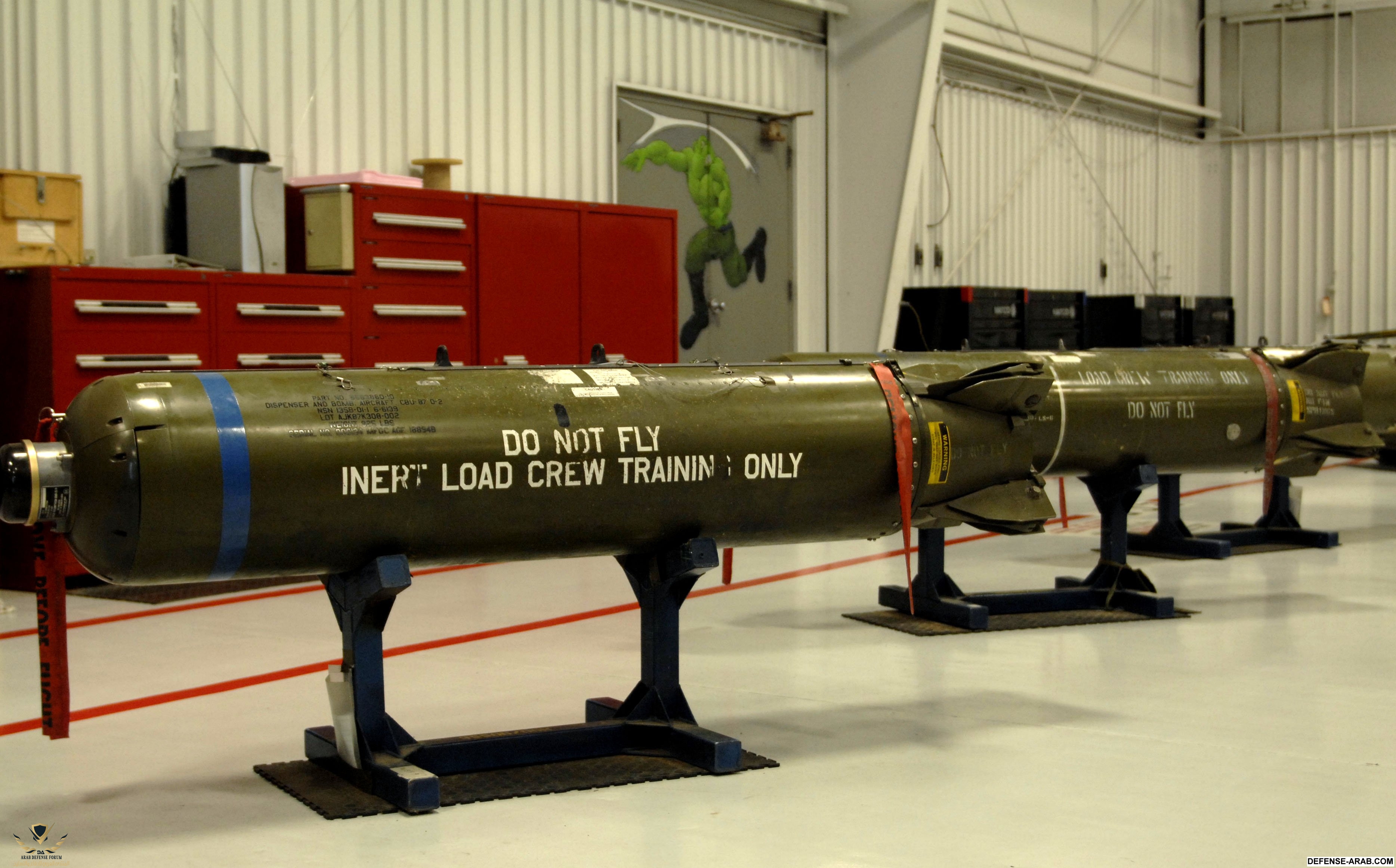

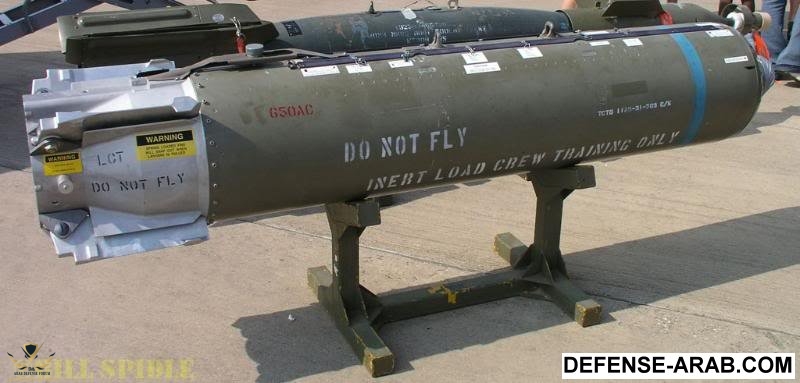

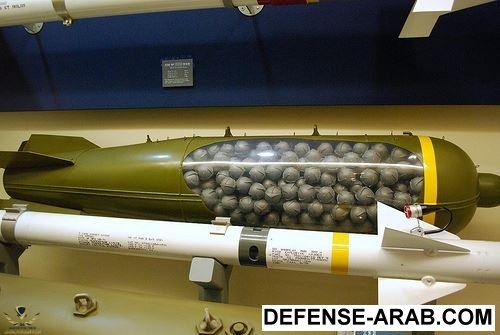

وهذه هي مجموعه صور للقنبله العنقوديه
