أسلحـــــــة الليـــزر التكتيكيـــــــة .. المنظومـــــــة الصينيــــــة JD-3



منقول



anwaralsharrad

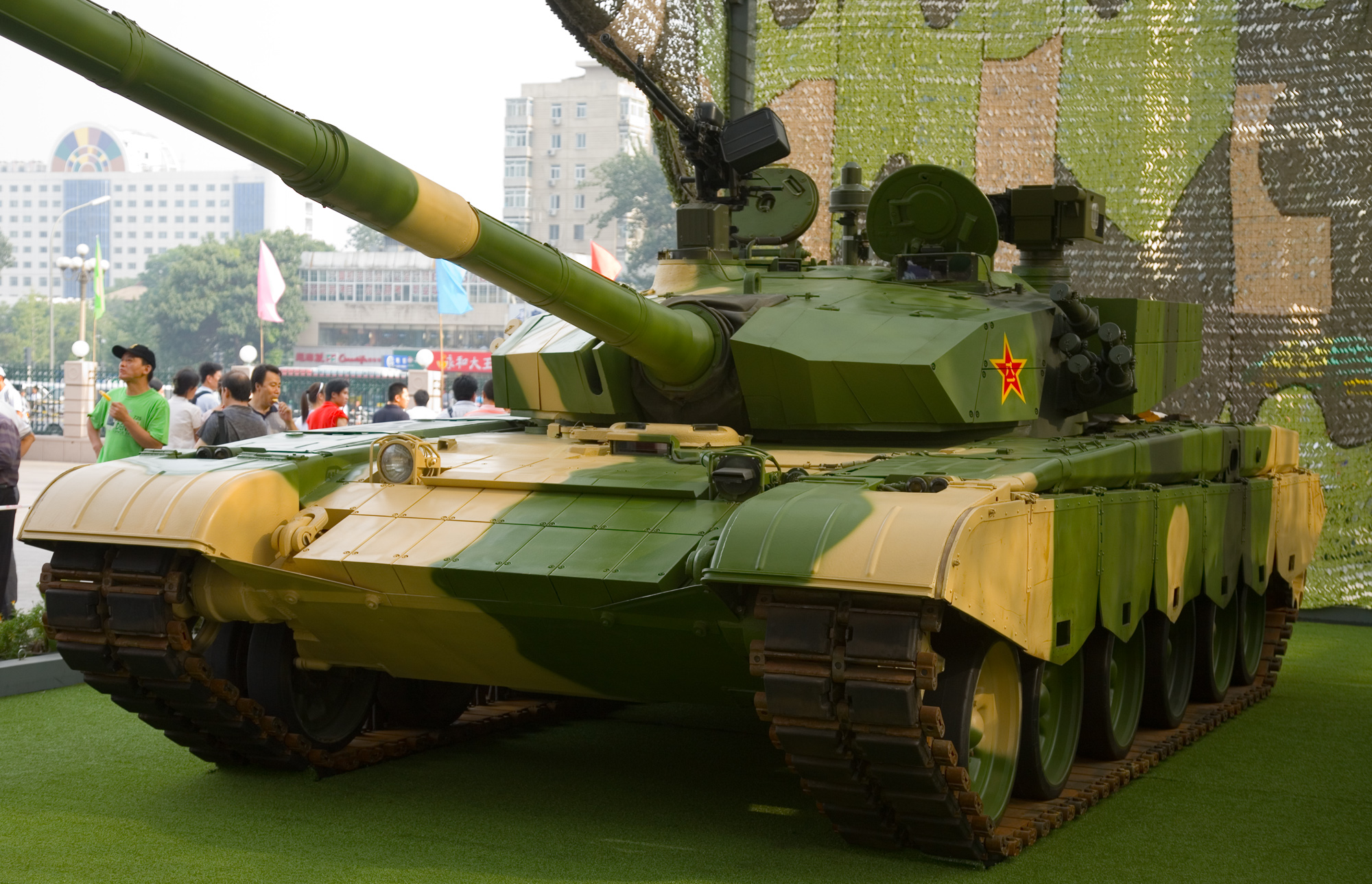

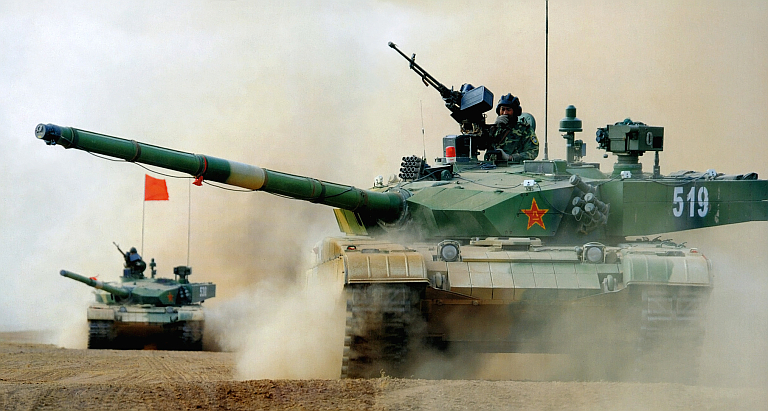

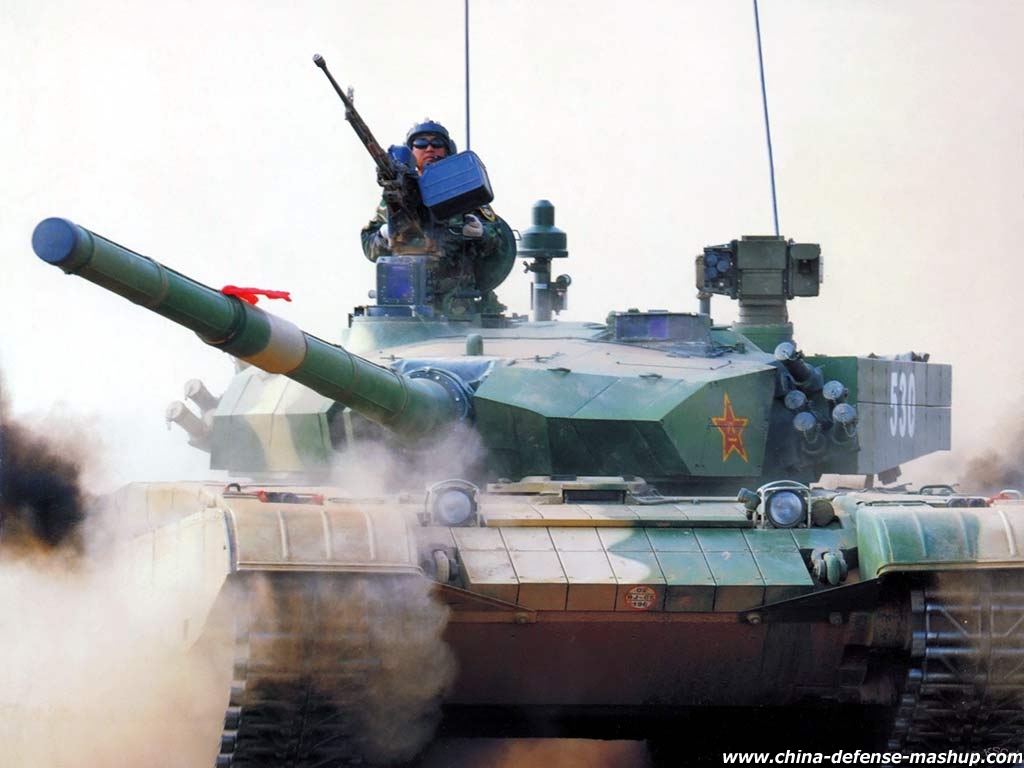

أسلحة الليزر التكتيكية هي منظومات عسكرية طورت من قبل عدة دول بقصد توفير سلاح غير قاتل ، قادر على شل قدرات الخصم وقابلياته الحركية .. بعض هذه الأسلحة محمول من قبل أفراد المشاة ، في حين بعضها الآخر محمول ومثبت على العربات المدرعة القتالية . أحد أبرز هذه الأنظمة ما تنتجه جمهورية الصين الشعبية التي طورت منظومة إجراءات مضادة حملت التعيين JD-3 للتشويش والإعماء البصري ، ثبتت على أسقف أبراج الدبابات من طراز Type 98 وType 99 . هذا التجهيز في الحقيقة يعتبر عملاً مميزاً وفريداً بالنسبة لدبابات المعركة الرئيسة الحالية . فعلى خلاف أنظمة الدفاع عن النفس النشيطة ، كتلك التي اختبرتها الدبابات الروسية على مدى الزمن مثل Drozd ، Drozd-2 ، Arena ، والتي تطلق ذخيرتها الفرعية لتعطيل أو إسقاط المقذوفات القادمة باتجاه الدبابات ، يستخدم النظام الصيني شعاع ليزر عالي الطاقة لمهاجمة بصريات ورماة سلاح العدو بشكل مباشر . النظام الصيني JD-3 يضم في تركيبه محدد مدى ليزري ، ومجس أو كاشف إشعاع ليزري radiation detector (أو ببساطة مستقبل تحذير ليزري LWR) ، وسلاح ليزري مع أداة تصويب تلقائية باتجاه أنظمة الإضاءة والتعيين المعادية الليزرية (بما في ذلك منصات توجيه الصواريخ المضادة للدبابات الموجهة ليزرياً) .

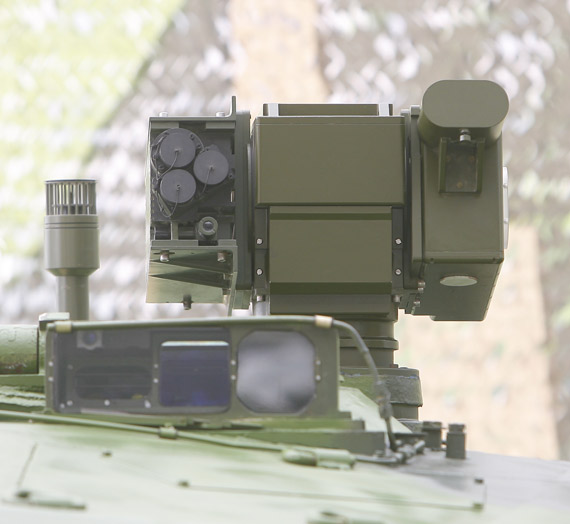

مجس الإشعاع الليزري المعادي هو عبارة تجهيز على هيئة قبة dome-shaped مركب على قمة سقف البرج ، تحديداً إلى الخلف من فتحة قائد الدبابة ، يتركز دوره على اكتشاف الإضاءة الليزرية المعادية وتحذير الطاقم بأن دبابتهم عرضة للهجوم أو أن صاروخ موجه ليزرياً يقترب منها ، لتفعل الإجراءات المضادة بعد ذلك . أما بالنسبة لأداة التصويب التلقائية والتي تكون على هيئة علبة أو صندوق box shaped ، مثبته إلى الخلف من فتحة الرامي ، فهذه تستعين بسلاح ليزري للدفاع الذاتي LSDW . هذا السلاح يطلق شعاع ليزري موجه عالي الطاقة (يعتقد أنه بطاقة خرج من 100 ميغاجولز) نحو مصدر الإضاءة المعادية وذلك بهدف غمر التجهيزات البصرية الخاصة بالنظام أو إعماء المشغل البشري . أثناء الاستخدام العملياتي ، النظام يلجأ لنمطي عمل رئيسين ، الأول هو نمط الطاقة المنخفضة low power الذي يستعمل في الاتجاه العام للتهديد ، في أسلوب بحث مصمم لتحديد مكان بصريات الهدف المعادي . وعند رصد الهدف والإطباق عليه ، يتحول الليزر وينتقل إلى نمط الطاقة العالي high power ، المعد لهزيمة ودحر الهدف بإعماء المشغل أو التشويش على دوائر تجهيزه الكهروبصري electro-optical circuits وفق آلية الإشباع والإغراق بالإشعاع الليزري .. المدى القتالي العملياتي للنظام يمكن أن يبلغ 3000 م ، وفي حال استخدام مضخم كهربائي power amplifier ، فإن مدى التأثير العملي يمكن أن يزداد ليبلغ 5000 م ، أو حتى مدى 10,000 م عند العمل لإعماء مشغلي تجهيزات العدو . الصور المتوافرة للنظام JD-3 ترجح أيضاً قدرات على الارتفاع إلى زاوية أعلى من زاوية ارتفاع مدفع الدبابة الرئيس ، مما يشير إلى قابلية محتملة للاشتباك مع المروحيات الهجومية المعادية .
