# أول ظهور.... لطائرة F-16 ..... عام 1973م #

[ابوقحط]

## كان أول ظهور علني لطائرة الفالكون الامريكية ...... في 13 من ديسمبر من عام 1973م ##

..... كان التدشين في قاعدة فورت وورث الجوية في ولاية تكساس الامريكية ......

..... النموذج الاولي والذي كان يحمل الترميز (1567) .... ظهر للعلن في حشد جماهيري قبل بدأ الاختبارات عليها ......

..... في 20 من يناير من عام 1974م بدأت الاختبارات التمهيدية للفالكون بعد تسليم الطائرة الى قاعدة ادواردز الجوية .......

...... تم شحن النموذج الاولى على متن طائرة C-5 من قاعدة فورت وورث الى قاعدة ادواردز .......

...... تمت الاختبارات بقيادة طيران الاختبار بوب إيتنغر .......

...... قصة قصيرة ...... عن الفالكون .....

وشكرا ​



[فلانكي]

مشكور اخي على المعلومات

الا تبدوا هذه النسخة مختلفة كثيرا عن النسخ الحديثة ؟
​



[صقر الامارات]

القديم

الاحدث



[F15as]

^
وش هالصواريخ وكم مداها



[adel dwedar]

اشهر طائرة حتى وقتنا هذا هى والميج 21



[Trojan King]

القديم

الاحدث

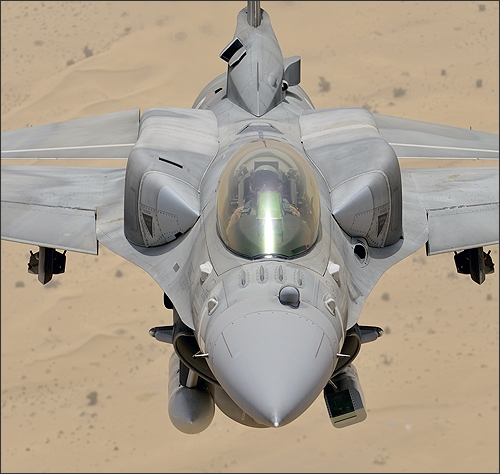

انا معجب كثيرا بهذة اللقطة للمقاتلة اف 16 الاماراتية
لدى سؤال الم يكن من تطويرات النسخة الاماراتية دمجة انظمة التهديف فى جسد المقاتلة ؟



[صقر الامارات]

انا معجب كثيرا بهذة اللقطة للمقاتلة اف 16 الاماراتية
لدى سؤال الم يكن من تطويرات النسخة الاماراتية دمجة انظمة التهديف فى جسد المقاتلة ؟

ضمن التطوير ان يكون هناك نظام تهديف وflir مدمجين داخليا من صنع نورثروب جرومان ( يدعى AN/ASQ-28 IFTS ) ولا اعلم سبب وضع البود الخارجي ،، قد يكون لانتيرن على ما اظن او هو سنايبر ،، لست متأكدا واكتب من الايفون ( صعب في البحث عن المعلومات )

اليك هذه الجزئية :

Secondly, the Northrop Grumman AN/ASQ-28 IFTS (Internal FLIRand Targeting System) replaces the pods in earlier aircraft. With state-of-the art components and packaging technology, the Internal FLIR Targeting System (IFTS) incorporates an advanced multi-functional FLIR/laser system into the F-16 nose to improve lethality and survivability with lower weight and drag and a laser targeting pod mounted underneath the fuselage. The elimination of bulky pods also enhances stealthiness.



[صقر الامارات]

اعتقد انه كما اشرت اعلاه ..

الاف 16 بلوك 60 مجهزة بنظام تهديف+فلير في آن واحد مدمج بالبدن ويدعى AN/ASQ-28 IFTS .. بحسب Flight Global هو مثبت فوق انف المقاتلة ( يبدوعلى شكل كرة )

The aircraft is also fitted with a Northrop Grumman AN/ASQ-28 IFTS (Internal FLIR and Targeting System) mounted as a ball turret above the nose) replacing the external pods used on earlier variants.

http://www.flightglobal.com/news/articles/dubai-2007-uae-shows-off-its-most-advanced-falcons-219363/

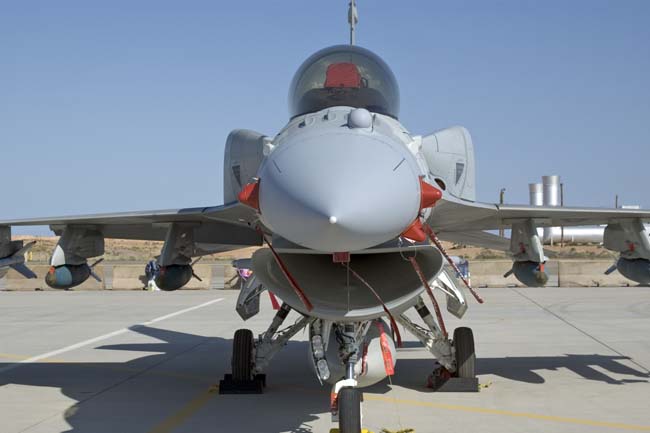

اما الاضافي الذي تسأل عنه فهو بود سنايبر .. كما يبدو في الصورة اسفل مدخل الهواء ( D intake )

وهنا

وهنا البود نفسه بصورة اكثر وضوحا

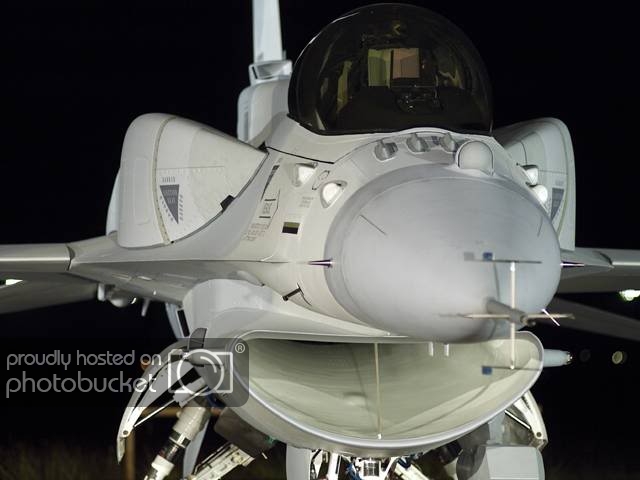

وهنا البلوك 60 من زاوية اخرى ( لاحظ تشابه الرأس المدبب لبود سنايبر )

قلت في المشاركة السابقة انه اما البود لانتيرن او البود سنايبر تخمينا .. والاصح انه سنايبر بسبب اختلاف الشكل والتصميم

للمقارنة بين سنايبر ولانتيرن

اما من سأل عن الصواريخ المركبة على الاف 16 بلوك 60 فهي صواريخ حكيم ..

هنا موضوع كامل عنها
حصريا .. صاروخ حكيم

ايضا وجدت معلومة من صفحة فيسبوك للموسوعة العسكرية الاردنية تفيد بأن الحكيم هو صاروخ مولت الامارات برنامجه بالكامل

صاروخ حكيم الاماراتي(تمويل بالكامل من دوله الامارات)
من ‏الموسوعه العسكريه الاردنيه. Encyclopedia of jordanian military‏ · تمّ التحديث في ‏قبل حوالي ‏9‏ أشهر.‏
يعد الحكيم صاروخا قصير المدى مدفوعا بالوقود الصلب وهو سلاح مباعد جو-أرض (Stand-off -air-to-surface ). بدأ تطوير السلاح سنة 1980 بوسطة Ferranti والذي استحوذت عليها GEC-Marconi-Dynamics والتي بدورها اصبحت جزءا من عملاق الذخائر الاوروبي MBDA . هذا السلاح تم تمويله بوسطة الامارات العربية المتحدة نظرا لعدم رغبة الولايات المتحدة الامريكية بدمج انواع محددة من الاسلحة على منصاتها . الحكيم هو سلاح معياري يوفر عدة انواع من انظمة التوجيه اضافة لرأسين حربيين بأوزان مختلفة . عندما دخل الحكيم الخدمة في القوات الجوية والدفاع الجوي الاماراتي كان متوفرا على 3 انواع من البواحث قابلة للتغيير , النوع الاول وهو الـ PGM-1 مزود بباحث بالليزر شبه النشط ( semi-active laser ) , النوع الثاني وهو الـPGM-2 مزود بباحث بالتصوير التلفزيوني ( television imaging seeker ) , اما النوع الثالث , الـPGM-3 فقد زوّد بباحث بالاشعة تحت الحمراء ( imaging infra-red (IIR) . هذه البواحث الثلاث تستخدم ذات واجهة التشغيل/التحكم مما يقلل من حجم متطلبات التدريب للطيارين . الباحث الليزري متوافق مع جميع محددات الليزر (laser designators) الارضية والمحمولة جوا بينما الوصلة التلفزيونية والعاملة بالاشعة تحت الحمراء تستطيع ارسال صورة مابعد الاطلاق للطائرة حتى مدى 100 كم لحين نقطة الاصطدام . كذلك هذه الصور يمكن ارسالها لطرف ثالث كطائرة او محطة تحكم أرضية وذلك يوفر فائدة خاصة ان كانت مهمة الصاروخ يتم التحكم بها عن بعد . يتميز الحكيم بأنه قابل للبرمجة المسبقة باستخدام محطة محمولة للمعايرة وذلك يسمح للصاروخ ان يستخدم بمواجهة اهداف-مخططة مسبقا بوسطة الطائرة التي لاتحتوي على وصلة بيانات مناسبة والتي بالتالي لن تستطيع التحكم بمسار الصاروخ في الجو . برغم ذلك فالصاروخ يأتي بامكانية تحديثه بالمعلومات في أي وقت مما يعطيه قدرة على ضرب الاهداف المحدّثة . ايضا يتميز الصاروخ بامكانية ان يستحوذ الطيار او المسيطر على التحكم به من نظام التتبع الاوتوماتيكي للصاروخ في أي نقطة في المهمة لاعادة تصفية الاهداف , الاستفادة المثلى من نقطة الضرب او حتى مهاجمة اهداف بديله . للحكيم رؤوس حربية متشضية (blast fragmentation warheads ) بزنة 500 باوند (227 كج تقريبا )و 2000 باوند (907 كج تقريبا) , ولديه دقة في اصابة الهدف تصل لأقل من متر واحد اضافة لتوفره على خيارات من فيوز التفجير اختياري ليسمح بانفجاره حال ضرب الهدف او بالدنو من الارض او الهدف (proximity to the ground or the target) . في وقت سابق , كان يعتقد بوجود اربع انواع من الرؤوس الحربية للحكيم وهي : 1- الرأس الحربي المتشضي blast fragmentation . 2- شديد الانفجار high-explosive . 3- مضاد الدبابات anti-tank . 4- رأس حربي ناثر للالغام لتحريم المناطق area-denial with minelets . الا ان وضع هذه الانواع غير معروف . محركات الوقود الصلب لصاروخ الحكيم ( 2 في حالة الصاروخ ذو وزن 2000 باوند او 907 كج ) تعطيه قدرات مباعدة من مدى 15 كم في حالة الاطلاق من ارتفاع منخفض , ومدى 30 كم من الارتفاع المتوسط , ومدى 50 كم في حالة الاطلاق من ارتفاع عالٍ . جرى تضمين الحكيم في باكيج اسلحة الميراج-9 (التي تحمل عادة حاوية شهاب اثناء استخدامها للحكيم ) اضافة لل اف16 بلوك 60 الاماراتية ..

https://www.facebook.com/media/set/?set=a.450296898397265.1073741903.439316899495265&type=3



[صقر الامارات]

ملاحظة للتعليق على ما قالته Flight Global بخصوص ان البود مركب على شكل كرة على انف المقاتلة ..

النظام Internal FLIR Targeting System AN/ASQ-28 IFTS او مايعرف اختصارا بـ IFTS ( نظام التهديف والرؤية الليلية الداخلي ) .. اعتقد والله اعلم , انه تم القيام بـ Structural modifications على انف المقاتلة لكي يصبح البود مدمجا بالبدن نفسه بدل حمله على نقطة تعليق او مثبتا على فتحة هواء المحرك ..

هنا صورته

لاحظ الشبه بين الصورة اعلاه وبين صورة انف البلوك 60 ( لا يبرز منه سوى مقدمة البود الكروية في حالة البلوك 60 )

الفوائد المتأتية :

1- توفير نقاط التعليق لحمل الاسلحة وخزانات الوقود الاضافية بدل البودات ..

2- امكانية تركيب بود اضافي ( سواء بودات التهديف كالسنايبر او بودات الحرب الالكترونية وغيرها ) على احدى النقطتين اسفل فتحة المحرك

مثل هذه التوليفة في حالة البلوك 60 ( تبدو النقطتين مشغولتين , احداهما بالبود سنايبر على النقطة اليمين والاخرى التي على اليسار لا اعرف ماهيته !! )

وهنا نقطة واحدة مشغولة ( البود سنايبر على النقطة اليمين )

والله اعلم

اتمنى ان اكون قد افدتك وافدت القراء الكرام ... وجمعة طيبة للجميع



[ابوقحط]

^^
اخي سيف ...... تقييم صاروخ



[صقر الامارات]

^^
اخي سيف ...... تقييم صاروخ

تسلم لي بوقحط

عقبال اردها لك تقييم ثندري بقوة 130 كج على سرعة 860 كم \ الساعه



[Trojan King]

أخى كاميكازى شكرا جزيلا على الاضافات الموضحة جزالك الله كل خير ..... أفضل تقييم لك يا أخى



[صقر الامارات]

أخى كاميكازى شكرا جزيلا على الاضافات الموضحة جزالك الله كل خير ..... أفضل تقييم لك يا أخى

لا شكر على واجب اخي وصديقي
تسلم على التقييم



[محمد هواري]

الجدير بالذكر ان اف -16 لقيت معارضة شديدة عن اطلاقها ومن بين ما اخذ عليها محركها الوحيد حيث تهكم المعارضون لها بقولهم انها مجرد طائرة قديمة تم تحديثها



[القائد المصرى]

ملاحظة للتعليق على ما قالته Flight Global بخصوص ان البود مركب على شكل كرة على انف المقاتلة ..

النظام Internal FLIR Targeting System AN/ASQ-28 IFTS او مايعرف اختصارا بـ IFTS ( نظام التهديف والرؤية الليلية الداخلي ) .. اعتقد والله اعلم , انه تم القيام بـ Structural modifications على انف المقاتلة لكي يصبح البود مدمجا بالبدن نفسه بدل حمله على نقطة تعليق او مثبتا على فتحة هواء المحرك ..

هنا صورته

لاحظ الشبه بين الصورة اعلاه وبين صورة انف البلوك 60 ( لا يبرز منه سوى مقدمة البود الكروية في حالة البلوك 60 )

الفوائد المتأتية :

1- توفير نقاط التعليق لحمل الاسلحة وخزانات الوقود الاضافية بدل البودات ..

2- امكانية تركيب بود اضافي ( سواء بودات التهديف كالسنايبر او بودات الحرب الالكترونية وغيرها ) على احدى النقطتين اسفل فتحة المحرك

مثل هذه التوليفة في حالة البلوك 60 ( تبدو النقطتين مشغولتين , احداهما بالبود سنايبر على النقطة اليمين والاخرى التي على اليسار لا اعرف ماهيته !! )

وهنا نقطة واحدة مشغولة ( البود سنايبر على النقطة اليمين )

والله اعلم

اتمنى ان اكون قد افدتك وافدت القراء الكرام ... وجمعة طيبة للجميع

ولكن يقال يا اخى ان عيبها الوحيد هو ان وزنها ثقيل وبالتالى مناوراتها ضعيفة
هل هذا الكلام صحيح؟؟؟؟؟؟؟؟؟؟



[صقر الامارات]

ولكن يقال يا اخى ان عيبها الوحيد هو ان وزنها ثقيل وبالتالى مناوراتها ضعيفة
هل هذا الكلام صحيح؟؟؟؟؟؟؟؟؟؟

هي كأساس صنعت كمقاتلة خفيفة الوزن عكس شقيقتها الاكبر حجما ووزنا ( اف ١٥ )

عندما تعطيها محركا بقوة تفوق 32000 باوند مثل حالة البلوك ٦٠ الاماراتية ( دفع للوزن محترم )
وهي بالاصل تخصص دوجفايت لخفة وزنها وايروديناميكيتها المتميزة ،، ابشر بنتائج طيبة للغاية اسئل عنها السو ٣٠ mki الهندية وسيحدثونك عن ( شيطانة الصحراء ) فلهم ذكرى لا تنسى معها ..

شخصيا : اسمع اشادات مستمرة عن ادائها في المناورات مثل تمارين atlc التي تقام بصورة دورية في الضفرة الجوية ..



[القائد المصرى]

هي كأساس صنعت كمقاتلة خفيفة الوزن عكس شقيقتها الاكبر حجما ووزنا ( اف ١٥ )

عندما تعطيها محركا بقوة تفوق 32000 باوند مثل حالة البلوك ٦٠ الاماراتية ( دفع للوزن محترم )
وهي بالاصل تخصص دوجفايت لخفة وزنها وايروديناميكيتها المتميزة ،، ابشر بنتائج طيبة للغاية اسئل عنها السو ٣٠ mki الهندية وسيحدثونك عن ( شيطانة الصحراء ) فلهم ذكرى لا تنسى معها ..

شخصيا : اسمع اشادات مستمرة عن ادائها في المناورات مثل تمارين atlc التي تقام بصورة دورية في الضفرة الجوية ..

شكرا للافادة
