f-15 من الالف إلى الياء!!

[wanass]

بسم الله الرحمن الرحيم
الموضوع خاص بمنتدى الدفاع العربي

F-15

طائرة مقاتلة, واحدة من أهم الطائرات المقاتلة التي ظهرت في الجزء الأخير من القرن العشرين. تمّ تصنيع أكثر من ١٠٠٠ نموذج منها، للقوات الجوّية الأمريكية، كما صُدرَت إلى دول حليفة لأمريكا. ومن بين تلك الدول إسرائيل والسعودية وتسعي مصر منذ مدة طويل للحصول علي تلك الطائرات نظرا لقدراتها القتالية العالية وأهم ما يميزها أنه طائرات بعيدة المدي ويمكنها الوصول الي عمق أراضي العدو وضرب أهداف اتراتيجية خلف خطوط العدو

التسمية : بالنسبة للحرف F فهو الحرف الاول من كلمة فايتر fighter والدي يدل على أنها طائرة مقاتلة و كدالك بالنسبة لباقي لطائرات الامريكية القاذفات بالحرف B وهكدا...

البلد المنشأ : الولايات المتحدة الامريكية والشركة المنتجة هي شركة لوكهيدمارتن الغنية عن التعريف

الدول المستخدمة : الدول التي تمتلك هذه المقاتلة هي الدول الصديقة و المقربة جدااا للولايات المتحدة الامريكية و ذالك لمهام هذه الطائرة المهم وإلا لمتلكتها مصر التي هي بحاجة ماسة إليها بسبب التهديد الذي ستسببه لاسرائيل أما عن السعودية فللحديث بقية وسأوضح بأنها لاتسبب تهديدا حقيقيا لاسرائيل
الدول التي تمتلكها بالاضافة للولايات المتحدة الامريكية واسرائيل هي اليابان و سنغفورة



تمتلك الولايات المتحدة جميع أنواع هده الطائرة f-15A . F-15B . F-15C . F-15D




تمتلك السعودية F-15D . F-15C . F15S



تمتلك اليابان F-15J . F-15JD



تمتلك سنغفورة F-15T



تمتلك اسرائيل جميع أنواع F15 بالاظافة إلى F-15 I
توضيح : F-15S و F-15 j و F-15Dj و F-15T هما نسخ من F-15 E
أما F-15I الاسرائيلية فهي نسخة مطورة اسرائيليا من F-15E
عدد الطائرات المنتجة :
F15A : 384
F-15B : 58 النسخ A . B هما النسخ الاولى من الطائرة
F15-C : 408
F-15D : 97
مهام الطائرة:
صنعت هذه الطائرة للعمل في جميع أنواع الطقس , طائرة تكتيكية فائقة المرونة و الحركة صنعت لتتمكن القوّات الجوية المحافظة على سيادة الجو ولتقوم أي طائرة بهذه المهام يستوجب أن تكون ذات سرعة كبيرة وقدرة كبيرة على المناورة وتسليح جبار .. أي قوية من جميع النواحي
الردار :
تحمل المقاتلات الاولى Aو B الرادار APG-63 وهو رادار متعدد المهام يعمل في الحيز X

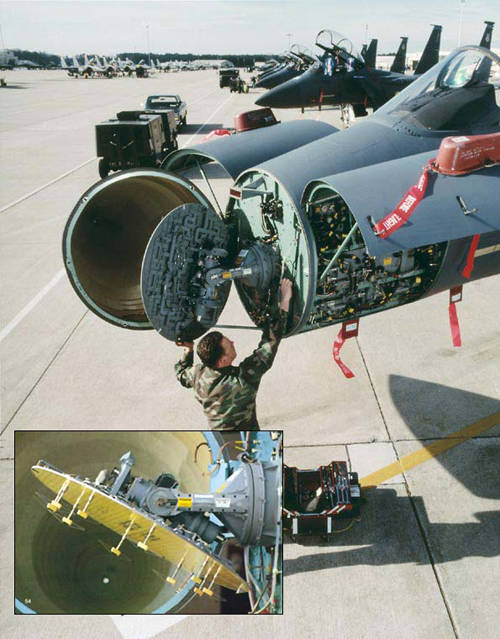

صورة للردار:



أما الطرازات الاخيرة فتحمل الردار الجبار APG-70
صورة للرادار :



هو رادار يعمل في النطاق Q أي تردده أكبر من 12 جيكاهودز وبالظبط بين 16-16.4 جيكاهوردز يتميز هدا الردار بإمكانية الاعاقة الالكترونية eccm وهناااااااا تتفوق الاف 15 الاسرائيلية على نظيرتها السعودية حيث أن الاف 15 السعودية خضعت لتعديلات قبل تصديرها اشترطها الكونغرس ويبلغ مدى الرادار 240 كيلومتر بالنسبة لل rcs الكبير وكلما صغر قل المدى

< تتمة بعد قليل >​



[جندي مهمات]

وحنى في الانتظار​



[wanass]

التسليح :

تستطيع حمل مجموعة كبيرة من الصواريخ والقنابل الموجهة سواء باليزر أو بالاقمار الاصطناعية نذكر منهم
القنابل الموجهة بالاقمار الاصطناعية: GBU-29 . GBU-30 .GBU-31 GBU-32......
القنابل الموجهة باليزر : GBU-10 . GBU15. GBU-16 GBU-24 ..........
+ قنابل عنقودية

مدفع عيار 22مم بست سبطانات يحمل 940 طلقة , أربع صواريخ AIM-9L/M Sidewinder و أربع صواريخ AIM-7F/M Sparrow جو - جو , أو ثمانية صواريخ AIM-120

بالاضافة إلى صواريخ موجهة نحو الاقمار الاصطناعية

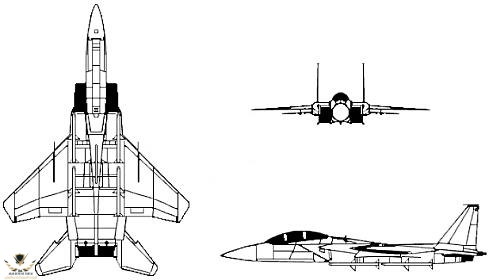

الابعاد : ​

[URL="http://www.aerospaceweb.org/aircraft/fighter/f15/f15_schem_01.jpg"][URL="http://www.aerospaceweb.org/aircraft/fighter/f15/f15_schem_01.jpg"]

[URL="http://www.aerospaceweb.org/aircraft/fighter/f15/f15_schem_01.jpg"][URL="http://www.aerospaceweb.org/aircraft/fighter/f15/f15_schem_01.jpg"]​

[/URL]​

[/URL][/URL][/URL][URL="http://www.aerospaceweb.org/aircraft/fighter/f15/f15_schem_01.jpg"]

​

[/URL]العرض 13,05 م , الطول 19,45 م , الارتفاع 5,68 م .
الأوزان :
فارغة : 12,700 كجم
حمولة عادية 17917 كجم ​

السرعة :
السرعة القصوى: على ارتفاع منخفض أكثر من 1482 كم/س أي 1,22 ماخ على ارتفاعات عالية أكثر من 3000 كم/س أي 2,5 ماخ
سرعة القصى عند التسلق : 355 م/ث

المدى :
المدى بالوقود الداخلي نحو 1930 كم , مدى الانتقال بأقصى كمية من الوقود أكثر من 5955 كم
حيث يمكنها تحميل خزاني وقود خارجيين

أقصى ارتفاع :
21000 متر

تاريخ المقاتلة :
انتجت F-15 سنة 1972 ودخلت الخدمة بعد أربع سنوات وسبب انتاجها تعلق بضعف المقاتلات الامريكية في دالك الوقت مقارنة مع المقاتلات الروسية حيث كان لدى الولايات المتحدة الامريكية الفونتومF-4 و بالمقابل الميغ 23 و الميغ 25
مما استدعى الولايات المتحدة الامريكية إلى صناعة مقاتلة خفيفة قوية من ناحية المناورة و السرعة و المدى الطويل ... و كانت F-15 الحل
وقد شاركت من انتاجها إلى الان في عدة حروب نذكر منها حرب الخليج الاولى و الثانية و في البلقان ......
وقد حققت خلال هده الحروب نتائج جيدة فقد خاضت 101 مواجهة مع طائرات العدو فكان الفوز لها في جميع هده المعارك وتمكنت من اسقاط 33 مقاتلة عراقية في حرب الخليج الاولى من أصل 41 اسقطت خلال الحرب
وأطلقت النار على 35 مقاتلة ميغ 29 أسقطتها فوق البلقان



















​

​



[جندي مهمات]

مشكور على الموضوع الجميل عن اف 15 الظاربه

التي اذا امتلكتها امتلك قوه ظاربه يحسبلها الف حساب في المعارك​



[النسرالعربي]

هو رادار يعمل في النطاق Q أي تردده أكبر من 12 جيكاهودز وبالظبط بين 16-16.4 جيكاهوردز يتميز هدا الردار بإمكانية الاعاقة الالكترونية eccm وهناااااااا تتفوق الاف 15 الاسرائيلية على نظيرتها السعودية حيث أن الاف 15 السعودية خضعت لتعديلات قبل تصديرها اشترطها الكونغرس ويبلغ مدى الرادار 240 كيلومتر بالنسبة لل rcs الكبير وكلما صغر قل المدى


ولاكن يا اخي الكريم الا تتوقع ان المملكه العربيه السعوديه قد طورت هذه المقاتلات حتى اصبحت افضل من الاسرئيليه
هناك مشاريع للقوات المسلحه في تطوير المقاتله حتى اصبحت المقاتله F15السعوديه تعتبر من اقوى المقاتلات في العالم
وقد قرات ان هناك مشروع سعودي لصناعه مقاتله شبيهه للأف15ولاكنه اوقف بظغوط امريكيه وشكرا لك



[جندي مهمات]

ياسلام عليك ياخي

موضوع جميل

تحياتي لك​



[wanass]

هو رادار يعمل في النطاق Q أي تردده أكبر من 12 جيكاهودز وبالظبط بين 16-16.4 جيكاهوردز يتميز هدا الردار بإمكانية الاعاقة الالكترونية eccm وهناااااااا تتفوق الاف 15 الاسرائيلية على نظيرتها السعودية حيث أن الاف 15 السعودية خضعت لتعديلات قبل تصديرها اشترطها الكونغرس ويبلغ مدى الرادار 240 كيلومتر بالنسبة لل rcs الكبير وكلما صغر قل المدى


ولاكن يا اخي الكريم الا تتوقع ان المملكه العربيه السعوديه قد طورت هذه المقاتلات حتى اصبحت افضل من الاسرئيليه
هناك مشاريع للقوات المسلحه في تطوير المقاتله حتى اصبحت المقاتله F15السعوديه تعتبر من اقوى المقاتلات في العالم
وقد قرات ان هناك مشروع سعودي لصناعه مقاتله شبيهه للأف15ولاكنه اوقف بظغوط امريكيه وشكرا لك

كلامك صحيح بعد بحثي وجدت بأن الاف 15 السعودية خضعت لتطوير كل ال SOFTWARES التي تخص الرادارات وأجهزة ال ECM الداخلية عدى عن تطوير المحركات ... والهياكل تم إدخالها في برنامج تأهيل لزيادة عدد ساعات الخدمة .
لكن هل هذا التطوير سعودي 100 ب100 وهل أصبحت توازي F15 الاسرائيلية ??
أظن بأن الاعضاء السعوديين على دراية بالامر والتفاصيل ?



[F-16 Falcon]

F-15 Strike Eagle

[URL="http://www.fabuloussavers.com/wallpapers/46_f15_eagle_aviation_freedesktopwallpaper_l.jpg"][/URL]

[URL="http://www.fabuloussavers.com/wallpapers/3_f15_eagle_fighter_plane_usairforce_aviation_wallpaper_x.jpg"][/URL]
وظيفتها :

صنعت هذه الطائرة للعمل في جميع أنواع الطقس , طائرة تكتيكيّة فائقة المرونة و الحركة صنّعت لتتمكّن القوّات الجويّة المحافظه على السيادة الجويه لأي قوات جويه تمتلكها

مواصفاتها :
سيادة ال F-15 لجو تحققت من خلال خليط من مرونة الحركة الغير مسبة , سرعة الانطلاق , المدى البعيد ( أي المسافة تقطعها بخزان وقود واحد ) , تسليحها , و التقنيّات المستعمله فيها, كل ذلك يجعلها تخترق دفاعات العدو و تتغلّب على أي طائرة في الجو , تحمل أجهزة اليكترونيّة قادرة على كشف و تتبّع و مهاجمة العدو و تدميره , أجهزة التحكّم فيها مصنّعة بحيث يقدر شخص واحد على تشغيلها في معارك الجو ...جو .
مرونة و سرعة انطلاق الطائرة تحقق من خلال قوّة المحرك العالية نسبةً لوزنها , و من خلال تحميل الأجنحة الضئيل ( نسبة وزن الطائرة إلى مساحة أجنحتها ) و من خلال هاتين الميّزتين تستطيع الطائرة القيام بلفّات ضيّقة دون تخفيض لسرعتها في الجو .
الوظائف المتعدّدة لأجهزة تحكّم الطيران فيها يضعها في مكانة خاصّة تميّزها عن الطائرات المقاتلة الأخرى , من هذه الأجهزة : لائحة عرض أمام وجه الطيّار , جهاز رادار متقدّم , القدرة الذاتية لأجهزة الملاحة فيها , أجهزة التحكّم في الطيران , أجهزة اتصال عالية الذبذبة , أجهزة هبوط و ملاحة وقتال تكتيكيّة , أجهزة تمييز العدو عن الصديق , أدوات دفاع و جهاز كومبيوتر مركزي محافظة على سيادة الجوشاشة من نوع خاص أمام الطيار تدعى (windscrean ) يمكن رؤيتها في أي نوع من الضوء الخارجي , تحمل كل المعلومات المهة اللازمة للطيار لملاحقة و تدمير طائرة العدو دون الحاجة للنظر إلى الأسفل على أجهزة التحكم .
رادار الطائرة يرى إلى الأعلى و الأسفل , يلتقط طائرة العدو و يضع المعلومات من خلال الكومبيوتر على الشاشة أمام الطيار ليساعده على ضرب الهدف . يمكن للرادار رؤية أهداف خارجة عن مدى الرؤية و إلى أهداف منخفضة حتى ارتفاع الأشجار .
تسلح الطائرة بمزيج من أسلحة الجو - جو المتقدّمة على أجنحتها و على جسم الطائرة , و تحمل مدفع عيار 20مم , خزانين من الوقود مصنعين لاعطائها مدلى بعيد , و مصممة بشكل لا يؤثر كثيراً على سرعتها .

ال F-15E بمقعدين , لها دور متنوّع و متكاملة للعمل بكل أنواع الطقس , و لمعارك الجو و العمليات العميقة داخل أرض العدو , تستطيع الطيران على ارتاع منخفض و بسرعة عالية , و دقيقة الهدف , تحمل رادار عالي الدقة و جهاز ملاحة للارتفاع المنخفض , و جهاز رؤية في الليل .

خلفيّات الطائرة :
صنّعت الطائرة في تموز 1972 , و أول طائرة بمقعدين F-15B التجريبية صنعت في تموز 1973 , و في سنة 1976 تم ارسال أول طائرة F-15E لسرب قتال .
ال F-15C ذات المقعد الواحد و ال F-15D ذات المقعدين دخلو إلى عداد السلاح الجوي سنة 1979 , حصل تعديلات للطائرة في سنتي 1983 و سنة 1985 أدخل عليها تقنيات جديدة لتحسين قدراتها .
دخلت ال F-15 C&D في حرب الخليج سنة 1991 و أسقطت 34 طائرة من الطائرات ال 37 التي أسقطت في معارك الجو - جو , أما ال F-15E فكانت تعمل في الليل خصوصاً لضرب صواريخ ال Scud و المدفعية مستعملة أجهزة الرؤية الليليّة .

الميّزات العامة للطائرة :

- عملها : مقاتلة تكتيكيّة
- المصنّع : شركة مكدانولد داغلاس
- قوّة الدفع : 23450 بون لكل محرّك
- امتداد الأجنحة : 13.05 متر
- الطول : 19.44 متر
- الارتفاع : 5.6 متر
- السرعة : 3094 كم/ساعة Mach 2.5
- الحد الأقصى للوزن 30844 كغ
- الارتفاع الأقصى لها : 19812 م
- المدى : 5700 كم
- التسليح : مدفع عيار 22مم بست سبطانات يحمل 940 طلقة , أربع صواريخ AIM-9L/M Sidewinder و أربع صواريخ AIM-7F/M Sparrow جو - جو , أو ثمانية صواريخ AIM-120MARAAMs تحمل من الخارج .
- تاريخ الصنع : 1972


ملاحظة : حققت ال F-15 EAGLE في معارك الجو انتصارات دون أي خسارة .
اتمنى ان اكون قد فدت الأخوة في المنتدى عن هذه الطائرة الرهيبه



[Phantom]

رادار APG70

يكشف جميع الأهداف بمختلف السر عات في مجال التغطية من صفر حتى 99000 قدم فوق سطح الأرض .
تغطية كاملة لتشويش العدو بإظهارها على الرادار
انواع الاقفال الرادارى:
- الإقفال والمتابعة TWS
- الأوتوماتيكي Auto AQ
- الإقفال الفردي STT
رادار جو/ارض
- يكشف الأهداف الثابتة في منطقة الهدف .
- يكشف الأهداف المتحركة (القوافل)وتحدد مكانها عن بعد.
- سهولة تشغيل الرادار من غير تحريك اليد عن المقود.

أجهزة الملاحة

EGI نظام تحديد المواقع بواسطة الأقمار الصناعية تحديداً دقيقاً، وضع الخرائط بأحجام مختلفة داخل شاشة العرض وهي متحركة حسب اتجاه الطائرة،وامكانية تخزين الصور عبر الأقمار الصناعية
- TFR: جهاز متابعة تضاريس الارض لامكانية الطيران المنخفض يصل الى 100 قدم مع إمكانية أوتوماتيكية للطيران .

LANTRIN

إمكانية الرؤية الليلية بواسطة الاشعة تحت الحمراء مع اختلاف درجة الحرارة حيث أنها تظهر الفرق بين 0.5 درجة مئوية .

- أجهزة التصويب TGT POD: يتم رؤية الهدف بالعين المجردة وتوجيه الطائرة والقنابل بالليزر من بعد بواسطة هذا الجهاز. كمايتم من خلاله رؤية الأهداف الجوية بالعين المجردة وتعريفها عن بعد .

- شاشات متعددة الوظائف , ثلاثة من المقصورة الأمامية وأربعة من المقصورة الخلفية (استبدال القديمة والكثيرة المواقع باختصارها في شاشات العرض "برمجة ثلاثة في وقت واحد" ) في كل شاشة وامكانية التصفح من دون أبعاد اليد عن المقود



[wanass]

السلام عليكم
أخي الموضوع مكرر وإدا كان لديك معلومات جديدة أظفها عليه
المرجو استعمال البحث قبل كتابة المواضيع
شكرا

http://www.defense-arab.com/showthread.php?t=745



[su-47]

هذي صورة اف-14

وتحياتي
:spinny:

​



[النسرالعربي]

شكرا اخوي
المقاتله أف15 تعتبر من اقوى المقاتلات في العالم حتى وقت قريب



[السفير]

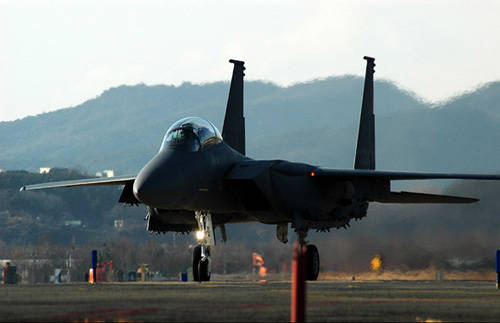

الطائرة الكورية F-15k

F-15K - Republic of Korea

الاربعاء 9 مارس 2005 F-15K first flight

أطلقت شركة بويج الطائرة الجديدة وهي امتداد لطائرات F15 وأعطتها الرمز (K).

وقد قام بالرحلة الأولى لها كبير طيارين F15 لشركة بوينج جو فلوك و كبير مشغلي الأسلحة ريك جنكين ويذكر أن الطائرة قادرة على الوصل لسرعة 2 ماخ .
كما انه بمقدورها حمل 23000 رطل من الأسحلة و تصل سرعة التسارع لها الى 2.5 ماخ وهي مجهزة بأحدث التقنيات العسكرية
من ناحية أخر قامت جمهورية كوريا الجنوبية بطلب 40 طائرة من نوعية F15K بصفقة تقدر 3.6 بليون دولار امريكي ، يبدأ تسليمها من عام 2005 الى نهاية لغسطس 2008.
المصـدر بوبيج .

بوينغ

Strike Eagle made it´s first from St. Louis. Flown by Boeing chief F-15 Test Pilot Joe Felock and Chief Weapons Systems Officer Rick Junkin, the F-15K completed an aggressive speed run easily surpassing Mach 2, accomplished both engine shut-downs and restarts, and breezed through instrument and avionics checks of primary backup systems

The Republic of Korea (ROKAF) selected the F-15K Strike Eagle for its Next Generation Fighter Program in 2002. Under a $3.6 billion contract, Boeing will deliver 40 aircraft to the ROKAF beginning this year and ending in August 2008.
any weather. It can carry more than 23,000 pounds of payload, reach Mach 2.5, and incorporates the latest Military technologies. These include the APG-63(V)1 radar, a helmet-mounted cueing system, infrared search and track, third-generation navigation and targeting systems, and weapons-control systems supporting advanced weapons such as the Joint Direct Attack Munition (JDAM), Harpoon Block II, Standoff Land Attack Missile-Expanded Response (SLAM-ER), Advanced Medium Range Air-to-Air Missile (AMRAAM) and AIM-9X Sidewinder missile

موقع الطائرة

فيديو للطائرة الكورية


[YOUTUBE]LtYn_CN4cWs[/YOUTUBE]​



[النسرالعربي]

شكرا اخوي بارك الله فيك
F15طائره جباره ومميزاتها ممتازه جدا
والدول المستخدمه لها هي
اميركا واسرئيل والسعوديه وكوريا واليابان
شكرا لك



[wanass]

بالاضافة لسغافورا
شكرا على الموضوع



[IF-15C]

الف شكر لك اخي السفير على الموضوع
تظل الأف15 طائرة لها تاريخها الكبير
الطائرة الكورية حسب المصادر تتسلح باحدث
مجموعة من الأسلحة وتحافظ على اخر تقنيات الأف 15 الحديثة
الله يعطيك العافية



[POSTMAN]

اف15 لايختلف عليها اثنان مازلت امريكا تصدر هذه الطائرات بكل نجاح
شكرا على الموضوع والفيديو



[EAGLE]

هذي صورة اف-14

وتحياتي
:spinny:

​

اولا أشكر أخوي F 16

على المعلومات

ثانياً أخويsu-47

هذي F 15
وأنا متأكد 100 %



وعندي كم صورة حبيت اشارك بها بعد اذنك اخوي

F 16



[فريق اول]

موضوع جميل يعطيا العاقيه

شكرآ



[العقيد الجزائري]

المقاتلة الأمريكية F-15 Striking Eagle .

المقاتلة اف 15 سترايك ايجل

المقاتلة اف 15 سترايك ايجل (F15 STRIKE EAGLE) ذات المقعدين هي نسخة من المقاتلة اف 15 لكنها تستخدم في الهجمات البرية.


ويمكن لسترايك ايجل أن تطير بسرعة أكبر من سرعة الصوت بمرتين ونصف المرة، وقد صممت للطيران على ارتفاعات منخفضة وبسرعة فائقة لشن هجمات دقيقة.


كما أن قوة دفع محركيها، والتي تصل إلى 680ر22 كيلوجرام ، أي أثقل من حجم الطائرة نفسها بالوقود والأسلحة، تمكنها من التحليق بسرعة فائقة.


ويمكن للطائرة القيام بعمليات القتال الجوية التي تقوم بها الطائرات من الطراز الأصلي اف 15، إذ يمكن للطيار رصد الطائرات المعادية وإطلاق النيران عليها.


إلا أن أكبر تعديل أدخل على سترايك ايجل هو تزويدها بنظامي ملاحة واستهداف يمكناها من تحسين دقة الهجمات عن طريق استخدام أشعة تحت الحمراء أو قنابل موجهة بأشعة الليزر.


ويمكن للأشعة تحت الحمراء في نظام الملاحة نقل صورة خضراء للأرض على الشاشة أمام الطيار، وتكون الصورة جيدة بما يكفي لتمكينه من الطيران على ارتفاعات منخفضة للغاية ليلا. ​

...
