المقدمه :

فى خلال قتره التخطيط لتوفير نظام صاروخى طويل المدى اثناء فتره الستينيات قرر السوفيات تطوير

ثلاث نظم هى النظام س – 300 بى الماظ S-300P Almaz الذى يستخدم مع المركبات ذات العجلات

ليعمل مع قوات الدفاع الجوى , و النظام س – 300 اف التير S-300F Altair ليعمل مع القوات البحريه ,

و النظام نيل 20 , اطلق عليه فيما بعد Antey S-300V الذى يستخدم المركبات المجنزره ليعمل مع

القوات البريه , و نصت المطالب فى ذلك الوقت على ان يحقق النظام S-300V فقط قدره مضاده

للصواريخ الباليستيه التكتيكيه .

س – 300 بى الماظ :



س – 300 اف التير ( النسخه البحريه ) :



س – 300 انتى :



و فى عام 1978 تم بدء فى تسليم س – 300 بى تى الماظ S-300PT Almaz المعروف لدى الغرب

باسم SA-10A , و هو نظام مجرور محمل على مقطوره تم تصميمه على أساس استخدام الصاروخ

طراز 5V55

الذى يطلق رأسيا و تنتجه شركه فاكل و له مدى يصل الى 48 كلم , و تم استبدال هذا الصاروخ فيما بعد

بالصاروخ طراز 5V55R الذى يصل مداه 75 كلم و فى عام 1982 دخل النظام ذاتى الحركه S-300PS

المعروف لدى الغرب باسم SA-10B الخدمه .



و بعد حرب تحرير الكويت فى عام 1991 تم اختيار النظام S-300P كنظام مضاد للصواريخ الباليستيه

التكتيكيه , ثم بعد ذلك تم رفع كفايته , و يدعى الروس ان هذا النظام حاليا يتفوق على النظام الامريكى

باتريوت و يتم اطلاق اسم S-300PMU على الجيل الاول من النظام S-300P الذى يتم تصديره , كما

اطلق اسمS-300PMU1 على الجيل الاول الذى يتم تصديره بعد ذلك فى عام 1993 من الطراز

S-300PM الذى يعرف لدى الغرب باسم SA-10C و تم خلال معرف ايدكس لعام 1993الذى عقد فى

دوله الامارات العربيه المتحده اجراء بيان عملى ناجح عليه و تم فيما بعد توقيع عقد قيمته 437 مليون

دولار فى يناير 1997 مع اليونان و قبرص و من المعتقد على نطاق واسع ان الجيش الامريكى قد استلم

نظاما واحداطراز S-300PM

على الاقل فى اواخر 1994 , و فى عام 1997 اصبح توريد النظام S-300P تحت مسؤؤليه توريد هذا

النظام للجيش الروسى , و يتوفر النظام S-300PMU-1 فى صورتين الاولى و هى النظام ذاتى الحركه ,

أما الصوره الثانيه فهى الارخص و هو نظام مجرور , و يختلف الجيل الثانى لهذا النظام اساسا فى

استخدامه للصاروخ طراز 48N6 الذى تنتجه شركه فاكل و هو نفس طراز الصاروخ 48N6E الذى

يصل مداه الى 150 كم .






تشغيل النظام :


و يتكون اللواء الروسى للنظام S-300P من ثلاث بطاريات و نظام قياده و السيطره طراز 83M6E و

يستخدم رادارا ثلاثى الابعاد طويل المدى طراز 64N6E يمكنه تتبع حتى 100 هدف على مسافه 300

كلم , كما يمكن توصيل اللواء برادار المراقبه طراز 36D6 , و تتكون البطاريه النمطيه من رادار

لأضاءه الهدف المعادى و التوجيه طراز 30N6E , و المركبه المسيطره على النيران , 8 قواذف تعمل

كحامل ووسيله نقل و قاذف لعدد اربع صواريخ ( لكل قاذف ) و يمكن للنظام ان يشتبك مع سته أهداف

جويه أو ثلاثه أهداف باليستيه فى نفس الوقت , كما يمكنه اطلاق 12 صاروخا فى خلال خمس ثوان , و

عند مقارنه النظام S-300PMU-1 مع النظام باتريوت فان الروس يدعون ان النظام الاول اسرع من

حيث امكانيه نشره و أكثر فاعليه نتيجه لرأسه الحربيه التى تزن 143 كلج . كما انه يمكنه اعتراض

الاهداف التى تطير على ارتفاع اكثر انخفاضا .

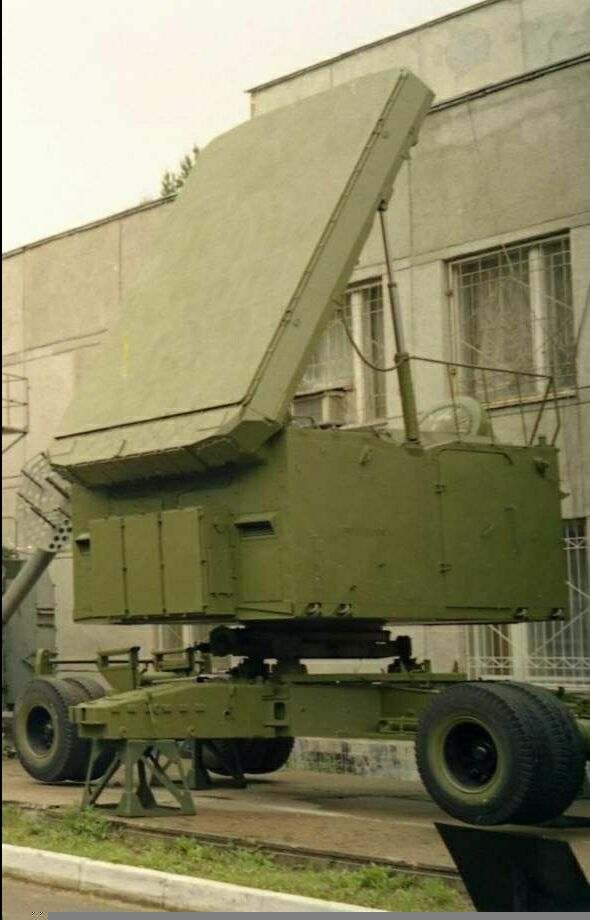

الرادار الروسى : 3N6E





و بدأت اختبارات أحدث نسخه للتصدير و هى النسخه S-300PMU-2 Favorit و التى تعرف لدى ا

الغرب باسم SA-10E فى عام 1993 , و فى هذه النسخه يتم استخدام الرادار ثلاثى الابعاد طراز Lira96L6E


و استخدام الصاروخ المطور طراز 48N6E2 الذى له رأس حربيه وصمام تفجير و قأئد ألى جديد كما انه

له مدى يصل الى 200 كلم , و فى معرض الدفاع Defendory 98 قامت شركه فاكل الروسيه بعرض


نسختين اصغر كثيرا من النسخ السابقه التى تم تطويرهما للاستخدام مع النسختين PMU-2 و PMU-3

مم سيتيح حمل 16 صاروخا مع كل قاذف ( بدلا من اربعه ) , و يتميز الصاروخ الجديد طراز 9M96

بأن له فتحات نفث جانبيه تعمل على زياده قدرته على المناوره فى الارتفاعات العاليه و ذلك بالاضافه الى

استخدامه لرأس حربيه جديده يتم توجيه شظاياها نحو الهدف .

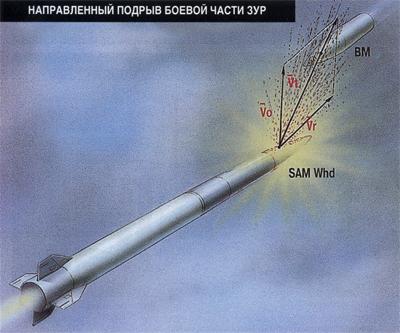

رسم تخيلى للصاروخ و هو على وشك الاشتباك مع الهدف :

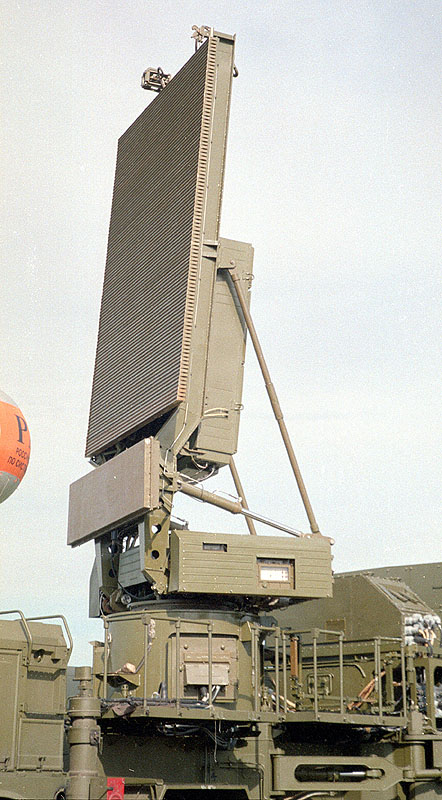

الرادار الروسى ليرا :




النظام س- 300 بى ام يو 2 :




و تستخدم النسخه التصديريه للصاروخ طراز 9M96E التوجيه الايجابى باستخدام الرادار و لها مدى

مائل يصل الى 40 كلم , بينما النسخه الاكبر طراز 9M96E2 الى 120 كلم , و تستخدم اما التوجيه

الايجابى بالرادار , و أفادت بعض التقارير ان النسخه الجديده التى يطلق عليها اسم Almaz S-400 Zenit

ما هى الا نسخه من النظام S-300PMU-2 الذى يستخدم عائله الصاروخ طراز 9M96 و لكن هذا الا

ينفى ان هناك نظاما جيدا يتم تطويره و يصل مداه الى 400 كلم .


النظام س – 400 :






و يعتبر مركو القياده طراز 9S457M هو عصب اللواء الروسى لنظام الدفاع الجوى S-300V و

يستطيع هذا المركز توجيه 48 صاروخا فى اشتباك متزامن على 24 هدفا معاديا من ضمن 200 هدف

معاد يتم اكتشافهم و 70 هدفا يتم تتبعهم , و يتلقى ملاكز قياده بيانات الاهداف من رادار المراقبه الثلاثى

الابعاد ذات المصفوفه متوافقه الطور طراز 9S15NT الذى يمكنه كشف الطائرات على مدى 320 كلم و

يقوم هذا الرادار بتغطيه مجال جوى حتى 55 درجه فى الاتجاه الرأسى و 360 فى الاتجاه الافقى فى فتره

تتراوح بين 6 الى 9 ثوانى .

يتم مسانده تلك الوحده برادار ثلاثى الابعاد طراز 9S19ME للمسح فى قطاع اقل و له مدى يصل الى
175

كلم و يتحرك الشعاع الردارى لهذا الرادار خلال 75 درجه فى الاتجاه الرأسى و 60 درجه فى الاتجاه

الافقى , مما يتيح له مسح كل هدف مروه واحده كل ثانيه , و يمكن لهذا الرادار تتبع 20 هدف و التعرف

على 3 اجهزه اعاقه الكترونيه معاديه , و يمكن لمركز القياده ان يسيطر حتى على أربع بطاريات تتمركز

على حتى 10 كلم من المركز .

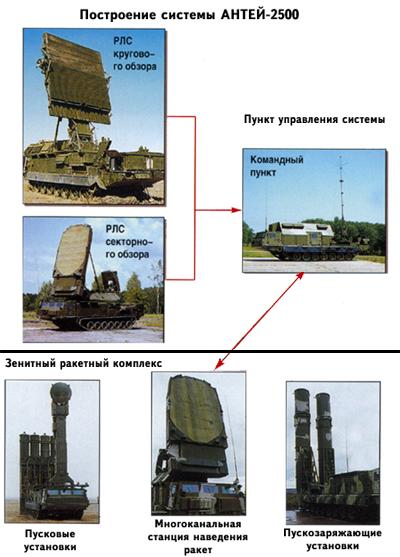

صوره توضح انواع الرادارات المستخدمه مع النظام :






النسخه البحريه س – 300 التير :


و تستخدم القوات البحريه الروسيه النسخه Altir S-300F المعروفه الغرب باسم SA-N-6 و لدى القوات

البحريه الروسيه باسم 3M41 و اسم التصدير هو Rif و هى نسخه من النظام S-300P التى تستخدم

الصاروخ طراز 5V55 , و تم تطوير النسخه S-300FM التى تستخدم النسخه المطوره طويله المدى

طراز 48N6 و يتم استخدام النسختين S-300F/FM على الطرادات الروسيه و يمكن لكل طراد ان يحمل

حتى 12 قاذفا مع كل قاذف 8 صواريخ طلق رأسيا .




ادعائات الروس عن الانظمه السابقه :


يقول الروس ان النظام S-300V يمكنه ان يدافع عن اكبر من التى يمكن للنظام الامريكى باتريوت ( باك

-3 ) حيث يمكن للنظام الاول ان يدافع عن منطقه مساحتها تصل الى 2000 كلم مربع فى مقابل 1200 كلم

مربع للنظام الثانى , كما ان النظام الاول يمكن نشره أسرع من النظام الثانى ( 5 دقائق للنظام الاول مثابل 30
دقيقه للنظام الاول ) و من جهه اخرى النظام الامريكى باتريوت ( باك – 3 ) له مدى أطول عند استخدامه

ضد الطائرات ( 150 كلم مقابل 100 كلم للنظام الروسى ) .


النظام الروسى و مناقسه الامريكى :




إضغط على هذا الشريط هنا لعرض الصورة بكامل حجمها .


تم بحمد الله

إنضم
9 يوليو 2008
المشاركات
90
التفاعلات
0 0 0
مشكور على المعلومات ..اذا عندك فكرة عن سعر المنظومة الواحدة بتمنى تنشرها ...ولك الشكر


k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
241 0 0
شرح جميل ووافي مشكور .ماهي النسخة التي تملكها الجزائر


معلم

لا إله الا الله
صقور الدفاع
إنضم
4 أكتوبر 2007
المشاركات
4,385
التفاعلات
3,965 11 0
موضوع كامل متكامل... تسلم يدك اخي sos2100
الاس - 400 مرعب بمعنى الكلمه... ما هي الدول التي تمتلكها؟ او التي ستمتلكها...
لماذا تتكون منظومه الاس-400 من صاروخين مختلفين ؟ ( صغير و كبير )
هل هي نوعين احدهما لاعتراض الطائرات و الاخرى للصواريخ ؟ او يختلف استعمالها حسب بعد الهدف المراد اعتراضه ؟

إنضم
2 مارس 2008
المشاركات
263
التفاعلات
6 0 0
الموضوع رائع بس انا عاوز موضوع معين انت حطيط رادار مش رادار الاس300 ولا الاس400
وهذه هى صورته

وهو نظام مشابه جدا لنظام الاس300 واسمه انتى2500 وهو رادار ميزته اقوى بكثير من الاس300 بالرغم من انه متشابه بنسبة 90% فى الشكل فقط ولكن الامكانيات فائقة ومن يريد معلومات اكثر دقة عنه يقول لى عنة على البريد الخاص


malik sadame

عضو
إنضم
24 يوليو 2008
المشاركات
558
التفاعلات
4 0 0
ماهي النسخة التي تمتلكها الجزائر و ماهو مداه......


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
228 1 0
موضوع رائع ومرتب عرفنا النوع الجزائري طيب والاماراتي نفس النوع؟
الامارات اختارت الباك 3 باتريوت الامريكي حليا النظام الروسي حصري للجزائر الى جانب سوريا اذا صحت المعلومات مع امكانية دخوله الخدمة في ليبيا .


flogger-23

عضو
إنضم
1 مايو 2008
المشاركات
115
التفاعلات
1 0 0
شركت الماز المصنعة لانظمة الدفاع الجوي الروسية باعت امريكا في التسعينات رادار انذار مبكر تابع لل اس-300 وذلك بسبب قرب افلاس الشركة تلك المدة. حسب مدير الشركة الرادار لايؤثر كثيرا وقوعه بيد الامريكان اذ يمكن تعديل الرادار ليعمل بشكل افضل. امريكا حصلت ايضا على منصة اطلاق الصواريخ من دون الصواريخ من كرواتيا كما حصلت اسرائيل على منصة اخرى من كرواتيا من دون صواريخ. قلب وعضد نظام ال اس-300 هو رادار التتبع غرين بين الذي يستطيع تتبع 12 هدف والاشتباك مع ستة اهداف


malik sadame

عضو
إنضم
24 يوليو 2008
المشاركات
558
التفاعلات
4 0 0
:spinny:

عدد جيد جدا وخد في بالك ان البطارية ليست مخصصة لحماية الحدود فقط للمواقع الاستراتيجية يعني اضافة .​

اسئلة وراجو الاجابة عنها:
مما تتكون البطارية الواحدة اي كم بستطاعتها اطلاق صواريخ اعتراضية بعد شحنهااو كم تشحن من مرة؟؟؟؟
مما تتكون البطارية الواحدة اي كم من شاحنة مثل شاحنة الرادار واطلاق الصواريخ.؟؟؟.

وكم تحتاج من طاقم؟؟؟

واخيرا ماهو سعر البطارية الواحدة؟؟؟؟:cool:::mask:


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
228 1 0
اسئلة وراجو الاجابة عنها:
مما تتكون البطارية الواحدة اي كم بستطاعتها اطلاق صواريخ اعتراضية بعد شحنهااو كم تشحن من مرة؟؟؟؟
مما تتكون البطارية الواحدة اي كم من شاحنة مثل شاحنة الرادار واطلاق الصواريخ.؟؟؟.

وكم تحتاج من طاقم؟؟؟

واخيرا ماهو سعر البطارية الواحدة؟؟؟؟:cool:::mask:
بالنسبة للطارية فهي تتكون من رادار واحد للمسح و رادار مخصص للارتفاعات المنخفظة وصواريخ كروز الاهذاف ورادار ادارة الاطلاق لتوجيه الصواريخ بالاضافة لعربة قيادة مع 6-12 عربة صواريخ كل عربة تحمل 4 انابيب اطلاق .
لم افهم النقطة الاولى وان كنت اعتقد ان البطارية تستطيع توجيه أكثر من 12 صاروخ و 6 اهذاف في نفس الوقت .
بالنسبة للطاقم فحسب التعداد ولا تنسى ان العبطارية الواحدة مرفقة باشياء كثيرة مثل مولد الكهرباء و ووحدة تحكم في الكهرباء و صهاريج وقود و الات اعادة الشحن و و و يعني صعب تحدد التعداد الكلي .

التعديل الأخير:

malik sadame

عضو
إنضم
24 يوليو 2008
المشاركات
558
التفاعلات
4 0 0
بالنسبة للطارية فهي تتكون من رادار واحد للمسح و رادار مخصص للارتفاعات المنخفظة وصواريخ كروز الاهذاف ورادار ادارة الاطلاق لتوجيه الصواريخ بالاضافة لعربة قيادة مع 6-12 عربة صواريخ كل عربة تحمل 4 انابيب اطلاق .

لم افهم النقطة الاولى وان كنت اعتقد ان البطارية تستطيع توجيه أكثر من 12 صاروخ و 6 اهذاف في نفس الوقت .
بالنسبة للطاقم فحسب التعداد ولا تنسى ان العبطارية الواحدة مرفقة باشياء كثيرة مثل مولد الكهرباء و ووحدة تحكم في الكهرباء و صهاريج وقود و الات اعادة الشحن و و و يعني صعب تحدد التعداد الكلي .

النقطة الاولى هي كم تشحن البطارية من مرة ...؟؟؟
وشكرا على باقي الاجابات....:wink::


dant75

عضو
إنضم
25 يونيو 2008
المشاركات
185
التفاعلات
1 0 0
مشكور اخونا نعم هناك تطوير للنظام واعتقد ان سوريا حصلت على نظام اس 300

إنضم
22 يونيو 2008
المشاركات
2
التفاعلات
0 0 0
الشكر الجزيل لطارح الموضوع
هل تتوقع أن روسيا ستصدر النظام إلى بعض الدول مثل سوريا أو الأردن أو غيرها
وهل هذه بوادر للحرب الباردة وسباق التسلح؟
