المصفحة BTR-3E1

ماهي الدول العربية التي تمتلك BTR-3E1


  • مجموع المصوتين
    9

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,085 62 0
الدولة
Syrian Arab Republic (Syria)

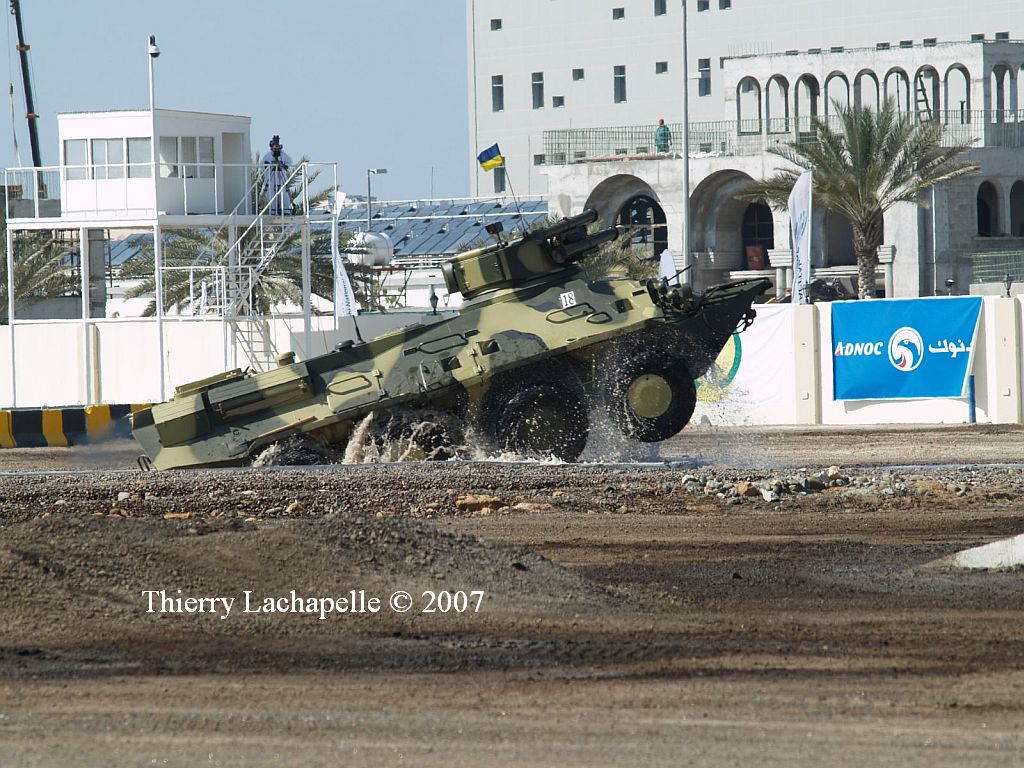

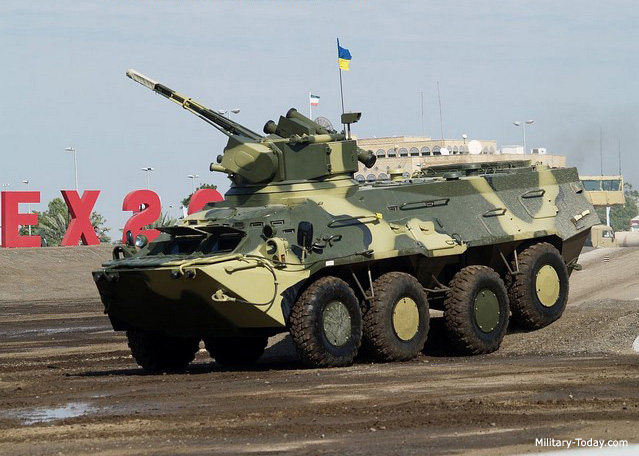

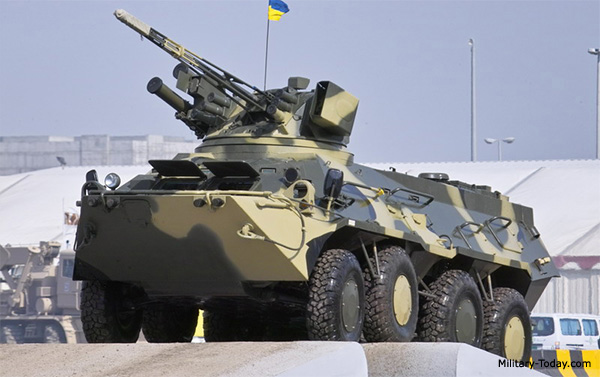

BTR-3E1
ناقلة جند قتالية


تم تطويرها لصالح القوات المسلحة الأوكرانية



جهزت بوسائل اتصال و مراقبة من الجيل الجديد



تستخدم لدعم القوات في ساحة المعركة



تتسع لستة مقاتلين مجهزين

الطول 7.86 م العرض 2.8م الارتفاع 2.9 م و الوزن 16 طن



مسلحة بمدفع ألي 30 ملم مع 350 قذيفة

مزودة برشاش محوري 7.62 ملم مع 2500 طلقة

BTR-3E_wheeled_armoured_verhicle_personnel_carrier_Ukraine_Ukrainian_defence_indsutry_military_technology_640.jpg


مجهزة بقاذفات 81 ملم أو 30 ملم



السرعة 85 كم و 8 كم في الماء و تقطع 600 كم دون وقود

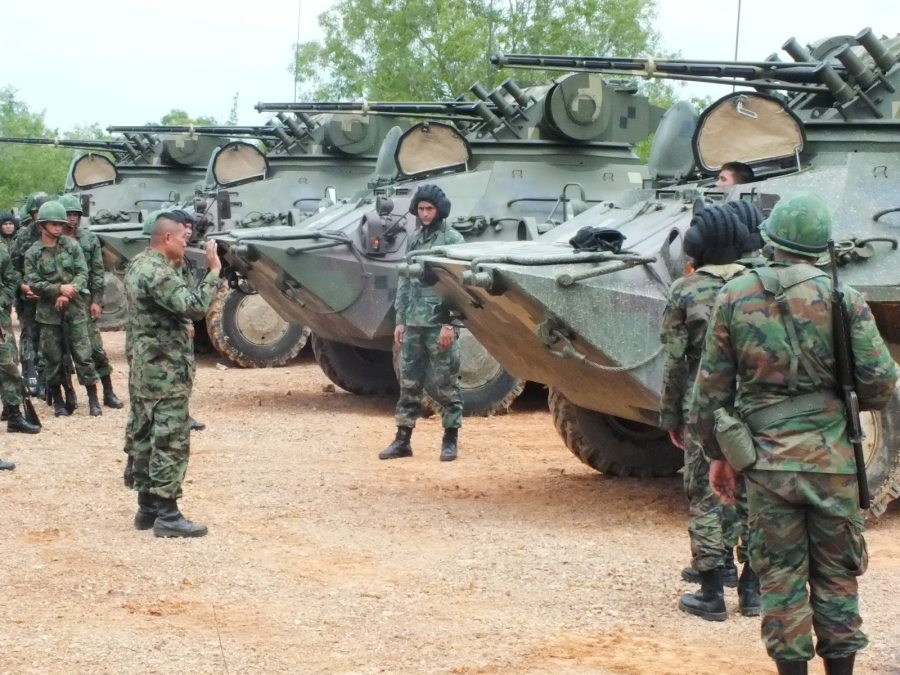

في الخدمة لدى أذربيجان،تشاد،إكوادور،كازاخستان،ميانمار،نيجيريا،تايلاند



images









قد تكون من نصيب الامارات فهي مشاركة في مناقصتها

اعتقد ان العراق لن تتكرها في الصفقه الجديده مع روسيا ..اعتقد ان الصفقه الغيت بسبب شبه الفساد واعيد عقدها من جديد لكن لا اعلم محتوي العقد الجديد

مواصفات ممتازة بس مفيش معلومات عن دروعها او اجهزتها التكنولوجية

ان مركبة BTR-3E1 هي احدث نسخة تصديرية للمدرعة BTR-3U ...


والمدرعة BTR-3U صنعت بالتعاون بين اوكرانيا ودولة الامارات العربية المتحدة لتلبية حاجات قوات المارينز في الامارات .. التصميم كان بالكامل من طرف الامارات (شركة ADCOM تحديدا) بينما الصناعة تمت بمصانع اوكرانيا ( من KMDB) .

وهي ليست مجرد تطوير للBTR-80 الروسية كما يعتقد الكثيرون ...

انما هي تطوير شامل وتغيير جذري لها من :

التدريع (وهو سري) وانظمة القيادة وادارة النيران والمساحة الداخلية اكبر

كما تم تركيب محرك اقوى واكثر كفائة بكثير من السابق (( محرك ديزل الماني من نوع Deutz BF6M1015 بقوة 326 حصان )).

كما تم اختيار اطارات من شركة مشلان الفرنسية ... والكثير من التغييرات الاخرى التي جلعت وجه الشبه الوحيد بينهم هو الشكل الخارجي فقط ..

السرعة 85 كم و بمدى 600 كم دون الحاجة للتزود بالوقود.

لذلك هي تعتبر مركبة جديدة بالكامل وليست مجرد تطوير ...


the BTR-3U is an all-new production vehicle rather than upgrade of the existing in-service vehicle.



تم تطوير نسخة من BTR-3U للتصدير وتم تجهيزها بمحرك اخر من نوع UTD-20 تحت اسم BTR-80E

ثم تم تغيير برج الBTR-80E وتركيب برج من نوع BM-3 Shturm لتخرج لنا النسخة الاخيرة من نوع BTR-80E1

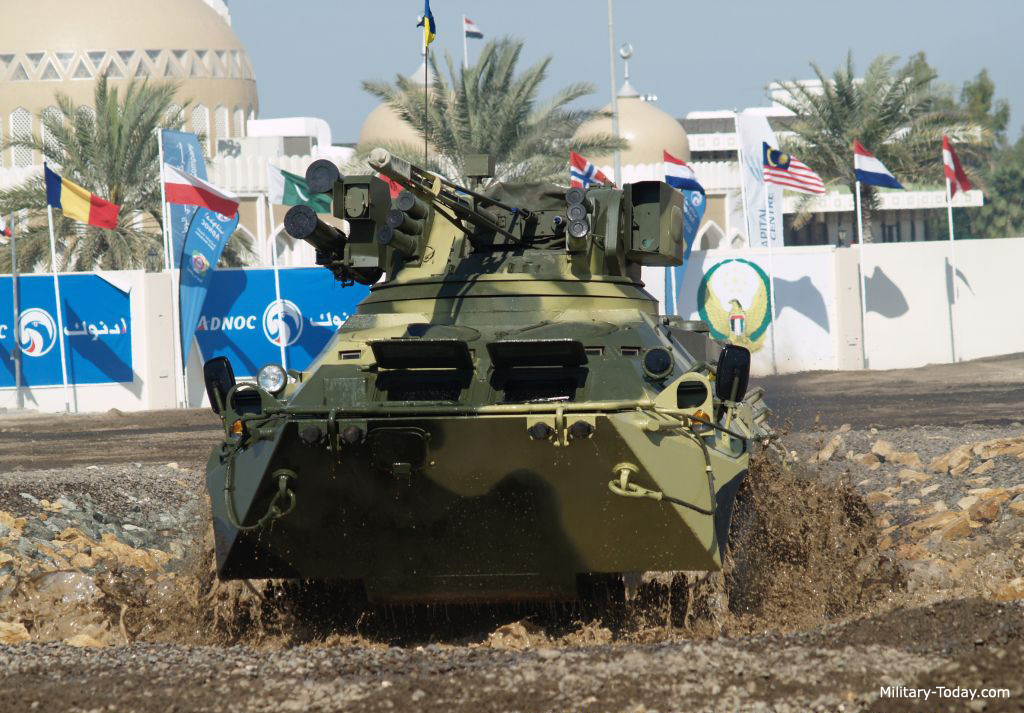

الان لنرى الفرق بين الجارديان (النسخة الاماراتية من الBTR-80U الاصلية) وبين الBTR-80U الاوكرانية و الBTR-80E1 احدث نسخة مخصصة للتصدير :-


1- التسليح


* الجارديان الاماراتية مسلحة ببرج من نوع Buran-N1 ..




برج Buran-N1 هو نفس البرج بنظام التسليح Shkval weapons module ولكنه مجهز بانظمة الكترونية غربية الصنع .


* الاوكرانية مسلحة بــ Shkval weapons module ..


Shkval weapons module- Equipped with
30mm automatic cannon

7.62mm machine gun

4x 9P135M Konkurs or Baryer anti-tank missiles

Can add a 30mm grenade launcher with the reduction of 2 anti-tank missiles


// يتميز نظاما Shkval و Buran-N1 بقدرتهما على اطلاق صواريخ متنوعة مضادة للدبابات .. عكس الشتورم ..

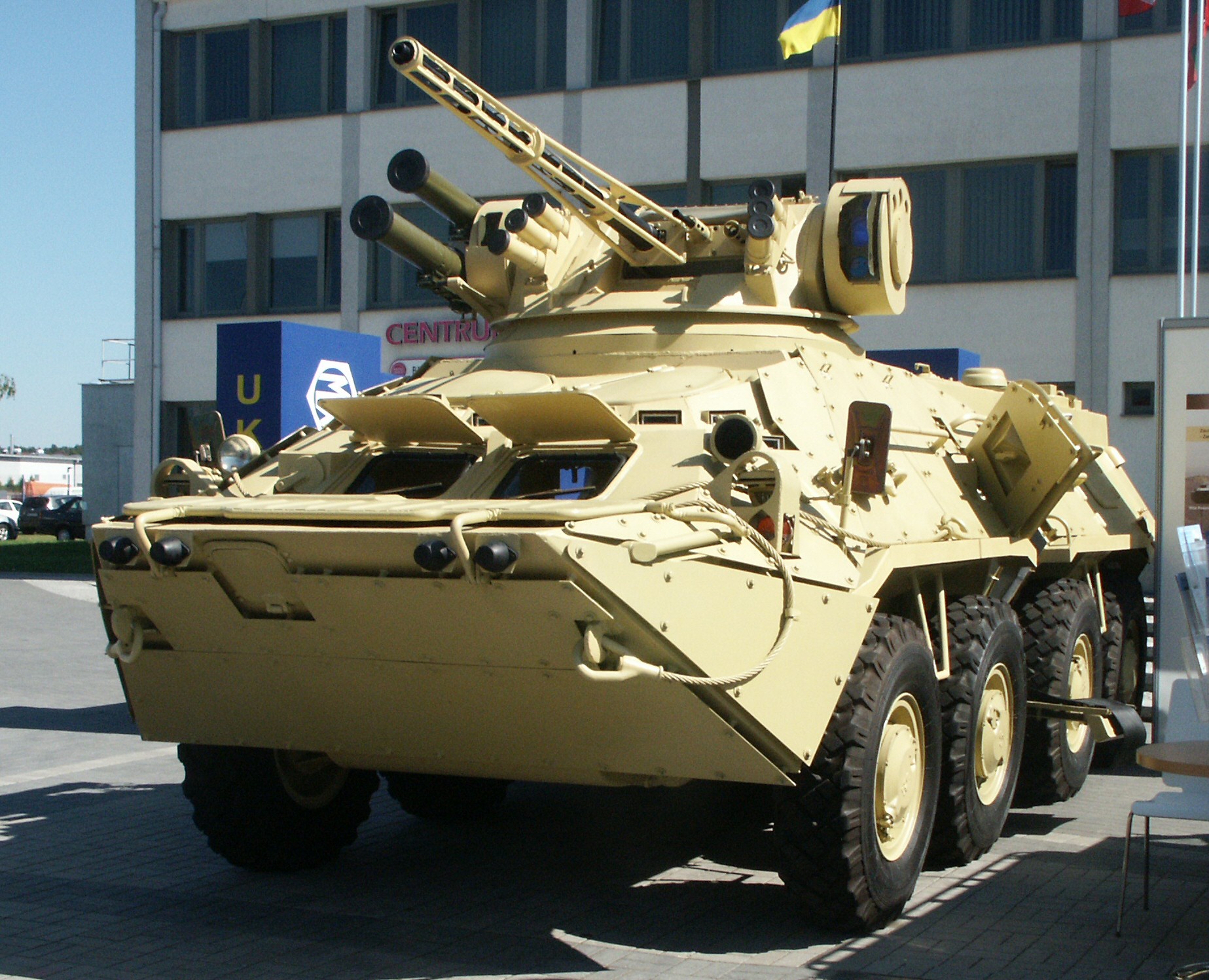

*BTR-80E1 تتسلح بـــ BM-3 Shturm weapons module




BM-3 Shturm weapons module- Equipped with

30mm automatic cannon

30mm automatic grenade launcher

7.62mm machine gun

and 4x Baryer (Barrier) anti-tank missiles


2- المحرك :-

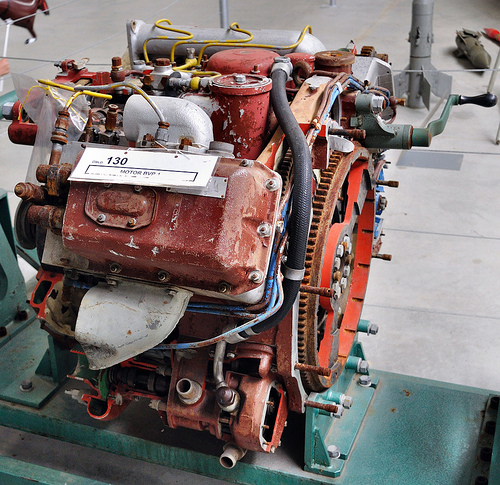

**الBTR-80U الاصلية بنسختيها الاماراتية والاوكرانية تستعمل المحرك الالماني deutz-bf6m1015





موديل المحرك : BF6M1015

نوع المحرك : 6 سلندر ، على شكل حرف V

الإزاحة : 11.906 L

القوة : 326 حصان

العزم : 1420N.m/1500rpm

اقل نسبة استهلاك

للوقود : 195 g/kw.h



**الBTR-80E1 تستعمل المحرك UTD-20



موديل المحرك : UTD-20

نوع المحرك : 6 سلندر ، على شكل حرف V

القوة : 300 حصان




التعديل الأخير:
تمتلكها السودان بعدد قليل جدا وتم الغاء العقد لعدم مطابقتها للمواصفات تعاقد السودان علي120 مدرعه
