آرتشر المدفعية ذاتية الحركة

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,085 62 0
الدولة
Syrian Arab Republic (Syria)
المدفعية ذاتية الحركة
آرتشر FH-77 BW L52 Archer

Archer_FH77_BW_L52_wheeled_self-propelled_howitzer_BAE_Systems_Bofors_Sweden_Swedish_army_640.jpg


FH-77 BW L52 Archer هو مشروع مشترك بين السويد و النرويج يهدف الى صناعة الجيل المقبل من المدفعية ذاتية الحركة و أعلنت وزارة الدفاع السويدية أنهاستستلم أول دفعة من هذة المدفعية هذا العام ( 2013 ) بعد أن وافقت على التطوير النهائي


نظام المدفغية ذاتية الحركة FH-77 BW L52 Archer
يتألف من مدفع هاوتزر من عيار 155 ملم يعمل بشكل ألي محمول على عربة 6 × 6
من صنع شركة فولفو


و ايضا مزود بسلاح ثانوي هو المدفع الرشاش PROTECTOR M151 يتم التحكم به عن بعد

Cav%20Mowag%20Cropped%2093%20copy.ashx


يستخدم جميع القذائف المعتمدة لدى الحلف الأطلسي
مدى المدفعية 35 كم باستخدام القذائف العادية
و تصل الى مدى 60 كم باستخدام القذائف الموجهة Raytheon/Bofors XM982


images



يتم توجيه القذائف بواسطة نظام التوجيه GPS
معدل اطلاق النار 8 الى 9 قذائف بالدقيقة


ترافقه عربة تحمل 25 طن من الذخيرة
الدروع توفر الحماية من الطلقات عيار 7.62 ملم
و تتحمل 6 كغ من المتفجرات


الطاقم مؤلف من 4 اشخاص : القائد و السائق
و 2 من المشغلين و يمكن أن يعمل النظام بشخصين فقط

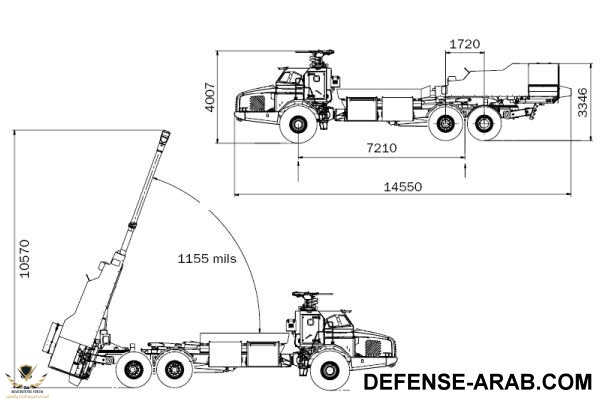

الطول 14 م العرض 3 م الوزن 30 طن
السرعة 70 كم بالساعة المدى 500 كم

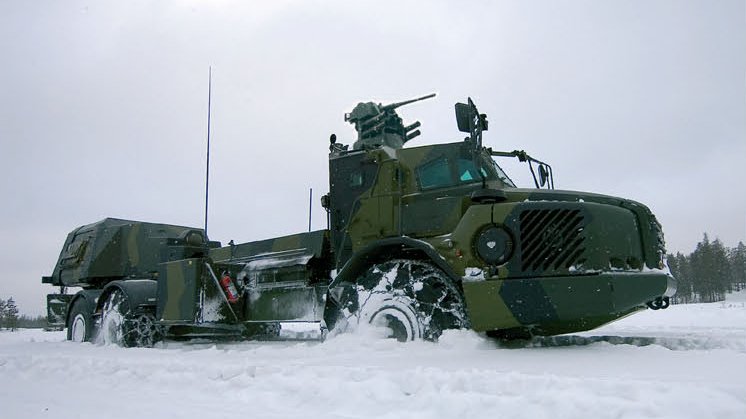

يمكنه السير فوق الثلوج حتى سماكة 100 سم


يوفر النظام قوة نارية موجهة و عنيفة و مستمرة و كثيفة
يمكنه اطلاق النار 24 ساعة دون توقف

images


Archer_FH77_BW_L52_wheeled_self-propelled_howitzer_BAE_Systems_Bofors_Sweden_Swedish_army_019.jpg




التعديل الأخير بواسطة المشرف:
رد: آرتشر المدفعية ذاتية الحركة

تصميم المدفع ........... فريد جدا

الصناعة السويدية ......... من افضل الصناعات الاوربية

فلديها الكثير من الشركات تنافس على المستوى العالمي

ساب ......... فولفو ......... وغيرها

شكرا اخوي فادي على الموضوع الرائع

رد: آرتشر المدفعية ذاتية الحركة

اعرف ان نظام ال fh 70 كان سئ للغايه فهل fh 77 افضل حالا منه امل الاجابه من مختص ؟ومن هو مصنع ال fh77 الان​

رد: آرتشر المدفعية ذاتية الحركة

مقال رائع جدا واشكر جهودك الرائعه اخ فادي ومن حسن حضي اني ابحث عن معلومات هذا الاسبوع عنه فوجدتها ضمن مقالك اكرر مشكور​

رد: آرتشر المدفعية ذاتية الحركة

اعرف ان نظام ال fh 70 كان سئ للغايه فهل fh 77 افضل حالا منه امل الاجابه من مختص ؟ومن هو مصنع ال fh77 الان​

حسب المواقع العسكرية العالمية يعتبر fh 77 من فضل المدافع الذاتية الحركة
هو صنع مشترك بين السويد و النرويج

رد: آرتشر المدفعية ذاتية الحركة

مقال رائع جدا واشكر جهودك الرائعه اخ فادي ومن حسن حضي اني ابحث عن معلومات هذا الاسبوع عنه فوجدتها ضمن مقالك اكرر مشكور​
شكرا لك و فيك تعتمد على المعلومات بكل ثقة لأنها دقيقة و صحيحة 100 %

رد: آرتشر المدفعية ذاتية الحركة

كيف تستطيع قذائف المدفعية أخي الكريم بلوغ هذا المدى !!! أم أن هناك خطأ في الطباعة ؟؟

الامر بسيط ليس 35 بل ابعد من ذلك كما في PLZ45
1. العيار الطولي للسبطانه L52 فكلما طلت السبطانه كلما زاد المدى
2. الحشوه الدافعه تختلف فكلما كانت مطوره وتعطي دفع اكبر كلما زاد دفعها للمقذوف
3. اما قذيفة ال 107 فهي ثابته وان اختلفن اطوالها نوعا ما بشكل بسيط جدا الا ان وزنها متقارب

:ANSmile04[1]::ANSmile04[1]::ANSmile04[1]::ANSmile04[1]::ANSmile04[1]::ANSmile04[1]:

رد: آرتشر المدفعية ذاتية الحركة

الامر بسيط ليس 35 بل ابعد من ذلك كما في plz45
1. العيار الطولي للسبطانه l52 فكلما طلت السبطانه كلما زاد المدى
2. الحشوه الدافعه تختلف فكلما كانت مطوره وتعطي دفع اكبر كلما زاد دفعها للمقذوف
3. اما قذيفة ال 107 فهي ثابته وان اختلفن اطوالها نوعا ما بشكل بسيط جدا الا ان وزنها متقارب

:ansmile04[1]::ansmile04[1]::ansmile04[1]::ansmile04[1]::ansmile04[1]::ansmile04[1]:

بارك الله فيك على الإجابة .. عرضت مشكوراً وسائل زيادة المدى المرتبطة بالمدفع وسبطانته ، كما تحدثت عن شحنات الدافع المطورة ، فهل لتصميم المقذوفات علاقة بزيادة المدى ؟؟

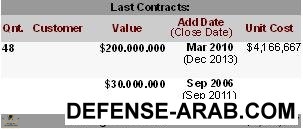

سِعرُه حوالي 4 مليُون دُولاَر
cost of hacher.JPG

مُميّزاتُه
Archer FH77.jpg
Archer FH77.jpg
