السايدويندر aim-9x بلوك 3 سيكون صاروخ خارج المدي المنظور

[ARAB_WARRIOR]

هل يمكن خداعه بالفليرز ؟

لا , لان الصاروخ لديه راس باحث بلاشعه تحت الحمراء (كاميرا حراريه) وعمليا يقوم بتكوين "صوره حراريه" للهدف ولا يتتبع مصادر حراريه , وبالتالي الفليرز لن تكون ناجعه في خداعه



[Hero of Chaos]

لا , لان الصاروخ لديه راس باحث بلاشعه تحت الحمراء (كاميرا حراريه) وعمليا يقوم بتكوين "صوره حراريه" للهدف ولا يتتبع مصادر حراريه , وبالتالي الفليرز لن تكون ناجعه في خداعه

اكاد اموت واعرف ،، هل ستستطيع الفلانكر تجنبه ؟
وياريت اخي مداه ؟



[rajji2]

ثَمَنُه باهِض جِدًّا



[سيف-الحق]

لا , لان الصاروخ لديه راس باحث بلاشعه تحت الحمراء (كاميرا حراريه) وعمليا يقوم بتكوين "صوره حراريه" للهدف ولا يتتبع مصادر حراريه , وبالتالي الفليرز لن تكون ناجعه في خداعه

هذا الكلام مبالغ فيه كثيرا ٫٫٫٫ لا يوجد أي صاروخ يبلغ الكمال و تبلغ نسبة إصابته 100 % ,,,, أضف إلى ذلك فإنّ هذا الصاروخ لا يعتمد على التوجيه المذكور طوال مساره نحو الهدف بل يكون الصاروخ مربوطا بوصلة بيانات مع المقاتلة التي أطلقته حتّى يصل إلى المدى الفعّال للباحث الحراري ليتم الإطباق و عمليّا يمكن التشويش على وصلة البيانات هذه و يتيه الصاروخ ٫٫٫٫ كما أنّ إعماء الصاروخ بالإجراءات المضادّة ممكن ٫٫٫ الصاروخ يستطيع تمييز الفليرز عن الهدف لكن لا يستطيع تفادي نظام الإعماء الليزري المضاد للصواريخ ذات التوجيه البصري و الحراري ٫٫٫٫ لي عودة بئذن الله مع تفصيل أكثر



[Egyptian Rafale]

رد: السايدويندر aim-9x بلوك 3 سيكون صاروخ خارج المدي المنظور

صروخ aim 9x مناورته عالية جدا و الان سيزيدون مداه ( يا نهار اسود ) :hlp[1]::hlp[1]:

YouTube[YOUTUBE]4g4_jzqBJnA[/YOUTUBE]​

قدره رهيييييبه على المناوره



[Vasily]

هذه الزيادة في المدى ستجعله يتعدى 40 كلم

الولايات المتحدة مازالت متأخرة في مجال الصواريخ الموجهة حراريا بعيدة المدى عن الروس الذين يملكون نسخا من R27 يصل مداها الى 130 كلم

سيكلمني احدهم عن التفوق التكنلوجي فأذكره ان الروس لم يبقو على النسخ القديمة من R27 كما هي من عهد الاتحاد السوفييتي بل تم و يتم تطويرها حتى الان و ما خفي اعظم



[The Blood Warrior]

رد: السايدويندر aim-9x بلوك 3 سيكون صاروخ خارج المدي المنظور



لست اتخيل ان قادتنا العسكريين بهذا الغباء ليتركو قواتنا الجوية بهذا الشكل المزري ( وفقاً لما هو معلن ) اعتقد بل اكاد اجزم ان هناك شيء في الخفاء ولكن ما هو لست ادري .
المشكلة انه مهما بلغت ثقافتنا العسكرية فلن نستيطع ان نبلغ مرتبة المحترفين فقادة الجيش هم اعلم الناس بعملهم وبإحتياجته ، بيد انني اخشي الإنتظار هكذا والتستر تحت مقولة ( ما خفي كان اعظم ) وحتي ان كانت صحيحة ورأينا دلائلها في بعض الأسلحة التي ظهرت مؤخراً وبعض التجهيزات لجنود المشاة إلا انني اخاف ان يسبق السيف العزل ونكتشف اننا كنا نلتحف بالهواء عند مواجهة عسكرية اراها قريبة

النبرة دي مش لذيذة بل سخيفة
كفانا تبرير ارجوك لقد هرمنا



[الفريد]

هذه الزيادة في المدى ستجعله يتعدى 40 كلم

الولايات المتحدة مازالت متأخرة في مجال الصواريخ الموجهة حراريا بعيدة المدى عن الروس الذين يملكون نسخا من R27 يصل مداها الى 130 كلم

سيكلمني احدهم عن التفوق التكنلوجي فأذكره ان الروس لم يبقو على النسخ القديمة من R27 كما هي من عهد الاتحاد السوفييتي بل تم و يتم تطويرها حتى الان و ما خفي اعظم

هذا الصاروخ عددة طرازات بعضها يستخدم التوجيه الراداري شبه نشط والتوجيه الحراري

The R-27 is manufactured in infrared-homing (R-27T), semi-active-radar-homing (R-27R), and active-radar-homing (R-27EA) versions



[Vasily]

هذا الصاروخ عددة طرازات بعضها يستخدم التوجيه الراداري شبه نشط والتوجيه الحراري

اتحدث عن النسخة ER تحديدا لأن عائلة R27 كبيرة جدا



[الفريد]

اتحدث عن النسخة ER تحديدا لأن عائلة R27 كبيرة جدا

R-27ERAA-10 Alamo-C, the semi-active-radar homing extended-range version. Missile can be used at 20 to 27000 meters altitude. Effective kill range for a target at same altitude: 2 to 65.5 km head-on, 0.7 to 16.5 km tail-on. Missile cannot be fired at altitude less than 3 km againist a target with background earth, if launch range is less than 6 kilometers. Maximum range: 117 km. Maximum allowed vertical separation: 12 km



[الفريد]

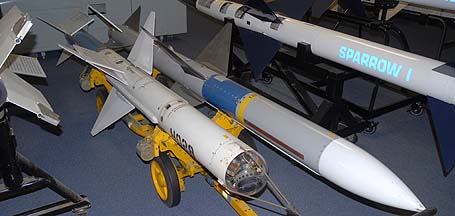

النظير الامريكي لل r27 هو السبارو

Sparrow-IR was a Sparrow missile with the infra-red seeker head of the AIM-9 Sidewinder.



[Vasily]

النظير الامريكي لل r27 هو السبارو

اسف النسخة ER ذات توجيه نصف راداري و هي فعلا المقارع للسبارو ولكن هل يملكون نظير لهذا ؟

• R-27ET AA-10 Alamo-D, the infrared-homing extended-range version, Weight 348 kg. Missile can be used at 20 to 27000 meters altitude. Effective kill range: 2 to 52.5 km head-on, 0.7 to 12.5 tail-on. Maximum range: 104 km. Maximum allowed vertical separation: 12 km.[3]



[الفريد]

اسف النسخة ER ذات توجيه نصف راداري و هي فعلا المقارع للسبارو ولكن هل يملكون نظير لهذا ؟

اوردت في الاقتباس السابق النظير الامريكي له السبارو اي ار (توجيه حراري و نص راداري)



[Vasily]

اوردت في الاقتباس السابق النظير الامريكي له السبارو اي ار (توجيه حراري و نص راداري)

اقصى مدى يصل له السبارو 70 كلم , تبقى هناك فجوة كبيرة بين المعسكرين



[الفريد]

اقصى مدى يصل له السبارو 70 كلم , تبقى هناك فجوة كبيرة بين المعسكرين

اولا هذه المشاريع اوقفت لصالح امرام وار77

النسخة ذات التوجيه الحراري للا27(بي و دي) اقصى مدى لها حوالي 50كم وكذلك نسخة السبارو اي ار



[Vasily]

اولا هذه المشاريع اوقفت لصالح امرام وار77

النسخة ذات التوجيه الحراري للا27(بي و دي) اقصى مدى لها حوالي 50كم وكذلك نسخة السبارو اي ار

ربما الغرب و من يتبعه لا يستخدم السبارو الحراري بوجود الامرام

ولكن الدول ذات العقيدة الشرقية تستخدم R27 بجانب R77 و R73

هذه صورة لمقاتلة سوخوي30 جزائرية تحمل الانواع الثلاثة

وكما تلاحظ R27ET موجود في اقصى اليمين

بخصوص المدى فيوجد نسخة سوفيتية قديمة يرمز لها بT و يوجد ايضا نسخة التوجيه الراداري منها R ولكن يوجد ايضا النسخ ذات المدى الممدد ER و ET والتي يتعدى مداها 100 كلم كما هو واضح في الصورة



[الدرع المصري]

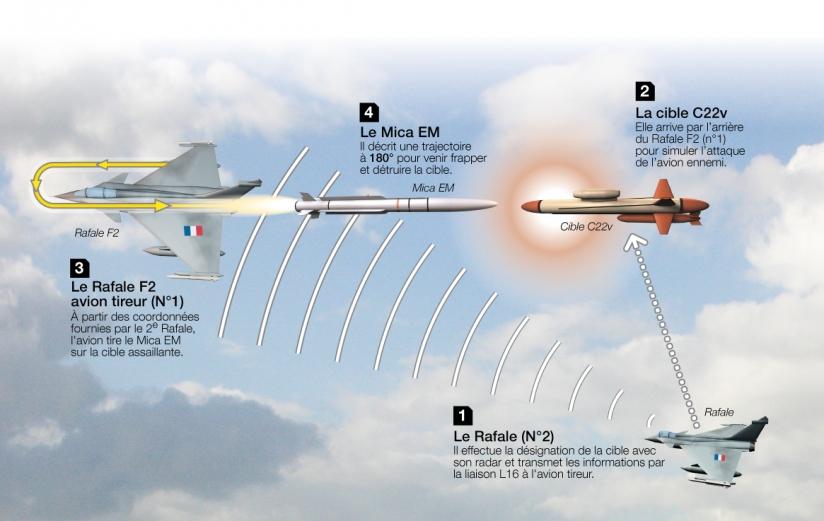

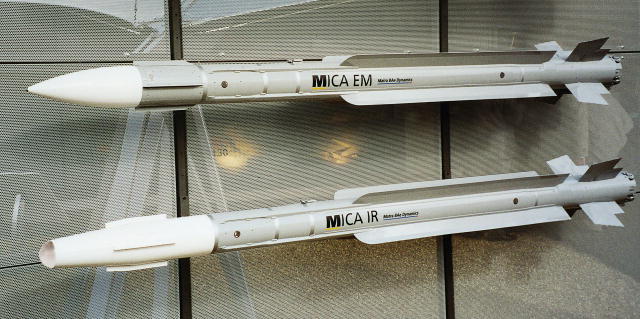

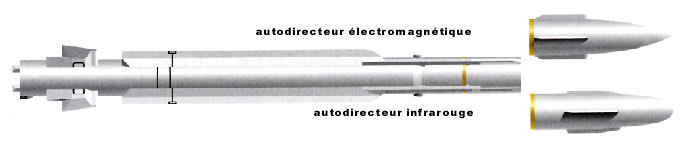

الامريكان تاخروا كثيرا عن هذه الخطوه و هذا النوع من الصواريخ الذي يخدم على الطائرات الفرنسيه فى الميكا الحراري الذى يتجاوز مداه 60 كلم و فيR-27ET الروسي الذي يتجاوز مداه 100 كلم و الاغرب فى الامر ان الامريكان يقولون انه سيدخل الخدمه 2022 يعني سيكون الروس و الفرنسيين ادخلوا بدل الجيل جيليين من هذا النوع من الصواريخ , كما ان البعض تعجب من قدرة الصاروخ على ضرب طائرة بالخلف لكن هذه الميزة موجودة فى الميكا بنوعيه الراداري و الحراري



[Proenginner]

بالنسبة لعائلة الصواريخ R-27 الروسية:
R-27R1 -- التويجه SARH/DL/IMU -- المدى 80 كلم
R-27T1 -- التوجيه IRH -- المدى 72 كلم
R-27P1 -- التوجيه Passive RF -- المدى 72 كلم

R-27A1 -- التوجيه ARH/DL/IMU -- المدى 80 كلم​

R-27ER1 -- التوجيه SARH/DL/IMU -- المدى 130 كلم
R-27ET1 -- التوجيه IRH -- المدى 120 كلم
R-27EP1 -- التوجيه Passive RF -- المدى 120 كلم
R-27EA1 -- التوجيه ARH/DL/IMU -- المدى 130 كلم

وتوجد امدية اكبر من ذلك بالنسبة للصورايخ الروسية ذات التوجيه الحراري مثلا لدينا:
R-77T-PD -- التوجيه IRH/DL/IMU -- المدى 160 كلم -- وهذا الاخير يتم توجيهه 1) حراريا 2) وبواسطة الاوامر عبر وصلة البيانات 3) وبواسطة وحدة قياس مسافات داخلية ... وتعدد وسائل التوجيه يفيد في مقاومة التشويش ...

بالنسبة لرموز التوجيه (االبواحث) فهي كما يلي
IRH Infra-Red Homing
SARH Semi-Active Radar Homing
DL datalink
IMU Inertial Measurement Unit
ARH Active Radar Homing
Passive RF - Anti-Radiation Seeker - usually X-band

الصواريخ ذات التوجيه الحراري باللون الاحمر (طبعا وهي بالنسبة للصواريخ الروسية غير مقتصرة على هذه الصواريخ هناك انواع كثيرة جدا ولكن اقتصرت فقط حول عائلة R-27 بالاضافة للاحد الصورايخ الروسية ذات التوجيه الحراري ذات المدى الكبير) ... مع احترامي لوجهات النظر المختلفة الا ان الصواريخ الروسية خارج المقارنة من وجهة نظري ...



[Proenginner]

بالنسبة لعائلة الصواريخ R-27 الروسية:
R-27R1 -- التويجه SARH/DL/IMU -- المدى 80 كلم
R-27T1 -- التوجيه IRH -- المدى 72 كلم
R-27P1 -- التوجيه Passive RF -- المدى 72 كلم

R-27A1 -- التوجيه ARH/DL/IMU -- المدى 80 كلم​

R-27ER1 -- التوجيه SARH/DL/IMU -- المدى 130 كلم
R-27ET1 -- التوجيه IRH -- المدى 120 كلم
R-27EP1 -- التوجيه Passive RF -- المدى 120 كلم
R-27EA1 -- التوجيه ARH/DL/IMU -- المدى 130 كلم

وتوجد امدية اكبر من ذلك بالنسبة للصورايخ الروسية ذات التوجيه الحراري مثلا لدينا:
R-77T-PD -- التوجيه IRH/DL/IMU -- المدى 160 كلم -- وهذا الاخير يتم توجيهه 1) حراريا 2) وبواسطة الاوامر عبر وصلة البيانات 3) وبواسطة وحدة قياس مسافات داخلية ... وتعدد وسائل التوجيه يفيد في مقاومة التشويش ...

بالنسبة لرموز التوجيه (االبواحث) فهي كما يلي
IRH Infra-Red Homing
SARH Semi-Active Radar Homing
DL datalink
IMU Inertial Measurement Unit
ARH Active Radar Homing
Passive RF - Anti-Radiation Seeker - usually X-band

الصواريخ ذات التوجيه الحراري باللون الاحمر (طبعا وهي بالنسبة للصواريخ الروسية غير مقتصرة على هذه الصواريخ هناك انواع كثيرة جدا ولكن اقتصرت فقط حول عائلة R-27 بالاضافة للاحد الصورايخ الروسية ذات التوجيه الحراري ذات المدى الكبير) ... مع احترامي لوجهات النظر المختلفة الا ان الصواريخ الروسية خارج المقارنة من وجهة نظري ...

لتدقيق المعلومات احب ان اوضح ان المدى المذكور هنا هو المدى الحركي (Kinematic Range) اما المدى القياسي (in front hemisphere) اي المسافة المسقطة على سطح الارض بغض النظر عن زاوية اصابة الهدف والمناورة فيكون اقل
مثلا للصاروخ R-27ET1
المدى (Kinematic Range) هو 120 كلم
المدى (in front hemisphere) هو 80 كلم



[red scorpion six]

ا

النظير الامريكي لل r27 هو السبارو

اول مره أعلم أن صاروخ السبارو. له نسخه ذات توجيه حراري ..... معلومه جديده بالنسبه لي ، ولم اسمع عنها من قبل .... شكرًا جزيلا اخي الكريم
