نوع غير معروف من التبوك العراقي

[معان]

رد: نوع غير معروف من التبوك العراقي

للامانة كل من جرب كلاشنكوف تبوك ممن اعرافهم اثنو عليها



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

اخي كما اسلفت لك هناك الكثير من خبراء المعادن في عالمنا العربي من يمتلكون من الخبرات التي تخولهم صناعة خلطة معدنية موثوقة يعتمد عليها ( و هي ليست بالصعوبة الكبيرة لكنها تحتاج لـ قرار سياسي بالتصنيع و اعني قرار سياسي بالمضي قدما في التصنيع دون ان ننتظر إذنا من هذه الدولة او تلك و إستثمار مبالغ في الابحاث التي تحتاج لاموال طائلة لكنه إستثمار له مردودإستراتيجي ) ​

هذه قناعاتك وأحترمها كل الإحترام .. تحياتي .



[bob1]

رد: نوع غير معروف من التبوك العراقي

يبدوا ان هذا التبوك شبه مجهول ( حتى الاخوة العراقيين لا يعرفون عنه شيء ) ​



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

يبدوا ان هذا التبوك شبه مجهول ( حتى الاخوة العراقيين لا يعرفون عنه شيء ) ​

هذا موضوع قديم عنها كتبته بنفسي ..

"هم يتربصون برجالنا من مسافة عدة مئات من الياردات ، ينتظرون إطلاق رصاصة الموت . الفريق يضم القناص ومحدد الأهداف sniper team الذي يحمل آلة تصوير فيديو أيضا . في البداية وقبل إطلاق النار ، هم حذرون من المشاة المدنيين الذين يمشون بالقرب من قواتنا ، وفجأة يقرر القناص إطلاق النار ، ومن ثم نسمع صيحات الله أكبر ، الله أكبر" .. ويكمل العقيد الأمريكي "إن قناصي الجيش الإسلامي يفضلون بندقية القنص العراقية نوع تبوك Tabuk sniper rifle التي أنتجت في العراق سابقاً وهي من تصميم يوغوسلافي . هي دقيقه بحدود 500 إلى 600 ياردة وتكمن ميزتها أيضا فى إستخدامها ذخيرة البندقية السوفييتية كلاشينكوف ، والتي هي متوفرة في جميع أنحاء العراق . إن رماة الجيش الإسلاميين يعتمدون على دليل تدريب كتب من قبل ضابط قوات خاصه أمريكي متقاعد ، يدعى الرائد جون بليستر John L Plaister ، والذي لقب بأعظم قناص" .

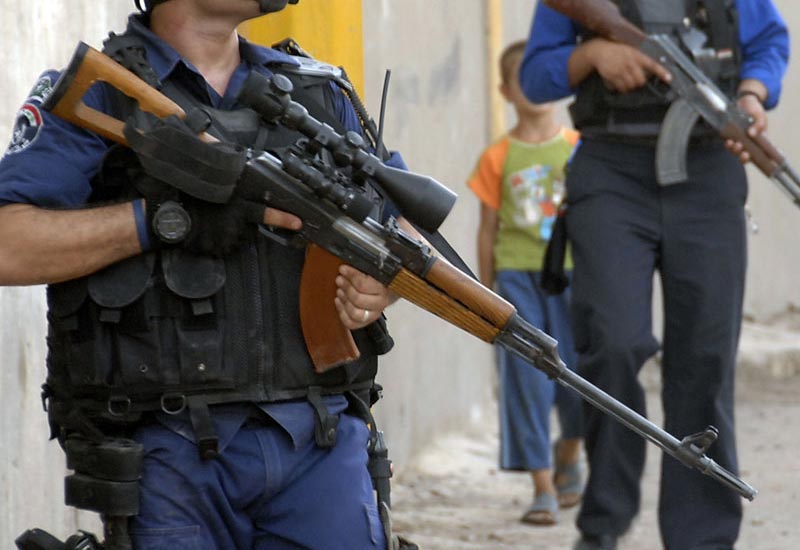

بندقيـــــــــة القنــــــص تبـــــوك​

العراق هو الدولة الوحيدة التي كانت تنتج بنادق القنص Sniper Rifle على مستوى الدول العربية ، وسجلها فى ذلك يحمل نوعين من بنادق القنص ، القادسية Al-Qadissiya وهي نسخة من بندقية القنص الروسية دراغونوف Dragunov SVD ، والبندقية الثانية هي تبوك Tabuk ، والتي هي نسخة من البندقية اليوغسلافية M72 .

تبدأ قصة هذه البندقية عندما قرر العراق التعاون مع الشركة اليوغسلافية Zastava لإنتاج نسخة من بندقيتها M72 ، والتي هي فى الأصل نسخة من البندقية السوفييتية نوع AKM مع بعض الإختلافات البسيطة ، المصنع تم إنشاءه فى مدينة الخالص فى الثمانينات من القرن الماضي ، وتبع مؤسسة القادسية للإنتاج العسكري .. تميزت البندقية تبوك بطول سبطانتها (21.5 إنش ، مقابل 16.25 للبندقية AKM) وآلية الرمي مماثلة تماماً لآلية الرمي فى البندقية AKM ، مع نظام إطلاق نصف آلي semi-auto . كما جرى تزويدها بخافض للوميض وكابح فوهه flash hiders and muzzle brakes من النوع السوفييتي . تطلق البندقية الذخيرة التقليدية للسلاح كلاشنكوف من عيار 7.62 × 39 ملم (وليس العيار 7.62 × 54 ملم الخاصة بالدراغونوف كما يظن البعض) . المدى الفعال للبندقية هو 400 م (يدعي العراقيين أن لها مدى فعّال من 800 متر ولكن هذا مبالغ فيه) ، ويعاب على إطلاقاتها عدم قدرتها على إختراق السترات الواقية من الرصاص body armor ، حيث يمكن تزويد السلاح بمخزن سعة 5 ، 10 ، 20 ، 30 طلقة . ويمكن إستخدام منظار تلسكوبي مع البندقية أو منظار حديدي Telescopic sight and Iron sight ، حيث يبلغ وزنها كاملة – من غير الذخيرة - 4.26 كيلوغرام .



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي



[salah_5999]

رد: نوع غير معروف من التبوك العراقي

عموماً إضافة بعض العناصر الكيميائية ، مثل الكروم chromium والموليبدنوم molybdenum والفاناديوم vanadium التي قدمت للفولاذ ، يمكن أن تسمح بزيادات معتدلة في القوة وملكيات الصلادة والإجهاد في المادة .. هل سمعت بالسبيكة الفولاذية astm a723 ؟؟

ممكن توضيح عن المادة التي تطلى بها السبطانات من الداخل و أنواعها و ما يسبب تآكلها و سبل الخفاظ عليها؟



[ابونصر]

رد: نوع غير معروف من التبوك العراقي

رحم الله صدام حسين كان له مخططات رائعة لجعل العراق دولة قوية ولكن التكالب الدولي والخيانة العربية اردته في حصار ودمار



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

ممكن توضيح عن المادة التي تطلى بها السبطانات من الداخل و أنواعها و ما يسبب تآكلها و سبل الخفاظ عليها؟

بداية يجب أن نوضح طبيعة المشكلة ، والحديث أولاً عن أنماط الفشل والإخفاق التي يمكن أن تتعرض لها سبطانات الأسلحة النارية . فمن المعروف أن غازات الدافع propellant gases تمارس قوى ضاغطة هائلة على قاعدة المقذوف ، لتبدأ هذه بدفع كتلة المقذوف جهة الأمام خلال أجزاء من الألف جزء من الثانية بعد عملية الإيقاد مباشرة ، عندها يصل المقذوف لفوهة السبطانة ، حيث تقذفه الغازات بسرعة مرتفعة جداً نحو هدفه . فأولى الأسباب المرتبطة بالفشل والإخفاق ، يتعلق بالضغط المرتفع جداً في غرفة الاحتراق وتجويف السبطانة ، والناتجة عن تمدد غازات الدفع . فإذا تجاوزت تطورات هذه الضغوط ، قوة المرونة والمطاطية elastic strength (المصطلح يشير لشكل من أشكال التشويه المعتدل ، يكون فيه للجسم القدرة على العودة لشكله الطبيعي بعد توقف القوى المسببة للتشوه التمددي) التي تمتلكها سبطانة السلاح في أي موضع على محورها الطولي ، فإن ذلك قد يؤدي لتوسع دائم في تجويف السبطانة . أيضاً في الحالات القصوى والمفرطة ، يمكن لجدران سبطانة السلاح أن تتعرض للانفجار نتيجة هذه الضغوط المرتفعة ، خصوصاً مع احتمالية كون سبيكة السبطانة مصنعة من مواد هشة نسبياً وقابلة للانكسار ، فإن ذلك قد يعرض سبطانة السلاح لحادث مروع وانفجار مدوي . والعكس صحيح إذا كانت سبائك التصنيع ذات مرونة عالية ، فإن ذلك قد يتسبب في تسرب وهروب غازات الدافع ، وهي أيضاً نتيجة غير مرغوب فيها .


أما بالنسبة لمادة الطلاء ، فيمكن القول أن عنصر الكروم عالي التقلص HC Chromium هو المفضل لعملية الطلاء ، وذلك بسبب درجة انصهاره الأعلى مقارنة بالفولاذ (1875 درجة مئوية مقابل 1425 درجة مئوية) وأيضاً مقاومته لأطوار التغير ، نتيجة الترتيب الذري الفريد في بلوراته ، أو ما يطلق عليه اصطلاحاً بالشبكة البلورية lattice structure . كما أن لعنصر الكروم ميزة إضافية ، تتمثل في مقاومة مظاهر التآكل والإهتراء ، حيث يتولى الطلاء حماية طبقة الفولاذ السفلى من الهجوم الكيميائي الذي يعمل حال توفره ، على تخفيض ملكيات وخواص السطوح الفولاذية في تجويف السبطانة .



[bob1]

رد: نوع غير معروف من التبوك العراقي

هذا موضوع قديم عنها كتبته بنفسي ..

"هم يتربصون برجالنا من مسافة عدة مئات من الياردات ، ينتظرون إطلاق رصاصة الموت . الفريق يضم القناص ومحدد الأهداف sniper team الذي يحمل آلة تصوير فيديو أيضا . في البداية وقبل إطلاق النار ، هم حذرون من المشاة المدنيين الذين يمشون بالقرب من قواتنا ، وفجأة يقرر القناص إطلاق النار ، ومن ثم نسمع صيحات الله أكبر ، الله أكبر" .. ويكمل العقيد الأمريكي "إن قناصي الجيش الإسلامي يفضلون بندقية القنص العراقية نوع تبوك tabuk sniper rifle التي أنتجت في العراق سابقاً وهي من تصميم يوغوسلافي . هي دقيقه بحدود 500 إلى 600 ياردة وتكمن ميزتها أيضا فى إستخدامها ذخيرة البندقية السوفييتية كلاشينكوف ، والتي هي متوفرة في جميع أنحاء العراق . إن رماة الجيش الإسلاميين يعتمدون على دليل تدريب كتب من قبل ضابط قوات خاصه أمريكي متقاعد ، يدعى الرائد جون بليستر john l plaister ، والذي لقب بأعظم قناص" .

بندقيـــــــــة القنــــــص تبـــــوك​

العراق هو الدولة الوحيدة التي كانت تنتج بنادق القنص sniper rifle على مستوى الدول العربية ، وسجلها فى ذلك يحمل نوعين من بنادق القنص ، القادسية al-qadissiya وهي نسخة من بندقية القنص الروسية دراغونوف dragunov svd ، والبندقية الثانية هي تبوك tabuk ، والتي هي نسخة من البندقية اليوغسلافية m72 .

تبدأ قصة هذه البندقية عندما قرر العراق التعاون مع الشركة اليوغسلافية zastava لإنتاج نسخة من بندقيتها m72 ، والتي هي فى الأصل نسخة من البندقية السوفييتية نوع akm مع بعض الإختلافات البسيطة ، المصنع تم إنشاءه فى مدينة الخالص فى الثمانينات من القرن الماضي ، وتبع مؤسسة القادسية للإنتاج العسكري .. تميزت البندقية تبوك بطول سبطانتها (21.5 إنش ، مقابل 16.25 للبندقية akm) وآلية الرمي مماثلة تماماً لآلية الرمي فى البندقية akm ، مع نظام إطلاق نصف آلي semi-auto . كما جرى تزويدها بخافض للوميض وكابح فوهه flash hiders and muzzle brakes من النوع السوفييتي . تطلق البندقية الذخيرة التقليدية للسلاح كلاشنكوف من عيار 7.62 × 39 ملم (وليس العيار 7.62 × 54 ملم الخاصة بالدراغونوف كما يظن البعض) . المدى الفعال للبندقية هو 400 م (يدعي العراقيين أن لها مدى فعّال من 800 متر ولكن هذا مبالغ فيه) ، ويعاب على إطلاقاتها عدم قدرتها على إختراق السترات الواقية من الرصاص body armor ، حيث يمكن تزويد السلاح بمخزن سعة 5 ، 10 ، 20 ، 30 طلقة . ويمكن إستخدام منظار تلسكوبي مع البندقية أو منظار حديدي telescopic sight and iron sight ، حيث يبلغ وزنها كاملة – من غير الذخيرة - 4.26 كيلوغرام .

___________________________________________

ما فهمت علي ,,, انا حددت نوع التبوك المجهول

, و ليس التبوك المبني على قاعدة الزستافا بأشكاله المعروفة كلها من اخمس خشبي إلى اخمس طي إلى قنص إلى اربيكي ,,,



[bob1]

رد: نوع غير معروف من التبوك العراقي

بداية يجب أن نوضح طبيعة المشكلة ، والحديث أولاً عن أنماط الفشل والإخفاق التي يمكن أن تتعرض لها سبطانات الأسلحة النارية . فمن المعروف أن غازات الدافع propellant gases تمارس قوى ضاغطة هائلة على قاعدة المقذوف ، لتبدأ هذه بدفع كتلة المقذوف جهة الأمام خلال أجزاء من الألف جزء من الثانية بعد عملية الإيقاد مباشرة ، عندها يصل المقذوف لفوهة السبطانة ، حيث تقذفه الغازات بسرعة مرتفعة جداً نحو هدفه . فأولى الأسباب المرتبطة بالفشل والإخفاق ، يتعلق بالضغط المرتفع جداً في غرفة الاحتراق وتجويف السبطانة ، والناتجة عن تمدد غازات الدفع . فإذا تجاوزت تطورات هذه الضغوط ، قوة المرونة والمطاطية elastic strength (المصطلح يشير لشكل من أشكال التشويه المعتدل ، يكون فيه للجسم القدرة على العودة لشكله الطبيعي بعد توقف القوى المسببة للتشوه التمددي) التي تمتلكها سبطانة السلاح في أي موضع على محورها الطولي ، فإن ذلك قد يؤدي لتوسع دائم في تجويف السبطانة . أيضاً في الحالات القصوى والمفرطة ، يمكن لجدران سبطانة السلاح أن تتعرض للانفجار نتيجة هذه الضغوط المرتفعة ، خصوصاً مع احتمالية كون سبيكة السبطانة مصنعة من مواد هشة نسبياً وقابلة للانكسار ، فإن ذلك قد يعرض سبطانة السلاح لحادث مروع وانفجار مدوي . والعكس صحيح إذا كانت سبائك التصنيع ذات مرونة عالية ، فإن ذلك قد يتسبب في تسرب وهروب غازات الدافع ، وهي أيضاً نتيجة غير مرغوب فيها .


أما بالنسبة لمادة الطلاء ، فيمكن القول أن عنصر الكروم عالي التقلص hc chromium هو المفضل لعملية الطلاء ، وذلك بسبب درجة انصهاره الأعلى مقارنة بالفولاذ (1875 درجة مئوية مقابل 1425 درجة مئوية) وأيضاً مقاومته لأطوار التغير ، نتيجة الترتيب الذري الفريد في بلوراته ، أو ما يطلق عليه اصطلاحاً بالشبكة البلورية lattice structure . كما أن لعنصر الكروم ميزة إضافية ، تتمثل في مقاومة مظاهر التآكل والإهتراء ، حيث يتولى الطلاء حماية طبقة الفولاذ السفلى من الهجوم الكيميائي الذي يعمل حال توفره ، على تخفيض ملكيات وخواص السطوح الفولاذية في تجويف السبطانة .

_____________________________

موضوع الطلاء مبالغ فيه ... و إلا ما تفسيرك للنوعية الجيدة لبنادق الكلاشنكوف طرازات روسي 55- 58 - 74 - 78 بولندي داير 11 الماني 69 - 72 تشيكي 58 ,,, هذه الطرازات كلها لا تعرف تقنية الطلاء الداخلي الواقي ​



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

_____________________________

موضوع الطلاء مبالغ فيه ... و إلا ما تفسيرك للنوعية الجيدة لبنادق الكلاشنكوف طرازات روسي 55- 58 - 74 - 78 بولندي داير 11 الماني 69 - 72 تشيكي 58 ,,, هذه الطرازات كلها لا تعرف تقنية الطلاء الداخلي الواقي ​

مستحيل ... جميع البنادق والمدافع والأسلحة النارية بشكل عام تطلى تجاويفها بالكروم من أجل إطالة عمرها وتخفيض تآكل وإهتراء السبطانة .. التقنية ليست جديدة بالنسبة للغرب وتعود بدايتها للحرب العالمية الثانية .



[bob1]

رد: نوع غير معروف من التبوك العراقي

مستحيل ... جميع البنادق والمدافع والأسلحة النارية بشكل عام تطلى تجاويفها بالكروم من أجل إطالة عمرها وتخفيض تآكل وإهتراء السبطانة .. التقنية ليست جديدة بالنسبة للغرب وتعود بدايتها للحرب العالمية الثانية .

اخي الفاضل لست متأكدا من قصة الطلي للبنادق المذكورة ( قد افتى من قال لا ادري ) لكن ما هو العمر الإفتراضي للطلاء الذي سيكون تحت وطأة إطلاق كميات من الذخيرة قد تصل لآلاف الطلقات ؟ ​



[salah_5999]

رد: نوع غير معروف من التبوك العراقي

بداية يجب أن نوضح طبيعة المشكلة ، والحديث أولاً عن أنماط الفشل والإخفاق التي يمكن أن تتعرض لها سبطانات الأسلحة النارية . فمن المعروف أن غازات الدافع propellant gases تمارس قوى ضاغطة هائلة على قاعدة المقذوف ، لتبدأ هذه بدفع كتلة المقذوف جهة الأمام خلال أجزاء من الألف جزء من الثانية بعد عملية الإيقاد مباشرة ، عندها يصل المقذوف لفوهة السبطانة ، حيث تقذفه الغازات بسرعة مرتفعة جداً نحو هدفه . فأولى الأسباب المرتبطة بالفشل والإخفاق ، يتعلق بالضغط المرتفع جداً في غرفة الاحتراق وتجويف السبطانة ، والناتجة عن تمدد غازات الدفع . فإذا تجاوزت تطورات هذه الضغوط ، قوة المرونة والمطاطية elastic strength (المصطلح يشير لشكل من أشكال التشويه المعتدل ، يكون فيه للجسم القدرة على العودة لشكله الطبيعي بعد توقف القوى المسببة للتشوه التمددي) التي تمتلكها سبطانة السلاح في أي موضع على محورها الطولي ، فإن ذلك قد يؤدي لتوسع دائم في تجويف السبطانة . أيضاً في الحالات القصوى والمفرطة ، يمكن لجدران سبطانة السلاح أن تتعرض للانفجار نتيجة هذه الضغوط المرتفعة ، خصوصاً مع احتمالية كون سبيكة السبطانة مصنعة من مواد هشة نسبياً وقابلة للانكسار ، فإن ذلك قد يعرض سبطانة السلاح لحادث مروع وانفجار مدوي . والعكس صحيح إذا كانت سبائك التصنيع ذات مرونة عالية ، فإن ذلك قد يتسبب في تسرب وهروب غازات الدافع ، وهي أيضاً نتيجة غير مرغوب فيها .


أما بالنسبة لمادة الطلاء ، فيمكن القول أن عنصر الكروم عالي التقلص hc chromium هو المفضل لعملية الطلاء ، وذلك بسبب درجة انصهاره الأعلى مقارنة بالفولاذ (1875 درجة مئوية مقابل 1425 درجة مئوية) وأيضاً مقاومته لأطوار التغير ، نتيجة الترتيب الذري الفريد في بلوراته ، أو ما يطلق عليه اصطلاحاً بالشبكة البلورية lattice structure . كما أن لعنصر الكروم ميزة إضافية ، تتمثل في مقاومة مظاهر التآكل والإهتراء ، حيث يتولى الطلاء حماية طبقة الفولاذ السفلى من الهجوم الكيميائي الذي يعمل حال توفره ، على تخفيض ملكيات وخواص السطوح الفولاذية في تجويف السبطانة .

كلامك بالنسبة للسبطانة و سبيكتها واضح جدا حيث انه السبطانة يجب ان تتحمل الضغط الناتج عن الغازات دون أن تتمدد فيتسرب الغاز من حول الطلقة قبل خروجها فيقل مداها أو ان تتمدد ولا تعود كما كانت "تنتفخ"
ودون ان تنفجر بسبب الهشاشة.

لكن القضية في الطلاء الداخلي الكروم
هل تراكم البارود عليه يسبب تىآكله ؟ ما هي العوامل التي تسبب تلفه و انكشاف الفولاذ تحته وبالتالي تعرضه للصدأ و التآكل السريع.



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

اخي الفاضل لست متأكدا من قصة الطلي للبنادق المذكورة ( قد افتى من قال لا ادري ) لكن ما هو العمر الإفتراضي للطلاء الذي سيكون تحت وطأة إطلاق كميات من الذخيرة قد تصل لآلاف الطلقات ؟ ​

أخي الكريم .. جواب سؤالك وغيره ستجده إن شاء الله مع إجابة الأخ صالح للأسفل ..



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

لكن القضية في الطلاء الداخلي الكروم
هل تراكم البارود عليه يسبب تآكله ؟ ما هي العوامل التي تسبب تلفه و انكشاف الفولاذ تحته وبالتالي تعرضه للصدأ و التآكل السريع.

لا ليس البارود .. ما نتحدث عنه أخي حالة يطلق عليها الإعياء الميكانيكي mechanical fatigue وتظهر نتيجة درجات الحرارة المفرطة التي تتسبب في تحول الحرارة للركيزة الفولاذية لسبطانة السلاح ، ومن ثم التعرض لتشكيلة من التصدعات والشقوق الجانبية . هذه الشقوق الدقيقة micro-cracks تساهم في توفير طرق وممرات لغازات شحنة الدافع للوصول ومهاجمة الركيزة أو الطبقة الداخلية للفولاذ . عندما هذا يحدث ، تنتج الطبقة الداخلية الفولاذية أكسيدات oxides وكربيدات carbides أسفل طبقة طلاء الكروم ، مما يؤدي لتشويه طبقة الطلاء وإضعافها وصولاً حتى تفتيتها ، خصوصاً في منطقة حجرة احتراق المقذوف ، كذلك على طول محور تجويف السبطانة ، حيث تؤدي هذه العملية لخسارة فعلية لطبقة الكروم ، والتسبب في انخفاض متزايد لدرجة انصهار الفولاذ ، والسماح بزوال الطبقة المعدنية خلال عملية جرف الغازات . وعندما تغادر هذه المادة فوهة السلاح ، فإنها تجلب معها طبقة طلاء الكروم ، كاشفة أكثر فأكثر عن طبقة الفولاذ الداخلية غير المحمية ، مما يسمح لجدول الغازات بالمزيد من عملية التآكل لتجويف السبطانة .

قضية أخي نشير لها وتتعلق بما ذكرناه أعلاه ، وهذه وتتعلق لسوء الحظ ببعض نواحي القصور التي يعاني منها طلاء الكروم HC نفسه ، وتتمثل في هشاشته واحتوائه على صفوف من الشقوق والتصدعات الدقيقة micro cracks تبرز خلال عملية الطلاء ذاتها . هذه الشقوق الدقيقة يمكن أن تسمح لغازات الدفع عالية السخونة بالتسلل خلالها والوصول لطبقة الفولاذ الرئيسة المغلفة لسطح التجويف الداخلي للسبطانة ، ومن ثم تقويض سلامتها ، للحد الذي يمكن معه أن تتسبب في انصهار الفولاذ ، لأن حرارتها مقاربة لدرجة انصهار الفولاذ . مع ملاحظة أنه مع خسارة وتفتت هذا الطلاء يصبح الفولاذ أكثر عرضة للغازات الساخنة ، التي ستحفر في الشقوق الداخلية لتجويف السبطانة وتزيد عمقها واتساعها .



[salah_5999]

رد: نوع غير معروف من التبوك العراقي

لا ليس البارود .. ما نتحدث عنه أخي حالة يطلق عليها الإعياء الميكانيكي mechanical fatigue وتظهر نتيجة درجات الحرارة المفرطة التي تتسبب في تحول الحرارة للركيزة الفولاذية لسبطانة السلاح ، ومن ثم التعرض لتشكيلة من التصدعات والشقوق الجانبية . هذه الشقوق الدقيقة micro-cracks تساهم في توفير طرق وممرات لغازات شحنة الدافع للوصول ومهاجمة الركيزة أو الطبقة الداخلية للفولاذ . عندما هذا يحدث ، تنتج الطبقة الداخلية الفولاذية أكسيدات oxides وكربيدات carbides أسفل طبقة طلاء الكروم ، مما يؤدي لتشويه طبقة الطلاء وإضعافها وصولاً حتى تفتيتها ، خصوصاً في منطقة حجرة احتراق المقذوف ، كذلك على طول محور تجويف السبطانة ، حيث تؤدي هذه العملية لخسارة فعلية لطبقة الكروم ، والتسبب في انخفاض متزايد لدرجة انصهار الفولاذ ، والسماح بزوال الطبقة المعدنية خلال عملية جرف الغازات . وعندما تغادر هذه المادة فوهة السلاح ، فإنها تجلب معها طبقة طلاء الكروم ، كاشفة أكثر فأكثر عن طبقة الفولاذ الداخلية غير المحمية ، مما يسمح لجدول الغازات بالمزيد من عملية التآكل لتجويف السبطانة .

قضية أخي نشير لها وتتعلق بما ذكرناه أعلاه ، وهذه وتتعلق لسوء الحظ ببعض نواحي القصور التي يعاني منها طلاء الكروم hc نفسه ، وتتمثل في هشاشته واحتوائه على صفوف من الشقوق والتصدعات الدقيقة micro cracks تبرز خلال عملية الطلاء ذاتها . هذه الشقوق الدقيقة يمكن أن تسمح لغازات الدفع عالية السخونة بالتسلل خلالها والوصول لطبقة الفولاذ الرئيسة المغلفة لسطح التجويف الداخلي للسبطانة ، ومن ثم تقويض سلامتها ، للحد الذي يمكن معه أن تتسبب في انصهار الفولاذ ، لأن حرارتها مقاربة لدرجة انصهار الفولاذ . مع ملاحظة أنه مع خسارة وتفتت هذا الطلاء يصبح الفولاذ أكثر عرضة للغازات الساخنة ، التي ستحفر في الشقوق الداخلية لتجويف السبطانة وتزيد عمقها واتساعها .

ما فهمته من كلامك ان سبب تآكل السبطانة هو الشقوق و تنتج من أمرين
الاول هو وجود خلل في الطلاء و وجود شقوق صغيرة تسبب في تاكد الشبطانة من الداخل و بالتالي يكبر الشق شيئا فشيئا
الثاني ينتج عن تمدد فولاذ السبطانة "اختلاف عاملي التمدد للكروم و الفولاذ" فيصبح احدهما أكبر من الاخر و على الارجح سيكون الفولاذ اكبر مما سيسبب تفسخ الكروم الملتصق بالفوذ ليتلائم مع تمدد الفولاذ وبالتالي تحدث عمليات التأكسد و حين يتاكسد الحديد يتضاعف حجمه ويصبح هش ومن هنا يتعاني السبطانة من الفشل.

اذا كانت هذه هي اسباب فشل السبطانات فهل يفيد التنظيف بشيئ غير ازالةبقايا البارود لمنع الانحشار؟



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

اذا كانت هذه هي اسباب فشل السبطانات فهل يفيد التنظيف بشيئ غير ازالةبقايا البارود لمنع الانحشار؟

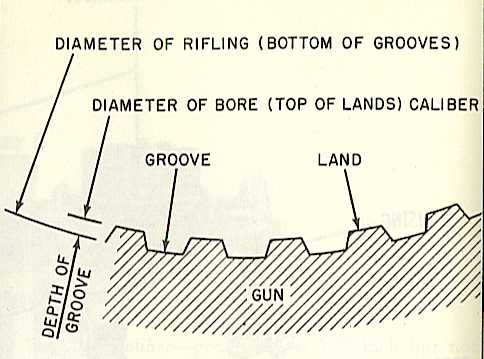

الآن نأتي لمشكلة البارود وما يسببه في التجويف .. الرسم للأعلى يعرض تجويف سبطانة محلزنة لسلاح ناري من الداخل ، الفراغات المقطوعة في جوف السبطانة يطلق عليه "الأخاديد" grooves ، في حين يطلق على القمم البارزة أو الحافات الناتجة اسم "الأراضي" lands . وفي الوقت الذي يستفاد به من الأراضي لمسك القذيفة وتثبيتها في جوف السبطانة ، فإن مجاري الأخاديد تعمل على تمرير الغازات المتسارعة لتدوير القذيفة طولياً حول محورها . نواتج احتراق شحنات الدافع تعمل على الإلتصاق بحواف الأخاديد ، ومع الوقت وكثرة استعمال السلاح تترسب هذه النواتج على الأرضية وتتكلس . هي بالتالي تفقد التجويف المحلزن قابليته على تدوير القذيفة ، ومن ثم تفقد القذيفة جزء مهم من دقتها . لذلك يتم التأكيد دائما على قضية التنظيف .


بالطبع الأخاديد عادة ما تكون متفاوتة العدد ولكنها بعمق محدد ومسار معرف في جوف السبطانة ، إما لجهة اليمين أو اليسار ، كما تحدده حسابات التصميم الابتدائي . حيث تحقق هذه الأخاديد قدرة ذاتية للقذيفة للدوران حول محورها الطولي long axis ، في حركة مغزلية الشكل ، الهدف منها تحصيل توازن واستقرار أفضل للقذيفة ، وتحسين خصائص الديناميكا الهوائية للمقذوف أثناء الطيران .



[musashi]

رد: نوع غير معروف من التبوك العراقي

_____________________________

موضوع الطلاء مبالغ فيه ... و إلا ما تفسيرك للنوعية الجيدة لبنادق الكلاشنكوف طرازات روسي 55- 58 - 74 - 78 بولندي داير 11 الماني 69 - 72 تشيكي 58 ,,, هذه الطرازات كلها لا تعرف تقنية الطلاء الداخلي الواقي ​

ما يعنيه ليس الطلاء بمعنى الدهان , هو يعني عملية تقسية القشرهcase hardening

من خلال تعريض الحديد لحراره و الكربون تنتج قشره مسبوكه مقساه و يظل الب لينا, وهو اسلوب شائع في انتاج القطع الميكانيكيه.



[عمر عمر]

رد: نوع غير معروف من التبوك العراقي

ما يعنيه ليس الطلاء بمعنى الدهان , هو يعني عملية تقسية القشرهcase hardening

من خلال تعريض الحديد لحراره و الكربون تنتج قشره مسبوكه مقساه و يظل الب لينا, وهو اسلوب شائع في انتاج القطع الميكانيكيه.

ما أتحدث عنه أخي هو الطلاء الكهربائي .. وهذه العملية تتضمن عملية تمرير لتيار كهربائي خلال كهرل electrolyte (الكهرل هو مادة أو محلول يحتوي على أيونات حرة تشكل وسطاً مناسباً لنقل الكهرباء) متصل بسبطانة المدفع . وتتألف المكونات الضرورية لعملية الطلاء من سبطانة السلاح التي تمثل القطب الكهربائي الذي سيتم طلاءه ، وقطب موجب لإكمال الدائرة الكهربائية ، وكهرل يحتوي على أيونات عنصر الكروم التي سيتم ترسيبها على السبطانة ، وأخيراً مصدر مباشر للتيار الكهربائي . يتم تغطيس وغمر السبطانة والقطب الموجب في كهرل مشتمل على أيونات عنصر الكروم ، مع قطب موجب موصول بالطرف الموجب positive من مصدر الطاقة ، في حين توصل السبطانة بالطرف السلبي negative . بعدها يجري تشغيل تيار الطاقة الكهربائية والتحكم به تدرجاً من المستوى صفر ، وهكذا النقطة التي يتم الوصول لها أولاً من السبطانة يتم كساءها وطليها بطبقة الكروم .



[salah_5999]

رد: نوع غير معروف من التبوك العراقي

ما أتحدث عنه أخي هو الطلاء الكهربائي .. وهذه العملية تتضمن عملية تمرير لتيار كهربائي خلال كهرل electrolyte (الكهرل هو مادة أو محلول يحتوي على أيونات حرة تشكل وسطاً مناسباً لنقل الكهرباء) متصل بسبطانة المدفع . وتتألف المكونات الضرورية لعملية الطلاء من سبطانة السلاح التي تمثل القطب الكهربائي الذي سيتم طلاءه ، وقطب موجب لإكمال الدائرة الكهربائية ، وكهرل يحتوي على أيونات عنصر الكروم التي سيتم ترسيبها على السبطانة ، وأخيراً مصدر مباشر للتيار الكهربائي . يتم تغطيس وغمر السبطانة والقطب الموجب في كهرل مشتمل على أيونات عنصر الكروم ، مع قطب موجب موصول بالطرف الموجب positive من مصدر الطاقة ، في حين توصل السبطانة بالطرف السلبي negative . بعدها يجري تشغيل تيار الطاقة الكهربائية والتحكم به تدرجاً من المستوى صفر ، وهكذا النقطة التي يتم الوصول لها أولاً من السبطانة يتم كساءها وطليها بطبقة الكروم .

في موضوع الطلاء الكهربائي للسبطانات
كيف يتم تحديد الجزء المراد طلائه من السبطانة
بمعنى اخر بالبلدي
لما بتنغمر بالمحلول بتكون كلها مغمورة فكيف الجزء الداخلي بيكون عليه طلاء و الجزء الخارجي بيظل بدون طلاء؟

امر اخر متعلق بنواتج احتراق الشحنة الدافعة و الدقة و المدى
حين يتم قص سبطانة سلاح ما فان مداه يقل و دقته تقل و اللهب يزداد ويقال أن قطع الام 16 التي يتم تقصيرها تعاني فشل في عملية الاطلاق المتتالي بعد قص سبطانتها
فما سبب هذا الامر وما السر في ان أسلحة قصيرة و طويلة تشترك في نفس العيار لكن لا نرى هذه المشاكل في الاسلحة القصيرة باستثناء قصر المدى الفعال؟
وما هي علاقة طول السبطانة بمدى المقذوف و دقته ؟
