زورق ابوظبي مار الجديد .. تحفة قاتلة

[صقر الامارات]

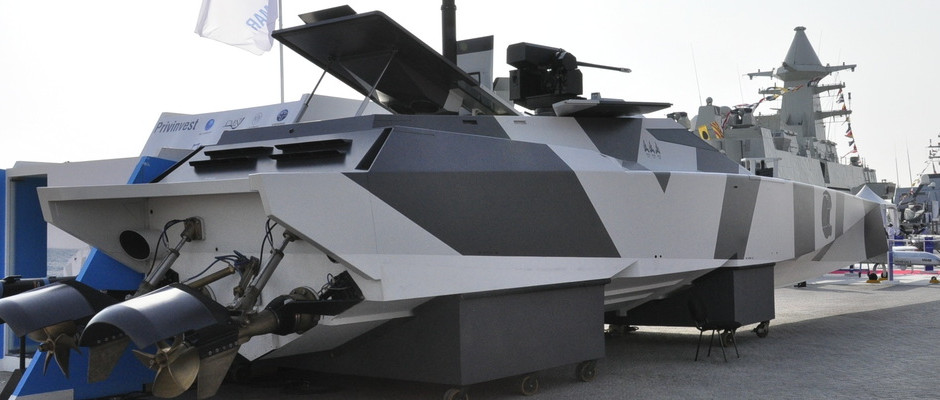

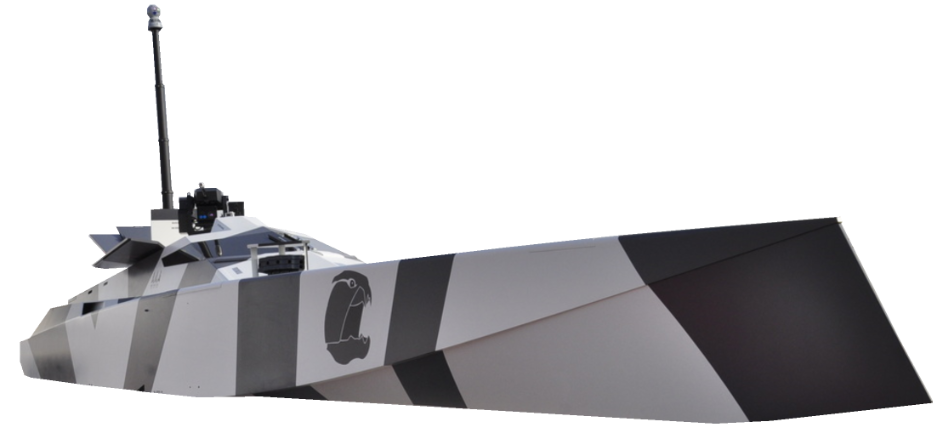

يسرني ان اقدم لكم صور لزورق ابوظبي مار الذي عرض في ايدكس مؤخرا ( وكامل الشكر والتقدير للاخ -F15D- على الرابط القيّم )

وهنا يبدو طراز اصغر حجما من الزورق اعلاه

موضوع يشمل معلومات مهمة عنها وعن التحفة الاخرى , اكليبس كلاس وثعبان البحر

Eclipse Class الابداع الاماراتي الجديد - الصفحة 2

واجدد شكري وتقديري العميق للاخ F15D



[peacemaker]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

ما أجمل تحفك الصباحية يا رجل

شكرًا لك ولاف١٥دي



[صقر الامارات]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

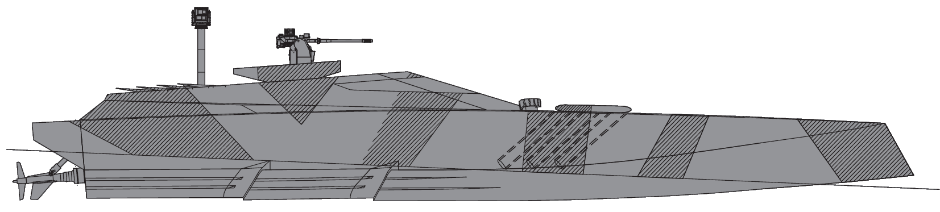

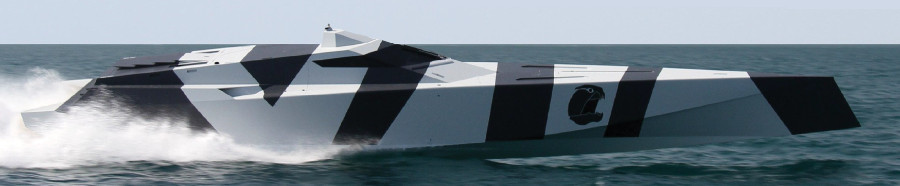

الزورق يدعى ( زورق الهجوم التكتيكي WP 18 ) او Tactical Strike Craft WP 18

وهنا يبدو في الخلفية , زورق Interceptor

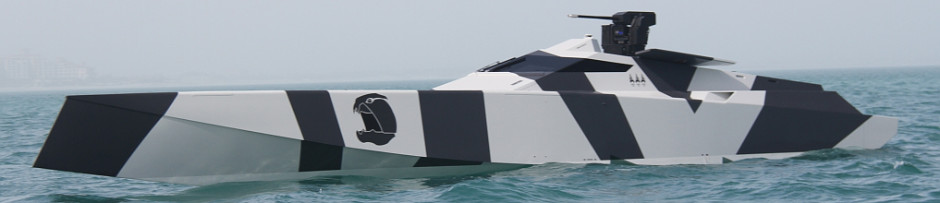

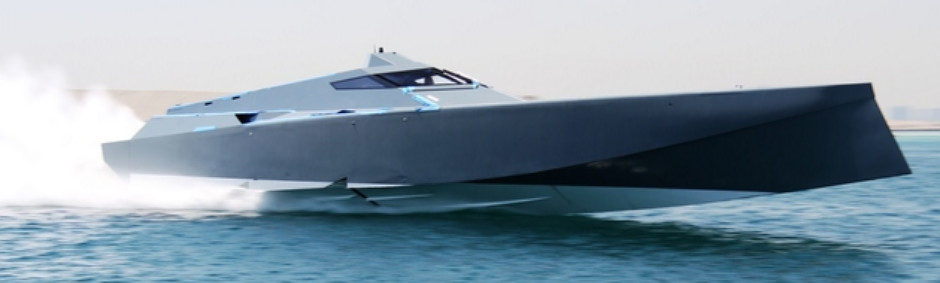

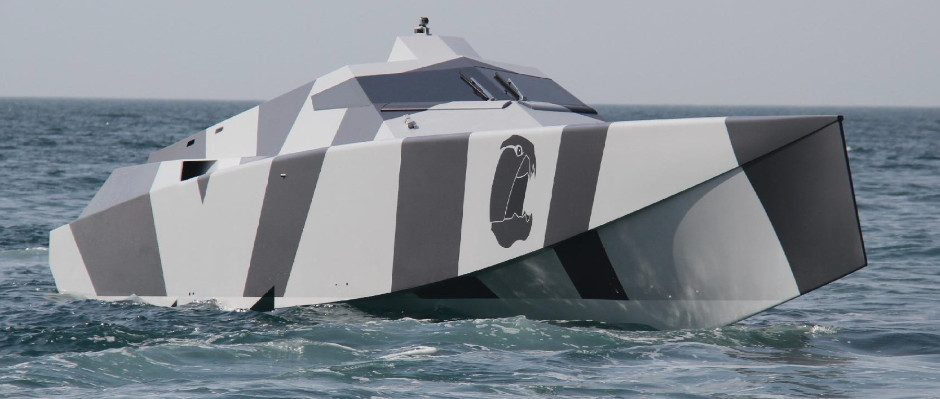

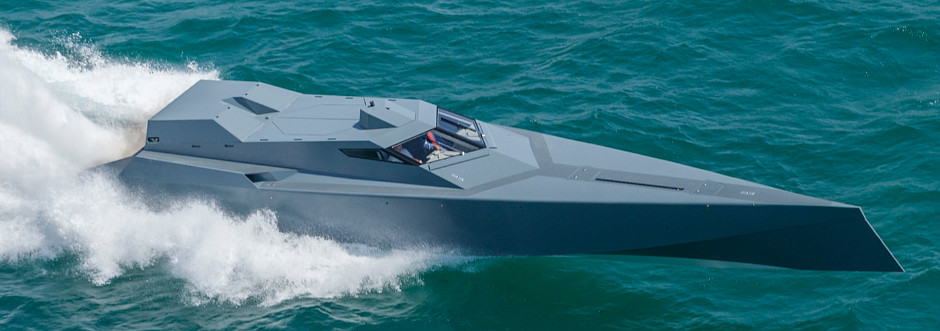

وصور لتجارب زورق الهجوم التكتيكي

سعيد جدا بهذه الانجازات ..

حاليا حوض ابوظبي لبناء السفن اكتسب سمعة طيّبة في اوساط احواض بناء السفن العالمية بسبب برنامج كورفيت البينونة وزوراق غناضه كلاس وزوارق الابرار وغيرها ..

حوض الاتحاد لبناء السفن بدأ بقوة بعد الشراكة مع فينكينتياري الايطالية وسيتبنى نقل التكنولوجيا ليبني فوق منتجاته الموجودة اصلا , المزيد من السفن , لربما برنامج لزوارق Falaj-2 الخفية , وربما ايضا ابوظبي كلاس ( المتخصص في حرب الغواصات )

اما ابوظبي مار ( العملاق الذي لم يدخل بكامل ثقله بعد ) فاظن انه حان الوقت ليرينا ابداعاته وامكانياته الفعليه في مجال بناء السفن الحربية .

اتوقع الكثير من المفاجآت قريبا



[صقر الامارات]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

ما أجمل تحفك الصباحية يا رجل

شكرًا لك ولاف١٥دي

واجب طال عمرك

وشكرا لمرورك العطر يا صديقي



[صقر الامارات]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

الاتحاد لبناء السفن ( الفتّان + فينكينتياري و ميلارا الشرق الاوسط تحالفا سوية في هذا الحوض الجديد )

تستعد شركة الفتان لبناء السفن لتسليم أعمال تقدر قميتها بين 5 .1 و2 مليار درهم حتى العام2013 . تصب تلك المشروعات في تصنيع سفن متطورة ذات مقاييس جودة عالمية .

وقال أحمد المرزوقي نائب رئيس الشركة والمدير العام لشركة الفتان إن عقود الشركة تشمل عدداً من العقود الرئيسة، منها تصنيع 4 سفن رئيسة تنفذ حالياً لصالح القوات المسلحة الإماراتية ضمن أنشطة الشركة لتصنيع السفن الحربية المتطورة .وتشمل عقود السفن التي تقوم الشركة ببنائها من خلال ذراعها التطويرية “شركة الاتحاد لبناء السفن” المشروع المشترك مع شركة “فينكانتييري” الإيطالية، التي سيتم تسليمهما تباعاً خلال العام الجاري وتجمع شركة “الاتحاد لبناء السفن” بين خدمات بناء السفن وتقديم خدمات الصيانة والدعم الفني لعدد من السفن التي نفذتها الشركة الإيطالية لصالح جهات عديدة في دول المنطقة، إضافة إلى ذلك تنفذ الفتان أعمال بناء سفينتين للإمداد والتدريب و18 زورقاً سريعاً تبني لسلاح حرس السواحل .

وأضاف المرزوقي أن الشركة تنتظر الإجراءات والموافقات النهائية لتسليم السفينتين من طراز “فلاج”، ومن المتوقع أن يتم تسليمهما حسب المواعيد المقررة خلال الشهر الجاري بعد اكتمال الجزء الأكبر من أعمالهما حيث تجري الآن المراحل الأخيرة من أعمال البنية الأساسية تعقبها بعد ذلك عمليات بناء التجهيزات الخاصة بهما .

ومن جانب أنشطة الشركة على صعيد القطاع التجاري أضاف المرزوقي أن الشركة تقوم ببناء طرز السفن المختلفة سواء عسكرية أو مدنية ضمن منظومة التصنيع المتطورة الخاصة بها، كما تقوم أيضاً بتقديم خدمات الصيانة والاصلاح لكل السفن، حيث تنفذ عقوداً لخدمات الصيانة لعدد مختلف من طرز السفن والقوارب، حيث تستقبل نحو 40 سفينة على هذا الصعيد سنويا بمعدل 3 أو 4 سفن شهرياً .

وتابع: أن نمو أنشطة الشركة يسير بمعدل متزايد خلال العام الجاري مع ارتفاع حجم العقود التي حصلت عليها، ولاسيما من خلال شركة الاتحاد ومشاريعها المتطورة التي تم الإعلان عنها في النصف الأول من العام الجاري، إضافة إلى أن هناك عقوداً مازالت تحت التفاوض لزيادة أعمال الشركة سواء في السوق المحلي او على صعيد سوق المنطقة .

ووفقاً لخطة التصنيع تقوم الشركة ببناء السفن التي تطورها في مصانع شركة “فينكانتييري” حيث تجرى حالياً في أحواض الشركة الإيطالية أعمال بناء طراد “أبوظبي” إلى جانب الأعمال النهائية لسفينتي للدوريات الساحلية “ فلاج 2” حيث تتضمن إجمالي العقود التي سيتم تسليمها من خلال ل شركة الاتحاد إلى القوات الإماراتية سفينة من فئة أبوظبي وأربع سفن من فئة “ فلاج 2” ومن المقرر أن يتم تسليمها في الفترة الممتدة بين نهاية عام 2012 وبداية 2013 .

وتتبع الشركة بحسب الخطة الفنية المعلنة للتنفيذ في بناء تلك السفن مواصفات ومعايير جودة عالمية وعلى رأسها “طراد أبوظبي” الذي تم وضع تصميماته بالاعتماد على فئة “كومندانتي” وسيقوم طراد “أبوظبي” بتنفيذ دوريات وعمليات المراقبة، كما يمكن استخدامه في الأنشطة المضادة للغواصات، والمضادات الجوية .

إلى جانب اتباع مواصفات خاصة في تطوير فئة سفن الدوريات الساحلية “فلاج 2” حيث يبلغ طولها 55 متراً وعرضها 6 .8 متر، ويمكن لهذه السفن الوصول لسرعة تتجاوز 20 عقدة وتتسع لطاقم يتألف من 28 فرداً، وهي مصممة للقيام بمجموعة واسعة من المهمات البحرية لكي تكون إضافة إلى الصناعة البحرية المتطورة التي تقدمها الصناعة المحلية الإماراتية .

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

نظرة على زوارق الفتان التي كانت تنتجها قبل اعلان الشراكة مع فينكينتياري في حوض الاتحاد الجديد

عندما تصفحت صفحة الفتان لبناء السفن في دليل الامارات الدفاعي هذا

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

تفاجأت بأن الشركة تصنع السفن الحربية والمدنية والبارجات والاهداف العسكرية بالاضافة للصيانة والاصلاح , يوجد في الرابط اعلاه بعض الصور لزوارق الشركة

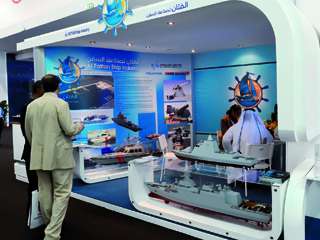

وهنا صورة لجناح الفتان لبناء السفن في معرض نافدكس 2013 , يبدو فيها زورقي Falaj-2 و ابوظبي كلاس اضافة لزوارق اخرى

صورة لزورق تصنعه الشركة , يبدو اكثر وضوحا في دليل الامارات الدفاعي PDF - صفحة الفتان لبناء السفن



[طير حر]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

صراحه تحفه وتصميم جميل جدا

التقدم الاماراتي في مجال التصنيع الدفاعي يدعو للفخر لنا ان نتخيل الامارات العربيه بعد 10 سنوات

مشاء الله تبارك الله طموح وعزيمه ليس لها حدود



[Stryker]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

اعجبني التصميم ( باستثناء المقدمه ) اتوقع تصميم مقدمة الزورق بهذا الشكل بيكون مفيد على السرعات العاليه و الله واعلم

اي معلومات عن قدراته اخي كميكاز ؟



[صقر الامارات]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

صراحه تحفه وتصميم جميل جدا

التقدم الاماراتي في مجال التصنيع الدفاعي يدعو للفخر لنا ان نتخيل الامارات العربيه بعد 10 سنوات

مشاء الله تبارك الله طموح وعزيمه ليس لها حدود

شكرا لمرورك العطر صديقي

انا شخصيا لدي توقعات ايجابية جدا مبنية على اساس توفر شاغر لتبني برنامج آخر .

في حوض ابوظبي لبناء السفن , جرى العمل على آخر كورفيت بينونة سنة 2008 ( مجموع الزوارق التي تم بناؤها 6 زوارق بينونه )

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ان لم ترد طلبات على هذه الفئة فسيصبح الحوض شاغرا لتبني برنامج بحجم برنامج البينونه او ربما اكبر .

حوض ابوظبي لبناء السفن لديه القدره على العمل المتوازي في برنامجين او اكثر على ما اعتقد لانه كان يعمل في برنامج البينونه وبرنامج زوارق غناضة وزوارق الابرار ويسلّمها باستمرار .

*******************

ما هو البرنامج القادم ؟؟!!!

شخصيا لا ادري , لكنني كما قلت , اتوقع شيئا نوعيا متميزا كما فاجأتنا البينونة .

اتمنى سفن بحجم فرقاطه

ابوظبي لبناء السفن تعاون مع حوض CMN لانتاج اول بينونه لديهم ومن ثم تم نقل تكنولوجيتها والبدء بصناعتها محليا , لو كان التعاون القادم مع CMN الفرنسية , لربما تكون تحفة CMN الجديدة المبنية على طراز Combattante ( البينونه ايضا مبنية على اساس هذا الطراز ) .

التحفة الجديده هي Combattante SWAO 53 الخفية

مهامه ومواصفاته

MISSIONS:

- Coastal and off-shore patrolling Intelligence, Surveillance & Reconnaissance (ISR)

- Support to Special Operation Forces (SOF/Swimmers)

- Integration to a naval task force for anti air and anti surface warfare

- Scouting around tactical areas- Deterrent strike operations

- 5t class helicopter and UAV operation

BUILDING:

Aluminium alloy hull and superstructure

CHARACTERISTICS

- Length overall………………………………………………53.00 m

- Beam overall……………………………………………….16.00 m

- Maximum draught………………………………………….2.60 m

- Maximum speed…………………………………………….30 Kts

- Range……………………………………………………….1400 NM

- Propulsion plant………………………………….3 FP Propellers

- Classification…………………….BUREAU VERITAS “UNITAS”

- Accommodation for…………………..26 Officers and ratings 9 aircrew / SOF

TYPICAL MISSION SYSTEMS

- Combat Management System with Data Link

- 1 Main gun

- 2 Side guns

- Vertical launch SAM

- 2 Decoy launchers

- EOD and IRST

- Surveillance radar

- RESM CESM

- Integrated Nav and Comms Systems

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

وفيديو ( ارجو كتم الصوت رجااء شديدا ولن يضر ذلك كونه لا يوجد شرح صوتي , لان فيه لحن , اللهم هل بلغت اللهم فاشهد )

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

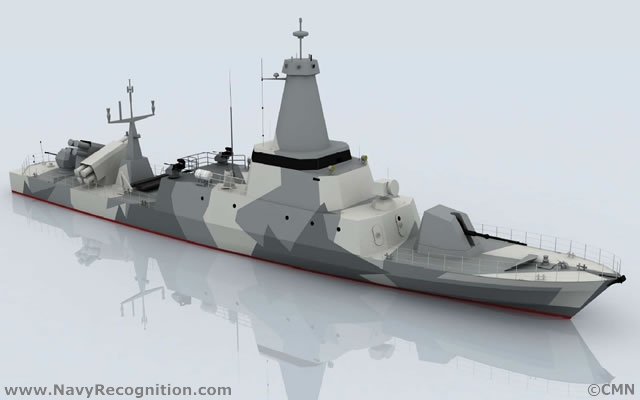

او ربما سيكون زورق Combattante FS 56 المبني على اساس الفئة Combattante ايضا ( نفس فئة البينونة كلاس )

زورق الهجوم السريع الصاروخي الخفي

Combattante FS 56 Stealth Fast Attack Craft Missile FACM

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

فيديو ( ايضا ارجو كتم الصوت رجااء شديدا ولن يضر ذلك كونه لا يوجد شرح صوتي , لان فيه لحن , اللهم هل بلغت اللهم فاشهد )

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

كل الاحتمالات واردة ,,, ومثيرة للخيال لابعد الحدود



[صقر الامارات]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

اعجبني التصميم ( باستثناء المقدمه ) اتوقع تصميم مقدمة الزورق بهذا الشكل بيكون مفيد على السرعات العاليه و الله واعلم

اي معلومات عن قدراته اخي كميكاز ؟

تفضل هذا الرابط ,, فيه بعض المعلومات التي استطعت جمعها حول المنتج

Eclipse Class الابداع الاماراتي الجديد

وتقبل تحياتي



[مملكتنا الغاليه]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

شي يرفع الراس

الله يوفق اماراتنا الحبيبه لما فيه خير مصلحتها ومصلحة كافة دول الخليج

الي الامام يا عيال زايد


تقديري لك يا صديقي كاميكازي العزيز​



[فتى الحرة]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

تقدم رائع وشيء يدعو للفخر وحق لإخواننا في الإمارات أن يفتخروا بمنجزاتهم ..

فوق هام السحب دار زايد ..
​



[رٍسِـــلآنٍ]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

شي يفتح النفس على الغداء صراحه

مبروووووك للاماراتيين هذا الانجاز والتصميم الفريد

بالفعل تححححفه ​



[Stryker]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

وأضاف أن الشركة بدأت خلال العام الماضي، في خطوات تغيير استراتيجيتها التصنيعية بشكل كبير لتتفق مع أوضاع السوق ولتتلاءم مع توجهات رؤية أبوظبي الاقتصادية في إرساء قطاع صناعي أكثر اعتماداً على التكنولوجيا، وهو ما شكل أحد جوانب الضعف في آلية شركة أبوظبي لبناء السفن، حيث كانت تكتفي بالعمليات التصنيعية لهياكل السفن وتركيب المنظومات الإلكترونية جاهزة التصنيع، إلا أنها تتجه في ظل استراتيجيتها الجديدة إلى التركيز على التصنيع التكنلوجي وتصميم الأنظمة الإلكترونية في السوق المحلي، ما يوفر عاملي السرية المطلوب للأنشطة العسكرية إضافة إلى التطوير في الأداء وفي القدرة الصناعية .

بالتوفيق لـ شركة ابوظبي لـ بناء السفن ^_^



[صقر الامارات]

رد: زورق ابوظبي مار الجديد .. تحفة قاتلة

بالتوفيق لـ شركة ابوظبي لـ بناء السفن ^_^

انتقال نوعي لمرحلة جديدة ذات وعود مشرقه



[القائد المصرى]

يا ترى ايه تسليحه؟؟؟



[صقر الامارات]

رد: Re: زورق ابوظبي مار الجديد .. تحفة قاتلة

يا ترى ايه تسليحه؟؟؟

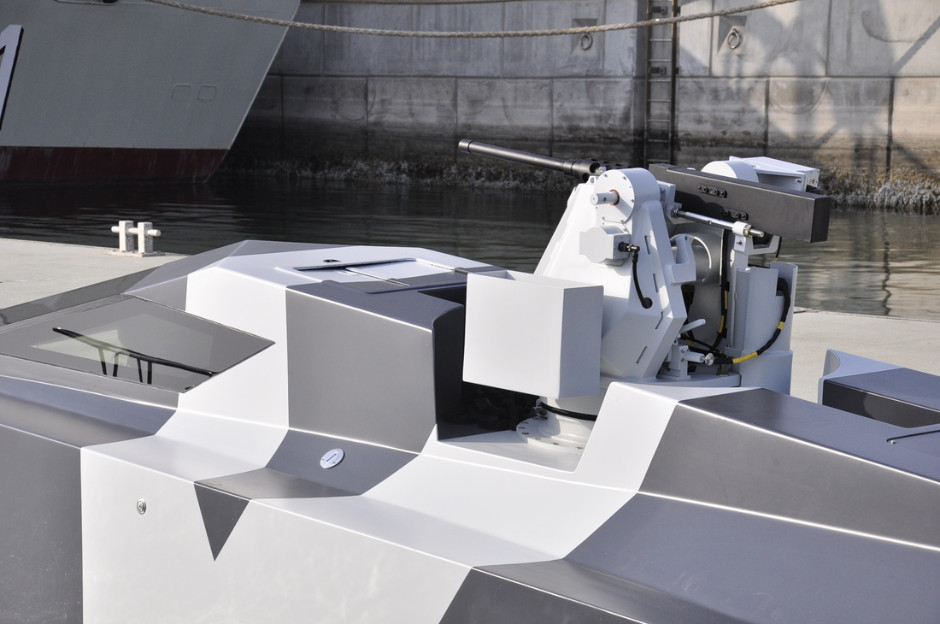

تسليحه الاساسي عبارة عن برج lemur 30 من شركة bae systems وهو من عيار 30 مم

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[صقر الامارات]

زورق الاعتراض التكيتيكي من شركة ابوظبي مار ( صور جديدة + قديمة )

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Fri 25 March 2016By

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

With its sleek wave-piercing hull and stealthy lines, the blisteringly quick WP-18 Tactical Strike Craft is the fastest naval vessel in the world. And possibly the most stylish Special Forces boat too. And it is not all good looks! Underneath the fully-enclosed composite exterior, the type boasts a spacious engine room and highly automated cockpit. The type is built by Abu Dhabi MAR.

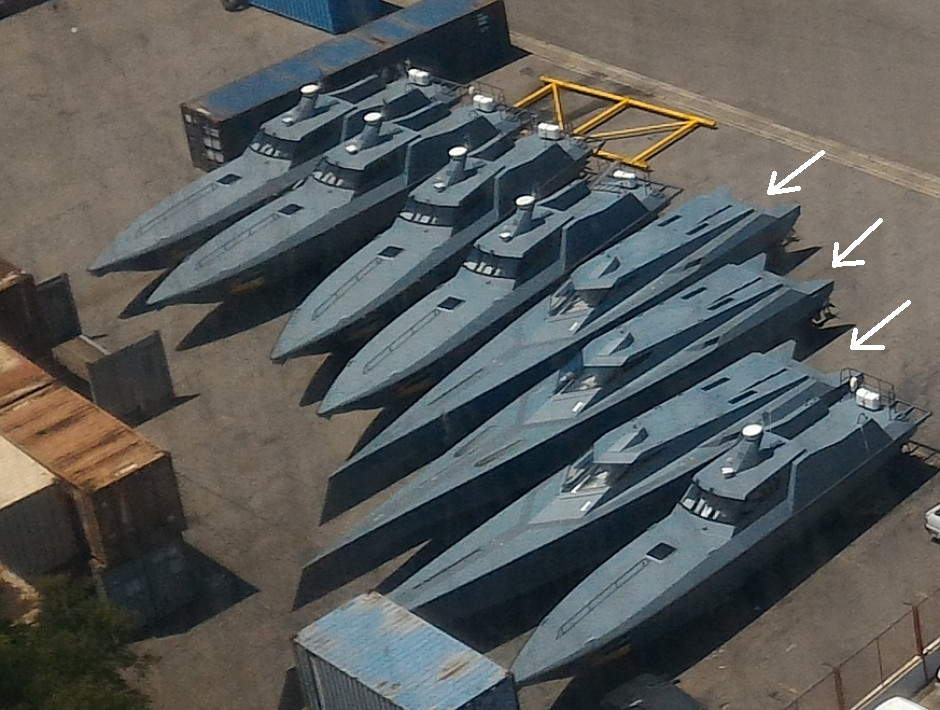

Three WP-18 Tactical Strike Craft (see arrows) in a yard in Mozambique. They were delivered in late 2014/early 2015 and do not appear to have moved since. The other boats are Interceptor DV15 RWS'.

Specifications
Lengh: 18.6m (15.4m waterline)
Beam: 3.5m
Draft: 0.8m (half-load)
Weight: 13 ton (light ship)
Fuel capacity: 3,200L
Range: 400nm @ 47kt
Speed: 65kt+
Crew: 3

Combat Configuration
The WP-18 can be fitted out with a retractable remote weapons mount with a 30mm cannon. Uniquely for this type of craft, small SAM or SSM launchers in the bow. Two retractable Rheinmetall ROSY (Rapid Obscuring System) soft-kill systems are also carried in the bow. A retactable EO mast is also fitted.

Smaller version

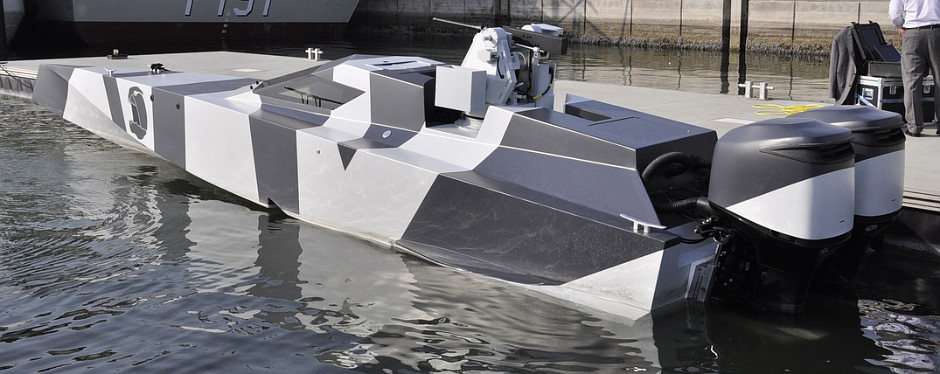

Abu Dhabi MAR also offer a smaller version with outboard motors and non-retractable weapons mount.



[صقر الامارات]

الابداع

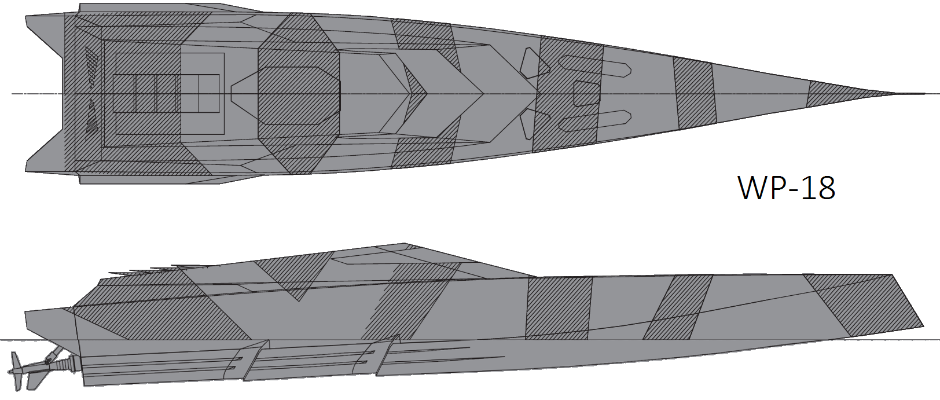

وهنا صورة علوية للزورق ( لاحظوا الفتحات الستة في مقدمة القارب )

المواصفات :

Specifications
Lengh: 18.6m (15.4m waterline)
Beam: 3.5m
Draft: 0.8m (half-load)
Weight: 13 ton (light ship)
Fuel capacity: 3,200L
Range: 400nm @ 47kt
Speed: 65kt+
Crew: 3


يلاحظ السرعة : فوق 65 عقدة
المدى على سرعة 47 عقدة = 400 ميل بحري
الطاقم = 3 اشخاص


************

المدى رائع على هذه السرعة ( 400 ميل بحري = 740 كم )

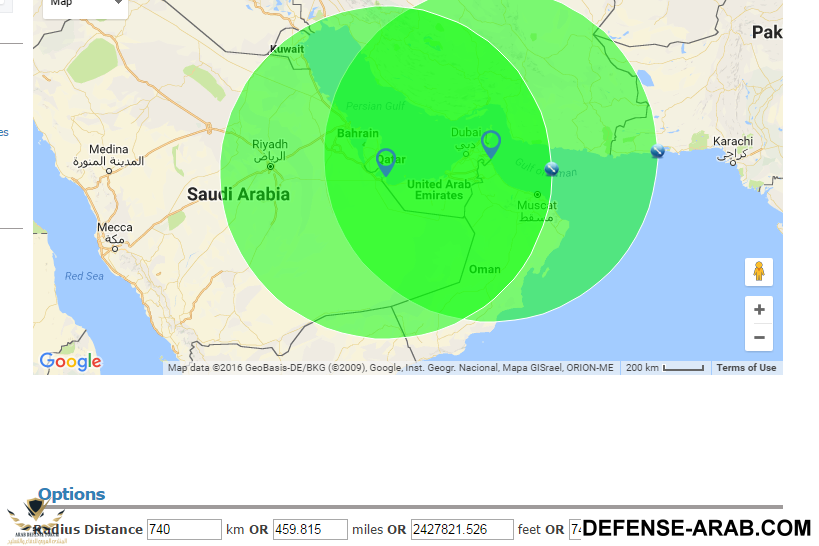

هكذا يبدو المدى منطلقا من ساحل مدينة كلباء في المنطقة الشرقية + ساحل المنطقة الغربية جهة منطقة السلع .


***************

لو امكن انزال الزورق من على متن سفينة ابرار , سيمكن حينها نشره في اماكن ابعد وبالتالي يزداد نطاق المدى بشكل كبير بدءا من حيث يتم انزال الزورق الشبحي المسلح .



[صقر الامارات]

بحسب الخبر ,,, هناك تصدير لزوارق الهجوم التكتيكي ( WP-18 ) وكذلك زوارق الاعتراض السريعة ( DV-15 ) لموزمبيق في نهاية 2014 وبداية 2015 .

Three WP-18 Tactical Strike Craft (see arrows) in a yard in Mozambique. They were delivered in late 2014/early 2015 and do not appear to have moved since. The other boats are Interceptor DV15 RWS'.



[صقر الامارات]

اتمنى تزويده ببرج سلاح مدعّم بصواريخ مضادة للسفن كالبرايمستون ..

وكذلك تزويده بشحنات اعماق من انواع متطورة .. هنا الكونسبت - كمثال - اراه ملائما للاستخدام في الفتحات الـ 6 المائلة في مقدمة القارب

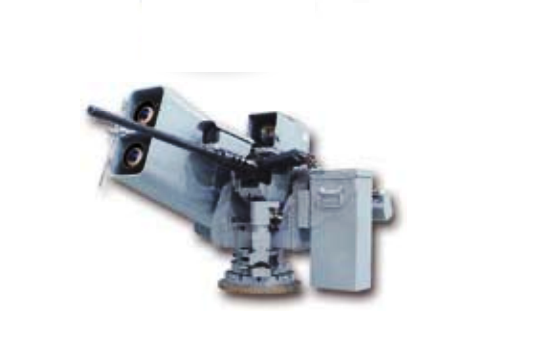

هناك تجارب مثيرة للاهتمام كتجربة رافاييل الاسرائيلية بدمج صواريخ سبايك ER مع برج السلاح الموجه عن بعد

وهنا تجربة ثاليس الفرنسية بدمج صواريخ LMM

اتمنى ان نرى ابداعات وتطويرات جديدة في نافدكس القادم ..
