ما نوع هذا الصاروخ !؟؟؟؟؟

[سوبر إيغلا]

[/url][/IMG]



[سلامي83]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

صاروخ 9M111 Fagott
صاروخ "فاغوت" عبارة عن صاروخ مضاد للدروع روسي الصنع وهو يحدد هدفه بواسطة شعاع ليزر يتركز على الهدف المقصود ويوجه الصاروخ اليه

منقول



[القائد المصرى]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

اعتقد ميتس



[التحرير]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

صاروخ 9M111 Fagott
صاروخ "فاغوت" عبارة عن صاروخ مضاد للدروع روسي الصنع وهو يحدد هدفه بواسطة شعاع ليزر يتركز على الهدف المقصود ويوجه الصاروخ اليه

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

يوجد بعض الإختلافات فى الشكل الظاهرى !!
هل هو اصدار مختلف ؟



[أحمد بادي]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

أنا شايف أخونا الفاضل الفارس النبيل في الصفحة .. بإنتظار تعليقه على حتة الليزر دي .



[محمد البشري]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

اعتقد كورنيت روسي



[المرشد الدفاعي]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

التوجيه سلكي إلى خط البصر وليس ليزريا.



[مصحف و بندقية]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

اعتقد ميتس

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

هذا هو الميتس​



[مصحف و بندقية]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

اعتقد كورنيت روسي

هذا هو الكورنيت​



[مصحف و بندقية]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

يوجد بعض الإختلافات فى الشكل الظاهرى !!
هل هو اصدار مختلف ؟

كلام صحيح اخي الكريم والله اعلم اناها مطور عن النسخة الروسية في منظار التصويب والتحكم في التتبع بالاشعة تحت الحمراء​



[مصحف و بندقية]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

التوجيه سلكي إلى خط البصر وليس ليزريا.

حيث يتابع الرامي التصويب الى الهدف و يقوم نظام التوجيه باصدار اوامر التحرك للصاروخ ...
مثال حالة صاورخ الفاغوت At-4​



[مصحف و بندقية]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

[/URL][/IMG]

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[أحمد بادي]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

مصحف وبندقية .. تستحق لقب موسوعة القسم البري .



[الفارس النبيل]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

أنا شايف أخونا الفاضل الفارس النبيل في الصفحة .. بإنتظار تعليقه على حتة الليزر دي .

معذرة لم أنتبه لتعليقك
لكن الاخ المرشد الدفاعى قام بالواجب
​

التوجيه سلكي إلى خط البصر وليس ليزريا.



[salah_5999]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

يبدو أن الصروخ هو فاغوت
لكن ما هي وحدة التتبع البصرية و ما هو صندوق التوجيه؟
هذا كل ما وجدته على الانترنت



[المرشد الدفاعي]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

لكن ما هي وحدة التتبع البصرية و ما هو صندوق التوجيه؟

وحدة التتيع البصرية هي وحدة مكونة من عدة منظومات بصرية-إلكترونية يقوم من خلالها المشغل بتتبع الهدف بوضعه في نقطة التصويب بينما تقوم منظومة إلكترونية تلقائيا بتتبع الصاروخ من خلال شعلة موجودة في مؤخرته، تقوم الوحدة بمقارنة وضع الصاروخ في محيط البصري بنقطة التصويب وتنشئ إشارة خاطئ طالما الصاروخ بعيد عن مركز التصويب، ويقوم صندوق التوجيه بإرسال أوامر التوجيه عبر سلك للصاروخ لتصحيح وضعه من خلال تحريك الزعانف او بطريقة النفث الجانبي ليكون الصاروخ في مركز التصويب.



[salah_5999]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

وحدة التتيع البصرية هي وحدة مكونة من عدة منظومات بصرية-إلكترونية يقوم من خلالها المشغل بتتبع الهدف بوضعه في نقطة التصويب بينما تقوم منظومة إلكترونية تلقائيا بتتبع الصاروخ من خلال شعلة موجودة في مؤخرته، تقوم الوحدة بمقارنة وضع الصاروخ في محيط البصري بنقطة التصويب وتنشئ إشارة خاطئ طالما الصاروخ بعيد عن مركز التصويب، ويقوم صندوق التوجيه بإرسال أوامر التوجيه عبر سلك للصاروخ لتصحيح وضعه من خلال تحريك الزعانف او بطريقة النفث الجانبي ليكون الصاروخ في مركز التصويب.

بارك الله فيك على الشرح المفيد
لكن سؤالي كان عن نوع الوحدة المستخدمة

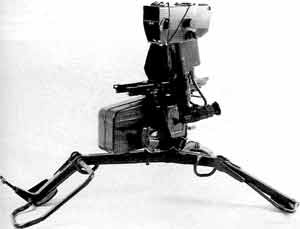

فهناك الوحدة المألوف رؤيتها

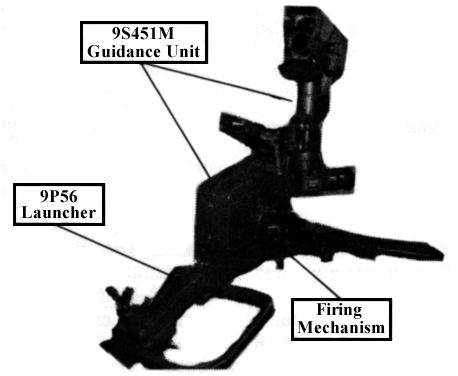

9P135/
و صندوق التحكم 9S451
الوحدة البصرية 9Sh119

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

و هناك وحدة اطلاق هندية مميزة تطلق الكونكرس و الميلان و الفاغوت تسمى FLAME

و مزيدا من الشروحات حول آلية عمل الصواريخ الموجهة
طبعا بالاسلوب البسيط الذي ذكرته اولا.:b070[1]:



[ابونصر]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

اللهم سدد رمي المجاهدين اعتقد كورنيت



[أحمد بادي]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

وحدة التتبع تستعين بنظام للقياس الزاوي للأشعة تحت الحمراء أو "الجونيميتر" goniometer (أداة لقياس الزوايا والتعديل الزاوي الدقيق) والمثبت بمحاذاة منظار التعقب البصري الخاص بالرامي ، حيث يتولى هذا النظام متابعة الانحراف الزاوي angular deviation في صواريخ الجيل الثاني عن طريق تتبع شعلة ضوئية للأشعة تحت الحمراء مثبتة في مؤخرة الصاروخ ، ويغذي إشارات الانحراف المستقبلة إلى وحدة التوجيه . حيث ينحصر دور المشغل الوحيد في المحافظة والإبقاء على امتداد خط البصر باستمرار تأشيره الهدف pointing target ووضعه في مركز الشعيرات المتصالبة لمنظار التصويب .



[salah_5999]

رد: ما نوع هذا الصاروخ !؟؟؟؟؟

وحدة التتبع تستعين بنظام للقياس الزاوي للأشعة تحت الحمراء أو "الجونيميتر" goniometer (أداة لقياس الزوايا والتعديل الزاوي الدقيق) والمثبت بمحاذاة منظار التعقب البصري الخاص بالرامي ، حيث يتولى هذا النظام متابعة الانحراف الزاوي angular deviation في صواريخ الجيل الثاني عن طريق تتبع شعلة ضوئية للأشعة تحت الحمراء مثبتة في مؤخرة الصاروخ ، ويغذي إشارات الانحراف المستقبلة إلى وحدة التوجيه . حيث ينحصر دور المشغل الوحيد في المحافظة والإبقاء على امتداد خط البصر باستمرار تأشيره الهدف pointing target ووضعه في مركز الشعيرات المتصالبة لمنظار التصويب .

يا سلام عليك يا اساذ أحمد
ده كلام زي الفل و توضيح رائع
أشكرك من قلبي على هذه التوضيحات
أرجو أن تضع لنا كتابا أو مصدرا للتعلم عن هذه الامور اكثر
و اريد ان أسألك
لازم يكون في تصفير لمنصة الاطلاق مع منظومة التتبع ولا ممكن عمل تعديل على منصة الاطلاق لتصبح مثل الساغر الموجه بنظام الجيل الثاني بحيث تكون هناك مسافة بين الرامي و مكان انطلاق الصاروخ؟
منظومة الرؤية البصرية تتكون من عدستين
العدسة السفلى تكون لمتابعة شعلة الاشعة تحت الحمراء و قياس الانحراف الزاوي و ارسال البيانات الى صندوق معالجة البيانات و يقوم الصندوق بارسال اشارة لتعديل مسار الصاروخ و العدسة العليا تكون عبارة عن منظار عادي فيه تصالب مصفر مع جهاز التتبع الزاوي من المصنع(كلامي هيك صح أم خطا)
