ابراج المدرعات الحديثة

القائد المصرى

صقور الدفاع
إنضم
16 ديسمبر 2011
المشاركات
5,814
التفاعل
8,160 6 0
الدولة
Egypt





لدى الجيوش اليوم، مجموعة واسعة من تصاميم ابراج المركبات القتالية على
انواعها. ومقاربات متعددة تسهل الاختيار بصرف النظر عن اختيار منصة مدولبة
او مجنزرة او عربات جديدة التصنيع او استخدام البرج لتحديث قدرة الدبابات
وعربات القتال الخاصة بالمشاة (Infantry Fighting Vehicles - IFV) او منصات
الاستطلاع، الموجودة في الخدمة.



تكون الابراج التي تتسع لشخص واحد غير واضحة الظهور بالاضافة الى حجم
ووزن خفيفين، وهي كثيرا ما تكون مثالية لعربات القتال الخاصة بالمشاة (IFV)
التي تنقل عناصر مشاة ولكن وجود البرج يكون عادة على حساب ادراك الوضع
الميداني لآمر العربة اذ يحد قليلا من مجال الرؤية. تقدم الابراج التي تتسع
لعنصرين عددا من التعزيزات على القدرة، لكنها تضيف زيادة في ارتفاع
المركبة والوزن والتكلفة.



تكتسب الابراج التي يتم التحكم بتشغيل اسلحتها
الثقيلة عن بعد، ثقلا متزايدا في اوساط العسكريين، وتكتسب اهتماما متزايدا
ايضا. ان فوائدها جلية بحد ذاتها، ومع بصمة منخفضة واختراق محدود جدا لبدن
المركبة، يزيد البرج لشخصين من صلابة المنصة بكاملها. على كل حال، مع ان
البرج يخفض من الفسحة في المركبة نفسها، فان على الرامي والآمر التواجد في
مكان ما في المركبة،



كذلك هي الحال بالنسبة الى تجهيزات التحكم وهذا يعني
ضمن البدن نفسه، مما يخفض بشكل كبير عدد عناصر المشاة الذين قد تنقلهم
مركبة قتال المشاة او ذخيرة المدفع الثقيل بالنسبة للدبابة. ليس هناك اجوبة
سهلة، لكن الاوساط العسكرية، تتفهم مطلب كندا لمركباتها المستقبلية
المدرعة حيث اشترطت ان تكون بين ٣٠ - ٤٥ طنا مدرعة دون تحديد اي نوع معين
من الابراج. مكتفية بشرط تسليحه بمدفع عيار ٢٥ ملم او اكبر.



ان
الابراج هي اكثر من "جسر" يستطيع قائد العربة من داخلها جعل العربة تقاتل
في كل الظروف المناخية، مع الحفاظ على اتصال فوري بالعربات الاخرى في وحدته
بالاضافة الى ادارة وضع العربة من خلال نظام مراقبة حسن ورصد معدلات
الذخيرة والوقود وجهوزية النظم الاساسية مثل المحرك لحظيا. ان الابراج
اليوم، بغض النظر عن تصميمها، فانها مجهزة بمجموعات اعتدة مشتركة: مناظير
استهداف نهارية وليلية عاملة بالاشعة تحت الحمراء، واجهزة تحديد المدى
ليزريا غير مؤذية للعين مع مؤشر على الهدف،



ونظم تحكم جديدة وشاشات عرض من
الجيل الجديد للآمر والرامي مقرونة بنظم للنيران تجمع بين المدفع الرشاش،
والمدفع الثقيل العيار ونظام اطلاق الصواريخ المضادة للدروع. وفي ما يخص

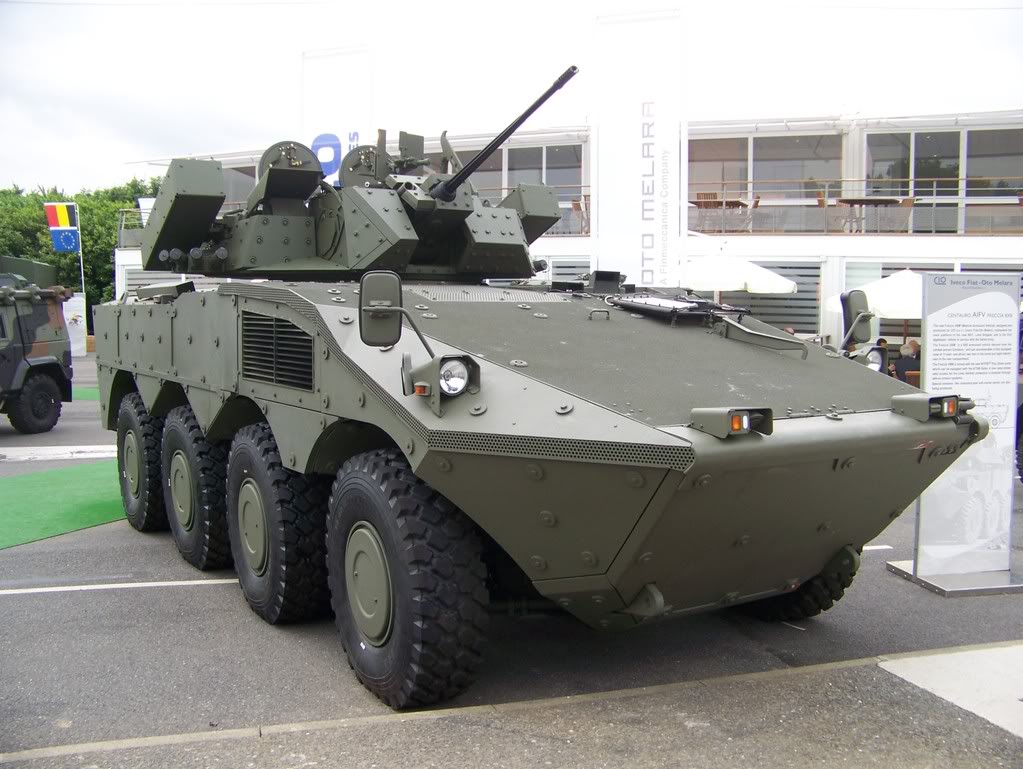

عربة القتال الخاصة بالمشاة المدرعة الجديدة Rosomak 8x8، وهي منصة AMV من
Patria، اختارت بولونيا برج HITFIST 30 من انتاج Oto Melara في طلب اولي ل
٣١٣ برج. سُلح البرج بمدفع Mk 44 Bush master II من انتاج ATK، ويعتمد هذا
البرج على تصميم برج HITFIST الذي يجهز اسطول عربات Dardo التابعة للجيش
الايطالي. في ما يخص العربات المدولبة Freccia 8x8 التابعة للجيش الايطالي،
تؤمن Oto Melara ابراج HITFIST 25 plus المجهزة بمدفع KBA BO2 عيار ٢٥
ملم.



تلائم هذه الابراج ايضا لتركيب سلاح موحّد مضاد للدروع، كما في حالة
البرج البولندي وابراج اخرى هذا يعني ايضا امكانية اطلاق صواريخ Rafael
Spike LR من ابراج T25 من Oto Melara المثبتة على اسطول عربات VEC Scout.
شكل برج Mk 46 الذي يتسع لعنصرين والمشغل الكترونيا من انتاج General
Dynamics احد اكثر الابراج حداثة، وقد صمم لصالح مشاة البحرية الاميركيين
لعربة القتال الخاصة بالحملات الخارجية (Expeditionary Fighting Vehicle)
والتي تجهز ايضا بمدفع Mk 44 من ATK.




اختارت فرنسا برجا يتسع لعنصر واحد لتجهيز عربة قتال المشاة من الجيل
المقبل، وهي عربة VBCI من Nexter المجهزة بمدفع مزدوج التلقيم من طراز M881
من عيار ٢٥ ملم، وفي حين تستخدم في صنع الابراج الاخرى مادة الفولاذ او
خليط من المواد المركبة، اختارت فرنسا تصميما مصنوعا من الالومينيوم
بالكامل.




يشكل شراء هيكل مكون بشكل واسع جاهز تجاريا ومقرون مع برج جديد لادوار
الاستطلاع المتطورة، تتمثل مقاربة بريطانيا لمطلب المرحلة الاولى لنظام
الاثر السريع المستقبلي - بالعربة المتخصصة (Future Rapid Effect System -
Specialist Vehicle (FRES - SV) Recce Block 1) التابعة للجيش البريطاني.
هذا وقد اوصت بريطانيا باستعمال نظام التسليح التلسكوبي المتداخل (Cased
Telescoped Armament System - CTAS) الجديد من عيار ٤٠ ملم مع البرج.




وتقدم شركتا BAE Systems وGeneral Dynamics من خلال عربة CV 90 Recce
مع حلا يعتمد على عربة قتال المشاة Ascod، وتشتركان في المناقصة لتحقيق
المطلب البريطاني. ان كلا من البرجين في المركبتين كهربائي بالكامل مع
امكان استعادة التشغيل يدويا. هذا ويستخدم الحل الذي تقدمه BAE برجا
تقليديا الى حد كبير مع حزمة ISR الخاصة بالاستطلاع تثبت في حاضن على
الجانب الخلفي من البرج.




تم تحديث عربة CV 90 لكي تقوم بمهمات مختلفة والنموذج الاحدث هو
CV90120-T المجهز بنظام دفاع نشط والمسلح بمدفع ذي سبطانة ملساء. اصبحت
CV90 ناجحة جدا في دورها القياسي في خدمة وحدات المشاة مع اختيار السويد
استخدام مدفع عيار ٤٠ ملم من Bofors. وقد اختار آخرون مثل فنلندا والنروج
وسويسرا مدفع Bushmaster II عيار ٣٠ ملم من انتاج ATK، في حين ان هولندا
والدانمارك قد اعتمدتا المدفع Bushmaster III من عيار ٣٥ ملم.




اما الجانب الآخر لاهمية البرج في بريطانيا فهو ارتباطه ببرنامج
استمرار قدرة المقاتل الحالي (Warrior Capability Sustaiment Programme)
والمصمم لاطالة عمر العربة العملي حتى العام ٢٠٣٥. تغطي مرحلة هامة من هذا
العمل استبدال البرج الحالي، المتقادم والمسلح بمدفع Rarden من عيار ٣٠ ملم
غير مستقر ببرج مزود بنظام سلاح تلسكوبي متداخل مستقر (CTAS) من عيار ٤٠
ملم مما يرفع من احتمال الاصابة بالطلقة الاولى ويتيح الدقة في الرمي اثناء
الحركة.



دخلت "BAE Systems" و "Lockheed Martin Insys UK" في المزايدة
للحصول على العقد. واختارت "Lockheed Martin Insys UK" بالبرنامج ٢ لدمج
البرج المأهول (Manned Furret Integration Programme 2) مع فسحة داخلية
اكبر لكن مع ذلك يمكن تثبيته دون عناء في الفتحة الحالية المخصصة لاستقبال
البرج. صممت Lockheed Martin على تحديث البرج الحالي ويتضمن فريقها بالنسبة
للبرنامج شركات DSG، و Curtiss Wright، وMoog، و Rheinmetall، و Scisys ، و
Ultra Electronics.




طورت اسرائيل عددا من محطات السلاح البعيدة الثقيلة العيار.

ان البرجين UT-25 وUT- 30 الثنائيي المحور المستقرين من انتاج شركة
Elbit هما غير مأهولين ولا يتطلبان اي فتحة على ظهر العربة ليتم تركيبهما.
تقدم شركة Rafael عائلة نظم الاسلحة المشغلة من بعيد OWS-25 التي اصبحت
RCWS-30 Samson وتضم مدفعا يتراوح عياره بين ٢٠ ملم و ٤٠ ملم، ومدفعا
رشاشا مدمجا متحد المحور مع السلاح الثقيل عيار ٦٢،٧ ملم، وصاروخا موجها
مضادا للدروع وهو نموذجيا صاروخ Spike الذي تنتجه الشركة. يتضمن نظام
السلاح RCWS-30 منظار رماية عالي الاداء نهاريا وليليا، ومحدد مدى ليزري
ومحدد اتجاه الشمال المعتمد على نظام تحديد الموقع عالميا ال GPS من خلال
السمت.



تشكل محطة السلاح المشغلة من بعيد المتوسطة العيار (Medium Calibre
Remote Weapon Station) من انتاج Kongsberg اخر الاضافات لمحطات الاسلحة
تلك وابان معرض AUSA في تشرين الاول، تمت برهنتها مع مدفع Mk 44 من عيار ٣٠
ملم من انتاج ATK مع ١٦٠ طلقة من الذخيرة الجاهزة للاستخدام، وقد ثبتت
المحطة على منصة اختبار هي في الواقع عربة ثمانية الدفع (8 x 8) من انتاج
General Dynamics Land Systems وهي مشابهة بالشكل لعربة Stryker. وقد اطلقت
الشركة عليها اسم مبرهن عربة القتال المدولبة Wheeled Combat Vehicle
Demonstrator.



يعتبر المدفع MK 30 - 2 من عيار ٣٠ ملم من انتاج Mauser
العامل خارج محوره ميزة نموذجية للبرج الذي تنتجه Rheinmetall لعربة قتال
المشاة Puma الالمانية. تضطلع KMW بمسؤولية التصميم الشامل لهذا التصميم
غير المأهول الثقيل التدريع والذي سوف يحمل ايضاً صواريخ Spike LR. اطلقت
Nexter برج AR20 خلال معرض Eurosatory 2008. وقد جهز بمدفع اوتوماتي من
طراز 10M621 عيار ٢٠ ملم، مصمم لتأمين قدرة القبضة القوية للعربات ذات
الوزن الخفيف جداً.

تتطلب الأعيرة الثقيلة من محطات الاسلحة العاملة من بعيد مقاربة مختلفة

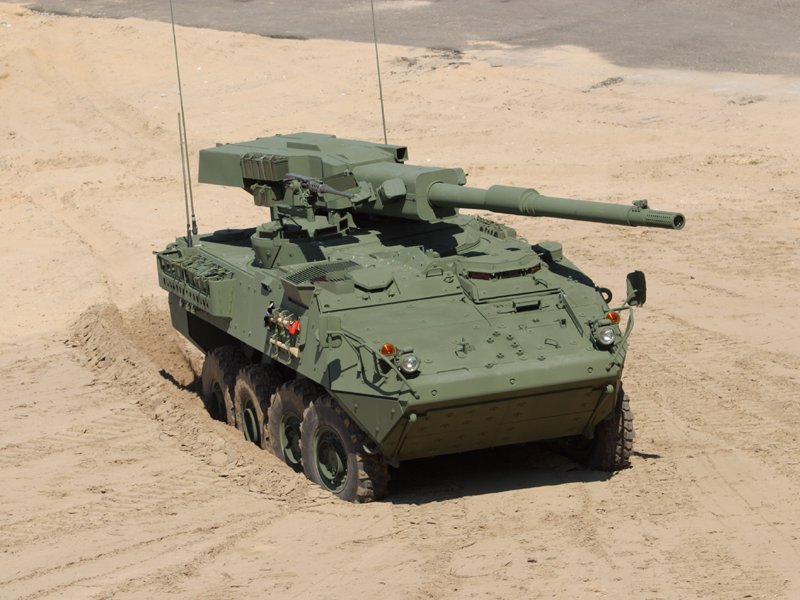

فقد اختارت الولايات المتحدة بشكل قاطع نظاما غير مأهول هو نظام M1128
Stryker Mobile Gun Systems الذي يستخدم برجاً منخفض التصميم (Low Profile
Turret).




ويتضمن مدفع امن عيار ١٠٥ ملم مع نمط رماية لست ثوان مع ١٨ طلقة جاهزة.
استخدم مدفع الدبابة الصغير الحجم (Compact Tank Gun) L50 عيار ١٢٠ ملم من
Ruag كتحديث لمجموعة من العربات اذ يمكن ان يدمج بأبراج على عربات تزن
بدءاً من ٢٠ طنا حتى الدبابات الثقيلة مثل Challenger 1 حيث يدمج ضمن برج
Falcon 2 في عنابر مركز الملك عبدالله الثاني للتصميم، والتطوير الاردني،
يقدر نمط الرمي من برج Falcon 2 بواسطة مدفع Ruag بما يصل الى ٨ طلقات في
الدقيقة، منها ثلاث طلقات في الثواني العشر الاولى. يحمل البرج ايضاً ١٧
طلقة جاهزة للاستعمال مخزنة في جهاز التلقيم الذاتي. وتقدم ابراج HITFACT
مدافع سريعة الطلقات من عيار ١٠٥ او ١٢٠م.



هذا، وطورت شركة CMI البلجيكية
عدداً من الابراج، اشترت منها الكويت والسعودية وقطر برج LCTS - 90 لعدد من
المنصات المدولبة. وفي وقت مبكر من هذه السنة قامت الشركة ببرهنة اداء
برجها CT-CV في بولونيا. ويطلق هذا البرج اساساً قذائف من عيار ١٠٥ملم في
نمط الرماية المباشرة وهو منخفض نسبة الارتداد، وبزاوية ارتفاع مناسبة
لتنفيذ رماية غير مباشرة. تتضمن الابراج الأخرى برج TS90 الذي صدر على نطاق
واسع والذي تنتجه Nexter. ومن جهتها تقدم الشركة الروسية Kurganmashzavod
برج BMP - 3 الذي يجمع مدفع 2A70 من عيار ١٠٠ ملم، ويمكنه رماية قذائف
تقليدية، بالاضافة الى قدرته على اطلاق صواريخ موجهة، ومدفع 2A27 من عيار
٣٠ ملم.



يستخدم النظام على نطاق واسع في عدد من الدول، منها قبرص، وكوريا
الجنوبية، والكويت والامارات بالاضافة الى المنصة التي ثبت عليها برج BMP -
3 يمكن دمج هذا البرج على منصات اخرى تتضمن عربة قتال المشاة ACV-3 من
انتاج FNSS.
لا تقتصر الابراج الجديدة على القدرة على الرماية المباشرة. فحل الهاون
Nemo مثلاً المركز على برج، من انتاج Patria، يتميز بسبطانة ملساء من عيار
١٢٠ ملم لتأمين نمط نيران عال.



يتميز بصغر حجمه ويبلغ وزنه ١٦٥٠ كلغ وقد

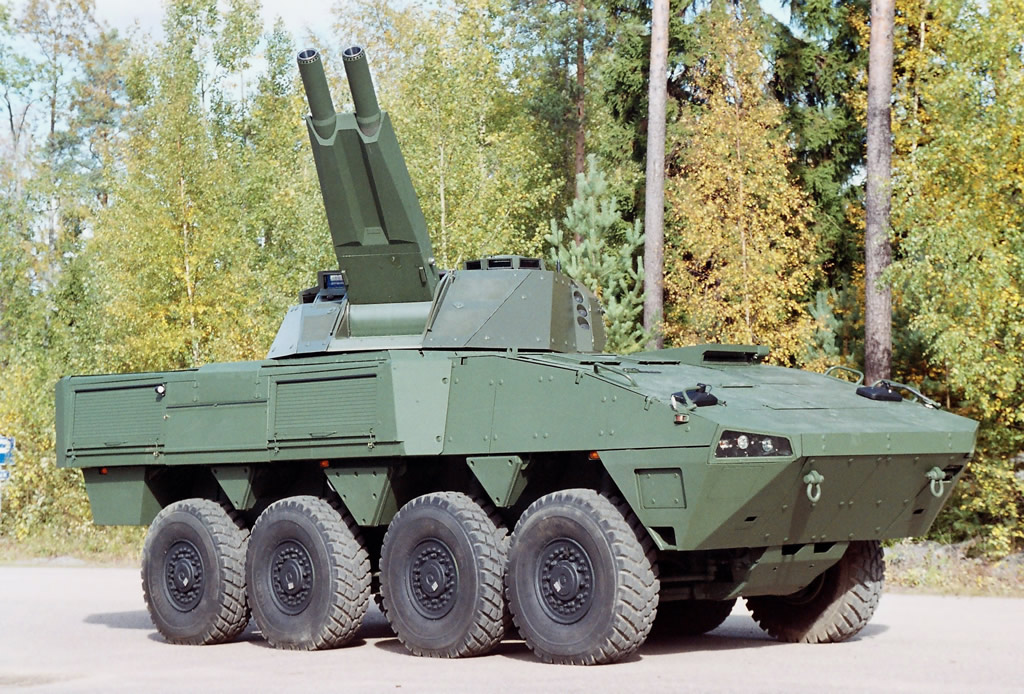

كانت "سلوفينيا" الزبون الأول لبرج Nemo، تشتهر Patria اكثر بحل الهاون
الثنائي الفوهة AMOS من عيار ١٢٠ ملم والذي يزن ٤٤٠٠ كلغ.




وأخيراً صممت BAE Systems برج AS90 بسبطانة من عيار ١٥٥ ملم ٥٢ عياراً،
ليكون حلاً اثقل لتنفيذ الرماية غير المباشرة وليكون منصة شائعة، وقد ثبت
على هيكل مركبة Krab لملاءمة احتياجات مدفعية الدفع الذاتي للقوات للجيش
البولوني.

http://www.arabdefencejournal.com

رد: ابراج المدرعات الحديثة

موضوع جيد بصراحه ، لو اخذنا في الحسبان ان الكثير من الدول العربيه مازالت تستخدم الدروع الروسيه التي اكل عليها الدهر وشرب واصبحت لا تستطيع ان تجاري الدروع الغربيه الحديثه من ناحيه القدرات والتكنولوجيا لاصبح من اللازم التخلص منها او تطويرها ورفع قدراتها وهنا تبرز جنوب افريقيا في حلولها التكنولوجيه الموجهه الي تطوير الأسلحه الروسيه.

فمثلا جنوب افريقيا صنعت برج متطور غير مأهول مزود بأجهزه رؤيه حراريه ونهاريه ومحدد مدي ليزري وزودته بصواريخ ومدافع رشاشه تجعله يزيد من قدرات ناقله الجنود الروسيه القديمه BMP-1 والموجوده بكثره في جيوش الدول العربيه.

800px-Remotely_Operated_Turrent_System_on_a_BMP-1%2C_Ysterplaat_Airshow%2C_Cape_Town.jpg


اما بخصوص مدرعات البي تي ار القديمه فجنوب افريقا تقدم برجها المتطور المزود بمدفع من عيار 30 ملم واجهزه تحديد مدي ليزريه ورؤيه حراريه ليليه ونهاريه لرفع قدرات هذه المدرعات القديمه.



اما في مايتعلق بدبابه التي - 72 التعيسه والموجوده بكثره في الجيوش العربيه ، جنوب افريقيا تقدم حلولا ممتازه تزيد من قدرات هذه الدبابه وتجعلها قادره علي اصابه اهدفها من الطلقه الأولي خلال النهار والليل وفي مختلف الظروف الجويه السيئه.


رد: ابراج المدرعات الحديثة

موضوع جيد بصراحه ، لو اخذنا في الحسبان ان الكثير من الدول العربيه مازالت تستخدم الدروع الروسيه التي اكل عليها الدهر وشرب واصبحت لا تستطيع ان تجاري الدروع الغربيه الحديثه من ناحيه القدرات والتكنولوجيا لاصبح من اللازم التخلص منها او تطويرها ورفع قدراتها وهنا تبرز جنوب افريقيا في حلولها التكنولوجيه الموجهه الي تطوير الأسلحه الروسيه.

فمثلا جنوب افريقيا صنعت برج متطور غير مأهول مزود بأجهزه رؤيه حراريه ونهاريه ومحدد مدي ليزري وزودته بصواريخ ومدافع رشاشه تجعله يزيد من قدرات ناقله الجنود الروسيه القديمه bmp-1 والموجوده بكثره في جيوش الدول العربيه.

800px-remotely_operated_turrent_system_on_a_bmp-1%2c_ysterplaat_airshow%2c_cape_town.jpg


اما بخصوص مدرعات البي تي ار القديمه فجنوب افريقا تقدم برجها المتطور المزود بمدفع من عيار 30 ملم واجهزه تحديد مدي ليزريه ورؤيه حراريه ليليه ونهاريه لرفع قدرات هذه المدرعات القديمه.



اما في مايتعلق بدبابه التي - 72 التعيسه والموجوده بكثره في الجيوش العربيه ، جنوب افريقيا تقدم حلولا ممتازه تزيد من قدرات هذه الدبابه وتجعلها قادره علي اصابه اهدفها من الطلقه الأولي خلال النهار والليل وفي مختلف الظروف الجويه السيئه.




التطويرات الجنوب افريقية ل bmp-1 و التي - 72 عرضت على الجيش الجزائري رفضها واختار الروسية والأكرانية

بسبب الكلفة و الفاعلية مقارنة بالتطويرات الأخرى

التعديل الأخير:
رد: ابراج المدرعات الحديثة

موضوع جميل و مفيد تشكر عليه اخي و نتمنى منك مواضيع مهمة مثل هذا الموضوع العلمي
و لكن في القلب حرقة لما نقرأ مثل هذه المواضيع و المعلومات لاننا نكتشف مدى تخلفنا و تاخرنا في مجاراة العلوم العسكرية التي للاسف يسوقون لنا بأسلحة بمواصفات ليست كالتي يصنعونها لهم و لاعدائنا بملايين الدولارات

التعديل الأخير:
Re: رد: ابراج المدرعات الحديثة

موضوع جميل و مفيد تشكر عليه اخي و نتمنى منك مواضيع مهمة مثل هذا الموضوع العلمي
و لكن في القلب حرقة لما نقرأ مثل هذه المواضيع و المعلومات لاننا نكتشف مدى تخلفنا و تاخرنا في مجاراة العلوم العسكرية التي للاسف يسوقون لنا بأسلحة بمواصفات ليست كالتي يصنعونها لهم و لاعدائنا بملايين الدولارات
اشكرك وفعلا ما قلته صحيح نحن متخلفون وسنظل مجرد معجبين ومشترين لاسلحتهم

رد: ابراج المدرعات الحديثة

1- برج مدرعة التمساح


  • السلاح الرئيسي :
    • مدفع 25 ملم: أوتوماتيكي كامل 200 طلقة / دقيقة.
    • صليات وطلقات منفردة.
  • الرشاش المحوري :
    • أوتوماتيكي كامل 650 طلقة / الدقيقة. صليات وطلقات منفردة.
  • قاذف صواريخ :
    • مضاد للدروع (أربعة صواريخ ) .
  • أنظمة الرؤية :
    • كاميرا نهارية ملونة.
    • كاميرا حرارية ليلية.

برج سيار النمرود




هي اليه من نوع نمر حامله لصواريخ الكورينت الروسيه وهي مدرعه بالكامل وتؤمن حمايه لمستوى B6-NIJ LEVEL III ، وتحمل هذه الاليه مقدره مدي يصل مداها الى عشره كيلومتر ، ويمكنها حمل صواريخ سام 24 ضد جو مداها 6 كيلومتر . وتحمل نظام اتصال مشفر ونضام تحكم بالنيران ونظام تحكم عن بعد بالبرج ، وتستطيع ان تحمل رشاش من نوع 50 ملم ورشاش من عيار 7.62 ملم
