الغواصات، من الفئة دولفين DOLPHIN Class Submarines



على
الرغم من أن الغواصات النووية، أو المسيرة بالطاقة النووية (SSN) أصبحت
تهدد وجود الغواصات التي تسير بالديزل والمحركات الكهربائية وتجعلها قديمة،
فإن النفقة المرتفعة للطاقة النووية منعت الكثير من أسلحة البحرية من تبني
استعمال تلك الطاقة؛ وبدلاً من ذلك عملت الغواصات التقليدية SSK على تطوير
مميزاتها وتعظيم نقط القوة بها، من حيث الصمت والأداء في مياه غير عميقة.
وذلك ما يحتاج إليه سلاح البحرية الإسرائيلية، الذي طلب الحصول على ثلاث
غواصات تقليدية SSK من ألمانيا، بصفتها ذات خبرة عريقة في هذا المجال، خاصة
شركة IKL الألمانية.



دخلت الغواصة دولفين الأولى في خدمة
القوات البحرية الإسرائيلية عام 1999 ، ثم الغواصتان التاليتان عام 2000 ؛
وحلت محل غواصات غال التي كانت تُستخدم منذ عام 1977 .


INS Dolphin was commissioned in 1999, INS Leviathan in 2000.


Flickr_-_Israel_Defense_Forces_-_The_Chief_of_Staff_Tours_Israel%27s_Naval_Bases_%284%29.jpg

Standing on a Dolphin-class submarine

تُستخدم
الغواصة دولفين (تايب 800 ) بنجاح، في عمليات المراقبة، وعمليات البحث
الخاصة؛ لما تتميز به من سرعة عالية أعلى خط المياه وأسفله، تساعدها على
تتبع الهدف، بنجاح. كما أن بصمتها المغناطيسية والحرارية منخفضة، مما يقلل
احتمالات الاكتشاف والإصابة عند ضربها. كما أنها تتمتع بمستوى ضوضاء منخفض،
والقدرة على الغطس إلى أعماق سحيقة، مما يسهل عملية التخفي والاستتار عند
اكتشافها.


The mission of the submarines is to carry out interdiction and surveillance operations and special missions.

كما أن الغواصة دولفين لها مدى إبحار كبير يصل إلى
15.000 كم، وتسليح متنوع يمكنها من حمل 16 طوربيداً أو صاروخاً من نوع
هاربون، الذي يزن 227 كجم، ويصل مداه إلى 130 كم بسرعة فوق صوتية. كما يمكن
الغواصة التسلح بالألغام البحرية.

تُعد الغواصة دولفين هي
أحدث غواصة إسرائيلية صناعة ألمانية، لا يعيبها إلا أن نسبة الطفو
الاحتياطي منخفضة نسبياً مقارنة بالغواصات المتطورة؛ مما يجعلها غير قادرة
على العمل بكفاءة كاملة في حالات البحر المضطرب، سواء غائصة أو طافية.


Israel's three Dolphin Class submarines were designed by Ingenieurkontor Lubeck Prof Gabler Nachf GmbH (IKL), a subsidiary of Howaldtswerke-Deutche Werft AG (HDW) based in Lubeck, Germany.

1. بلد المنشأ: ألمانيا.
2. الاستخدام: غواصة هجومية تُستخدم في عمليات المراقبة وعمليات البحث الخاصة.
3. الدول المستخدِمة: إسرائيل.

المواصفات العامة والفنية

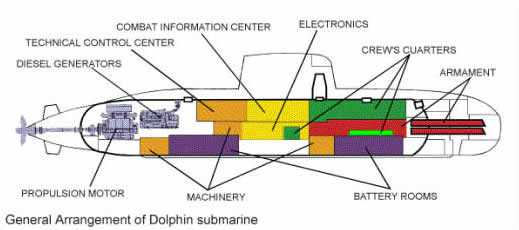

Dolphin Class Cutaway

1. الأبعاد الخارجية
الطول 57.3 متراً 188 قدماً.
العرض 6.8 أمتار 22.5 قدماً.
الغاطس 6.2 أمتار 20.3 قدماً.

2. الإزاحة
أ. عند الطفو 1640 طناً.
ب. عند الغوص 1900 طن.

3. الأداء
أ. السرعة، وهي طافية 11 عقدة.
ب. السرعة، وهي غائصة 20 عقدة (بعمق البيروسكوب).
ج. أقصى عمق للغوص 350 متراً.
د. مدى الإبحار، طافية 15.040 كم، بسرعة 14.9 كم/ ساعة.
ه. مدى الإبحار، غائصة 752 كم، بسرعة 14.9 كم/ ساعة.
و. القدرة على العمل 30-50 يوماً (عمل متواصل).



4. الحمولة
أ. على سطح الماء 1640 طناً.
ب. في الأعماق 1900 طن.

5. مصدر الطاقة والحركة
أ. ثلاثة محركات تعمل بالديزل، من نوع MTU بقدرة 3680 كيلوواتاً.
ب. مولد ذو قوة 750 كيلوواتاً.
ج. محرك إضافي، يعطي 2.85 ميجاوات.

6. التسليح
أ. الصواريخ

Harpoon launched by submarine

1) صواريخ سطح/ سطح، من نوع ) .Harpoon LGM-84C
2) صواريخ سطح/ جو، نظام ) Trayen المضاد للطائرات العمودية.

ب. الطوربيدات

Torpedo room with reserve stowage.

1) أربعة أنابيب، عيار 25.6 بوصة ( 650 مم). )
2) ستة أنابيب، عيار 21 بوصة ( 533 مم).
3) في المقدمة (الجؤجؤ
) نظام .STN Atlas DM24-A4


ج. الألغام:
إمكانية رص ألغام معلقة بدلاً من الطوربيدات.

7. الوسائط الخداعية:
تدابير تضليل الطوربيدات المعادية.

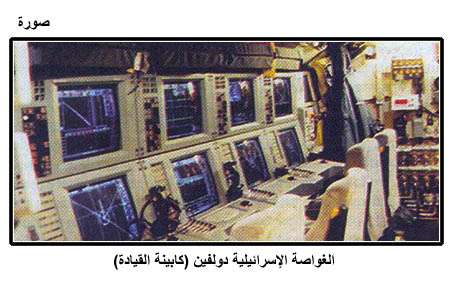

8. المعدات الإلكترونية




أ. الرادارات:
رادار بحث/ ملاحي، من نوع ELTA

ب. السونارات
1) سونار، من نوع .Atlas Electronic CSU90
2) سونار، من نوع .Atlas Electronic PRSW-3
3) صفيف جانبي، من نوع FAS-3





9. معدات الحرب الإلكترونية:
تدابير الدعم الإلكتروني، من نوع إلبيت .Temmix 4CH (V) 2

10 . الطاقم: 30 فرداً (منهم خمسة ضباط).

11 . العمر الافتراضي: 40 عاماً.
