بسم الله الرحمن الرحيم
------------------------------------------------------
سيتم شرح انواع التوجيه للصواريخ ضد الدروع و الطرق المستخدمة لايصال اوامر التوجيه(Guidance Command ) للصاروخ المضاد للدروع ...------------------------------------------------------
قبل ان نبدأ , هذا المخطط من تصميمي سيسهل علمية الشرح و الفهم بإذن الله ...
كما نرى الصواريخ تقسم الى نوعين , موجهة(Guided ) و غير موجهة(unguided ) ...
الغير موجهة هي عائلة الاربيجي الروسية (RPG )و اللاو الامريكية (LAW) على سبيل المثال.
حيث يمكن ايصال الصاروخ الى الهدف بالاعتماد على مهارة الرامي بالنظر , التقدير و الخبرة
او عن طريق المناظير(ٍScopes )...
و هي على نوعين :
1- يدوي:
حيث يعتمد على عدسة عليها مخططات تساعد الرامي على التصويب ..

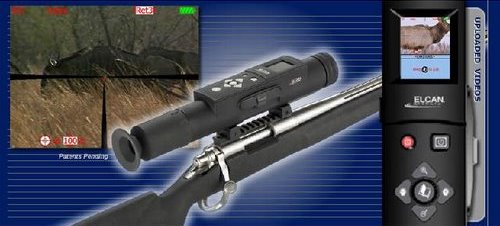

2- رقمي (Digital ):
تقوم بحساب البعد و تعطي التفاصيل على شاشة رقمية
النوع الاخر من الصواريخ هي صواريخ موجهه و سأشرح الانواع بنفس الترتيب في المخطط ...
الصاروخ الموجه (Guided Missiles):
هو صاروخ يعتمد على نظام توجيه Guidance system
لمساعدته للوصول للهدف ...
1- التوجيه بالاوامر (Command guidance):
الصواريخ الموجهه بالاوامر معناها ان هناك جهة ما مسؤولة عن ايصال اوامر التحرك لمساعدة الصاروخ على تدميرا لهدف ...
هذه الجهة قد تكون عربة و قد تكون جنديا و قد تكون طائرة
هذه الاوامر قد تكون اوامر تحريك و تغيير اتجاه , او تكون اوامر تفجير للرأس المتتفجر مثلا ...
التوجيه بالاوامر له نوعين من حيث نوع التوجيه ولكل نوع عدة طرق من حيث الالية المستخدمة بإيصال الاوامر ...
A- الاوامر اليدوية على مدى النظر:
Manuel Command to line of sight
(MCLOS)
هو الاقدم تاريخيا ,و في هذه الحالة يكون على الرامي التحكم بالصاروخ و متابعة الهدف و توجيه الصاروخ نحو الهدف
بهذه الحالة يكون الرامي يراقب الهدف بمنظار و يقوم باطلاق الصاروخ على الهدف ثم يتولى قيادة الصاروخ و توجيهه نحو الهدف ...
هناك طريقتان لايصال الاوامر للصاروخ في هذا النوع من التوجيه
I- عن طريق التوجيه السلكي:
كصاروخ ماليتوتكا \ساغر\AT-3
في هذا النوع تتألف كل وحدة ساغر من صاروخ و تيليسكوب و وحدة توجيه متصلة مع الصاروخ بسلك
حيث يقوم الرامي بالنظر للهدف عن طريق التيليسكوب ثم يقوم بالرمي عليه و توجيه الصاروخ الى هدفه عن طريق وحدة تحكم صغيرة اشبه بالـ Joystick الى الهدف
حسنة هذه التقنية هي انها لايمكن التشويش عليها
مشكلتها انها قصيرة المدى نسبيا و محدودة بطول السلك الموجه
هذا فيديو يوضح كيفية العمل
https://www.youtube.com/watch?v=VW19TgaVcJg
II- التوجيه اللاسلكي:
بإشارات الراديو كصاروغ سواتر Swatter AT-2 ..
حيث يحتوي الصاروخ على هوائيات Antennas
تستقبل الاوامر عن طريق بث لاسلكي و تتحرك على هذه الاساس
مشكلة هذه التقنية ان التشويش عليها ممكن
و لكنها ذات امدية بعد من التوجيه السلكي
مشكلة هذا النوع من التوجيه بشكل عام , انه الدقة فيه صعبة و يتطلب التحكم بها تدريبا و مجهودا من الطاقم و نسبة الخطأ جيدة لان خط الرؤية قد يخدع احيانا ...
B- التوجيه النصف الي عن طريق الاوامر على مدى خط النظر:
Semi -automatic Command line of sight
(SACLO)
في هذا النوع الامور اسهل قليلا ,حيث يكون هناك نظام متابع Tracking system ملحق مع الصاروخ و نظامه
فكل ما على الجندي فعله هو التصويب بشكل مستمر على الهدف و سيتكفل نظام المتابعة عن طريق نقطة اضاءة على بدن الصاروخ , يقوم النظام بمتابعة مسار الصاروخ من خلالها (مجسات اشعة تحت الحمراء مثلا ) و حساب الاوامر المناسبة للوصول للهدف و ارسالها الى الصاروخ لكي يصيب ...
و هناك طريقتين لايصال الاوامر هنا ايضا
I- عن طريق السلك Wire guided :
حيث يتابع الرامي التصويب الى الهدف و يقوم نظام التوجيه باصدار اوامر التحرك للصاروخ ...
مثال حالة صاورخ الفاغوت At-4
او النسخة الايرانية المطورة من صاروخ الماليوتكا و المسماة
I-RAAD-T
II- عن طريق اشارات راديوية
و هي مستخدمة مع صواريخ ارض جو اكثر ...
IV-تقنية ركوب الاشعاع :
Beam Riding SACLOS
حيث يقوم جهاز التصويب باطلاق اشارة رفيعة (راديوية )باتجاه الهدف و تقوم مستشعرات Sensors على ذيل الصاورخ بموازنة الصاروخ للبقاء على خط الاشعاع الذي يبثه جهاز التصويب
حتى اصابة الهدف
من هذه الانواع صاروخ الكورنيت الشهير...
2- اطلق و انس Fire & forget :
و هو الاحدث , و في هذا النوع لا يتطلب من الرامي ان يظل قريبا من عدوه او يتعرض لخطره اذ يكفي ان يقوم باطلاق الصاروخ و الابتعاد و سيتكفل الصاروخ بالوصول لهدفه
دون الحاجة لان يكون الهدف في مرمى نظر(line of sight ) الرامي بعد الاطلاق ...
بشكل عام المعلومات المخصصة لملاحقة الهدف تتم برمجتها في الصاروخ اثناء الاقفال و قبل الاطلاق مباشرة
بعد الاطلاق يقوم الصاورخ بالتوجه الى هدفه بالاعتماد على تقنيات مختلفة قد تكون بواحث بصرية او جيروسكوبات الكترونية

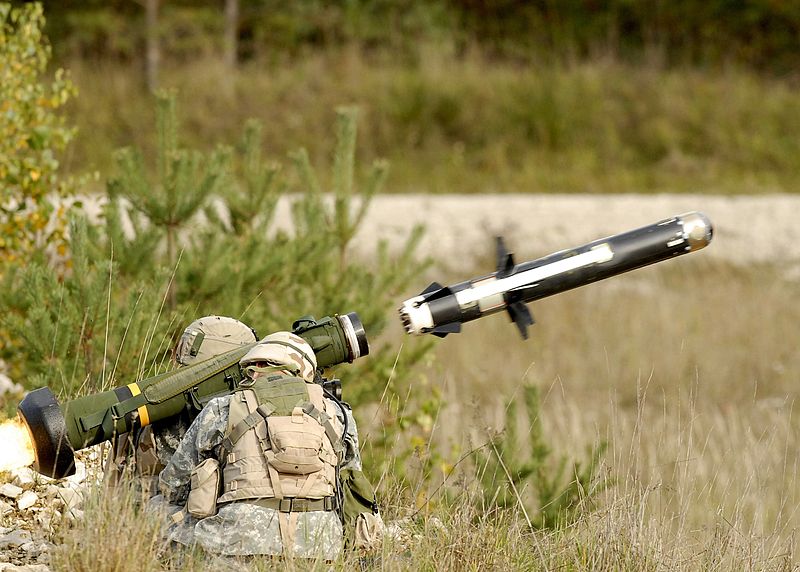

من الصواريخ التي تندرج تحت هذا التصنيف هي الجافلين
الذي يعتمد على صورة حرارية للهدف

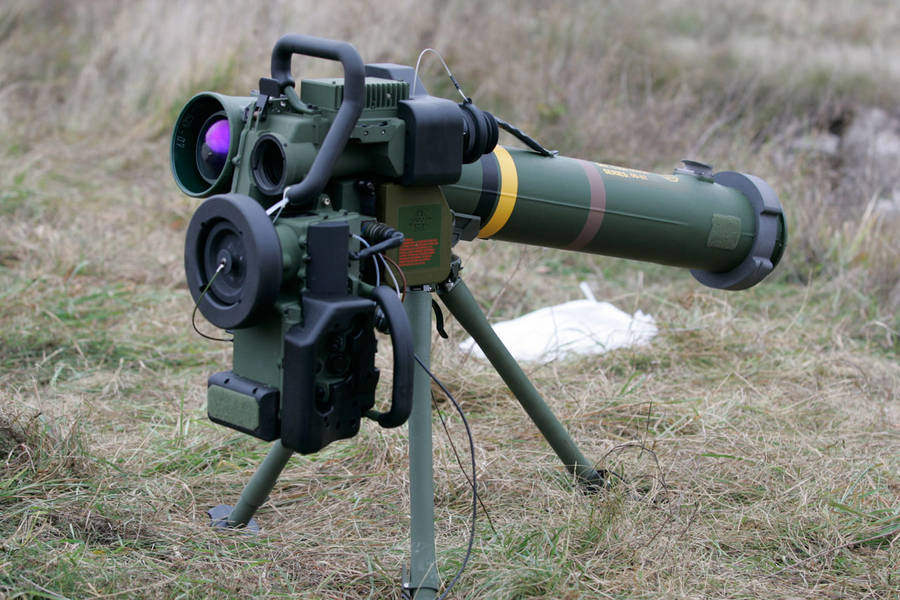

و السبايك الصهيوني الذي يستعمل مزيج من بواحث الاشعة تحت الحمراء و الالكتروبصرية
