طارت هذه الطائرة طيران تجريبي لأول مرة عام 1999 وينتظر أن تكون هذه الطائرة هي المقاتلة الرئيسية الامريكية إذا أن القوات الجوية الأمريكية تعاقدت مبدئيا على 450 طائرة من هذا النوع[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]طارت هذه الطائرة طيران تجريبي لأول مرة عام 1999 وينتظر أن تكون هذه الطائرة هي المقاتلة الرئيسية الامريكية إذا أن القوات الجوية الأمريكية تعاقدت مبدئيا على 450 طائرة من هذا النوع[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]
[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]تختلف نوعية طائرات F-35 طبقا للجهة المستخدمة ولكنها تشترك جميعا في جهاز الرادار المتعدد المهام ذي المسح الإلكتروني، ومعدات الحرب الإلكترونية، ونظام التسديد البصري ، ونظام الإستشعار والتصوير الحراري.
تخطط القوات الجوية الأمريكية على الحصول على ما يزيد عن 450 طائرة F-35 لتتكامل مهامها مع مهام الطائرة F-22 RAPTOR ولإحلالها بدلا من الطائرة F-16 كطائرة هجوم أرضي .[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]تخطط القوات الجوية الأمريكية على الحصول على ما يزيد عن 450 طائرة F-35 لتتكامل مهامها مع مهام الطائرة F-22 RAPTOR ولإحلالها بدلا من الطائرة F-16 كطائرة هجوم أرضي .[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]صورة للمقارنة بين F-16 و F-22 و F-35[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]
[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]ونظراً لتعقيد منظومة Lift-Fan، جاءت نسخة الهبوط القصير والإقلاع العمودي في البداية زائدة الوزن عما كان مقرراً لها.
واجتمع نحو خمسمئة مهندس وتقني بهدف تخفيف وزنها. من بين الخيارات، كان هنالك تصغير حجم مخزن الأسلحة، فلا يتسع إلا لقنبلتين كل منهما بوزن 450كغ، مقابل ضعف ذلك بالنسبة للنسختين الأخريين من ال F-35، وتقليص شبكة الأسلاك، وترقيق قشرة الجناح، وتعديل تسيير الدفق المكرس للتمايل...إلخ.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]واجتمع نحو خمسمئة مهندس وتقني بهدف تخفيف وزنها. من بين الخيارات، كان هنالك تصغير حجم مخزن الأسلحة، فلا يتسع إلا لقنبلتين كل منهما بوزن 450كغ، مقابل ضعف ذلك بالنسبة للنسختين الأخريين من ال F-35، وتقليص شبكة الأسلاك، وترقيق قشرة الجناح، وتعديل تسيير الدفق المكرس للتمايل...إلخ.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]إجمالاً، فقدت ال F-35B أكثر من طن من وزنها. وعاد كل شيء إلى وضعه الطبيعي بعد تأخير دام ثلاثة أشهر على الموعد المقرر لتنفيذ البرنامج.
حشدت للطائرة F-35، فوق الصوتية والخفية، أحدث التقنيات - منظومات عرض مطورة بمستوى الرأس، وأجهزة مراقبة رادارية إلكترونية حول الطائرة...إلخ. - التي طورها مهندسو مجموعة من الشركات الصناعية المتعاقدة مع لوكهيد مارتن، وتضم في مجموعها:
Northrop Grwman و BAE System و General Electric Aircraft و Engines و Pratt Whitney و Rolls -Royce.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]حشدت للطائرة F-35، فوق الصوتية والخفية، أحدث التقنيات - منظومات عرض مطورة بمستوى الرأس، وأجهزة مراقبة رادارية إلكترونية حول الطائرة...إلخ. - التي طورها مهندسو مجموعة من الشركات الصناعية المتعاقدة مع لوكهيد مارتن، وتضم في مجموعها:
Northrop Grwman و BAE System و General Electric Aircraft و Engines و Pratt Whitney و Rolls -Royce.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]وقد وضع الصانعون عدة اعتبارات يجب أن تؤمنها ال F-35 :
- الحفاظ على حياة الطيار،
-إطلاق ذخائر عالية الدقة،
-تنسيق عملها مع أعمال وحدات أخرى في مسارح العمليات،
-ألاّ تكلف غالياً جداً.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]- الحفاظ على حياة الطيار،
-إطلاق ذخائر عالية الدقة،
-تنسيق عملها مع أعمال وحدات أخرى في مسارح العمليات،
-ألاّ تكلف غالياً جداً.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]
[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]التسليح:
تستطيع هذه الطائرة حمل صواريخ جو/جو من نوع AIM-120 AMRAAM & AIM-132 ASRAAM & AIM-9 Sidewinders[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]تستطيع هذه الطائرة حمل صواريخ جو/جو من نوع AIM-120 AMRAAM & AIM-132 ASRAAM & AIM-9 Sidewinders[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]الصاروخ الموجه جو/ جو ALM – 9 Sidwinder:[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]
[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]هو صاروخ تفوق سرعته سرعة الصوت، ويطلق من الطائرات ضد الطائرات المعادية. يستخدم الصاروخ الإشعاع الحراري المنبعث من هذه الأهداف لتوجيه نفسه إليها.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]تستخدم الطائرات (F – 4G, F – 1, F – 15E, F – 15C) هذا النوع من الصواريخ، ويستخدم الصاروخ نظام المرواح السلبي (Passive Homing)، وذلك بتتبع الأشعة تحت الحمراء المنبعثة من الهدف، وحيث أنه لا يتطلب أي توجيه من الطائرة المقاتلة، فإن هذه الطائرة تستطيع أن تنفذ مناورات مضادة فور إطلاق الصاروخ، وعلى عكس الصاروخ (AIM – 7M) فإن الصاروخ (سايدويندر) هو من نوع (أطلق وانسى) (Fire and Forget).[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]هذا الصاروخ يحتاج إلى الاستحواذ على الهدف بالرؤية البصرية. ويقوم باحث الصاروخ (AIM – 9) تحويل الطاقة الواردة إليه في صورة أشعة تحت الحمراء، يحولها إلى طاقة كهربائية، تستخدم في توجيه الصاروخ، وحتى يكون مستقبل الأشعة الحمراء حساساً، لأي تغيير فإنه يتم تبريده باستمرار.
وتأخذ وحدة التوجيه والقيادة بياناتها ومعلوماتها من مستشعرات جيروسكوبية، تسمح للصاروخ بتوجيه نفسه نحو الهدف، ويتبع الصاروخ مسار (Proportional Navigation). وتعد الشظايا هي السلاح التدميري للصاروخ (AIM – 9).[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]وتأخذ وحدة التوجيه والقيادة بياناتها ومعلوماتها من مستشعرات جيروسكوبية، تسمح للصاروخ بتوجيه نفسه نحو الهدف، ويتبع الصاروخ مسار (Proportional Navigation). وتعد الشظايا هي السلاح التدميري للصاروخ (AIM – 9).[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]1. تطور المقذوف:[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]أحد المقذوفات ذات التأثير الأشد في الغرب. وكان تطوير هذا المقذوف جو/ جو الرفيع غير أمريكي تقريباً، صنع من لا شيء بواسطة فريق صغير جداً في محطة تجارب معدات العينة البحرية في (تشاينالايك).
كان هذا الفريق يعمل بحد أدنى من الإنفاق بإمرة الدكتور ماكلين، وكان أول من عالج موضوع التوجيه الحراري السلبي في العالم وذلك عام 1949.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]كان هذا الفريق يعمل بحد أدنى من الإنفاق بإمرة الدكتور ماكلين، وكان أول من عالج موضوع التوجيه الحراري السلبي في العالم وذلك عام 1949.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]وقد تراكمت الصعوبات أمامه بسبب اختياره لهيكل بقطر 127 مم فقط مما كان يشكل تحدياً كبيراً في عصر الإلكترونيات.
في عام 1951 منحت شركة فيلكو عقداً لصنع رأس مرشد يستند إلى أبحاث الفريق المذكور أعلاه.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]في عام 1951 منحت شركة فيلكو عقداً لصنع رأس مرشد يستند إلى أبحاث الفريق المذكور أعلاه.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]واستمر فريق التوجيه في نيوبورت بيتش (ويدعى فورت إيروسباس أند كوميونيكايشن) ينتج رؤوساً موجهة آلياً لمقذوفات سايدويندر اللاحقة. وتم بنجاح أول إطلاق لمقذوف موجه في 11 سبتمبر 1953، (إكس أأ م ـ ن 7).
وبلغ أول مقذوف إنتاجي مرحلة العمليات الأولية في مايـو 1956، وقد دعته البحرية (ن ـ 27) والقوات الجوية (ج أ ر ـ 8) وفريق التطوير (س دبليو ـ 1).[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]وبلغ أول مقذوف إنتاجي مرحلة العمليات الأولية في مايـو 1956، وقد دعته البحرية (ن ـ 27) والقوات الجوية (ج أ ر ـ 8) وفريق التطوير (س دبليو ـ 1).[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]وكانت هذه المقذوفات الأولى مصنوعة من قطع أنابيب الألمنيوم وكان الرأس الباحث يوضع مع زعانف الضبط والتوجيه في المقدمة، فيما كان الزعانف الثابتة الأربع (التي تشتمل على دوامات مسجلة من نوع رولرون) وتوضع في المؤخرة.
وكانت هذه الدوامات تشبه الجيروسكوب المدار بالهواء وكانت توضع واحدة منها على طرف وكل زعنفة بحيث يديرها التيار الهوائي بسرعة فائقة.
كان المحرك الأولي العامل بالوقود الجاف من صنع هنتر ـ دوجلاس، هركوليس، ونوريس ـ ثرمادور، ومصمماً وفقاً لتصميم مكتب الوقود البحري وقادراً على جعل المقذوف يسارع حتى 2.5 ماخ بظرف 2.2 ثانية.
وكانت ميزة هذا المقذوف تكمن في بساطته، مما كان يعني اعتدالاً في الثمن، وسهولة التلاؤم مع عدة طائرات مختلفة، ونظرياً، إمكانية كبيرة للأداء الجيد في بيئة صعبة وقاسية.
وكان يقال بأنه (يحتوي على أقل من 24 قطعة متحركة)، وعلى (قطع إلكترونية أقل من جهاز الاستقبال اللاسلكي العادي). وبالرغم من ذلك، ومع أن وسيلة التوجيه فيه كانت تعده للعمل على أية مقاتلة، مع أو بدون رادار، فإنه كان معرضاً للخطأ فاقتصر استعماله على الاشتباكات من الخلف في الارتفاعات العالية والرؤية الجيدة.
كان الباحث غير المبرد المصنوع من كبريتيد الرصاص يعطي (معدلاً لاحتمالية الفتك بإصابة واحدة) يقارب 70 % في الأحوال المثالية ولكنه كان معدلاً ضئيلاً للغاية في حال سوء الرؤية أو في الغمام أو المطر وكذلك على الارتفاعات المنخفضة، كما أظهر ميلاً في الاتجاه إلى الشمس أو السماء اللامعة أو انعكاس النور في البحيرات والأنهار.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]وكانت هذه الدوامات تشبه الجيروسكوب المدار بالهواء وكانت توضع واحدة منها على طرف وكل زعنفة بحيث يديرها التيار الهوائي بسرعة فائقة.
كان المحرك الأولي العامل بالوقود الجاف من صنع هنتر ـ دوجلاس، هركوليس، ونوريس ـ ثرمادور، ومصمماً وفقاً لتصميم مكتب الوقود البحري وقادراً على جعل المقذوف يسارع حتى 2.5 ماخ بظرف 2.2 ثانية.
وكانت ميزة هذا المقذوف تكمن في بساطته، مما كان يعني اعتدالاً في الثمن، وسهولة التلاؤم مع عدة طائرات مختلفة، ونظرياً، إمكانية كبيرة للأداء الجيد في بيئة صعبة وقاسية.
وكان يقال بأنه (يحتوي على أقل من 24 قطعة متحركة)، وعلى (قطع إلكترونية أقل من جهاز الاستقبال اللاسلكي العادي). وبالرغم من ذلك، ومع أن وسيلة التوجيه فيه كانت تعده للعمل على أية مقاتلة، مع أو بدون رادار، فإنه كان معرضاً للخطأ فاقتصر استعماله على الاشتباكات من الخلف في الارتفاعات العالية والرؤية الجيدة.
كان الباحث غير المبرد المصنوع من كبريتيد الرصاص يعطي (معدلاً لاحتمالية الفتك بإصابة واحدة) يقارب 70 % في الأحوال المثالية ولكنه كان معدلاً ضئيلاً للغاية في حال سوء الرؤية أو في الغمام أو المطر وكذلك على الارتفاعات المنخفضة، كما أظهر ميلاً في الاتجاه إلى الشمس أو السماء اللامعة أو انعكاس النور في البحيرات والأنهار.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]كان الطيار ينشط الرأس المرشد وينصت لإشاراته عبر سماعاته، وكان هذا الرأس يعطي صوتاً شبيهاً بالدمدمة عندما كان يلتقط هدفاً، وإذا كان مركزاً في موقع ملائم كأن يكون مثلاً خلف أنبوب نفث حام، تصبح الدمدمة ترنيماً حاداً جارحاً ومزعجاً يزداد ارتفاعاً أكثر فأكثر إلى أن يطلق الطيار المقذوف.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]كان في الخمسينيات عدد كبير من (كيوف ـ 80) فايربي وغيرها من الأهداف التي تلقت أولى مقذوفات سايدويندر في أذيالها. غير أنه تبين بكل أسف أن الاشتباكات الحقيقية كانت تجري غالباً مع الأهداف غير المناسبة، أو في أوضاع غير مناسبة، أو في بيئة غير مناسبة.
مع ذلك يبدو أن أعداداً كبيرة من مقذوفات سايدويندر قد أطلقت في أكتوبر 1958 من طائرات (ف ـ 86) التابعة لفورموزا ضد طائرات (ميج ـ 17)، وإنها أصابت بعض هذه الطائرات في يوم واحد، وكانت تلك أول مرة يسمع فيها عن استعمال مقذوف جو/ جو في العمليات الحربية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]مع ذلك يبدو أن أعداداً كبيرة من مقذوفات سايدويندر قد أطلقت في أكتوبر 1958 من طائرات (ف ـ 86) التابعة لفورموزا ضد طائرات (ميج ـ 17)، وإنها أصابت بعض هذه الطائرات في يوم واحد، وكانت تلك أول مرة يسمع فيها عن استعمال مقذوف جو/ جو في العمليات الحربية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]بلغ مجموع ما أنتج من المقذوفات الأساسية رقماً مذهلاً قارب 81000 صنعت على ثلاث نسخات متشابهة تقريباً عرفت حسب تسميات 1962 بنسخات (أ آي م - 9) و(- 9) و(- 9 ب)، وكانت كلها تقريباً بشكل (- 9 ب).
وقد أنتجت حوالي نصفها شركة فيلكو (فورد)، والنصف الآخر شركة (إيثون)، كما أنتجت 15000 مقذوف بواسطة مجموعة شركات أوروبية أشرفت عليها شركة (ب ج ت) الألمانية التي أعطت في أواخر الستينات لكل مقذوف أوروبي رأساً باحثاً جديداً من تصميمها عرف بتسمية (ف ج دبليو/ 2)، كان لمقدمة هذا الرأس قبة من السيليكون بدلاً من الزجاج، وكان له باحث مبرد وإلكترونيات شبه موصلة، مما زاد في أدائه وجعله قادراً على الانقضاض على الهدف في أسوأ الظروف.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]وقد أنتجت حوالي نصفها شركة فيلكو (فورد)، والنصف الآخر شركة (إيثون)، كما أنتجت 15000 مقذوف بواسطة مجموعة شركات أوروبية أشرفت عليها شركة (ب ج ت) الألمانية التي أعطت في أواخر الستينات لكل مقذوف أوروبي رأساً باحثاً جديداً من تصميمها عرف بتسمية (ف ج دبليو/ 2)، كان لمقدمة هذا الرأس قبة من السيليكون بدلاً من الزجاج، وكان له باحث مبرد وإلكترونيات شبه موصلة، مما زاد في أدائه وجعله قادراً على الانقضاض على الهدف في أسوأ الظروف.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]ببلوغ عام 1962 كان (س دبليو ـ أ سي) يستعمل على نسختين (أ آي م – 9 سي) تنتجها موتورولا، و(- 9 - د) تنتجها فورد. استعملت هذه السلاسل لأول مرة محرك روكتداين (علامة 36) العامل بالوقود الجاف والذي يعطي مدى أطول، وهيكلاً جديداً بمقدمة مستهدفة، وأسطح تحكم ذات وتر طويل وحافات أمامية أشد انسياباً على زعانف الذيل، وجهاز توجيه جديداً.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]أنتجت موتورولا نسخة (- 9 سي) لاستعمالها على طائرة (ف – 8) كروسيدر، وزودتها بتوجيه راداري نصف إيجابي متآلف مع رادار ماجنافوكس (أ ب كيو – 94)، غير أنه لأسبـاب متعـددة، لـم يكـن أداء هذه النسخة حسناً فسحبت من الخدمة خلافاً للنسخة (- 9 د) التي جعل منها أدائها المقبول أساساً لعدة نسخات لاحقة.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]والمقذوف (م آي م ـ 72 سي) شابرال. كان لجهاز التوجيه الجديد قبة مصنوعة من فلوريد المغنيسيوم، ورأس باحث يبرد بالأوزوت (النيتروجين)، ومجال رؤية أصغر، وشبيكة أعلى سرعة، ومقدرة تعقب أسرع. وكان لجهاز السيطرة والضبط زعانف أوسع يمكن نزعها، ومشغلات قوية يغذيها مولد كهربائي غازي يعمل لفترة أطول. واستبدل الرأس الحربي القديم (4.54 كجم) من صمامته الحرارية السلبية برأس جديد (10. 2 كجم) مستدير عاصف/ متشظ من نوع الأنبوب المتواصل تفجره صمامة تقاربية حرارية أو ذات تردد عال.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]أما (أ آي – 9 إ)، فقد زود برأس باحث من نوع فورد حُسن كثيراً، يبرد بطريقة (بلتية) الحرارية الكهربائية، وزيدت أيضاً سرعة تعقبه، وزود بإلكترونيات وعدة أسلاك جديدة مما زاد في نطاق مدى اشتباكه خاصة على الارتفاعات المنخفضة. وزود (أ آي م – 9 ج) بما دعي (نسق التقاط موسع لمقذوف سايدويندر)، وهو عبارة عن باحث (9 د) محسن.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]ثم جاء (9 هـ) فتخطاه، إذ استعملت فيه الإلكترونيات المجسمة، وزيدت أيضاً سرعة تعقبه، وزود بأسطح تحكم مزدوجة التثليث لها مشغلات أقوى مما وفر له قدرة على المناورة أعلى من قدرة مقذوفات سايدويندر السابقة، وإمكانية لا بأس بها للعمل في جميع الأحوال الجوية. أما (أ آي م ـ 9 ج)، فكان عبارة عن (9 ب) أو (9 إ) أعيد بناؤه بعد أن زود بإلكترونيات مجسمة جزئياً وأسطح تحكم مزدوجة التثليث أقوى ويمكن نزعها، ومولد كهربائي غازي يعمل لفترة أطول.
وقد ضحى فيه بالمدى في سبيل زيادة تسارعه للحاق بالأهداف السريعة، ثم جاءت نسختا (ج – 1) و (ج – 3) محسنتين أو جديدتين كلياً.
وكان سايدويندر (9 ل) آخر السلسلة وأخيرها على شبه التأكيد، وقد استجاب فيه مكتب معدات العينة البحري في آخر الأمر لمتطلبات التعاقدين المتواصلة واستفاد من إنجازات شركة (ب ج ت) الألمانية البارزة للعيان، فركب الرأس الباحث المتفوق الذي طورته هذه الشركة لصالح مقذوف فايبر على (9 ل) ليعطي ما سمي بالاسكا، وهو مقذوف استعملته ألمانيا فقط كاحتياط في حالة عدم نجاح (9 ل)، ولكن هذا الأخير صار الآن في مرحلة الإنتاج الكامل، وهو مزود بزعانف مثلثة مسننة، وجهاز توجيه جديد كلياً (انظر الجدول)، ورأس حربي مستدير عاصف/ متشظ مغمد في غشاء من القضبان المصنعة وتقدحه صمامة تقاربية جديدة يقوم فيها طوق من ثماني صمامات ثنائية ليزرية من أرسنيد الجاليوم بعملية البث، وطوق من الصمامات الثنائية الضوئية من السيليكون بعملية الاستقبال.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]وقد ضحى فيه بالمدى في سبيل زيادة تسارعه للحاق بالأهداف السريعة، ثم جاءت نسختا (ج – 1) و (ج – 3) محسنتين أو جديدتين كلياً.
وكان سايدويندر (9 ل) آخر السلسلة وأخيرها على شبه التأكيد، وقد استجاب فيه مكتب معدات العينة البحري في آخر الأمر لمتطلبات التعاقدين المتواصلة واستفاد من إنجازات شركة (ب ج ت) الألمانية البارزة للعيان، فركب الرأس الباحث المتفوق الذي طورته هذه الشركة لصالح مقذوف فايبر على (9 ل) ليعطي ما سمي بالاسكا، وهو مقذوف استعملته ألمانيا فقط كاحتياط في حالة عدم نجاح (9 ل)، ولكن هذا الأخير صار الآن في مرحلة الإنتاج الكامل، وهو مزود بزعانف مثلثة مسننة، وجهاز توجيه جديد كلياً (انظر الجدول)، ورأس حربي مستدير عاصف/ متشظ مغمد في غشاء من القضبان المصنعة وتقدحه صمامة تقاربية جديدة يقوم فيها طوق من ثماني صمامات ثنائية ليزرية من أرسنيد الجاليوم بعملية البث، وطوق من الصمامات الثنائية الضوئية من السيليكون بعملية الاستقبال.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]من المنتظر أن يتم صنع حوالي 16000 مقذوف (9 د) حتى 1983، مع ما لا يقل عن 9000 مقذوف ينتظر أن تصنعها مجموعة أوروبية جديدة بقيادة شركة (ب ج ت)، وتضم هذه المجموعة في الوقت الحالي بريطانيا وربما السويد.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]ومن الدول المستخدمة للنسخات أولي:
الأرجنتين، استراليا، البرازيل، بريطانيا، كندا، تشيلي، الدنمرك، ألمانيا الغربية (سابقاً)، الكويت، ماليزيا، هولندا، النرويج، باكستان، الفلبين، البرتغال، المملكة العربية السعودية، سنغافورة، أسبانيا، السويد، تايوان، تونس، تركيا.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الأرجنتين، استراليا، البرازيل، بريطانيا، كندا، تشيلي، الدنمرك، ألمانيا الغربية (سابقاً)، الكويت، ماليزيا، هولندا، النرويج، باكستان، الفلبين، البرتغال، المملكة العربية السعودية، سنغافورة، أسبانيا، السويد، تايوان، تونس، تركيا.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]وفي خلال عمليات عاصفة الصحراء، استخدمت أنواع من الصواريخ (AIM – 9) التي تستخدم مستشعرات إيجابية ضوئية، لإحداث الانفجار التدميري، ويعمل المفجر (Fuze) إما بالاصطدام المباشر، أو عند الاقتراب من الهدف. وجميع أنواع الصواريخ (AIM – 9) تستخدم محركات صاروخية دافعة (All Booste) ذات عبوة جافة.

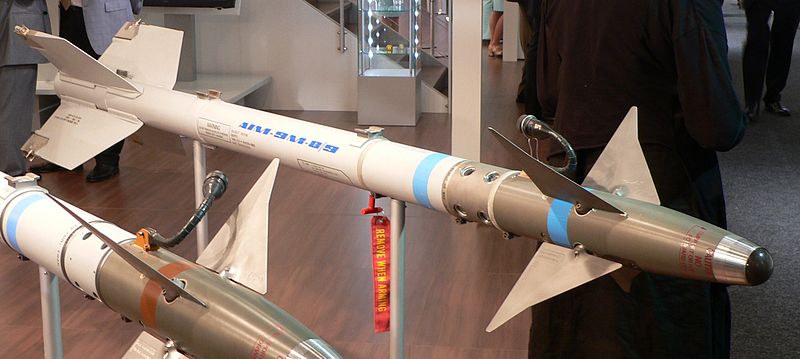

الصاروخ (AIM – 9M) هو أحدث أنواع الصاروخ سايدويندر، ويتميز برأسه الباحثة، الأكثر حساسية للأشعة تحت الحمراء علاوة على تفوقه العام في باقي الخصائص مما يجعله يلتقط إشارات الأشعة تحت الحمراء المنبعثة من الهدف من زوايا متعددة أمامية وجانبية، ويمكنه من تنفيذ المرواح المناسب لتدميرها.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الصاروخ (AIM – 9M) هو أحدث أنواع الصاروخ سايدويندر، ويتميز برأسه الباحثة، الأكثر حساسية للأشعة تحت الحمراء علاوة على تفوقه العام في باقي الخصائص مما يجعله يلتقط إشارات الأشعة تحت الحمراء المنبعثة من الهدف من زوايا متعددة أمامية وجانبية، ويمكنه من تنفيذ المرواح المناسب لتدميرها.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]بلد المنشأ:
الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]3. الاستخدام:
صاروخ جو/ جو يوجه رادارياً، وبالأشعة تحت الحمراء.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]صاروخ جو/ جو يوجه رادارياً، وبالأشعة تحت الحمراء.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]4. الدولة المستخدِمة:
الولايات المتحدة الأمريكية، ودول حلف شمال الأطلسي.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الولايات المتحدة الأمريكية، ودول حلف شمال الأطلسي.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]المصنعون Manufacturers:
الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]·الصاروخ الموجه جو/ جو ALM - 120 A AMRAAM
Advanced Range Air - To - Air Missile[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]Advanced Range Air - To - Air Missile[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]
[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]هو جيل جديد من الصواريخ جو/ جو، الموجه بالرادار، ذو عبوة شديدة الانفجار، شديدة التفتت. والصاروخ (AIM – 120)يعمل في جميع الأجواء، ضد الأهداف الأبعد من مدى الرؤية (Beyond Visual Range).
ويعد امتداد للصاروخ (AIM – 7). ولكن يتميز (AIM – 120) بسرعته العالية، وصغر حجمه، وخفة وزنه عما سبقه من الصواريخ. كما أن له إمكانيات كبيرة، ضد الأهداف التي تطير على الارتفاعات المنخفضة.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]ويعد امتداد للصاروخ (AIM – 7). ولكن يتميز (AIM – 120) بسرعته العالية، وصغر حجمه، وخفة وزنه عما سبقه من الصواريخ. كما أن له إمكانيات كبيرة، ضد الأهداف التي تطير على الارتفاعات المنخفضة.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]ويستخدم الصاروخ في مرواحه إلى أهدافه، مزيج من أشعة الرادار الإيجابية، ووحدة جيروسكوبية، ويؤدي هذا مع وحدة معالجة المعلومات، بالصاروخ (AIM – 120)، أن يكون أقل اعتماداً على الطائرة المقاتلة من أنواع الصواريخ السابقة، مما يجعل هذا الصاروخ ذو إمكانيات (Fire and Forget) إذا يمكن الطيار من القيام بمناورات مضادة، فور إطلاقه للصاروخ، بينما يقوم الصاروخ بتوجيه نفسه إلى هدفه.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]1. بلد المنشأ:
الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]2. الاستخدام:
صاروخ جو/ جو موجه بالأشعة الرادارية والأجهزة الجيروسكوبية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]صاروخ جو/ جو موجه بالأشعة الرادارية والأجهزة الجيروسكوبية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]3. الدول المستخدٍمة:
الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]المصنعون Manufacturers:
الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الولايات المتحدة الأمريكية.[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]وأيضا تستطيع هذه الطائرة حمل القذائف الموجهة ليزريا من نوع JDAM...إلخ[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]المحرك
محرك هذه الطائرة من نوع F136 من صنع General Electric / Rolls-Royce[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]محرك هذه الطائرة من نوع F136 من صنع General Electric / Rolls-Royce[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]
[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]أخيرا لا تعتبر هذه الطائرة من أسرع خمسين طائرة في العالم إذ تبلغ سرعتها 1.6 ماخ[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT][FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]الدول المستخدمة لهذه الطائرة :
الولايات المتخدة الامريكية ، بريطانيا ، وتشارك كل من هولندا وإيطاليا وكندا الودنمارك وتركيا وإسرائيل في تكاليف التصاميم تمهيدا للتعاقد على أعداد من النماذج المختلفة[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica][/FONT]الولايات المتخدة الامريكية ، بريطانيا ، وتشارك كل من هولندا وإيطاليا وكندا الودنمارك وتركيا وإسرائيل في تكاليف التصاميم تمهيدا للتعاقد على أعداد من النماذج المختلفة[/FONT]
[FONT=tahoma, verdana, geneva, lucida, 'lucida grande', arial, helvetica]خوذة الطيار
تختلف خوذة طيار F-35 عن باقي الخوذات وهي من صنع إسرائل[/FONT]
