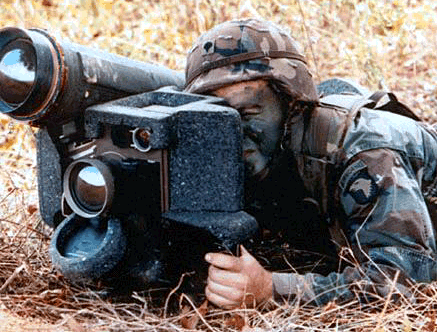

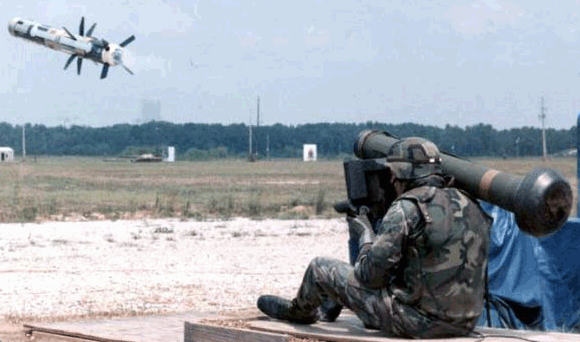

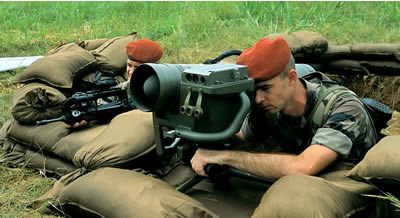

سلاح جافلين المضاد للدبابات سلاح محمول حيث تم استبدال السلاح M47 دراغون المضاد للدبابابت به ويستخدمه الجيش الأمريكي منذ العام 1994 وانتج منه 9000 قذيفة ولدى بريطانيا 144 قذيفة منه وتعمل على استبدال نظام صواريخ ميلان به كما لدى تايوان 60 قاذف منه مع 360 قذيفة وكذلك الأردن وليتوتنياب 30 قاذف و110 قذيفة وأستراليا أكثر من 92 قاذف و 600 قذيفة وكذلك نيوزلاندا والنرويج وايرلندا وكندا ومؤخرا اشترت دولة الامارات 100 قاذف منه مع ألف قذيفة

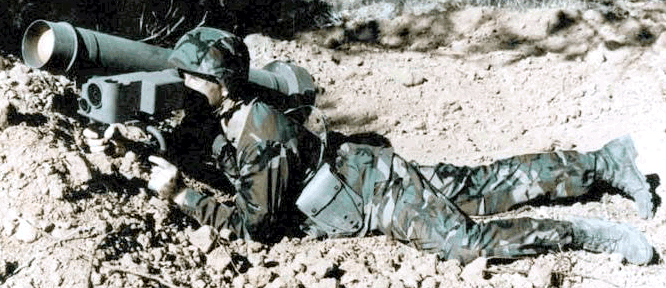

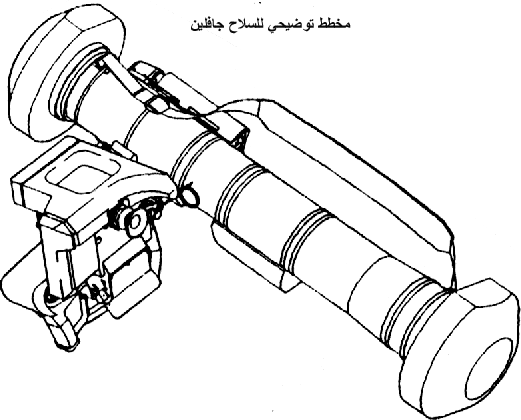

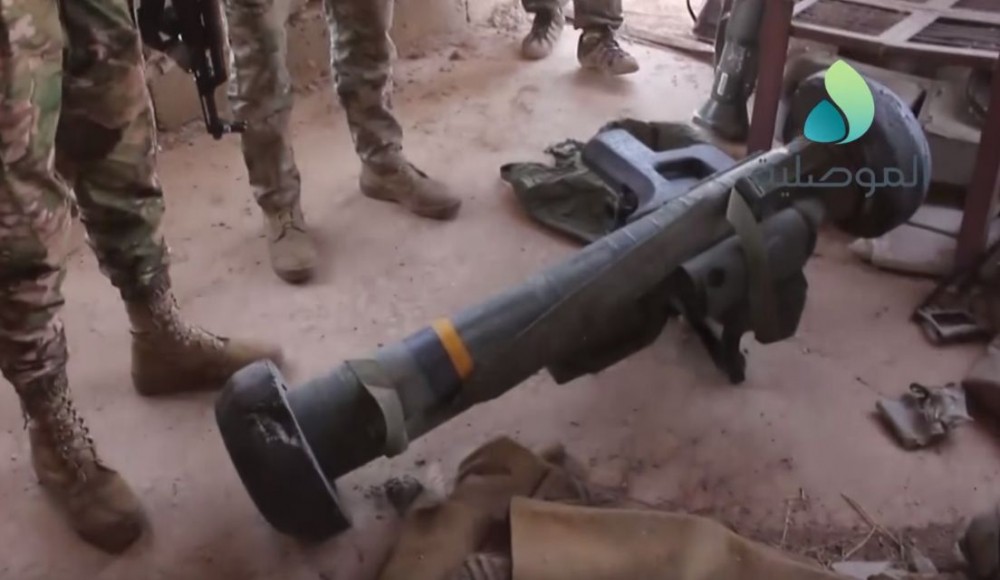

يتألف نظام العمل فيه من القاذف المسمى LCU والقذيفة
يبلغ وزن القاذف 6.4 كغ ويحوي على الواقية ووحدة التحكم بالاطلاق ومنظار رؤية حراري لليل نهاري يكبر بمقدار 4 مرات نهارا ومن 4 الى 9 مرات ليلا
يبلغ مدى القذيفة 2500 متر وتعتمد مبدأ أطلق وانس حيث يتم توجيها بواسطة الموجه الذاتي الذي يعتمد على الصورة المأخوذة بالأشعة تحت الحمراء للهدف
The missile is equipped with an imaging infrared seeker which is based on a cadmium mercury telluride (CdHgTe) 64 x 64 staring focal plane array in the eight to twelve micron waveband

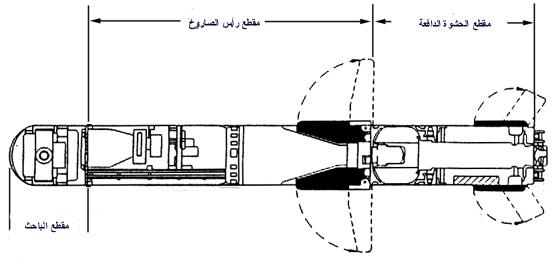

نظام دفع القذيفة يتكون من مرحلتين والمادة الدافعة فيه صلبة تعطي القذيفة الحد الأدنى من الدخان وانطلاق لطيف للقذيفة معطيا ارتداد ضعيف لأنبوب الاطلاق
زمن التجهيز واطلاق النار أقل من 30 ثانية وزمن رمي القذيفة التالية أقل من عشرين ثانيةحيث تثبت القذيفة في انبوب الاطلاق ويقوم الرامي بالتسديد بالمنظار على الهدف واضعا مؤشر التسديد فوق صورة الهدف حيث يتم عندها نقل صورة الهدف آليا الى ملاحق الهدف في القذيفة قبل اصدار أمر الاطلاق
يمكن الاطلاق من من داخل بناء او مكان مغطى على ان يتم اظهار القذيفة
الحشوة الدافعة كبيرة في المرحلة الثانية حيث تدفع القذيفة نحو الأمام الى الهدف
نوعين للاطلاق الرمي المباشر او من الأعلى ويتم الرمي المباشر عندما الهدف مغطى او ضمن بناء او ملجأ او ضد المروحيات

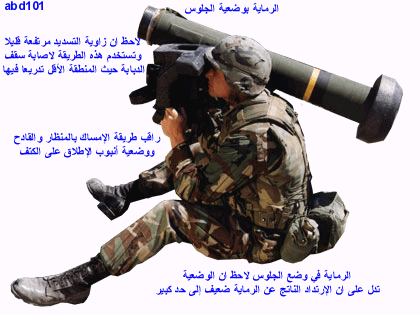

ام الرمي من الأعلى فيستخدم ضد الدبابات حيث في هذه الحالة ينقض الصاروخ على الدبابة ليتم الاختراق من سطح الدبابة الذي يعتبر النقطة الأقل تدريعا من باقي أجزائها
وتكون زاوية الاطلاق في هذه الحالة 18 درجة لتصل الى ارتفاع 150 متر في هذا النمط من الرمي بينما يكون ارتفاعها في نمط الرمي المباشر 50 متر

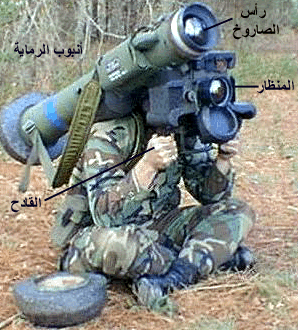

يتكون النظام من القذيفة وأنبوب الاطلاق المركب عليه آلية القدح ومنظار التسديد الليلي النهاري والدريئة ويوجد ضمن الأنبوب ملحقات الكترونية و جهز الضبط ويوجد بطارية قابلة للاستبدال تؤمن التغذية الكهربائية اللازمة
جهاز الرؤية الليلي يستطيع تمييز الأشياء غير المرئية لعين الانسان ويستقبل الأشعة تحت الحمراء المنبعثة من الهدف حيث يقوم بتحويل الأشعة المستقبلة الى صورة مرئية للرامي يستطيع من خلالها الرامي من تحديد الأهداف المعادية المدرعة
المواصفات:
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
اختراق الدروع حتى سماكة 600 مم وللقذيفة نوع 148 a يبلغ الاختراق حتى 800 مم
يمكن حمله وعدد الطاقم 2
الحد الأدنى للرمي المباشر 50 متر وللرمي على أعلى الهدف يصبح الحد الأدنى للرمي 150 متر
مواصفات المنظار
الوزن : 6.4 كغ
قوة التكبير النهارية 4 مرات
قوة التكبير الليلية : 4 و 9 مرات
يمكن لبطاريته العمل مدة 4 ساعات متواصلة
نوع البطارية من الليثيوم نموذج BA5590
مواصفات القذيفة
الوزن : 11.8 كغ
الطول : 1081.2 مم
القطر : 126.9 مم
مدى القذيفة : 2500 متر
الراس :TANDEM SHAPED CHARGE
الحشوة الدافعة : وقود صلب بمرحلتين
مواصفات انبوب الإطلاق :
الوزن 4.1 كغ
الطول : 1198متر
القطر : 142.1 متر

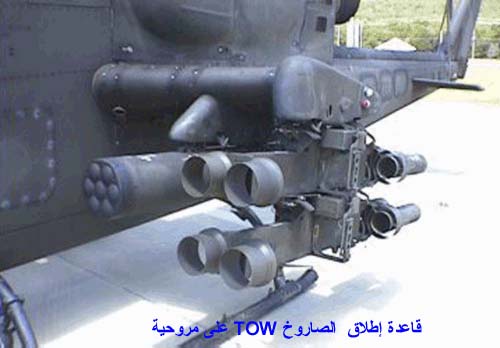

يمكن إطلاق القذيفة من سطح الأرض باستخدام أنبوب مثبت على منصب أو محمول على عربة ويمكن أن يكون هذا الأنبوب مفرد أو مزدوج أو رباعي كما يمن أن يستخدم من قبل القوات المحمولة جوا باستخدام الطائرات المروحية كالكوبرا AH-1 وال هيوياي UH-1 وال هيوز
قذيفة التاو ويمكن إطلاق ثلاث قذائف خلال (90 ) ثانية ويستخدم لتدمير الدبابات بشكل رئيسي وكذلك العربات غير المدرعة ومنصات إطلاق الصواريخ والطاقم العامل عليها وضد الملاجئ وفي مختلف الظروف الجوية وهو سلاح أمريكي تستخدمه العديد من البلدان منها إيران حيث استخدمته ضد الدبابات العراقية عام 1980(النموذج TOW) كما تستخدمه كثير من الدول مثل بريطانيا السويد سنغافورة كينيا اليابان الفلبين النرويج بلجيكا ايطاليا جنوب أفريقيا تايوان تايلاند جنوب أفريقيا تركيا كوريا الجنوبية الأردن السعودية الكويت الباكستان والصهاينة في فلسطين اضافةللبلد المصنع أمريكا
يتم تسديد القذيفة من قبل الرامي باستخدام منظار ويكون للقذيفة مرحلتين محرك صاروخي بحشوة دافعة صلبة
يتابع الرامي مشاهدة وملاحقة الهدف من خلال المنظار ويتم إرسال أوامر التوجيه من قبل كومبيوتر التوجيه باستخدام سلكين ملفوفين على بكرة في مؤخرة القذيفة ويتصلان من جهة أخرى بوحدة التحكم للقذيفة
حالما يتم الإطلاق وخلال (0.05) ثانية تخرج القذيفة من الأنبوب نتيجة عمل المحرك الصاروخي وتنبسط أجنحة التوازن الموجودة في وسط الصاروخ وهي مستطيلة الشكل بحواف مائلة وعددها أربعة وأجنحة التحكم الموجودة في ذيل الصاروخ وعددها أربعة كذلك مستطيلة الشكل وبعد أن يصل الصاروخ إلى مسافة الأمان يشتعل وقود الصاروخ الصلب (المرحلة الثانية من الحشوة الدافعة لهذا النوع من الصاروخ) والذي يؤدي إلى تسريع الصاروخ ووصوله إلى سرعة تقدر ب (0.9 ) ماك وتصل سرعة الصاروخ المقذوف من المروحيات عند ارتطامه بالهدف 280 م/ثا
مدخنة الصاروخ جانبية حيث يتم استعمال مؤخرة الصاروخ لخروج سلك التوجيه
بعد الإطلاق يجب على الرامي الحرص على تثبيت المنظار على الهدف المطلوب حيث تقوم مجموعة القيادة والتوجيه الملحقة بمنصة الإطلاق وبشكل آلي متابعة توجيه الصاروخ إلى الهدف وتصحيح مساره حيث يتم إرسال هذه الأوامر عبر سلكي التوجيه
يمكن لهذا الصاروخ من اختراق درع بسماكة (600)مم (يمكن أن تصل في النموذج TOW 2A المضاد للدروع المحمية بدروع ارتدادية متفجرة إلى (1000)مم حيث في هذا الصنف يكون ذو رأس مزدوج يعمل بالتتالي) والحد الأدنى للرماية (65 ) متر والأقصى _(3000) متر وذلك للنوع BGM-71A
ويتم التحكم بالقذيفة بمنارة حرارية عالية الكثافة للدلالة على موقع الصاروخ والتي تزود مصدر الملاحقة بموجة طويلة تحت الحمراء وإشارات XENON للموجة القصيرة
نظام الملاحقة المزدوج هذا يزيد من مقاومة الأشعة الضوئية والأمواج تحت الحمراء(This dual-tracking system provides increased resistance to electro-optical and infrared countermeasures.)
قذيفة TOW 2A المضادة للدروع :
تستخدم لاختراق الدروع المحمية بدروع متفجرة ارتدادية (ERA) (explosive reactive armour)
هذه القذيفة مكونة من رأسين متتاليين الأول بحشوة صغيرة لتعطيل وتفجير الدرع الارتدادي المتفجر للدبابة والرأس الثاني الرئيسي يقوم بعد ذلك بمهمة اختراق الدرع الرئيسي للدبابة وتصل قدرة الاختراق إلى (1000) مم
قذيفة TOW 2Aالمضادة للملاجئ:
تستخدم لتدمير الملاجئ الحصينة والخرسانة المدنية ويبلغ مدى القذيفة 3750 متر
TOW 2B ANTI-TANK MISSILE:
تطير على مستوى منخفض فوق الأرض في نظام الهجوم من الأعلى حيث يوجد طرق أخرى للرمي المباشر
تمتاز هذه القذيفة بوجود حساسين يعملان معا أحدهما ليزري لقياس وعورة مسار القذيفة (الارتفاعات والانخفاضات على مسار القذيفة أثناء طيرانها باتجاه الهدف ) وحساس مغناطيسي لتحديد كتلة معدن الدبابة وكذلك بمقطع رأس جديد يشبه القذيفة A2 لكن ليس لها رأس مسبار ممتد
كما أنها لها نموذجين انفجاريين لرأس الاختراق المصنوع من التانتاليون (EFP) أحدهما لاختراق والثاني لزيادة قوة الضربة وصممت مادة الرأس لتوليد شرر داخل الملجأ بعد اختراقه
TOW 2B AERO ANTI-TANK MISSILE
مجال القذيفة 4.5 كم ولها زمن طيران أطول بثواني قليلة عن زمن طيران النموذج TOW 2B ذو المجال 3.75 كم كما أن لهذا النوع رأس خاص ايرو ديناميكي لتأمين الاستقرار لقذيفة أثناء طيرانها وعدم تأثرها بتأثيرات الرياح
TOW 2B RF ANTI-TANK MISSILE
في هذا النوع يتم الاستغناء عن الأسلاك بالتوجيه ويتم الاعتماد على الأمواج الراديوية (يثبت على المروحيات ويتم التحكم به باستخدام أمواج ذات طول ملميتري) لنقل اوامر التحكم ذات تعديل أحادي الاتجاه
TOW-FF FIRE AND FORGET MISSILE
يعتمد هذا النوع على مبدأ أطلق وانس حيث تعتمد القذيفة على الصورة المأخوذة للهدف بالأشعة تحت الحمراء

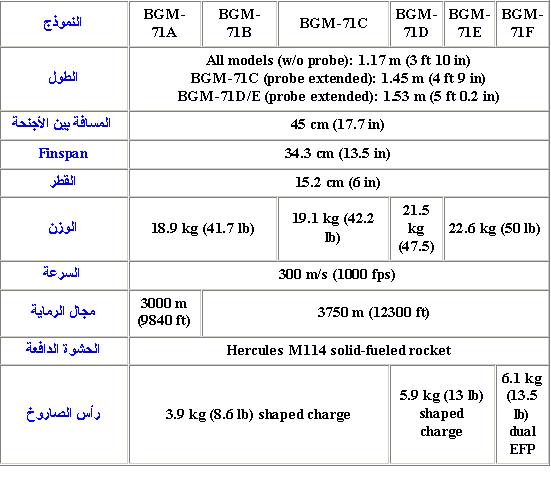

عينات من صواريخ TOW :

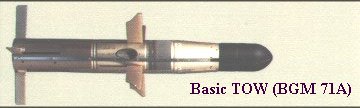

الصاروخ نوع BGM-71A :
هذا النوع عادي ويبلغ قطره 12.5 سم ومداه 3000 متر

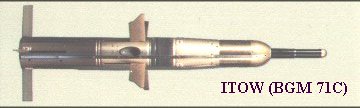

الصاروخ BGM-71C المحسن :
يبلغ قطر الرأس فيه 12.5 سم أضيف إليه رأس ممتد لتحسين الاختراق كما أضيف محرك طيران مساعد لزيادة المدى
الصاروخ BGM-71D TOW2 :

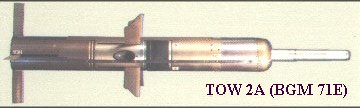

الصاروخ BGM 71E TOW 2A :
في هذا النوع يتم التغلب على مشكلة الدروع الارتدادية
BGM-71F TOW 2B:
صمم هذا النوع للتغلب على تهديد الدروع في عام 1990 ومهاجمة الدبابات من الأعلى حيث يكون مسار القذيفة أعلى قليلا من الهدف وينفجر رأسيه أثناء الانحدار إلى الهدف
TOW Fire-and-Forget (TOW F&F) :
استخدم هذه السلاح في العدوان الأمريكي الأول على العراق واستخدم في الحرب العراقية الإيرانية من قبل وتملك السعودية هذا النوع كما يملكه الصهاينة
يبين المخطط البياني التالي العلاقة بين زمن طيران القذيفة والمسافة التي تقطعها وكذلك بين زمن طيران القذيفة وسرعتها وبقيم تقريبية
يتألف نظام العمل فيه من القاذف المسمى LCU والقذيفة
يبلغ وزن القاذف 6.4 كغ ويحوي على الواقية ووحدة التحكم بالاطلاق ومنظار رؤية حراري لليل نهاري يكبر بمقدار 4 مرات نهارا ومن 4 الى 9 مرات ليلا
يبلغ مدى القذيفة 2500 متر وتعتمد مبدأ أطلق وانس حيث يتم توجيها بواسطة الموجه الذاتي الذي يعتمد على الصورة المأخوذة بالأشعة تحت الحمراء للهدف
The missile is equipped with an imaging infrared seeker which is based on a cadmium mercury telluride (CdHgTe) 64 x 64 staring focal plane array in the eight to twelve micron waveband
نظام دفع القذيفة يتكون من مرحلتين والمادة الدافعة فيه صلبة تعطي القذيفة الحد الأدنى من الدخان وانطلاق لطيف للقذيفة معطيا ارتداد ضعيف لأنبوب الاطلاق
زمن التجهيز واطلاق النار أقل من 30 ثانية وزمن رمي القذيفة التالية أقل من عشرين ثانيةحيث تثبت القذيفة في انبوب الاطلاق ويقوم الرامي بالتسديد بالمنظار على الهدف واضعا مؤشر التسديد فوق صورة الهدف حيث يتم عندها نقل صورة الهدف آليا الى ملاحق الهدف في القذيفة قبل اصدار أمر الاطلاق
يمكن الاطلاق من من داخل بناء او مكان مغطى على ان يتم اظهار القذيفة
الحشوة الدافعة كبيرة في المرحلة الثانية حيث تدفع القذيفة نحو الأمام الى الهدف
نوعين للاطلاق الرمي المباشر او من الأعلى ويتم الرمي المباشر عندما الهدف مغطى او ضمن بناء او ملجأ او ضد المروحيات
ام الرمي من الأعلى فيستخدم ضد الدبابات حيث في هذه الحالة ينقض الصاروخ على الدبابة ليتم الاختراق من سطح الدبابة الذي يعتبر النقطة الأقل تدريعا من باقي أجزائها
وتكون زاوية الاطلاق في هذه الحالة 18 درجة لتصل الى ارتفاع 150 متر في هذا النمط من الرمي بينما يكون ارتفاعها في نمط الرمي المباشر 50 متر
يتكون النظام من القذيفة وأنبوب الاطلاق المركب عليه آلية القدح ومنظار التسديد الليلي النهاري والدريئة ويوجد ضمن الأنبوب ملحقات الكترونية و جهز الضبط ويوجد بطارية قابلة للاستبدال تؤمن التغذية الكهربائية اللازمة
جهاز الرؤية الليلي يستطيع تمييز الأشياء غير المرئية لعين الانسان ويستقبل الأشعة تحت الحمراء المنبعثة من الهدف حيث يقوم بتحويل الأشعة المستقبلة الى صورة مرئية للرامي يستطيع من خلالها الرامي من تحديد الأهداف المعادية المدرعة
المواصفات:
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
اختراق الدروع حتى سماكة 600 مم وللقذيفة نوع 148 a يبلغ الاختراق حتى 800 مم
يمكن حمله وعدد الطاقم 2
الحد الأدنى للرمي المباشر 50 متر وللرمي على أعلى الهدف يصبح الحد الأدنى للرمي 150 متر
مواصفات المنظار
الوزن : 6.4 كغ
قوة التكبير النهارية 4 مرات
قوة التكبير الليلية : 4 و 9 مرات
يمكن لبطاريته العمل مدة 4 ساعات متواصلة
نوع البطارية من الليثيوم نموذج BA5590
مواصفات القذيفة
الوزن : 11.8 كغ
الطول : 1081.2 مم
القطر : 126.9 مم
مدى القذيفة : 2500 متر
الراس :TANDEM SHAPED CHARGE
الحشوة الدافعة : وقود صلب بمرحلتين
مواصفات انبوب الإطلاق :
الوزن 4.1 كغ
الطول : 1198متر
القطر : 142.1 متر

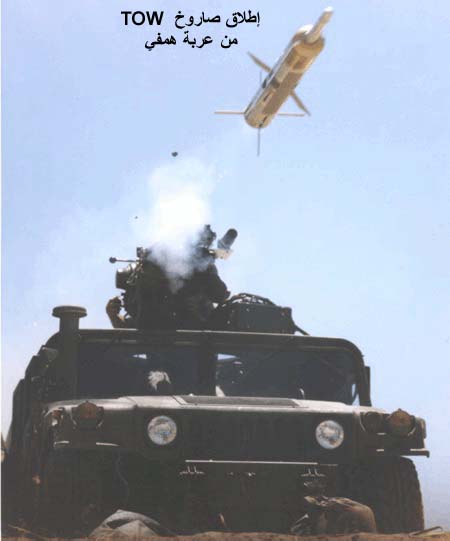

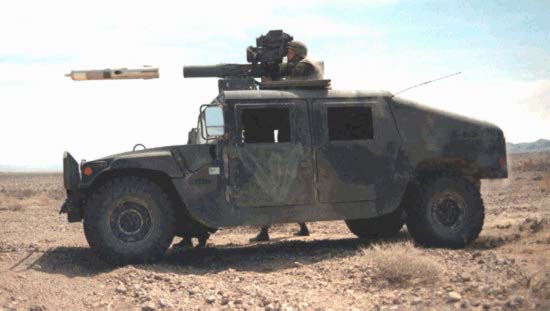

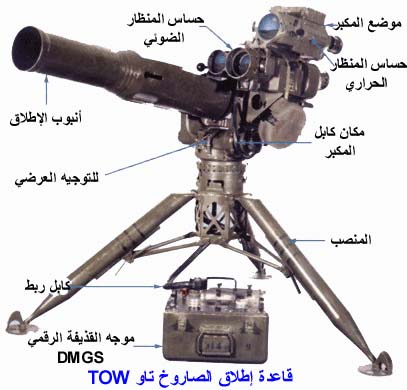

يمكن إطلاق القذيفة من سطح الأرض باستخدام أنبوب مثبت على منصب أو محمول على عربة ويمكن أن يكون هذا الأنبوب مفرد أو مزدوج أو رباعي كما يمن أن يستخدم من قبل القوات المحمولة جوا باستخدام الطائرات المروحية كالكوبرا AH-1 وال هيوياي UH-1 وال هيوز
قذيفة التاو ويمكن إطلاق ثلاث قذائف خلال (90 ) ثانية ويستخدم لتدمير الدبابات بشكل رئيسي وكذلك العربات غير المدرعة ومنصات إطلاق الصواريخ والطاقم العامل عليها وضد الملاجئ وفي مختلف الظروف الجوية وهو سلاح أمريكي تستخدمه العديد من البلدان منها إيران حيث استخدمته ضد الدبابات العراقية عام 1980(النموذج TOW) كما تستخدمه كثير من الدول مثل بريطانيا السويد سنغافورة كينيا اليابان الفلبين النرويج بلجيكا ايطاليا جنوب أفريقيا تايوان تايلاند جنوب أفريقيا تركيا كوريا الجنوبية الأردن السعودية الكويت الباكستان والصهاينة في فلسطين اضافةللبلد المصنع أمريكا
يتم تسديد القذيفة من قبل الرامي باستخدام منظار ويكون للقذيفة مرحلتين محرك صاروخي بحشوة دافعة صلبة
يتابع الرامي مشاهدة وملاحقة الهدف من خلال المنظار ويتم إرسال أوامر التوجيه من قبل كومبيوتر التوجيه باستخدام سلكين ملفوفين على بكرة في مؤخرة القذيفة ويتصلان من جهة أخرى بوحدة التحكم للقذيفة
حالما يتم الإطلاق وخلال (0.05) ثانية تخرج القذيفة من الأنبوب نتيجة عمل المحرك الصاروخي وتنبسط أجنحة التوازن الموجودة في وسط الصاروخ وهي مستطيلة الشكل بحواف مائلة وعددها أربعة وأجنحة التحكم الموجودة في ذيل الصاروخ وعددها أربعة كذلك مستطيلة الشكل وبعد أن يصل الصاروخ إلى مسافة الأمان يشتعل وقود الصاروخ الصلب (المرحلة الثانية من الحشوة الدافعة لهذا النوع من الصاروخ) والذي يؤدي إلى تسريع الصاروخ ووصوله إلى سرعة تقدر ب (0.9 ) ماك وتصل سرعة الصاروخ المقذوف من المروحيات عند ارتطامه بالهدف 280 م/ثا
مدخنة الصاروخ جانبية حيث يتم استعمال مؤخرة الصاروخ لخروج سلك التوجيه
بعد الإطلاق يجب على الرامي الحرص على تثبيت المنظار على الهدف المطلوب حيث تقوم مجموعة القيادة والتوجيه الملحقة بمنصة الإطلاق وبشكل آلي متابعة توجيه الصاروخ إلى الهدف وتصحيح مساره حيث يتم إرسال هذه الأوامر عبر سلكي التوجيه
يمكن لهذا الصاروخ من اختراق درع بسماكة (600)مم (يمكن أن تصل في النموذج TOW 2A المضاد للدروع المحمية بدروع ارتدادية متفجرة إلى (1000)مم حيث في هذا الصنف يكون ذو رأس مزدوج يعمل بالتتالي) والحد الأدنى للرماية (65 ) متر والأقصى _(3000) متر وذلك للنوع BGM-71A
ويتم التحكم بالقذيفة بمنارة حرارية عالية الكثافة للدلالة على موقع الصاروخ والتي تزود مصدر الملاحقة بموجة طويلة تحت الحمراء وإشارات XENON للموجة القصيرة
نظام الملاحقة المزدوج هذا يزيد من مقاومة الأشعة الضوئية والأمواج تحت الحمراء(This dual-tracking system provides increased resistance to electro-optical and infrared countermeasures.)

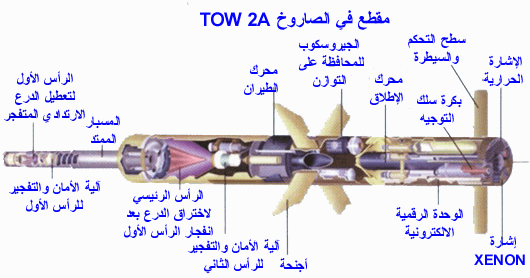

قذيفة TOW 2A المضادة للدروع :
تستخدم لاختراق الدروع المحمية بدروع متفجرة ارتدادية (ERA) (explosive reactive armour)
هذه القذيفة مكونة من رأسين متتاليين الأول بحشوة صغيرة لتعطيل وتفجير الدرع الارتدادي المتفجر للدبابة والرأس الثاني الرئيسي يقوم بعد ذلك بمهمة اختراق الدرع الرئيسي للدبابة وتصل قدرة الاختراق إلى (1000) مم
قذيفة TOW 2Aالمضادة للملاجئ:
تستخدم لتدمير الملاجئ الحصينة والخرسانة المدنية ويبلغ مدى القذيفة 3750 متر
TOW 2B ANTI-TANK MISSILE:
تطير على مستوى منخفض فوق الأرض في نظام الهجوم من الأعلى حيث يوجد طرق أخرى للرمي المباشر
تمتاز هذه القذيفة بوجود حساسين يعملان معا أحدهما ليزري لقياس وعورة مسار القذيفة (الارتفاعات والانخفاضات على مسار القذيفة أثناء طيرانها باتجاه الهدف ) وحساس مغناطيسي لتحديد كتلة معدن الدبابة وكذلك بمقطع رأس جديد يشبه القذيفة A2 لكن ليس لها رأس مسبار ممتد
كما أنها لها نموذجين انفجاريين لرأس الاختراق المصنوع من التانتاليون (EFP) أحدهما لاختراق والثاني لزيادة قوة الضربة وصممت مادة الرأس لتوليد شرر داخل الملجأ بعد اختراقه
TOW 2B AERO ANTI-TANK MISSILE
مجال القذيفة 4.5 كم ولها زمن طيران أطول بثواني قليلة عن زمن طيران النموذج TOW 2B ذو المجال 3.75 كم كما أن لهذا النوع رأس خاص ايرو ديناميكي لتأمين الاستقرار لقذيفة أثناء طيرانها وعدم تأثرها بتأثيرات الرياح
TOW 2B RF ANTI-TANK MISSILE
في هذا النوع يتم الاستغناء عن الأسلاك بالتوجيه ويتم الاعتماد على الأمواج الراديوية (يثبت على المروحيات ويتم التحكم به باستخدام أمواج ذات طول ملميتري) لنقل اوامر التحكم ذات تعديل أحادي الاتجاه
TOW-FF FIRE AND FORGET MISSILE
يعتمد هذا النوع على مبدأ أطلق وانس حيث تعتمد القذيفة على الصورة المأخوذة للهدف بالأشعة تحت الحمراء

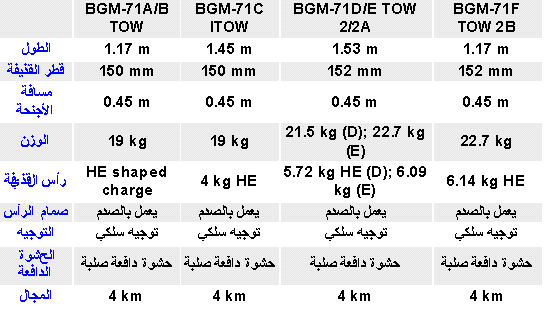

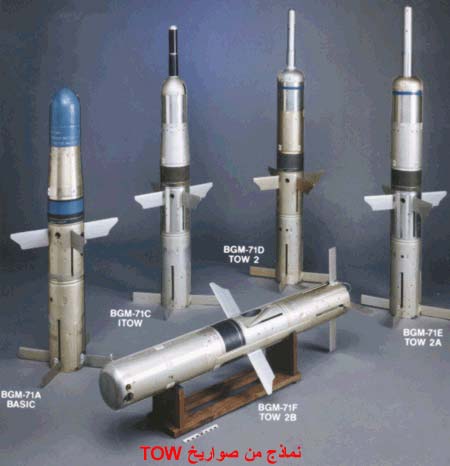

عينات من صواريخ TOW :
الصاروخ نوع BGM-71A :
هذا النوع عادي ويبلغ قطره 12.5 سم ومداه 3000 متر
الصاروخ BGM-71C المحسن :
يبلغ قطر الرأس فيه 12.5 سم أضيف إليه رأس ممتد لتحسين الاختراق كما أضيف محرك طيران مساعد لزيادة المدى

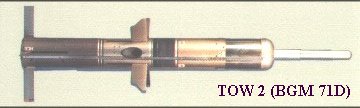

الصاروخ BGM-71D TOW2 :
تم تحسين وتطوير هذه السلسلة (TOW 2, TOW 2A )من ناحية البنية والقذيفة حيث تم تحسين الحشوة الدافعة لمحرك الطيران وتحسين عملية القيادة بإضافة منارة حرارية(thermal beacon ) للدلالة على الصاروخ مما يسهل عملية مراقبته في الأجواء الكثيفة الغبار والدخان كما يبلغ قطر الرأس فيه 15 سم وله رأس اضافي ممتد
الصاروخ BGM 71E TOW 2A :
في هذا النوع يتم التغلب على مشكلة الدروع الارتدادية
BGM-71F TOW 2B:
صمم هذا النوع للتغلب على تهديد الدروع في عام 1990 ومهاجمة الدبابات من الأعلى حيث يكون مسار القذيفة أعلى قليلا من الهدف وينفجر رأسيه أثناء الانحدار إلى الهدف
TOW Fire-and-Forget (TOW F&F) :
استخدم هذه السلاح في العدوان الأمريكي الأول على العراق واستخدم في الحرب العراقية الإيرانية من قبل وتملك السعودية هذا النوع كما يملكه الصهاينة

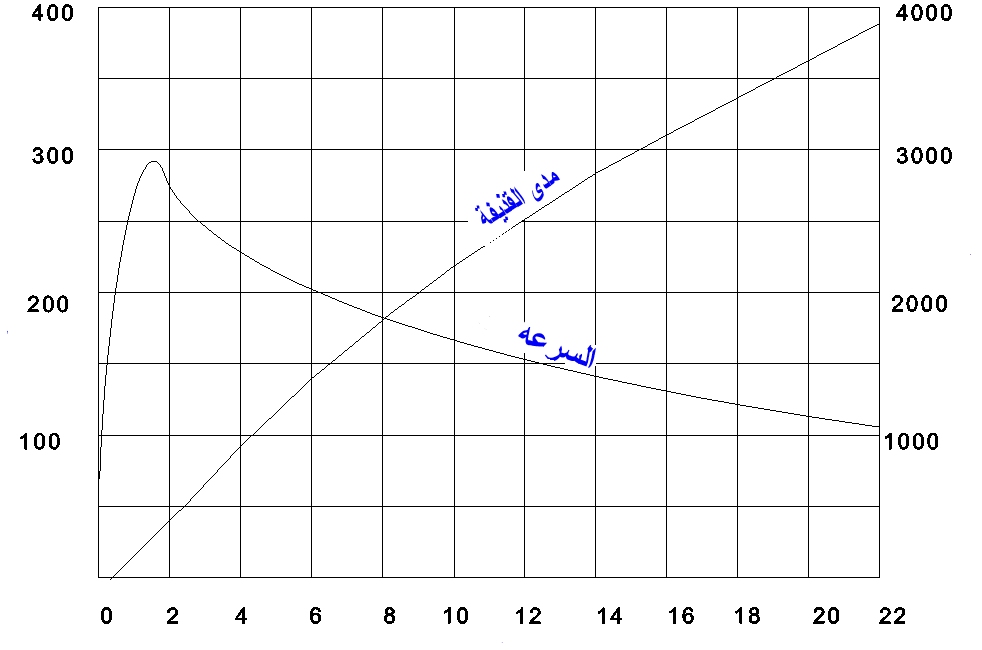

يبين المخطط البياني التالي العلاقة بين زمن طيران القذيفة والمسافة التي تقطعها وكذلك بين زمن طيران القذيفة وسرعتها وبقيم تقريبية
