هذا الموضوع
إن شاء الله سيكون هذا الموضوع بداية سلسله جديده من المواضيع
وصدقونى اول مره ساطلب تثبيت موضوع لى لإنى بذلت فيه الكثير من الجهد
مع العلم إنى لدى مواضيع كثيره جيده
ولكن لا يوجد موضوع واحد مثبت
والتى سيكون محتواها وثائقى علمى بدرجه كبيره
فى هذا الموضوع سنستعرض كيفية بناء الغواصات النوويه
وسيكون زبدة هذا الموضوع هو وثائقى من الBBC
إسم الوثائقى
How to Build A Nuclear Submarine
والفائده من عرض مثل هذه الوثائقيات إن مقطع فيديو واحد
ممكن ان يفيدنا بالمعلومات أكثر من قراءة مئات الصفحات
وأرجو من الاعضاء الذين يجيدون الإنجليزيه القيام بترجمة مثل هذه الوثائقيات
العلميه المفيده
وربما تكون هناك قريبآ أقسام فى المنتديات العسكريه العربيه لترجمة هذه الوثائقيات وعرضها
ونشر العلم بين الأعضاء
كيف تبنى غواصه نوويه (حصرى)مع وثائقى من BBC
الغواصه النوويه
هى غواصه تعمل بالطاقه النوويه من خلال مفاعل نووى بمؤخرة الغواصه
يولد الطاقه اللازمه لها
وهى سلاح فعال جدى لدى أساطيل الدول الكبرى
وكان أهم سلاح فى الترسانه البحريه السوفيتيه
ومازال كذلك فى البحريه الروسيه
الغواصه النوويه سلاح ردع خاصة إذا كانت محمله بصواريخ ذات رؤس نوويه
تتيح للدوله المالكه لها توجيه ضربه نوويه لو تعرضت لضربه نوويه مفأجأه
وهذا ما تفعله إسرائيل حاليآ فى إستراتيجيتها البحر
ولكن مع غواصه تقليديه وهى الدولفين لكنها تفعل ذلك من خلال تزويدها بصواريخ نوويه
وهناك غواصات نوويه روسيه الغواصه الواحده تحمل عدد من الصواريخ المحمله بالرؤس النوويه
تستطيع تدمير نصف الولايات المتحده
ولدى الولايات المتحده غواصات كذلك
فالغواصه النوويه تعتبر من أقوى الأسلحه التى صنعها الإنسان
الدول المالكه للغواصات النوويه
الولايات المتحده
روسيا
بريطانيا
فرنسا
الصين
وإنضمت إليهم مؤخرآ
الهند
التى قامت بتأجير غواصه نوويه من روسيا
وستدخل قريبآ إلى الخدمه غواصه محليه صنعت بمساعده روسيه
وفى المستقبل القريب ستنضم إليهم
البرازيل
التى تقوم ببناء غواصه نوويه بمساعدة فرنسا
الأرجنتين أيضآ حاليآ أعربت عن رغبتها فى إمتلاك هذا السلاح الفتاك
ومؤخرآ تحدثت إيران عن نيتها فى تصميم الغواصات النوويه
لكن هل تستطيع اى دوله تصميم وبناء غواصه نوويه
هذا ما سنعرفه بعض مشاهدة الوثائقى الرائع عن أحدث الغواصات البريطانيه
الذى انتجته البى بى سى
تصميم هذه الغواصه أخذ 4 سنوات من الوقت
وفريق عمل يضم 600 مهندس
وبنائها إحتاج أيدى عامله تقدر بأكثر خمسة ألاف عامل فى أحواض السفن البريطانيه
تكنولوجيا المفاعل النووى الخاص بها سريه للغايه
عدد لوحات التصميم الهندسيه تخطا المليون لوحه
الغواصه تحتوى على مليون قطعه مختلف تقريبآ
طول الكابلات الكهربائيه وغيرها على الغواصه 250 مليون ميل تقريبآ
تكنولوجيا اللحام متطوره للغايه
أجهزة تقطيع الصلب تعمل بتكنولوجيا البلازما
الغواصه تم بنائها فى عشر سنوات
تكلفة الغواصه الواحده تعد المليار جنيه إسترلينى
وبعد البحث عن المعلومات والتصاميم الخاصه بصنع هذه الغواصات إتضح لى
إن هناك دول قليله تستطيع بناء غواصات نوويه
ليس منها إيران ولا اى دوله عربيه للأسف
الدول التى تستطيع إنتاج مثل هذا السلاح
يجب ان تكون متقدمه علميآ وصناعيآ ونوويآ وإقتصاديآ
وهذه الامور تجتمع فى دول قليله للغايه كالدول المذكوره بالأعلى
بالإضافه إلى هذه الدول هناك دول تستطيع الدخول فى مشروع بناء غواصه نوويه
لو أرادت بالإعتماد على نفسها بدون مساعده خارجيه
مثل
ألمانيا
اليابان
السويد
كندا
وهناك دول تستطيع فعل ذلك بمساعده خارجيه
مثل
إستراليا
كوريا الجنوبيه
الأرجنتين
جنوب إفريقيا
باكستان
و بعض دول شمال وغرب اوروبا
ومع الأسف لو أردنا أن نضع دوله عربيه فى هذا القائمه لن نستطيع حتى وضعها
فى الدول التى يمكن ان تدخل فى مثل هذا مشروع بمساعده خارجيه
لأسباب كثيره
تكلفة المشروع
البنيه الأساسيه لدى هذه الدوله لصناعة الغواصات
المهندسين النوويين والفنيين ومهندسى الامان النووى
ومهندسى بناء السفن والعمال المهره
وأهم سبب
ألا وهو ان الوقود المستخدم لمفاعل الغواصه النوويه هو اليورانيوم عالى التخصيب
ويمكن إستخدامه فى صنع رؤس نوويه
فمن يساعد دوله عربيه لإمتلاك سلاح كهذا لو أرادات ؟
فى رأى دوله مثل مصر أو الجزائر
يمكنهما الدخول فى تصنيع غواصات تقليديه من النوع صغير الحجم ومتوسط الحجم
وهذا ما اتمناه
وهذا سيتطلب منهما على الأقل عشر سنوات لو أرادت إحداهما ذلك
وبعد هذه العشر سنوات يمكنهما التفكير فى بناء غواصه نوويه
وأعتقد إن إيران لاتختلف كثيرآ عن مصر والجزائر فى هذا الأمر
يجب أن يكون لدى الدوله
صناعة بناء سفن وأحواض متقدمه لبناء غواصه تقليديه بمواصفات جيده
ويجب أن يكون لديه تكنولوجيا ومرافق وكوادار نوويه
وقبل ذلك الإقتصاد القوى
وهذا غير موجود فى دول المنطقه حاليآ
المهم نذهب إلى الموضوع وأرجو منكم بعد الإطلاع على الموضوع مشاهدة الوثائقى
أولآ ثم بعد ذلك النقاش فى هذا الأمر
لأن الوثائقى يحتوى على معلومات رائعه للغايه
How to Build A Nuclear Submarine
الوثائقى باللغه الإنجليزيه وغير موجود على اى منتدى عربى
لكنى والحمد لله قمت بترجمته مخصوص للأعضاء
لكى يتعرفو على مثل هذه المشاريع العملاقه
الوثائقى يتحدث عن الغواصه البريطانيه الجديده
Astute-class
من إنتاج
BAE Systems Submarine Solutions
مقر الشركه فى شمال إنجلترا
مقدمه

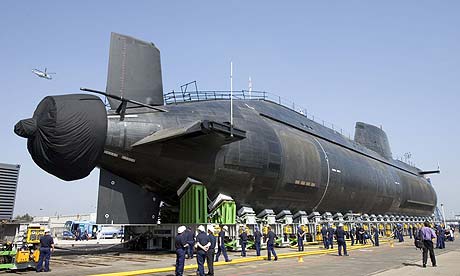

هى فئه جديده من الغواصات النوويه البريطانيه
"Batch 2 Trafalgar class"
تخطط بريطانيا لإنتاج 7 غواصات لإحلالها مكان غواصاتها القديمه
الغواصه الاولى والتى إنضمت للبحريه البريطانيه فى أواخر عام 2009
Astute-class
هى موضوع الوثائقى
يتحدث عن بداية تصميمها وكيف صممت وعدد العاملين فى المشروع
والوقت التى تم فيه بناء هذه الغواصه
فى منتصف التسعينات أرادات بريطانيا غواصه حديثه لتحل مكان غواصاتها النوويه
على ان تكون هذه الغواصه حديثه فى كل شىء من حيث
التصميم والتكنولوجيا المستخدمه فيها ونظم الأسلحه والمفاعل الذى سيقوم
بإمدادها بالطاقه
وعهدت الحكومه فى ذلك إلى عملاق صناعة الدفاع البريطانيه

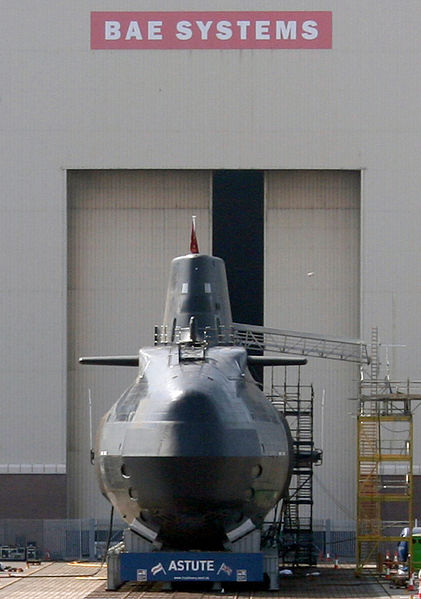

BAE Systems
والتى كانت قد إشترت مؤخرآ أحواض دوفانشاير لبناء السفن فى بارو بشمال إنجلترا
التصميم
تم تصميم هذه الغواصه فى أربعة سنوات من قبل طاقم
يضم 600 مهندس وتم خلالها رسم مليون لوحه هندسيه
والجزء الأكثر تعقيدآ فى الغواصه هو المفاعل النووى
Rolls-Royce PWR2 (Core H) (a Pressurised water)
تصميم هذا المفاعل سرى ويولد طاقه تكفى لتزويد مدينه بالطاقه
أيضآ الغواصه مزوده بمحركين ديزل يعملان وقت الطورىء
فى حالة حدوث عطل بالمفاعل

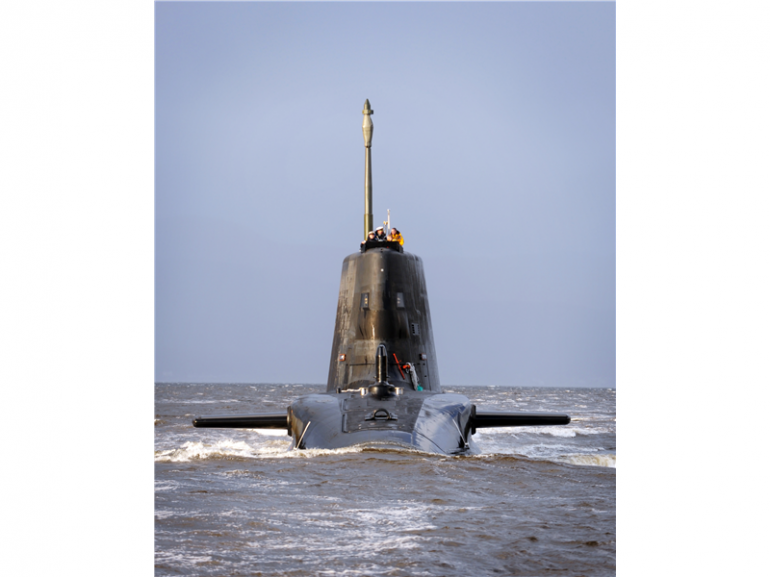

الصمت
الغواصه من أكثر الغواصات صمتآ فى العالم
فقد تم تغطية بدن الغواصه بنوع خاص من المطاط الذى يمتص نبضات السونار
ويمنع خروج الضوضاء من الغواصه
ويقول صانعوها إنها أكثر صمتآ من دولفين صغير
نظم الأسلحه
تستطيع حمل 38 سلاح و فى العاده تتكون من
Spearfish heavy torpedoes
Marconi Spearfish torpedoes; active/passive homing to 65 km (35 n miles) at up to 60 kt; directed energy warhead; depth to ? m (? ft).
A total of 38 weapons can be carried for tube-launch, for example: 14 Tomahawk missiles, 24 Spearfish torpedoes.
بمدى 65 كم
Tomahawk
SLCM: GDC/Hughes Tomahawk (TLAM-C Block III) land attack; Tercom aided inertial navigation system (TAINS) with GPS backup; range 1,700 km (918 n miles) at 0.7 Mach; altitude 15-100 m; 318 kg shaped charge warhead.
Sub-Harpoon is an anti-ship sea-skimming missile
النظم الإليكترونيه

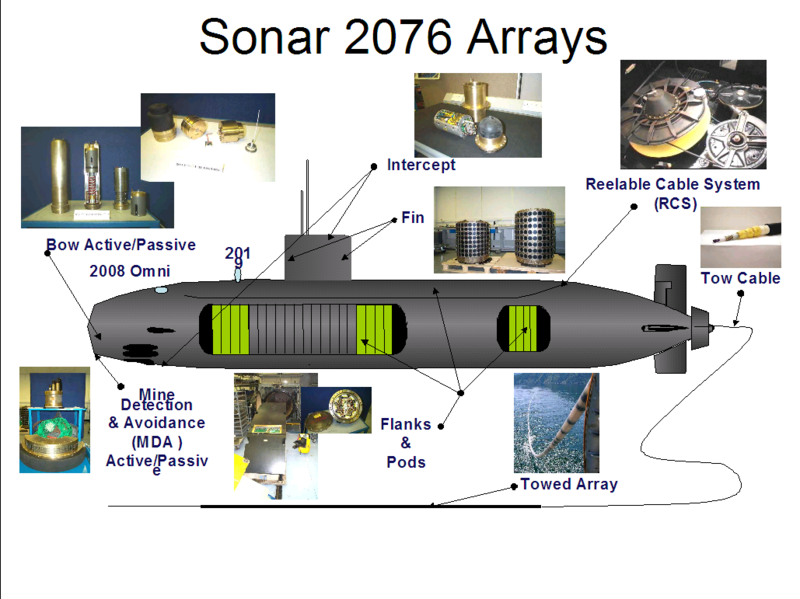

تستخدم الغواصه السونار المتقدم Sonar 2076
من إنتاج شركة طاليس الفرنسيه
Type 2076 integrated suite (with Type 2074 active/passive bow array); Type 2077 HF under-ice navigational active; type ?? towed passive array
EW: Racal Outfit UAP(4) intercept suite; launchers for SCAD 101 and SCAD 102 decoys and SCAD 200 sonar jammers
ملف pdf بخواص السونار من طاليس
http://www.thalesgroup.com/Press_Releases/Countries/Documents/100212_PRUK_Sonar_2076_upgrade/
الرادار
1 Kelvin Hughes Type 1007 navigation/search
Specifications frequency: I- or F-Band pulse repetition time (PRT): pulse repetition frequency (PRF): pulsewidth (τ): receive time: dead time: peak power: 25 kW average power: displayed range: 300 km range resolution: beamwidth: hits per scan: antenna rotation:
ملف pdf بمواصفات الرادار
http://www.kelvinhughes.com/upload/pdf/brochures/naval.pdf
نظم التحكم والسيطره
هى اكثر تقدمآ من مثليتها البريطانيه
وتعتمد على اجهزة إستشعار فى بدن الغواصه
أجهزة رؤيه تليفزيونيه وبيرسكوبات كهرو بصريه
ومستشعره للحراره تعرض الرؤيه على شاشات كريستاليه
بدلآ من البيرسكوبات العاديه
والكثير من النظم الأخرى بعضها سرى
RemoteReality day/night 360-degree advanced periscope camera system

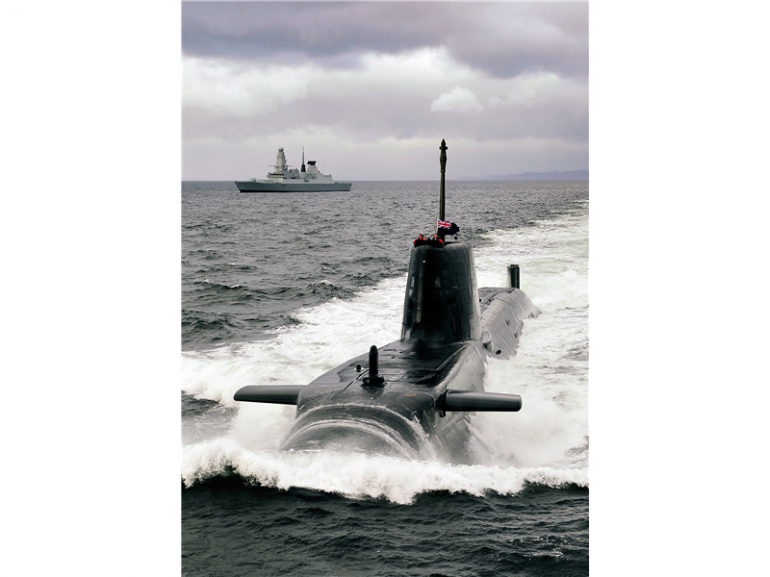

المواصفات العامه
Displacement: 7,000 tonnes surfaced, 7,800 tonnes dived*
Dimensions, metres: 97.0 x 11.3 x 10.0
Main Machinery: 1 modified Rolls-Royce PWR-2 pressurized water reactor; 2 sets GEC-Alston geared turbine drive; 1 shaft with pump jet propulsion; 27,500 shp. 2 Paxman auxiliary diesels
Speed, knots: Officially 29+ knots dived, unofficially probably over 32 knots
Endurance: 70 days submerged
Dive Depth: Over 300m
Complement: 84 (qualified), accommodation for 12 officers, 97 enlisted
Missiles: SLCM: GDC/Hughes Tomahawk (TLAM-C Block III) land attack; Tercom aided inertial navigation system (TAINS) with GPS backup; range 1,700 km (918 n miles) at 0.7 Mach; altitude 15-100 m; 318 kg shaped charge warhead.
Torpedoes: 6-21 in (533 mm) tubes. Marconi Spearfish torpedoes; active/passive homing to 65 km (35 n miles) at up to 60 kt; directed energy warhead; depth to ? m (? ft).
A total of 38 weapons can be carried for tube-launch, for example: 14 Tomahawk missiles, 24 Spearfish torpedoes.
Mines: Can lay mines.
Sonar: Type 2076 integrated suite (with Type 2074 active/passive bow array); Type 2077 HF under-ice navigational active; type ?? towed passive array
EW: Racal Outfit UAP(4) intercept suite; launchers for SCAD 101 and SCAD 102 decoys and SCAD 200 sonar jammers
Radar: 1 Kelvin Hughes Type 1007 navigation/search
الشركه المصنعه
BAE Systems Submarine Solutions
لصالح
البحريه الملكيه البريطانيه
العدد المزمع غنتاجه
سبعة غواصات
قيد البناء حاليآ
أربع غواصات
تم الإنتهاء من
غواصتان
فى الخدمه حاليآ
غواصتان
النوع والفئه
غواصة إسطول تعمل بالطاقه النوويه
الإزاحه
7000 طن فوق السطح
7800 تحت الماء
الطول
97 متر
العرض
11.3 متر
الإرتفاع
10 متر
المحركات
مفاعل نووى من نوع
Rolls-Royce PWR 2 reactor, MTU
مولد ديزل
600 kilowatt diesel generators
السرعه
29 عقده تساوى 56 كم
العمق
300 متر
المدى
غير محدود المفاعل النووى يمدها بالطاقه لمدة 25 عام
لا تتوقف إلا للتزود بالغذاء وتغيير الطاقم
الطاقم
97 فرد وتستطيع حمل مجموعه من القوات الخاصه
التسليح
6 أنابيب طوربيد تستطيع حمل الأسلحه المذكوره بالأعلى
ناتى الأن مع أهم شىء فى الموضوع الفيلم الوثائقى
الفيلم ممتع جدآ ورائع وسيعطيكم معلومات عن كيفية بناء مثل هذه الغواصات
وكم الجهد والعمل والإنفاق على مثل هذه المشاريع
وهو من ترجمتى وخاص للأعضاء بالمنتدى
وقمت برفع الفيديو على اليوتيوب لسهولة المشاهده والتحميل
إن شاء الله سيكون هذا الموضوع بداية سلسله جديده من المواضيع
وصدقونى اول مره ساطلب تثبيت موضوع لى لإنى بذلت فيه الكثير من الجهد
مع العلم إنى لدى مواضيع كثيره جيده
ولكن لا يوجد موضوع واحد مثبت
والتى سيكون محتواها وثائقى علمى بدرجه كبيره
فى هذا الموضوع سنستعرض كيفية بناء الغواصات النوويه
وسيكون زبدة هذا الموضوع هو وثائقى من الBBC
إسم الوثائقى
How to Build A Nuclear Submarine
والفائده من عرض مثل هذه الوثائقيات إن مقطع فيديو واحد
ممكن ان يفيدنا بالمعلومات أكثر من قراءة مئات الصفحات
وأرجو من الاعضاء الذين يجيدون الإنجليزيه القيام بترجمة مثل هذه الوثائقيات
العلميه المفيده
وربما تكون هناك قريبآ أقسام فى المنتديات العسكريه العربيه لترجمة هذه الوثائقيات وعرضها
ونشر العلم بين الأعضاء
كيف تبنى غواصه نوويه (حصرى)مع وثائقى من BBC
الغواصه النوويه
هى غواصه تعمل بالطاقه النوويه من خلال مفاعل نووى بمؤخرة الغواصه
يولد الطاقه اللازمه لها
وهى سلاح فعال جدى لدى أساطيل الدول الكبرى
وكان أهم سلاح فى الترسانه البحريه السوفيتيه
ومازال كذلك فى البحريه الروسيه
الغواصه النوويه سلاح ردع خاصة إذا كانت محمله بصواريخ ذات رؤس نوويه
تتيح للدوله المالكه لها توجيه ضربه نوويه لو تعرضت لضربه نوويه مفأجأه
وهذا ما تفعله إسرائيل حاليآ فى إستراتيجيتها البحر
ولكن مع غواصه تقليديه وهى الدولفين لكنها تفعل ذلك من خلال تزويدها بصواريخ نوويه
وهناك غواصات نوويه روسيه الغواصه الواحده تحمل عدد من الصواريخ المحمله بالرؤس النوويه
تستطيع تدمير نصف الولايات المتحده
ولدى الولايات المتحده غواصات كذلك
فالغواصه النوويه تعتبر من أقوى الأسلحه التى صنعها الإنسان
الدول المالكه للغواصات النوويه
الولايات المتحده
روسيا
بريطانيا
فرنسا
الصين
وإنضمت إليهم مؤخرآ
الهند
التى قامت بتأجير غواصه نوويه من روسيا
وستدخل قريبآ إلى الخدمه غواصه محليه صنعت بمساعده روسيه
وفى المستقبل القريب ستنضم إليهم
البرازيل
التى تقوم ببناء غواصه نوويه بمساعدة فرنسا
الأرجنتين أيضآ حاليآ أعربت عن رغبتها فى إمتلاك هذا السلاح الفتاك
ومؤخرآ تحدثت إيران عن نيتها فى تصميم الغواصات النوويه
لكن هل تستطيع اى دوله تصميم وبناء غواصه نوويه
هذا ما سنعرفه بعض مشاهدة الوثائقى الرائع عن أحدث الغواصات البريطانيه
الذى انتجته البى بى سى
تصميم هذه الغواصه أخذ 4 سنوات من الوقت
وفريق عمل يضم 600 مهندس
وبنائها إحتاج أيدى عامله تقدر بأكثر خمسة ألاف عامل فى أحواض السفن البريطانيه
تكنولوجيا المفاعل النووى الخاص بها سريه للغايه
عدد لوحات التصميم الهندسيه تخطا المليون لوحه
الغواصه تحتوى على مليون قطعه مختلف تقريبآ
طول الكابلات الكهربائيه وغيرها على الغواصه 250 مليون ميل تقريبآ
تكنولوجيا اللحام متطوره للغايه
أجهزة تقطيع الصلب تعمل بتكنولوجيا البلازما
الغواصه تم بنائها فى عشر سنوات
تكلفة الغواصه الواحده تعد المليار جنيه إسترلينى
وبعد البحث عن المعلومات والتصاميم الخاصه بصنع هذه الغواصات إتضح لى
إن هناك دول قليله تستطيع بناء غواصات نوويه
ليس منها إيران ولا اى دوله عربيه للأسف
الدول التى تستطيع إنتاج مثل هذا السلاح
يجب ان تكون متقدمه علميآ وصناعيآ ونوويآ وإقتصاديآ
وهذه الامور تجتمع فى دول قليله للغايه كالدول المذكوره بالأعلى
بالإضافه إلى هذه الدول هناك دول تستطيع الدخول فى مشروع بناء غواصه نوويه
لو أرادت بالإعتماد على نفسها بدون مساعده خارجيه
مثل
ألمانيا
اليابان
السويد
كندا
وهناك دول تستطيع فعل ذلك بمساعده خارجيه
مثل
إستراليا
كوريا الجنوبيه
الأرجنتين
جنوب إفريقيا
باكستان
و بعض دول شمال وغرب اوروبا
ومع الأسف لو أردنا أن نضع دوله عربيه فى هذا القائمه لن نستطيع حتى وضعها
فى الدول التى يمكن ان تدخل فى مثل هذا مشروع بمساعده خارجيه
لأسباب كثيره
تكلفة المشروع
البنيه الأساسيه لدى هذه الدوله لصناعة الغواصات
المهندسين النوويين والفنيين ومهندسى الامان النووى
ومهندسى بناء السفن والعمال المهره
وأهم سبب
ألا وهو ان الوقود المستخدم لمفاعل الغواصه النوويه هو اليورانيوم عالى التخصيب
ويمكن إستخدامه فى صنع رؤس نوويه
فمن يساعد دوله عربيه لإمتلاك سلاح كهذا لو أرادات ؟
فى رأى دوله مثل مصر أو الجزائر
يمكنهما الدخول فى تصنيع غواصات تقليديه من النوع صغير الحجم ومتوسط الحجم
وهذا ما اتمناه
وهذا سيتطلب منهما على الأقل عشر سنوات لو أرادت إحداهما ذلك
وبعد هذه العشر سنوات يمكنهما التفكير فى بناء غواصه نوويه
وأعتقد إن إيران لاتختلف كثيرآ عن مصر والجزائر فى هذا الأمر
يجب أن يكون لدى الدوله
صناعة بناء سفن وأحواض متقدمه لبناء غواصه تقليديه بمواصفات جيده
ويجب أن يكون لديه تكنولوجيا ومرافق وكوادار نوويه
وقبل ذلك الإقتصاد القوى
وهذا غير موجود فى دول المنطقه حاليآ
المهم نذهب إلى الموضوع وأرجو منكم بعد الإطلاع على الموضوع مشاهدة الوثائقى
أولآ ثم بعد ذلك النقاش فى هذا الأمر
لأن الوثائقى يحتوى على معلومات رائعه للغايه
How to Build A Nuclear Submarine
الوثائقى باللغه الإنجليزيه وغير موجود على اى منتدى عربى
لكنى والحمد لله قمت بترجمته مخصوص للأعضاء
لكى يتعرفو على مثل هذه المشاريع العملاقه
الوثائقى يتحدث عن الغواصه البريطانيه الجديده
Astute-class
من إنتاج
BAE Systems Submarine Solutions
مقر الشركه فى شمال إنجلترا
مقدمه
هى فئه جديده من الغواصات النوويه البريطانيه
"Batch 2 Trafalgar class"
تخطط بريطانيا لإنتاج 7 غواصات لإحلالها مكان غواصاتها القديمه
الغواصه الاولى والتى إنضمت للبحريه البريطانيه فى أواخر عام 2009

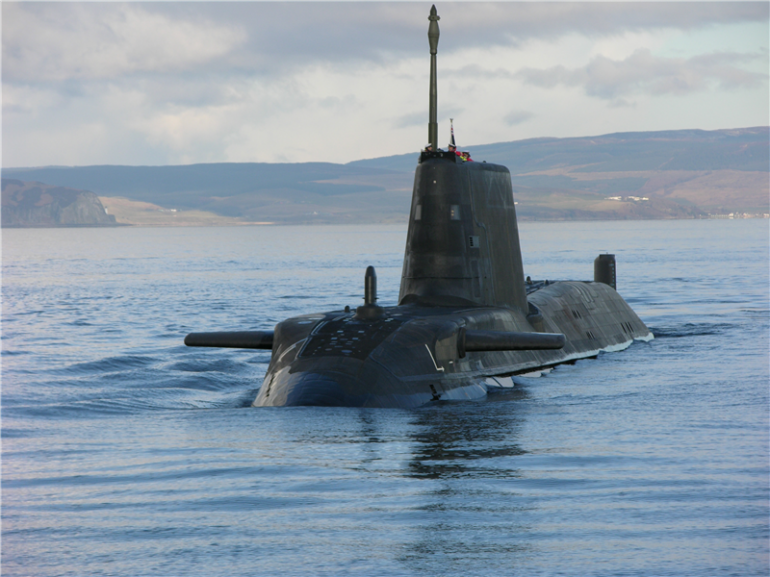

Astute-class
هى موضوع الوثائقى
يتحدث عن بداية تصميمها وكيف صممت وعدد العاملين فى المشروع
والوقت التى تم فيه بناء هذه الغواصه
فى منتصف التسعينات أرادات بريطانيا غواصه حديثه لتحل مكان غواصاتها النوويه
على ان تكون هذه الغواصه حديثه فى كل شىء من حيث
التصميم والتكنولوجيا المستخدمه فيها ونظم الأسلحه والمفاعل الذى سيقوم
بإمدادها بالطاقه
وعهدت الحكومه فى ذلك إلى عملاق صناعة الدفاع البريطانيه

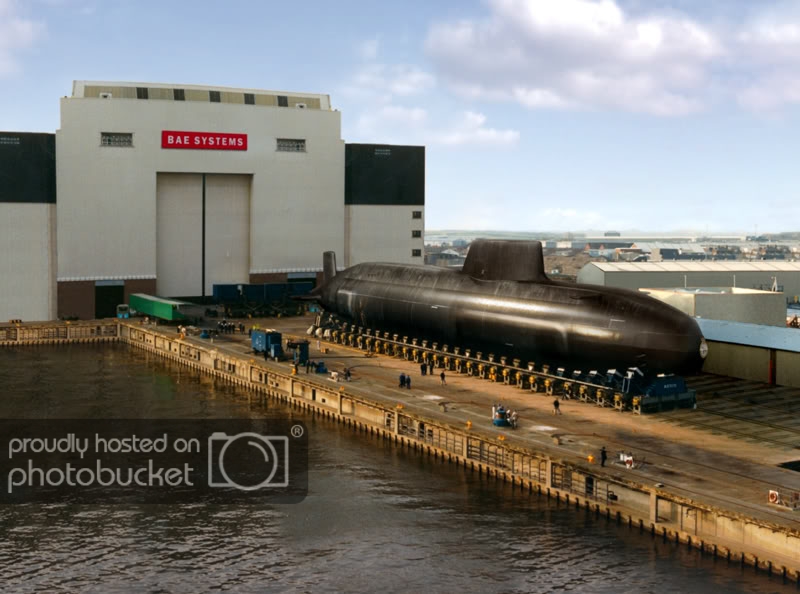

BAE Systems
والتى كانت قد إشترت مؤخرآ أحواض دوفانشاير لبناء السفن فى بارو بشمال إنجلترا
التصميم
تم تصميم هذه الغواصه فى أربعة سنوات من قبل طاقم
يضم 600 مهندس وتم خلالها رسم مليون لوحه هندسيه
والجزء الأكثر تعقيدآ فى الغواصه هو المفاعل النووى
Rolls-Royce PWR2 (Core H) (a Pressurised water)
تصميم هذا المفاعل سرى ويولد طاقه تكفى لتزويد مدينه بالطاقه
أيضآ الغواصه مزوده بمحركين ديزل يعملان وقت الطورىء
فى حالة حدوث عطل بالمفاعل

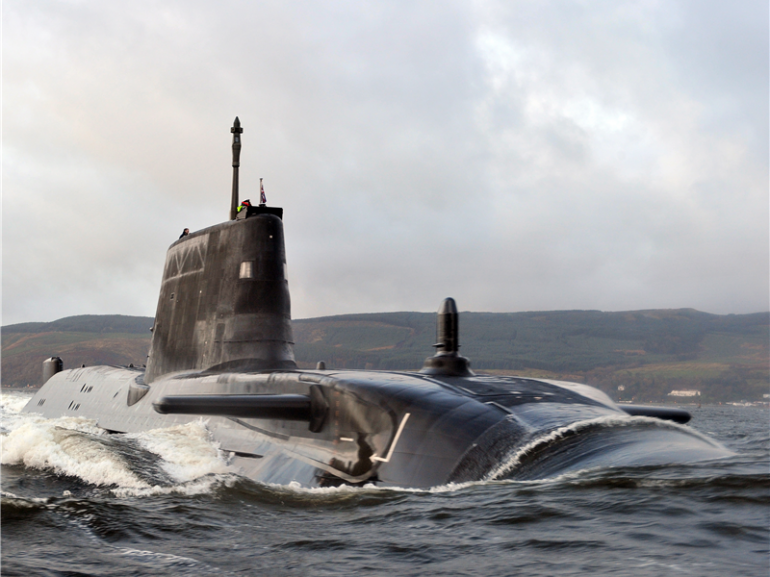

الصمت
الغواصه من أكثر الغواصات صمتآ فى العالم
فقد تم تغطية بدن الغواصه بنوع خاص من المطاط الذى يمتص نبضات السونار
ويمنع خروج الضوضاء من الغواصه
ويقول صانعوها إنها أكثر صمتآ من دولفين صغير
نظم الأسلحه
تستطيع حمل 38 سلاح و فى العاده تتكون من
Spearfish heavy torpedoes
Marconi Spearfish torpedoes; active/passive homing to 65 km (35 n miles) at up to 60 kt; directed energy warhead; depth to ? m (? ft).
A total of 38 weapons can be carried for tube-launch, for example: 14 Tomahawk missiles, 24 Spearfish torpedoes.
بمدى 65 كم
Tomahawk
SLCM: GDC/Hughes Tomahawk (TLAM-C Block III) land attack; Tercom aided inertial navigation system (TAINS) with GPS backup; range 1,700 km (918 n miles) at 0.7 Mach; altitude 15-100 m; 318 kg shaped charge warhead.
Sub-Harpoon is an anti-ship sea-skimming missile
النظم الإليكترونيه

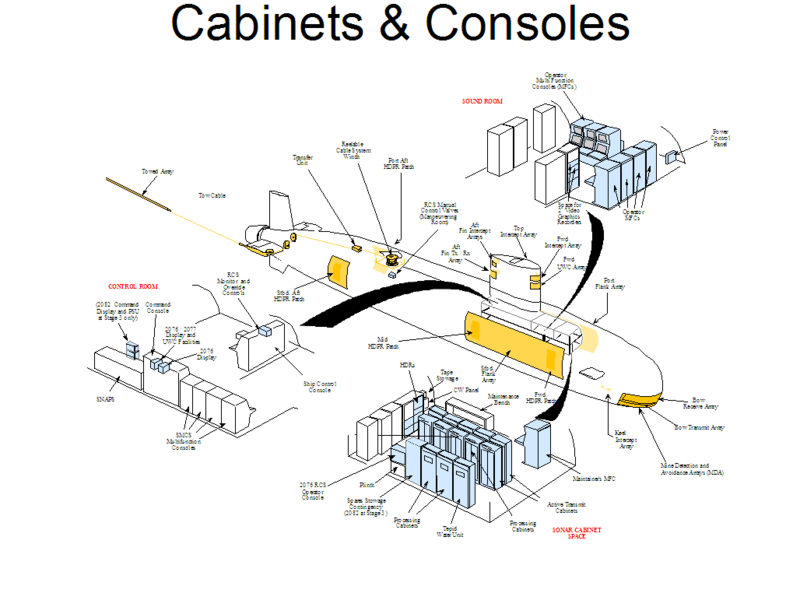

تستخدم الغواصه السونار المتقدم Sonar 2076
من إنتاج شركة طاليس الفرنسيه
Type 2076 integrated suite (with Type 2074 active/passive bow array); Type 2077 HF under-ice navigational active; type ?? towed passive array
EW: Racal Outfit UAP(4) intercept suite; launchers for SCAD 101 and SCAD 102 decoys and SCAD 200 sonar jammers
ملف pdf بخواص السونار من طاليس
http://www.thalesgroup.com/Press_Releases/Countries/Documents/100212_PRUK_Sonar_2076_upgrade/
الرادار
1 Kelvin Hughes Type 1007 navigation/search
Specifications frequency: I- or F-Band pulse repetition time (PRT): pulse repetition frequency (PRF): pulsewidth (τ): receive time: dead time: peak power: 25 kW average power: displayed range: 300 km range resolution: beamwidth: hits per scan: antenna rotation:
ملف pdf بمواصفات الرادار
http://www.kelvinhughes.com/upload/pdf/brochures/naval.pdf
نظم التحكم والسيطره
هى اكثر تقدمآ من مثليتها البريطانيه
وتعتمد على اجهزة إستشعار فى بدن الغواصه
أجهزة رؤيه تليفزيونيه وبيرسكوبات كهرو بصريه
ومستشعره للحراره تعرض الرؤيه على شاشات كريستاليه
بدلآ من البيرسكوبات العاديه
والكثير من النظم الأخرى بعضها سرى

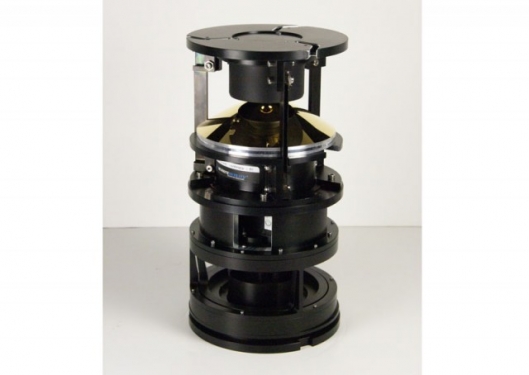

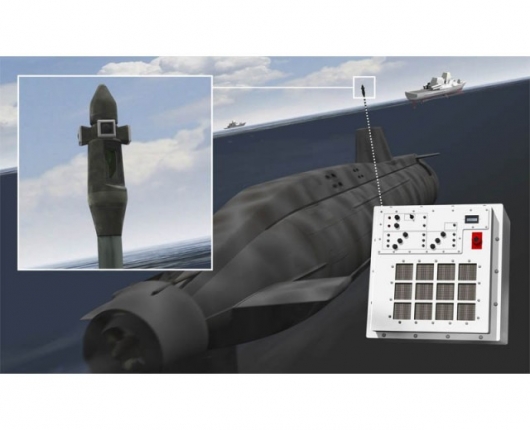

RemoteReality day/night 360-degree advanced periscope camera system

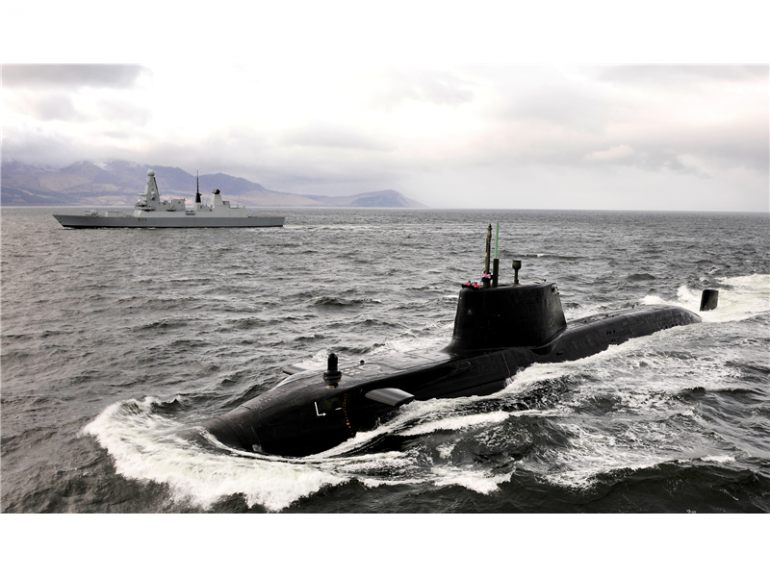

المواصفات العامه
Displacement: 7,000 tonnes surfaced, 7,800 tonnes dived*
Dimensions, metres: 97.0 x 11.3 x 10.0
Main Machinery: 1 modified Rolls-Royce PWR-2 pressurized water reactor; 2 sets GEC-Alston geared turbine drive; 1 shaft with pump jet propulsion; 27,500 shp. 2 Paxman auxiliary diesels
Speed, knots: Officially 29+ knots dived, unofficially probably over 32 knots
Endurance: 70 days submerged
Dive Depth: Over 300m
Complement: 84 (qualified), accommodation for 12 officers, 97 enlisted
Missiles: SLCM: GDC/Hughes Tomahawk (TLAM-C Block III) land attack; Tercom aided inertial navigation system (TAINS) with GPS backup; range 1,700 km (918 n miles) at 0.7 Mach; altitude 15-100 m; 318 kg shaped charge warhead.
Torpedoes: 6-21 in (533 mm) tubes. Marconi Spearfish torpedoes; active/passive homing to 65 km (35 n miles) at up to 60 kt; directed energy warhead; depth to ? m (? ft).
A total of 38 weapons can be carried for tube-launch, for example: 14 Tomahawk missiles, 24 Spearfish torpedoes.
Mines: Can lay mines.
Sonar: Type 2076 integrated suite (with Type 2074 active/passive bow array); Type 2077 HF under-ice navigational active; type ?? towed passive array
EW: Racal Outfit UAP(4) intercept suite; launchers for SCAD 101 and SCAD 102 decoys and SCAD 200 sonar jammers
Radar: 1 Kelvin Hughes Type 1007 navigation/search
الشركه المصنعه
BAE Systems Submarine Solutions
لصالح
البحريه الملكيه البريطانيه
العدد المزمع غنتاجه
سبعة غواصات
قيد البناء حاليآ
أربع غواصات
تم الإنتهاء من
غواصتان
فى الخدمه حاليآ
غواصتان
النوع والفئه
غواصة إسطول تعمل بالطاقه النوويه
الإزاحه
7000 طن فوق السطح
7800 تحت الماء
الطول
97 متر
العرض
11.3 متر
الإرتفاع
10 متر
المحركات
مفاعل نووى من نوع
Rolls-Royce PWR 2 reactor, MTU
مولد ديزل
600 kilowatt diesel generators
السرعه
29 عقده تساوى 56 كم
العمق
300 متر
المدى
غير محدود المفاعل النووى يمدها بالطاقه لمدة 25 عام
لا تتوقف إلا للتزود بالغذاء وتغيير الطاقم
الطاقم
97 فرد وتستطيع حمل مجموعه من القوات الخاصه
التسليح
6 أنابيب طوربيد تستطيع حمل الأسلحه المذكوره بالأعلى
ناتى الأن مع أهم شىء فى الموضوع الفيلم الوثائقى
الفيلم ممتع جدآ ورائع وسيعطيكم معلومات عن كيفية بناء مثل هذه الغواصات
وكم الجهد والعمل والإنفاق على مثل هذه المشاريع
وهو من ترجمتى وخاص للأعضاء بالمنتدى
وقمت برفع الفيديو على اليوتيوب لسهولة المشاهده والتحميل
التعديل الأخير:
