صوره تحتاج الى تفسيير ؟؟؟

[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

​



[Prince Nouada]

رد: صوره تحتاج الى تفسيير ؟؟؟

>

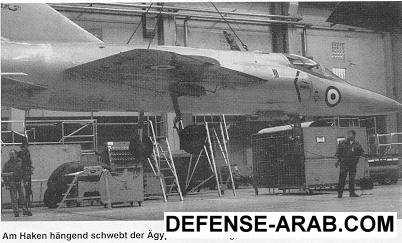

لا زالت هذه الطائرة موجودة في هانجار مصنع حلوان .... رقم 36


لما تقلب المواجع يا صديقى



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

>


لا زالت هذه الطائرة موجودة في هانجار مصنع حلوان .... رقم 36


لما تقلب المواجع يا صديقى

لاني احترت حقا في الصورة التي في اول الموضوع , مداخل الهواء لا تشبه اي بروتوتايب تم رسمه في الكروكي او صنع بعد ذلك
​



[مارشــال]

رد: صوره تحتاج الى تفسيير ؟؟؟

مدخل الهواء حاله كحال الميراج به جسم مخروطي يخرج للأمام ويعود للخلف لتنظيم دخول الهواء لفتحة المحرك



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

مدخل الهواء حاله كحال الميراج به جسم مخروطي يخرج للأمام ويعود للخلف لتنظيم دخول الهواء لفتحة المحرك

الموضوع ليس له علاقة بالجسم المخروطي
الجسم المخروطي اضيف لان الطائرة تعدت ضعف سرعة الصوت
تابع معي المشاركة التالية , لعلنا نصل لنتيجة



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

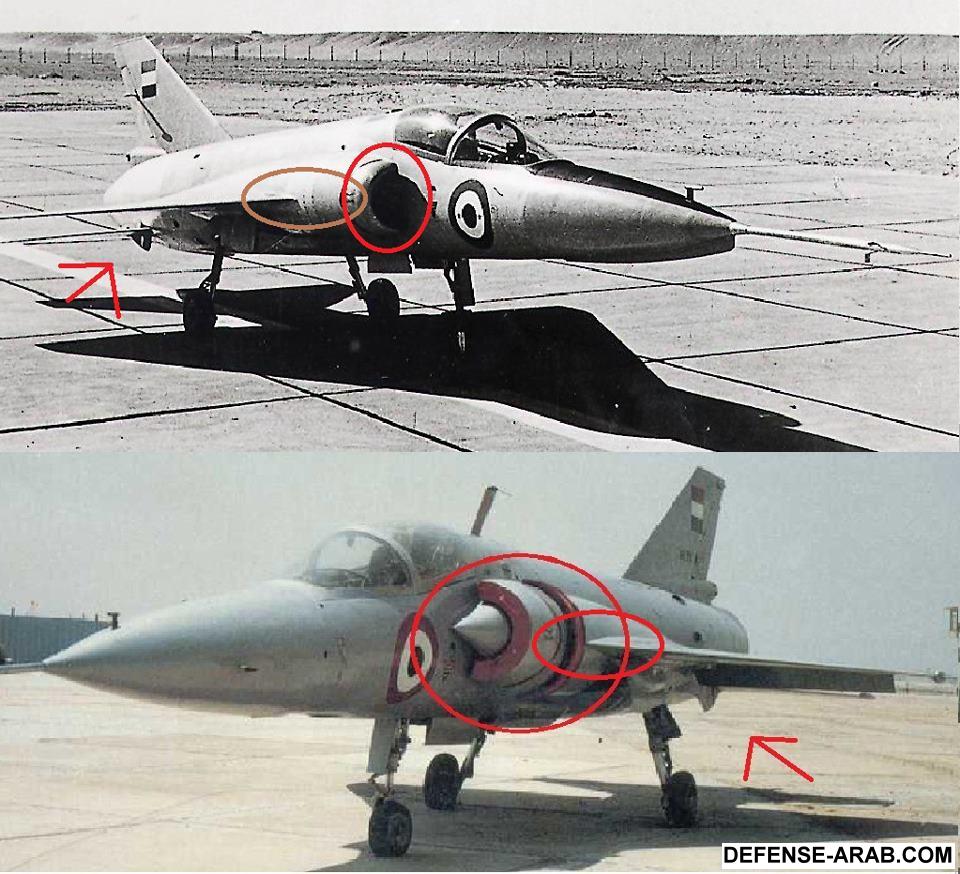

الاختلاف الاول وهو الاهم في نظري
لاحظ في الدائرة الحمراء البيضاوية الصغيرة , شكل الجناح قي الصورة في الاسفل يبدو اقل حده في نقطة التقائه بالبدن , بينما في الصورة في الاعلى الجناح اقل سماكة عند نقطة التقائه بالبدن
الاختلاف الثاني

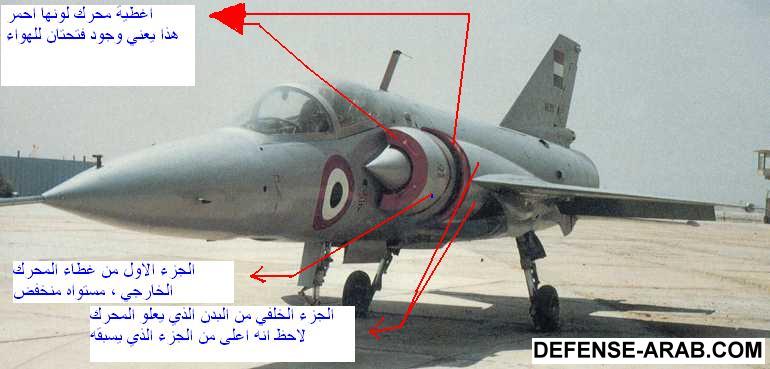

لو فرضنا ان الغطاء الواقي للمحرك هو الجزء الاحمر حول الجسم المخروطي فقط , فانه تبرز هنا فتحة اخرى خارجية مختلفة الشكل عن اي نموذج هي الفتحة السوداء الموجودة في نقطة اتحاد الدائرتين النرسومتين بالاحمر للتوضبح

​



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

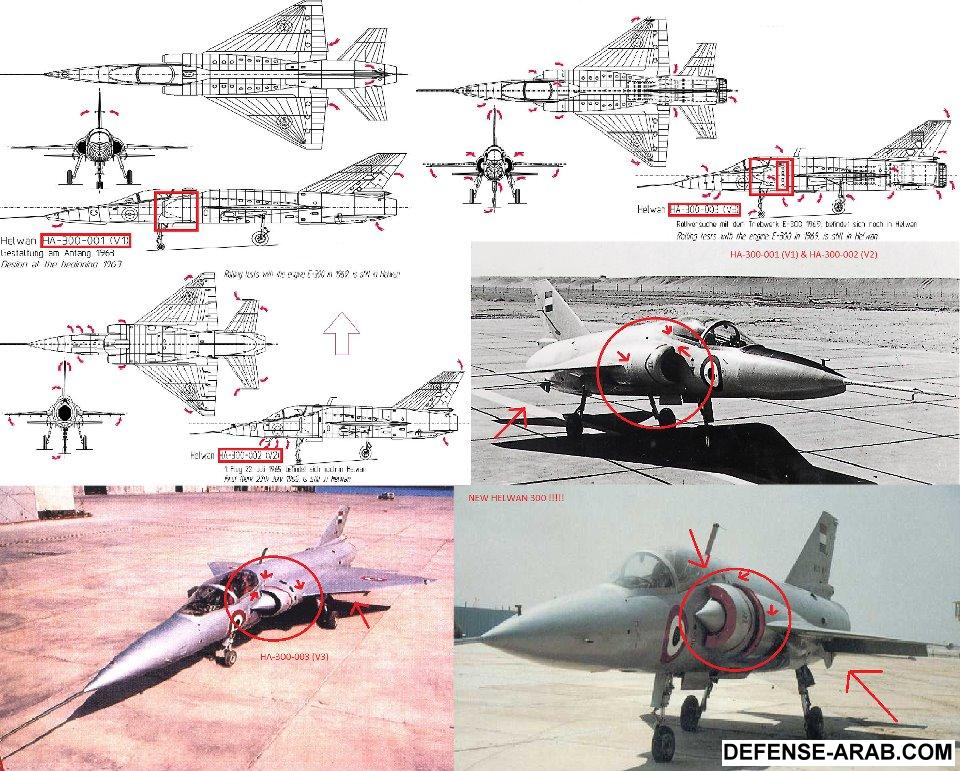

الخلاصة دعك من اعتدال الجسم و الجسم المخروطي
و انظر لشكل المحرك من الخارج
الغلاف في شكل الطائرة المصورة اسفل يمين الصورة التالية

​

​



[Trojan King]

رد: صوره تحتاج الى تفسيير ؟؟؟

هناك شئ لا افهمه
اذا كنا نمتلك هذه الـ prototypes وكذلك المحرك الذى تم تصنيعه فى مصر وايضا المنشآت التى صنعت كل ذلك فلما لا نبدأ مرة أخرى فيما توقفنا عليه فى الستينان من القرن المنصرم مع تطوير ما يلزم تطويره مع ما اكتسبناه من خبرات من التعاون مع الاخرين وشراء ما يلزم من تكنولوجيا
بالتأكيد لن تكون فى مصاف ما وصل اليه العالم فى مجال المقاتلات ولكنها ستكون بداية مشروع صناعة مقاتلة وطنيه ولن تكون من الصفر كما يتخيل البعض
هذا ما لا أفهمه لدينا القاعد لنبدأ منها ولا نستغلها​



[مارشــال]

رد: صوره تحتاج الى تفسيير ؟؟؟

الخلاصة دعك من اعتدال الجسم و الجسم المخروطي
و انظر لشكل المحرك من الخارج
الغلاف في شكل الطائرة المصورة اسفل يمين الصورة التالية

​

​

ده ياباشا الطراز الثالث من الطائرة مزود بالنسخه المصرية من المحرك e-300 لتصبح سرعتها ضعفي سرعة الصوت



[مارشــال]

رد: صوره تحتاج الى تفسيير ؟؟؟



[مارشــال]

رد: صوره تحتاج الى تفسيير ؟؟؟

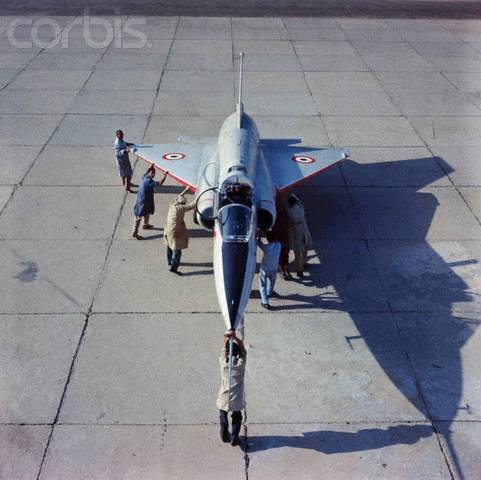

هذا الطراز الأول



[narutotayaa]

رد: صوره تحتاج الى تفسيير ؟؟؟

لمسة اخيرة
ارجو ان تلاحظوا معي كيف كان التصور لتطويرها
البروتوتايب نايب الاساسي

طراز التصدي والمطاردة الجوية والتقعب (يلاحظ أن حمولات الصواريخ تحت الأجنحة ، مقتبسة من الأسلحة الحديثة ، علاوة علي خزان الوقود الإضافي تحت جسم المقاتلة)

​

طراز المقاتلة "النهارية" (يلاحظ أن حمولات الصاروخ تحت الأجنحة ، مقتبسة من الأسلحة الحديثة ، علاوة علي خزان الوقود الإضافي تحت جسم المقاتلة)

​

طراز مقاتلة ليلية و"لجميع الأجواء "(يلاحظ أن حمولات الصواريخ تحت الأجنحة ، مقتبسة من الأسلحة الحديثة ، علاوة علي خزان الوقود الإضافي تحت جسم المقاتلة ، كما يلاحظ الرادار الأكبر حجم في مقدمة الطائرة ... وأجهزة الرادار "رؤية مواجهة ورؤيات جانبية علاوة علي الرؤية بالأشعة فوق الحمراء )

طراز مقاتلة قاذفة و"لجميع الأجواء "(يلاحظ أن حمولات الصواريخ والقنابل الموجودة تحت الأجنحة ، مقتبسة من الأسلحة الحديثة ، علاوة علي خزان الوقود الإضافي تحت جسم المقاتلة ، كما يلاحظ الرادار الأكبر حجم في مقدمة الطائرة ... وأجهزة الرادار "رؤية مواجهة ورؤيات جانبية)

طراز مقاتلة قاذفة و"لجميع الأجواء " (يلاحظ أن حمولات الصواريخ تحت الأجنحة ، مقتبسة من الأسلحة الحديثة ، علاوة علي خزان الوقود الإضافي تحت جسم المقاتلة ، كما يلاحظ الرادار الأكبر حجم في مقدمة الطائرة ... وأجهزة الرادار "رؤية مواجهة ورؤيات جانبية علاوة علي الرؤية بالأشعة فوق الحمراء )

​

طراز الإستطلاع الجوي والتصوير (يلاحظ أن الحمولات تحت الأجنحة ، مقتبسة من الأسلحة الحديثة)

طراز إستعراض وأكروبات جوي

​

هو بالنسبه للتصميمات الموضوعه هنا هل هي مجرد تصميمات تخيليه ابتكرتها ام هي تصميمات وضعها خبراء مصيرييين علي اساس تطوير الطائرة الي ان يتم البدء في التصنيع سؤال يحتاج الي جواب:dunno[1]::dunno[1]:



[narutotayaa]

رد: صوره تحتاج الى تفسيير ؟؟؟

ولماذا وضعت اذا كان العمل بها لم يتم هل هو مجرد رسم علي ورق فقط



[عمروالقناوى]

رد: صوره تحتاج الى تفسيير ؟؟؟

موضوعك جميل يا اخ راس كبيرة وحاسس كدة انة مشروع المقاتلة المصرية استمر فى التطورولم يتوقف كما يشاع والدليل النموذج الثالث الذى تم اختبارة فى سنة 1969 اى بعد النكسة وحاسس ايضا انة هناك حاليا مشروع مقاتلة مصرية محلية قد اقترب من الظهور
يارب يكون احساسى صحيح



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

ده ياباشا الطراز الثالث من الطائرة مزود بالنسخه المصرية من المحرك e-300 لتصبح سرعتها ضعفي سرعة الصوت

مارشاااال , ركز من فضلك
لماذا تركز على الكوون - الجسم المخروطي- فقط و تنسى غطاء المحرك ؟
نعم الكوون هو مميز بالنسبة للنموذج الثالث و لكن الفتحات على غطاء المحرك فتحات في تشكل خط مستقيم متقطع
و الان لاحظ

لاحظ ان هذا النموذج لا يوجد به الفتحات المتقطعة التي تشكل خط مستقيم على غطاء المحرك من الخارج

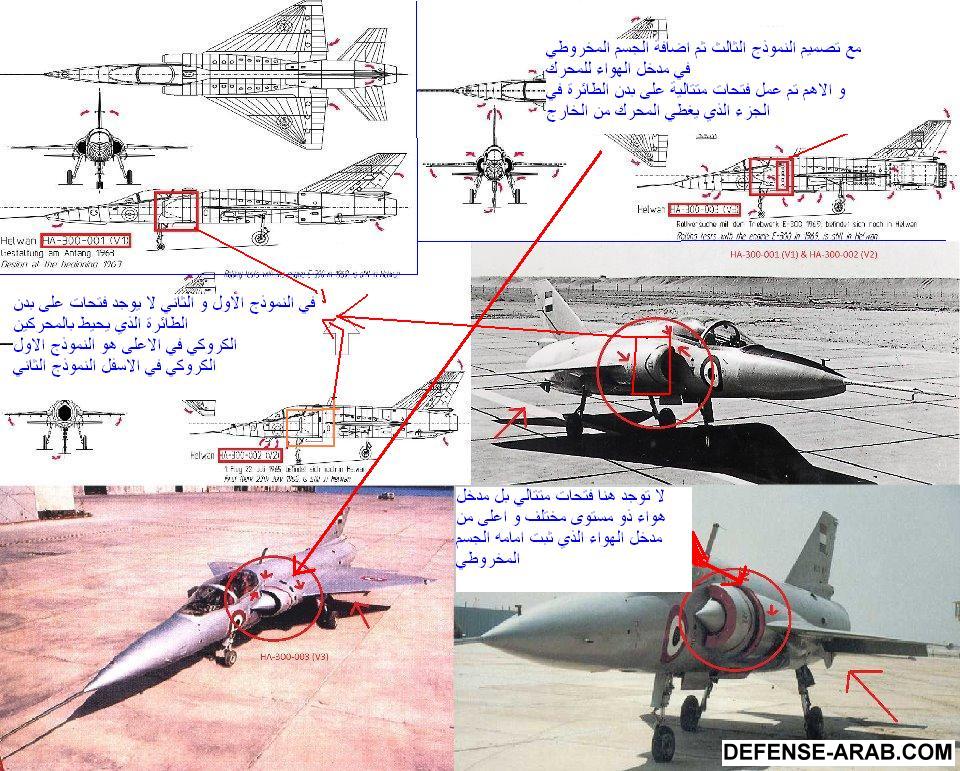

و الان نجمل الشرح للنماذج الثلاثة و اختلافها عن النموذج الذي في الاعلى

اتمنى ان اكون قد اوضحت الجزء الذي اقصده من التصميم
​



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

هو بالنسبه للتصميمات الموضوعه هنا هل هي مجرد تصميمات تخيليه ابتكرتها ام هي تصميمات وضعها خبراء مصيرييين علي اساس تطوير الطائرة الي ان يتم البدء في التصنيع سؤال يحتاج الي جواب:dunno[1]::dunno[1]:

اخي العزيز انا لم ابتكر شئ و لم ارسم تصميم لطائرة في حياتي
​



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

موضوعك جميل يا اخ راس كبيرة وحاسس كدة انة مشروع المقاتلة المصرية استمر فى التطورولم يتوقف كما يشاع والدليل النموذج الثالث الذى تم اختبارة فى سنة 1969 اى بعد النكسة وحاسس ايضا انة هناك حاليا مشروع مقاتلة مصرية محلية قد اقترب من الظهور
يارب يكون احساسى صحيح

ما احاول قوله في هذا الموضوع بالصور ان هناك نموذج مختلف تماما عن النماذج الثلاث القديمة , و الحقيقة انا لم اجد مانع من متابعة المشروع ، و السبب اننا نملك التصميمات الاساسية من الالمان و الخبرات المصرية التي شاركت في المشروع , بل يعود الفضل في تخطي الطائرة حاجز 2 ماخ الى مهندس مصري
ربما تعطل المشروع قليلا لكن من يدري , ربما ما ننظر اليه في هذا الموضوع هي الجدة الكبرى لمشروع المقاتلة المصرية
​



[raskebera]

رد: صوره تحتاج الى تفسيير ؟؟؟

بالاضافه الى التسليح الحديث لاحظ وجود مستشعرات فى مجموعه الذيل ابتدائا من المقاتله الليليه !!

الا تلاحظ اختلاف علم و ارقام الطائرة
من علم مصر الى علم الوحدة مع سوريا ثم تقريبا علم رومانيا بالاضافة الى ارقام انجليزية و وضع الوان تميز السرب على شفرة الذيل , من قام بهذه الرسومات متخصص و يعلم ما يفعله
​



[محمدعبدالناصر]

رد: صوره تحتاج الى تفسيير ؟؟؟

موضوع فعلا غاية ف الاهميه

تقيم
​



[Tiger claw]

رد: صوره تحتاج الى تفسيير ؟؟؟

الا تلاحظ اختلاف علم و ارقام الطائرة
من علم مصر الى علم الوحدة مع سوريا ثم تقريبا علم رومانيا بالاضافة الى ارقام انجليزية و وضع الوان تميز السرب على شفرة الذيل , من قام بهذه الرسومات متخصص و يعلم ما يفعله
​

بالضبط !! كل التغيرات الجذريه ( باستثناء اختلاف العلم فى اول 3 مقاتلات) تبداء مع المقاتله الليليه
فابتداء منها ظهرت اكثر من نقطه تعليق للاسلحه عوضا عن نقطه تعليق يتيمه اسفل كل جناح فى التصاميم الثلاث السابقه وهو ماقد يفسر زياده سمك الجناح فى الصوره التى احضرتها !!
وتكبير حجم الرارادت ! والتنوع فى تصميم فتحات المحرك فى الذيل (فى طرازى المقاتله القاذفه يبدو كانه متغير وليس ثابت كما كانت المحركات وقتها) !!

من الصعب ان تكون كل هذه التحديثات كانت منذ بدايات المشروع !!!
