رادار Smart-s MK2 !

إنضم
7 أكتوبر 2007
المشاركات
917
التفاعلات
60
رادار SMART-S Mk2 البحري






رادار SMART-S Mk2 وهو من أحــدث الرادارات البحرية ثلاثية الأبعاد/متعددة المهام التي تصنعها شركة "طــاليس" الرائــد الفرنسي في صناعة الالكترونيات العسكرية.
الرادار مؤهل للتعامل مع الاهداف المتوسطة والبعيدة المدى بما فيها الاهداف الجوية و السطحية مع امكانيات قوية في المراقبة وتحديد الأهداف ..فهو مؤهل لقتال السفن والطائرات والمروحيات وكذا اعتراض الصواريخ المضادة للسفن في أصعب ضروف العمل (امطار ..عواصــف رعدية ..) كذلك امكانية تعامل بكفاءة عالية مع أصغر الاهداف من مسافات بعيـدة

SMART-S Mk2, the newest Thales Naval 3D multibeam
radar, is optimized for medium-to-long range air and
surface surveillance and target designation. This stateof-
the-art radar is an excellent performer in complex
littoral environments with their mix of sea, land, rain,
thunderstorms and targets such as multiple small
surface ships, helicopters and anti-ship missiles. The
detection range allows the full performance of new
medium-range SAM-systems such as ESSM. Graceful
degradation through the use of multiple solid state
transmit modules and multiple receive channels ensures
robust performance throughout the spectrum of military
operations

كما ان SMART-S Mk2 مـؤهل لتحمل ضروف التشويش القوية بفضل التقنية العالية الموضفة فيـه .. وهو يضمن توجيه الصواريخ والاسلحة البحرية وكذا المروحيات الصديقة الى أهدافها من مسافات كشف بعيدة وفي ضروف معقدة بكل كفاءة واقتدار مع قدرات تشويش على الاجسام المعادـية ..
وقد راعى مهندسوا "طاليس" في تصميم رادارهم أن يكون رادار سهل الاستعمال مع حالات عطب في حالات نادرة جدا وصيانة سهلة

Through the use of Doppler processing SMART-S Mk2
can detect even the stealthiest of targets in a cluttered
environment by measuring radial speed directly. As
a multibeam radar SMART-S Mk2 offers the long
dwell time per target required for good radial speed
measurements.
SMART-S Mk2 is an optimal sensor for target indication
to a fire control tracking system. By providing 3D tracks
the radar supports correct classification and rapid
acquisition. The elevation accuracy is high (even in case
of multipath by using receive beams below the horizon)
and suited to directly launch fire and forget missiles.
SMART-S Mk2 is well suited for detection of helicopters
due to dedicated rotor hub detection capabilities. For
guidance of helicopters and UAVs it can use very short
pulses, providing a short minimum range.
يصل المدى الاقصى لرادار SMART-S Mk2 الى 250 كلم ! أما مدى كشفه لصاروخ صغير مضاد للسفن فهو اكثر من 50 كلم !

• Maximum Instrumented range : 250 km

Small missile : ~ 50 km​


يستعمل رادار وسيطين اثنين . واحدة ذات مدى متوسط بمدى 150 كلم بمعدل 27 لفة في الدقيقة . وأخرى بعيدة المدى بمدى 250 كلم بمعدل 13.5 لفة .
+ تعقب ورصد تلقائي للأهداف
+ قدرات ECCM كبيرة

• Two operating modes: medium range up to 150 km at
27 RPM and long range up to 250 km at 13.5 RPM
• Fully automatic detection and tracking.
• Dedicated ECCM techniques

من المقرر ان يدخل الرادار الخدمة في البحرية الملكية المغربية على طرادارت Sigma الهولندية بعدد 3 .. مع العلم ان هذه الأخيرة -اي الطرادات- رادارها الطبيعي هو من نوع MW08 3D بمدى 105 كلم ! طلب استبدال كان بطلب من المغرب الذي فضل رادار أقوى . ليتناسب مع التسليح القوي الذي سوف تكون عليه الطرادارت .
+اخر جيل من صواريخ الاكزوسيت MM40 Blk 40
+ الميكا vl Mica

فيديو رائع للرادار في تعامله مع اهداف روسية (جوية/بحرية):cool::

[YOUTUBE]eMPolTcGiuE[/YOUTUBE]


....
الموضوع ترجم بواسطة ابــــن الـمـغرب الـبـار لموضوع عن الرادار من موقع شركة طاليس
بتصــرف ..


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
موضوع ممتاز و الفيديو اروع


هل هذا جهاز لتحديد مواقع الاهداف و الصواريخ القادمة??
و لدي سؤال, ايمكنك ان تعطيني صورة للجهاز الذي يقوم بمقاومة التشويش


ملاحظة الرادار يستطيع التعامل مع عدة اهداف


ابو حامد

عضو مميز
إنضم
14 مارس 2008
المشاركات
1,105
التفاعلات
8
رائع اخي ابن المغرب عوده قويه وموضوع ممتاز

إنضم
7 أكتوبر 2007
المشاركات
917
التفاعلات
60
هل هذا جهاز لتحديد مواقع الاهداف و الصواريخ القادمة??
كما اسلفت في موضوعي الرادار يستعمل وسيطين واحد للمسافات المتوسطة والاخر للبعيدة اما الذي تشير اليه فهو للمسافات المتوسطة
بالنسبة لسؤالك الثاني للاسف لا استطيع افادتك
شكرا على المرور
رائع اخي ابن المغرب عوده قويه وموضوع ممتاز
أسعدني مرورك اخي الكريم .. شكرا لك
ملاحظة / الرادار نفسه يعمل في البحرية العمانية

التعديل الأخير:

scarlotis

عضو مميز
إنضم
3 مارس 2008
المشاركات
643
التفاعلات
325
موضوع رائع و متكامل بارك الله فيك

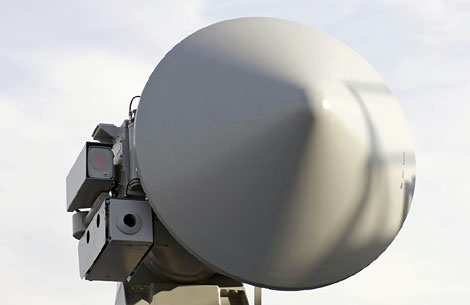

اخ تونجيسكا الجهاز الذي تكلمت عنه هو رادار لتوجيه النيران
ورادار المراقبة هو من يقاوم التشويش باجهزته
لان التشويش هي موجة من خارج نظام الرادار تستعمل نفس استقطاب الرادار
هناك ثلاث اجهزة مع هدا النظام تكون مصاحبة له
رادار المراقبة و رادار توجيه النيران ورادار المنظومة التدريجية لتتبع الاهداف

هل هذا جهاز لتحديد مواقع الاهداف و الصواريخ القادمة??
و لدي سؤال, ايمكنك ان تعطيني صورة للجهاز الذي يقوم بمقاومة التشويش​

التعديل الأخير:

Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
مشكورين يا إخوان للتوضيح.............


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,959 25
الدولة
Jordan
هل هناك معلومات عن قدراته ضد الاهداف الجويه المتخفيه الحديثه low rcs ؟؟
حيث اجؤيت تجربه على على الرادار سامبسون المحمول على المدمره تايب 45 الانجليزيه استطاعت اكتشاف وعتقب التابفون مسافه كبيره فما هي قدراته مقارنة به وشكرا
http://defense-arab.com/t4096.html

إنضم
7 أكتوبر 2007
المشاركات
917
التفاعلات
60
أخي الفاضل / BERKUT_SU
كما اسلفت في الموضوع الرادار هومن أخر ما توصلت له شركة "طاليس" العريقة في مجال الرادارات البحرية .. وعلى العموم فمدى الكشف الأقصى والاجرءات الالكترونية المضادة فيه قوية جدا !
بالنسبة للنقطة التي أشرت اليها في ردك أود أن اشير الى أن الرادار يكتشف اصغر الصواريخ البحرية المضادة والتي طبعا تقل بصمتها عن الطائرات حتى ولو تعلق الأمر بالتايفون من مدى محترم جدا وهو 50 كلم يعني خارج مدى الميكا vl والاستر15 ! وهو ما يمكن اعتباره نجاح كبير في كشف اصغر الاهداف - مما يعني بصمات رادارية منخفضة - من مسافات كبيرة !
وعلى العموم فرنسا عندها البديل واللي هو أكيد أحسن وهو رادار "هيراكليس" المركب على الفرقاطة الشبحية فريم وعلى الحاملة المستقبلية للبحرية الفرنسية Pa2
