صورايخ (M39(TACMS:


وهي صواريخ امريكية الصنع صورايخ تكتيكية يتم استخدامها في جميع الظروف المناخية وفي جميع الأوقات وتم انتاجها لتستخدم من قبل سلاح المدفعية الصاروخية وخصيصاً الراجمة الأمريكية MLRS من طراز M270 ولهذة الصواريخ القدرة على توفير دعم ناري كبير للقوات الصديقة وايضاَ تستخدم لفتح ثغرات في خطوط العدو الدفاعية بسبب القوة النيرانية الكبيرة التي توفرها هذة الصواريخ وايضاَ المدى الكبير لهذة الصواريخ التي لايستطيع المدافع او الراجمات الأعتيادية من الوصول الى هكذا مدى وايضاً تستخدم لضرب الأهداف الحيوية للعدو مثل مركز الأتصالات والقيادة وايضاً بطاريات المدفعية وانظمة الدفاع الجوي والمطارات الميدانية ومواقع التموين للعدو زيوجد عدة تطويرات لهذة الأنواع من الصواريخ يختلف كل تطوير عن الأخر بالمدى وايضاَ بنوع المتفجرات المستخدمة وايضاَ انواع القنابل التي تحتويها الصواريخ مثلاً الغام مضادة للأليات مثل المتفجرات من نوع M74 او الغام مضادة للأفراد و مضادة للمعدات APAM وغيرها.

تركيب الصاروخ:


1-(Guidance and Control Section (GCS :

الجزء الأول هو جزء السيطرة والتحكم بالصاروخ وهذا الجزء يقع في مقدمة الصاروخ ويقوم هذا الجزء من الصاروخ بجميع اعمال التوجية والقيادة والطيران الألي للصاروخ وايضاً يوفر الأتصال مع القيادة لغرض التوجية ايضاً وايضاً يحتوي على انظمة تحديد لتحديد موقع الصاروخ وايضاً لتحديد الأتصال مع نظام الأطلاق في الراجمة M270 FCS .

Propulsion Section -2:

جزء الدفع او المحرك الصاروخي ان هذا الجزء يوفر الطاقة اي قوة الدفع اللازمة لدفع الصاروخ وايضاً الأبقاء على الصاروخ متزناً اثناء الطيران ويتكون هذا الجزء من غلاف المحرك اضافة الى المحرك الدافع وايضاً يحتوي على لجزء الخاص الذي يتحكم بأنطلاق الصاروخ.

3- Control Section:

جزء التحكم ويوجد في مؤخرة الصاروخ ويستفاد من هذا الجزء ايضاً في تحديد مكان الزعانف في مؤخرة الصاروخ المستخدمة في تثبيت الصاروخ اثناء الطيران اضافة الى انه في الجزء النهائي من الصاروخ هو المسئول عن تزويد الصاروخ بالطاقة الكهربائية مثل تزويد الصواعق الكهربائية الموجودة بالروؤس الحربية electronic time fuse وغيرها.


4- Warhead Assembly:

الرأس الحربي ان المهمة ارئيسية للرأس الحربي هو حمل وحماية القنابل والصواريخ والمتفجرات التي يحملها الرأس ويتكون الرأس الحربي في صواريخ M39 من غلاف من مادة الألمنيوم وايضاً يتكون الرأس الحربي بشكل رئيسي من بنية تتكون من مادة الألمنيوم وايضاً يتكون من انبوب وسطي يحتوي على مخزون القنابل او المتفجرات وايضا يحتوي الرأس الحربي على نظام يتحم في وقت انفتاح الرأس الحربي لغرض رمي المخزون من المتفجرات او القنابل في وقت محدد يسمى skin severance system .
ويستخدم الصاروخ M39 بشكل عام ضد الأليات او الأفراد او المعدات ويحتوي كل صاروخ من هذا النوع على ما يقارب 950 قنبلة موجهة مضادة للأفراد و المعدات المسماه APAM وايضاً يحتوي على قنابل M74 المضادة للأليات .
ان الراس الحربي ينفجر بفعل انواع متعددة من الصواعق منها صواعق كهربائية تستخدم المؤقت electronic time fuse مثل M219A2 وهذا النوع من الصواعق مشابه للصاعق الموجود بالصاروخ M26 وهو صاروخ يستخدم بالراجمة MLRS ذو طراز اقدم ويسمى الصاعق المستخدم بالصاروخ M26 بالصاعق M445 electronic time fuse حيث هذة الصواعق عند انفجاره تفتح رأس الصاروخ مما يؤدي الى انطلاق المتفجرات الموجودة بالراس الحربي .
ان المتفجرة من نوع M74 كما قلنا تحتوي على انواع خاصة من المتفجرات وايضاً تكون مغطاة بغلاف حديدى ان هذة القنبلة عند انطلاقها بالجو اثناء سقوطها وبفعل السرعة العالية high-velocity واثناء انفجارها تنطلق الشضايا الحديدية مسببة اضرار لأطارات الأليات وايضاً الجنازير وايضاَ تسبب اضرار لصحون الرادارات radar antennas وغيرها من الأهداف مثل الأفراد فتأثيرها قاتل بمسافة اقل من 15 متر.
وهذة صورة M74:


تطويرات الصاروخ :

Army TACMS Block I :


ان الحاجة الرئيسية للصواريخ التكتيكية M39 هي لضرب الأهدف الحيوية للعدو لمسافات كبيرة لذا كان النموذج الأول من الصاروخ M39 وهو صاروخ ارض-ارض يحتوي على ما يقارب 930 قنبلة من نوع M-74 منها المضاد للأليات والأفراد والمعدات APAM .
يعتبر الصاروخ M39 صاروخ نصف بالستي تحتوي كل راجمة من نوع MLRS على صاروخ واحد في حمولتها وكما قلنا يحتوي الصاروخ على بالضبط 930 قنبلة من نوع M-74 ويستخدم لقصف الأهداف الحيوية مثل منصات اطلاق الصواريخ وايضاً بطارات المضادة للطائرات ومركز القيادة وغيرها.
وقد تم بناء اول نماذج من الصاروخ عام 1990 وقد تم استخدام الصواريخ في حرب الخليج في عملية عاصفة الصحراء لأؤل مرة .

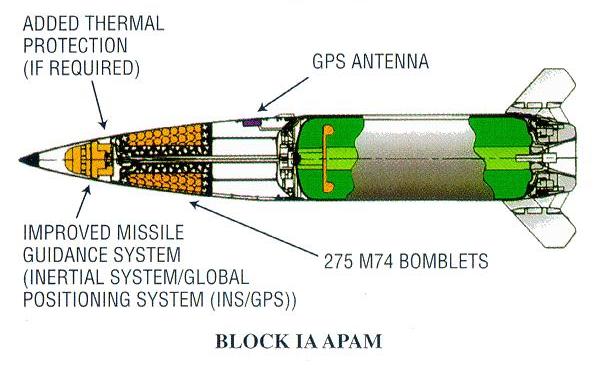

Army TACMS Block IA:


ان هذا النموذج محدث من الصاروخ ذو مدى ابعد من النموذج Block I ويحتوي النوذج الجديد على نظام تحديد العالمي GPS مع هوائي داخلي وانظمة تشغيل ان هذا الوزن الزائد ادى الى تخفيف حمولة الصاروخ من المتفجرات من نوع M-74 من 930 الى 300 متفجرة ولكن ادى اضافة نظام GPS الى اضفة مدى ودقة عالية يفتقدها النموذج الأقدم Block I ويحتاج الصاروخ الجديد الى منصة اطلاق جديدة في الراجمة M270 حيث الصاروخ من النموذج الأول Block I يستخدم منصة اطلاق اعتيادية M270 مع بعض التعديلات اما الصاروخ الجديد من طراز TACMS Block IA يحتاج الى منصة اطلاق جديدة هي الراجمة المحدثة MLRS M270A1 وتحتوي هذة المنصة ايضاً على انظمة سيطرة على النيران احدث fire control system (IFCS) وايضاً انظمة ميكانيكية اكثر تطور .
ان الصاروخ الجديد يستخدم نفس مكونات الصاروخ ذو النسخة الأقدم Block I عد التخفيف بالحمولة من المتفجرات وذلك لزيادة المدى وايضاً زيادة الدقة وذلك عن طريق اضافة نظام ال GPS.

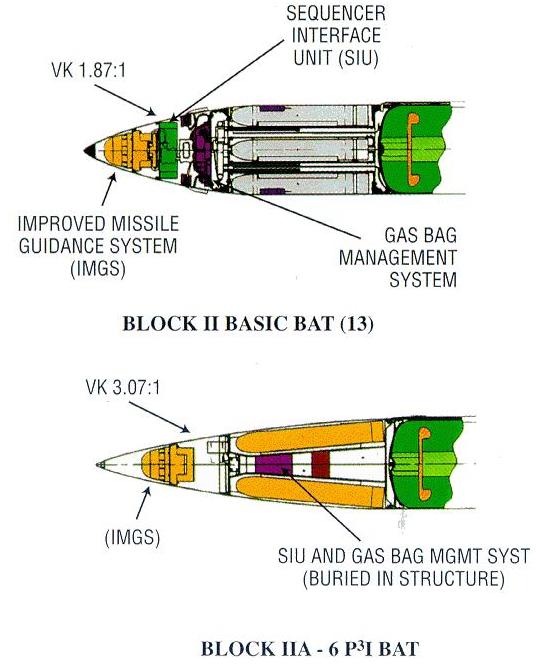

Army TACMS Block II:


ان هذا هو النموذج الأحدث للصاروخ M39 والأكثر تطوراً من النماذج السابقة وهذا الصاروخ يستخدم بجميع الظروف المناخية وفي جميع الأوقات ويستخدم لتوفير الدعم المباشر للقوات الصديقة عن طريق تدمير اكبر عدد من أليات العدو حيث صمم هذا الصاروخ لتدمير الأهداف التي تتحرك على سطح الأرض مثل الدبابات وألأليات وايضاَ الأهداف المتمركزة مثل قاعدات اطلاق الصواريخ مثل ال Scud وغيرها من الأليات وذلك عن طريق حمولة الصاروخ من المتفجرات حيث ان هذا النموذج من الصاروخ يختلف عن النماذج السابقة بعدم احتوائة على المتفجرات من نوع M-74 ولكن يحتوي على على قنابل اكثر تطوراً مضادة للأليات من نوع BAT او P3I وهذة هي عبارة عن ذخائر توجة بواسطة اشعةتحت الحمراء(IR) guided submunition تستخدم هذة القنابل طريقة الهجوم العمودي لتدمير اهدافها والصاروخ ايضاً موجة بواسطة نظام ال GPS وذلك لزيادة الدقة.

وهذة صورة تبين انفجار الصاروخ بالجو:


هذة صورة تبين المتفجرات من نوع BAT :
