تاثير الدرع الرد فعلي على الذخائر


مع تطور التهديد المتوقع ضد المدرعات برزت الحاجة الى زيادة سمك التدريع . ولكن هناك قيود على هذه الزيادة وهي الوزن الاجمالي للمدرعة والابعاد الخارجية لها مما ادى الى توقيف اي زيادة للتدريع والبحث عن طرق ووسائل اخرى لزيادة الوقاية للطاقم والمعدات الاساسية . ونتج عن ذلك استداث الدروع المختلطة التي تتكون من مواد مختلفة مرتبة على شكل طبقات والدروع المتعددة spaced armour وزيادة زاوية ميل الدرع ، واخيرا تم استحداث الدروع الرد فعلية عام 1970 التي استحدثها الدكتور هيلد ومنذ ذلك التاريخ وهي في تطور مستمر .ولقد استخدمت هذه الدروع الرد فعلية في الدبابات الاسرائيلية اثناء الهجوم على لبنان عام 1982 ولاول مرة كما تم استخدام الدروع الرد فعلية بنجاح مع العربات المدرعة بغرض ايقاف عمل الاسلحة الخفيفة والمضادة لها ، ولكن مجال استخدامها توسع ليشمل دبابات القتال الرئيسية ، والمدافع ذاتية الحركة وناقلات الجنود المدرعة .ومن الطبيعي ان يختلف تصميم الدرع الرد فعلي طبقا لنوع المدرعة التي تستخدم معها والتصميم الجيد للدرع الرد فعلي يجعله قادرا على مواجهة ذخائر الحشوة الجوفاء ذات العيار الكبير اضافة الى العيارين النتوسط والصغير ليس هذا فحسب بل يستطيع ان يقاوم ذخائر طاقة الحركة .وفي هذا الموضوع باذن الله سنرى تاثير الدرع الرد فعلي على اداء ذخائر الحشوة الجوفاء والطاقة الحركية اضافة الى هذا سنتحدث عن طرق مواجهة الدروع الرد فعلية .





تاثير الدروع الرد فعلية على قذائف الحشوة الجوفاء:
يبدا عمل الدرع الرد فعلي بعد وقت قصير ومحدد من اصطدام مقدمة نافورة المعدن المسال (jet tip) اثناء ذلك تقوم مقدمة النافورة باختراق طبقة المفرقعات وتفجيرها وتتطاير الالواح وحتى هذه اللحظة فان عملية الاختراق تتم طبقا للقوانين العادية وبعد ذلك عند تطاير الالوا تقوم بسد مسار النافورة باستمرار وانتظام ، وهذه العملية هي التي تتوقف عليها كفاءة الدرع الرد فعلي ولا تخضع لقوانين الاختراق العادية .وينشا عن هذه العملية تشويه لنافورة المعدن وبدرجة كبيرة ، كما انها تفقد جزءا كبيرا من طاقتها ولا تبقى من هذه الطاقة الا جزء صغير لا يكفي لاختراق الدرع الرئيسي ، اما مؤخرة نافورة المعدن المسال فانها تتشتت وتاثيرها محدود. وقد تم تجريب العديد من الاختبارات التي تم فيها استخدام انواع مختلفة من ذخائر الحشوة الجوفاء ضد انواع مختلفة من الدروع الرد فعلية لها زاوايا ميل مختلفة وكانت النتيجة انه تم الحصول على عمق اختراق مختلفة وبدرجات مختلفة وكان تاثير زوايا الميل للدروع الرد فعلية واضحا سواء استخدمت دروع رد فعلية سريعة او بطيئة ( تصنع على شكل صناديق او بلاطات صغسرة بها طبقتان من المفرقعات ) وبالاضافة الى تاثير زوايا الميل فانه هناك عوامل اخرى تؤثر على اداء هذه الدروع وهي ترتيب المواد التي تكون منها الدروع الرد فعلية وعدد طبقات المفرقعات ، وابعاد الدرع وطريقة تثبيته على الدرع الرئيسي ودرجة لاحكام للصناديق او البلاطات .



تاثير الدرع الرد فعلي على اداء ذخائر طاقة الحركة :
تم تصميم الدرع الرد فعلي اساسا ليقاوم ذخائر الحشوة الجوفاء او ما يطلق عليه احيانا ذحائر الطاقة الكيميائية نظرا لاعتمادها في الاداء على الطاقة الناتجة من المفرقعات ، وهذا النوع من الذخائر له القدرة على الاختراق اكبر من قدرة ذخائر طاقة الحركة، ولكن يمكن تطبيق فكرة عمل الدرع الرد فعلي ليقاوم ايضا ذخائر طاقة الحركة ، وفي هده الحالة يلزم اختيار سمك الالوا المعدنية بحيث يناسب هذا التهديد ، وهو ما يعني ان يكون الدرع الرد فعلي اثقل وزنا حتى تتوفر كمية الحركة العرضية الكافية لمقاومة المقذوف المخترق وينتج عن الحركة العرضية للالواح نوعان من التدمير للمقذوف المخترق الاول هو تكسير المقذوف الى ثلاثة اجزاء او اربعة مع تغيير اتجاهها والثاني هو انحراف وانثناء /تكسير المقذوف المخترق ، ويعتمد هذا التاثير على سمك الدرع ، والنسبة بين سرعة المقذوف المخترق وسرعة الالواح المعدنية وزاوية ميل الدرع على اتجاه الاختراق وعند مقاومة قدرة الاختراق المتبقية نتيجة استخدام درع رد فعلي ودرع خامل وجد ان هذه القدرة المتبقية للاختراق تقل حوالي 60 / 80% في حالة استخدام الدرع الرد فعلي .

طرق مواجهة الدروع الرد فعلية :
يعتبر الاتجاه الى زيادة عيار الحشوة الجوفاء (زيادة قطرها ) بهدف الحصوص على اختراق اكبر ، ويعتبر هذا الاتجاه غير كاف لمواجهة الدرعو الرد فعلية ويلزم تصميم اكثر تعقيدا للرؤوس الحربية وهناك عدة طرق لتناول هذا الاتجاه ، ولكن يجمع بينها عدة طرق لتناول هذا الاتجاه ، ولكن يجمع بينها فكرة واحدة ، وهي اداء الاس الحربي على عدة مراحل للتغلب على الدرع الرد فعلي وذلك بوضع شحنة مفرقعات مجوفة امامية وذلك لتنظيف المسار ( ولو لوقت محدد) اما نافورة المعدن المسال الناتج من شحنة المفرقعات المجوفة الرئيسية التي توجد في الخلف .
وتختلف هذه الحلول بالنسبة لمكونات الجزء الامامي الذي يقوم بتنظيف المسار قبل انفجار الشحنة الخلفية للمفرقعات وتشمل هذه البدائل ما يلي :

* شحنة مفرقعات امامية تقوم بفتح ممر في طبقة مفرقعات الدرع الرد فعلي وبدون تفجيرها .
* استخدام شحنة طاقة الحركة في حالة توفرها في السلاح المضاد للدروع وذلك باستخدام مقدمة لفتح الدرع الرد فعلي .
* استخدام مقدمة قوية وثقيلة في الصاروخ بحيث تمسك باللوح الامامي قبل تطايره .
* استخدام شحنة مفرقعات مجوفة صغيرة امامية بحيث تعمل نافورة المعدن المسال الناتج منها على ازالة بلاطة الدرع الرد فعلي وذلك قبل تكوين نافورة المعدن المسال للشحنة الجوفاء الرئيسية في الخلف.
* استخدام شحنة جوفاء من المفرقعات تقوم بتدمير كل بلاطات الدرع الرد فعلي ، وبعد ذلك تعمل شحنة جوفاء رئيسية من المفرقعات وبعد زمن تاخير يتم فيه تطاير الالواح المعدنية للدروع ويكون الطريق خاليا امام نافورة المعدن المسال للشحنة الرئيسية .


التعديل الأخير بواسطة المشرف:

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
اعتذر عن الصور باللغة الروسية والفرنسية وذلك لنقص المراجع في المواقع الانجليزية ولكن من خلال قراءة الموضوع ستفهم محتوى الصورة


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,748
التفاعلات
30,105 147
إستاذنا الفاضل الزعيم ، الصور غير ظاهرة فإضطررنا لإعادة تنزيلها ، ومن بعد إذنك كبرنا الخط ولونا الموضوع ، ووضعنا عنوان بالبنط العرض ، ولونا العناوين الفرعية ، وكبرنا بنطها للرقم 6 ، وأضفنا صور جديدة ... تستاهل يا عم الزعيم :biggrin:.

التعديل الأخير:
إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
60
موضوع ممتاز أخي الزعيم .... بارك الله فيك .

و بصراحة أثارت انتباهي نقطة أود أن أشير إليها و هي التالية :
وهو ما يعني ان يكون الدرع الرد فعلي اثقل وزنا حتى تتوفر كمية الحركة العرضية الكافية لمقاومة المقذوف المخترق وينتج عن الحركة العرضية للالواح نوعان من التدمير للمقذوف المخترق الاول هو تكسير المقذوف الى ثلاثة اجزاء او اربعة مع تغيير اتجاهها والثاني هو انحراف وانثناء /تكسير المقذوف المخترق ، ويعتمد هذا التاثير على سمك الدرع
و هي نقطة أثرتها في السابق بأحد مواضيعي لأكثر من مرة فاتهمنا على إثرها بالبعد عن المنطق العلمي و اليوم يبدو أن السيد أندريه أكدها أخيراً في موقعه و تؤكدها لنا أنت مرة أخرى مشكوراً بالطبع .

الشكر الجزيل لك مرة أخرى أخي الزعيم ... تقبل تحياتي .


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
اولا اشكر زعيمنا انور الشارد فانا اعترف ان ذوقي الجمالي سيئ جدا ههههههههه
اما اخي القناص 11 فانا اود ان اخبرك ان عالم الدروع الرد فعلية قد تغير كثيرا كثيرا وساحاول الاضافات خصوصا من المواقع الروسية لانه صراحة المدرسة الشرقية تبنت هذا النظام وتطورت فيه كثيرا خصوصا الروس والاوكرانيين


a_aziz

عضو
إنضم
23 ديسمبر 2007
المشاركات
9,661
التفاعلات
262
اولا اشكر زعيمنا انور الشارد فانا اعترف ان ذوقي الجمالي سيئ جدا ههههههههه
اما اخي القناص 11 فانا اود ان اخبرك ان عالم الدروع الرد فعلية قد تغير كثيرا كثيرا وساحاول الاضافات خصوصا من المواقع الروسية لانه صراحة المدرسة الشرقية تبنت هذا النظام وتطورت فيه كثيرا خصوصا الروس والاوكرانيين
شكرا استاذنا العزيز الزعيم على الموضوع موضوع ثري بارك الله فيك لكن عندي سؤال
هل تصنع الدروع الرد فعلية على حسب شكل المدرعة التي ينوي تركيب هاته الدروع عليها


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,748
التفاعلات
30,105 147
و هي نقطة أثرتها في السابق بأحد مواضيعي لأكثر من مرة فاتهمنا على إثرها بالبعد عن المنطق العلمي و اليوم يبدو أن السيد أندريه أكدها أخيراً في موقعه و تؤكدها لنا أنت مرة أخرى مشكوراً بالطبع .
القضية ليست قضية إتهامات من الآخرين أخي محمد ، ولكن طرح الأسئلة حق مشروع للجميع ، فليس كل الأعضاء لديهم ثقافتك العسكرية ، وأعتقد أن البعض في طرحه للأسئلة يقصد أمرين - وهذا تخميني الشخصي ولا أجزم به - إما للتوضيح للأخوة الأعضاء من خلال ردودك على الإستفسارات ‘ خصوصاً أن بعضهم إشتكى في قسم المشرفين من تحاور البعض في مواضيع علمية أو فنية لايدركها الكثير ، وإما أن تكون الأسئلة بقصد تصحيح مفهوم أو قضية خاطئة عند كاتب الموضوع ، فكما تعلم أخي محمد " كل إبن آدم خطاء " كما قال رسول الله صلى الله عليه وسلم ، وبالتأكيد القناص 11 أو أنور الشراد ليست إستثناء من هذه القاعدة ، فربما شخص بسيط يصحح معلومة عن أنواع التوجيه الليزري أو مهمة نازع الدخان أو غيرهما ، فيكون له ثواب ما ذكر . تحياتي أخي الكريم .

التعديل الأخير:
إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
60
القضية ليست قضية إتهامات من الآخرين أخي محمد ، ولكن طرح الأسئلة حق مشروع للجميع ، فليس كل الأعضاء لديهم ثقافتك العسكرية ، وأعتقد أن البعض في طرحه للأسئلة يقصد أمرين - وهذا تخميني الشخصي ولا أجزم به - إما للتوضيح للأخوة الأعضاء من خلال ردودك على الإستفسارات ‘ خصوصاً أن بعضهم إشتكى في قسم المشرفين من تحاور البعض في مواضيع علمية أو فنية لايدركها الكثير ، وإما أن تكون الأسئلة بقصد تصحيح مفهوم أو قضية خاطئة عند كاتب الموضوع ، فكما تعلم أخي محمد " كل إبن آدم خطاء " كما قال رسول الله صلى الله عليه وسلم ، وبالتأكيد القناص 11 أو أنور الشراد ليست إستثناء من هذه القاعدة ، فربما شخص بسيط يصحح معلومة عن أنواع التوجيه الليزري أو مهمة نازع الدخان أو غيرهما ، فيكون له ثواب ما ذكر . تحياتي أخي الكريم .
كلام سليم 100% أخي أنور ... و بالتأكيد كلنا خطائين و ما الكمال إلا لله سبحانه و تعالى و ما كتبته إلا للتنبيه فقط بعدم الحكم على الآخرين إلا بعد التأكد من المعلومات محل النقاش .
أما بخصوص طرح الأسئلة فعلى العكس تماماً أنا أستمتع بكل سؤال يوجه إلي و أسعى دائماً لأن أجيب عنه بأفضل المعلومات المتاحة بين يدي .

تقبل تحياتي .

التعديل الأخير بواسطة المشرف:

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,748
التفاعلات
30,105 147
كلام سليم 100% أخي أنور ... و بالتأكيد كلنا خطائين و ما الكمال إلا لله سبحانه و تعالى و ما كتبته إلا للتنبيه فقط بعدم الحكم على الآخرين إلا بعد التأكد من المعلومات محل النقاش .
أما بخصوص طرح الأسئلة فعلى العكس تماماً أنا أستمتع بكل سؤال يوجه إلي و أسعى لأن أجيب عنه بأفضل المعلومات المتاحة بين يدي .

تقبل تحياتي .
جزاك الله خير أخي محمد وبارك الله فيك ونفع الآخرين بعلمك .


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
شكرا استاذنا العزيز الزعيم على الموضوع موضوع ثري بارك الله فيك لكن عندي سؤال
هل تصنع الدروع الرد فعلية على حسب شكل المدرعة التي ينوي تركيب هاته الدروع عليها



اكيد اخي عزيز بل انه من عوامل قوة الدرع الرد فعلي تناسقه مع شكل الدرع الرئيسي ومدى احكام البلاطات مع الدرع وزوايا ميلها


التعديل الأخير:

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1

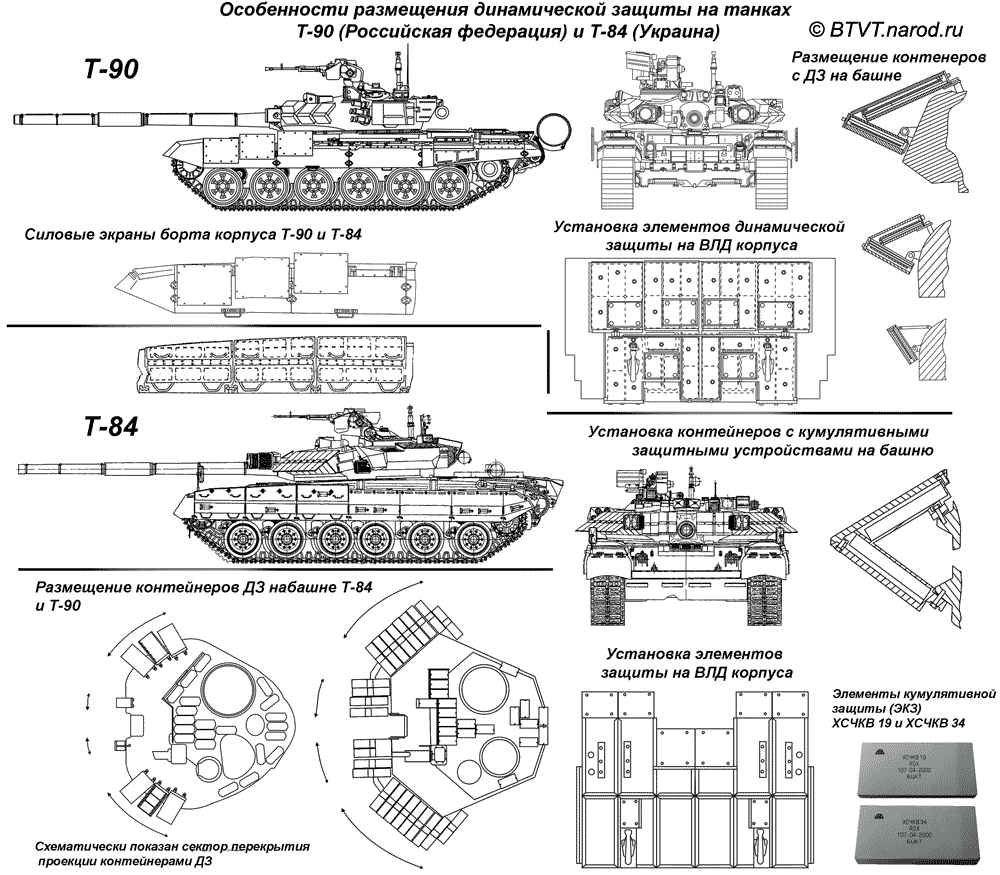

ملاحظة لو دققنا في الدروع الرد فعلية للدبابة تي 90 وتي 84 سنجد فرقا بينهما وهذا ناتج عن التطوير الذي داب عليه الروس واصبحوا الى جانب الاكرانيين ذوي خبرة كبيرة فيه

إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
60
ملاحظة لو دققنا في الدروع الرد فعلية للدبابة تي 90 وتي 84 سنجد فرقا بينهما وهذا ناتج عن التطوير الذي داب عليه الروس واصبحوا الى جانب الاكرانيين ذوي خبرة كبيرة فيه
الأوكرانيين اليوم باتوا من رواد صناعة الدروع التفاعلية في العالم فالدروع التفاعلية الأوكرانية برأيي هي المنافس الوحيد للدروع التفاعلية الروسية و التي هي أفضل الدروع التفاعلية في العالم .
