المدرعة الثقيلة ناقلة الجنود طراز BTR-T المبنية على أساس T-55



التجربة القتالية الحديثة كشفت بشكل كبير الاحتياجات المتزايدة لحماية الجنود من افراد المشاة ضد الوسائل الحديثة لقتال المدرعات
ان المركبات المدولبة من نوع BTR-80 و المدرعة الخفيفة BRMD و BMP و MT-LB لا يوفرون دائما الحماية اللازمة للجنود في ميدان المعركة.لبلوغ أقصى قدر من الحماية وضع مكتب التصميم الهندسي للنقل مشروع أنتج بالتعاون مع «Завод транспортного машиностроения» وهو النموذج الثقيل لناقلات الجند المدرعة (BTR-T) المبني على أساس T-55 التي تملك افضلية في الحماية كونها دبابة قتال رئيسي
ان دبابات T-55 عتيقة لا يمكن أن تؤدي وظائفها على نحو فعال في العصر الحالي لكن الآن يمكن تحويلها إلى مدرعة ثقيل ناقلة جند من مستوى عال.

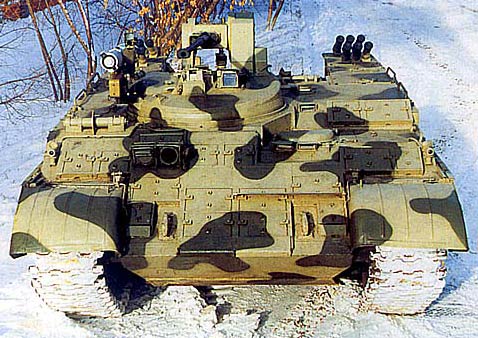

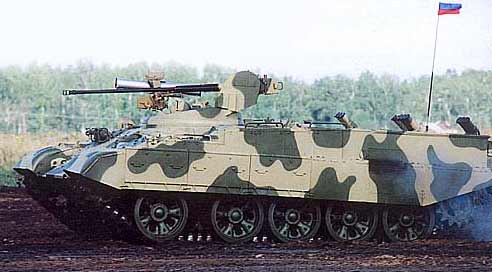

تم تصميم المدرعة الروسية الثقيلة من طراز BTR-T و بناءها على أساس تجريبي من طرف «Завод транспортного машиностроения» على هيكل دبابة T-55 ا. و ظهرت BTR-T لأول مرة في معرض «ВТТВ-Омск-97»




مخطط BTR-T كالتالي:

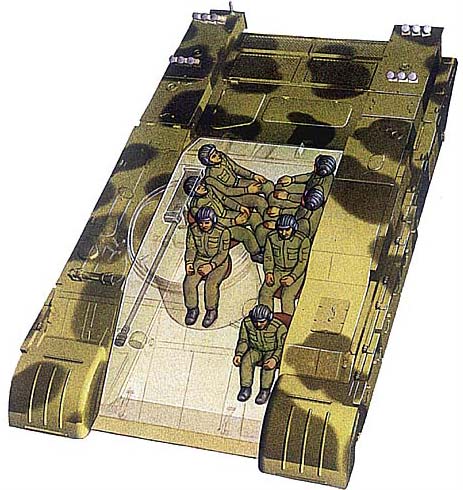

يقع المحرك في مقصورة خاصة مع ناقل الحركة ، مع القدرة على العمل في المياه كمدرعة برمائية. تتوفر على نظام تلقيم الي مع جهاز ادارة نيران و هي مصممت لاستيعاب خمسة مشاة بالعتاد الكامل.

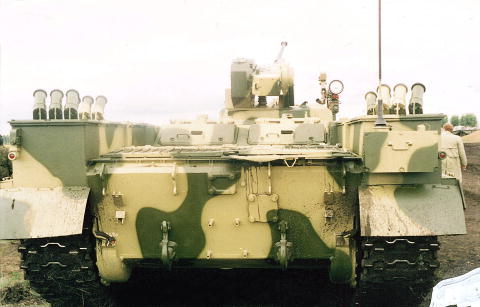

تحوي المدرعة على الدروع التفاعلية، فضلا عن حماية ممتازة ضد الألغام. في زاوية توفر الدروع حماية تبلغ 600 ملم. وتغطي جانبي الدبابة وكما ان هنا أجزاء في الهيكل تغطيها شبكة فولاذية . وتوضع في الجزء العلوي من الجانبين دروع سلبية و دروع تفاعلية اختيارية و تتسلح المدرعة باستخدام 12 قذيفة دخان نوع 902типа" 902"، مثبتة في الجزء الخلفي من الهيكل
لاطلاق النار من طرف الجنود عليهم التوجه نحو الفتحات في السقف و هذه نقطة سلبية
مقصورة طاقم الدبابة مزودة بنظام دعم حياة حديث يسمح لافراد الطاقم و قوات المشاة للعمل في ساحة معركة ملوثة و في مختلف الظروف المناخية
كما يمكن تعديل BTR-T حسب رغبة العميل

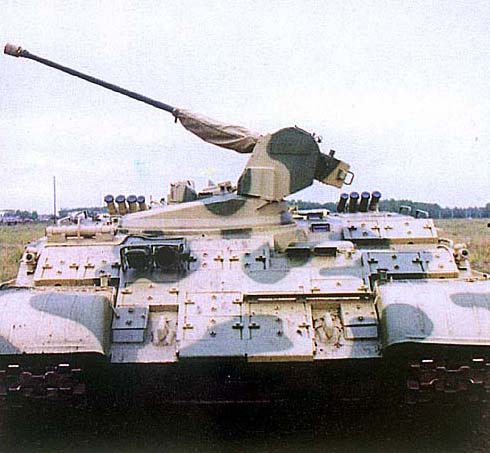

خصوصية طراز بي تي آر تي هو أنه تم تثبيت عليه منصة تسليح صاروخي بمدفع حديث 30 ملم أوتوماتيكي وقاذف صواريخ موجهة مضادة للدبابات مثل «Конкурс» و هذا التسلح يجعل من الممكن العمل بفعالية ضدالاهداف المدرعة والأهداف الجوية
وهكذا فإن BTR-T توفر القدرة على نقل الأفراد من وحدات المشاة في العمليات القتالية وفي عمليات حفظ السلام، ، كما توفر القدرة على العمل بشكل فعال ضد مختلف الأهداف في ساحة المعركة. لكن امكانية الانزال المظلي للمدرعة غير موجودة

عندما تم تحويل الدبابة لناقلة جند مدرعة لم يتم تغير الهيكل
فعند السير على الطرق السريعة يمكن بلوغ سرعة 50 كم / ساعة و هي قادرة على تسلق منحدرات بدرجة 32 ،و تجاوز جدار بارتفاع 0.8 متر، و خندق بعمق 2.7 متر ، و تجاوز مياه بعمق 1.4 متر (بدون اعداد). لكن من الاعداد تتجاوز مياه بعمق 5 متر وهو رقم قياسي بالنسبة لناقلة جنود ثقيلة
باستخدام تصاميم المشروع BTR-T، يمكن تحويل اي دبابة سوفيتية قديمة الى ناقلة جند من نفس الفئة

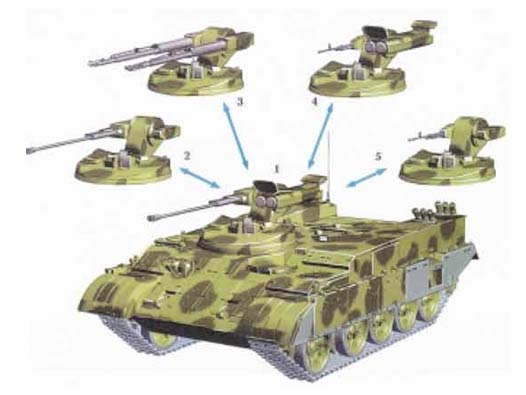

المبدأ الذي يعتمده المخططون الروس يعطي امكانية تجهيز المدرعة BTR-T بأسلحة مختلفة، استنادا إلى طلبات العملاء. وفيما يلي خيارات أنظمة التسليح المتوفرة:




1-مدفع تلقائي عيار 30 ملم من نوع 2А42 مع صاروخين مضاديين للدبابات من قاذف «Конкурс»
2-مدفع تلقائي 30 ملم 2A42 وقاذف تلقائي AGS-17 عيار 30 ملم
3 - مدفع تلقائي عيار 30 ملم نوع 2A38
4 -مدفع 12،7 ملم НСВ مضاد للطائرات، و صاروخين مضاديين للدبابات من قاذف «Конкурс»
5-مدفع رشاش 12،7 ملم НСВ مضاد للطائرات، وقاذف تلقائي AGS-17.عيار 30 ملم


المواصفات الرئيسية:

الوزن القتالي 38500 كلغ
الطاقم 2 و 5 جنود
نوع المدرعة..... مدولبة 8 × 8
التسليح
مدفع 30 ملم 2A42 بذخيرة (200) قذيفة
قاذف «Конкурс» بذخيرة (3) صواريخ
تحميل آلي بشريطي تحميل كهربائي
نظام الرؤية
جهاز رؤية ليلي نهاري
نوع المحرك В-55В او В-55У
قوة حصان 580 أو 620
عدد الاسطوانات 12
النسبةحصان / طن .... 15 الى 16.1
ناقل الحركة بخمس سرعات
السرعة القصوى 50 كم / ساعة
المدى 500 كم
تجاوز االعقبات:
مرتفع بدرجة 32
خنادق بعمق 2.7 م
جدار بارتفاع 0.8 م
مياه بعمق 1.4 م و 5 امتار بالاعداد
تدريع ما يعادل 600 مم
الجهاز الرادياوي P-173

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

ممتازة جدا كناقلة جنود وفرصة للدول التي تملك هذه الدبابة باعداد كبيرة

وتقبل احلى تقييم

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

مشروع جميل والله
فبدلاً من ان تجمع في مستودعات الجيش فليقوموا بتطويرها وتحسينها لهذا النوع
خذلك تقييم

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

بس في مشكلة
صغيرة جدا يوجد ناقلات جنود بي مساحة اكبر من 5
ولاكن سعرها اكيد منخفض و ذلك سيجعل اعداها كثيرة
شكرا لي صاحب الموضوع

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

بس في مشكلة
صغيرة جدا يوجد ناقلات جنود بي مساحة اكبر من 5
ولاكن سعرها اكيد منخفض و ذلك سيجعل اعداها كثيرة
شكرا لي صاحب الموضوع

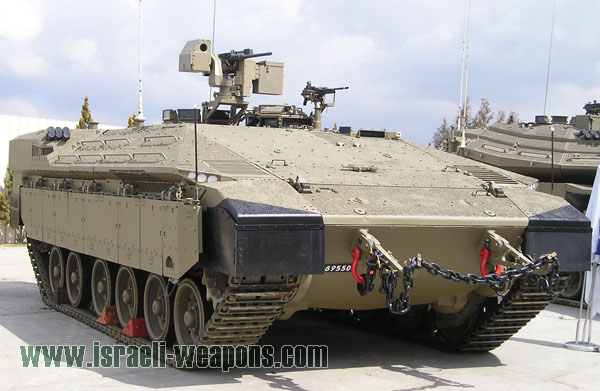

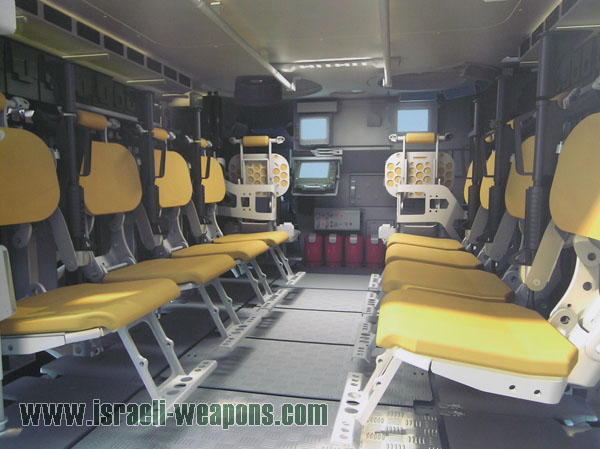

لكن تدريع هائل جدا لايوجد له مثيل الا النمر الاسرائيلية المصنوعة من بدن الميركافا وتحمل 10 جنود



رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

لكن تدريع هائل جدا لايوجد له مثيل الا النمر الاسرائيلية المصنوعة من بدن الميركافا

تماما اهم شيء فيها هو الحماية

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

تماما اهم شيء فيها هو الحماية
و لكن اخي الشهاب و كما تفضل الاخ قبلي فهي تحمل عدد صغير جدا كما انها ثقيلة نسبة لكونها ناقلة و بالتالي قد تكون صيد سهل لمضادات الدروعة و هنا اطرح سؤال ما هي دراتها في مواجهة مضادات الدروع الحديثة ؟؟؟

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

عدد الجنود قليل جدا بالنسبة للناقلات الأخرى !!

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

و لكن اخي الشهاب و كما تفضل الاخ قبلي فهي تحمل عدد صغير جدا كما انها ثقيلة نسبة لكونها ناقلة و بالتالي قد تكون صيد سهل لمضادات الدروعة و هنا اطرح سؤال ما هي دراتها في مواجهة مضادات الدروع الحديثة ؟؟؟

قدراتها ممتازة اخي الكريم
فقوتها الاساسية تتمثل في حمايتها السلبية كما انه تحمل بدروع تفاعلية كما لا تنسى قذائف الدخان
و ارى انها افضل اسلوب للاستفادة من دبابة ال تي 55
بدل من اخراجها من الخدمة

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

اولا الموضوع رائع و متكامل و العرض اكثر من متتاز
ثانيا عدد الجنود قليل جدا 5 جنود فقط و الاكثر سلبيه من ذلك هو اضطرار الجنود للخروج من فتحات السقف لاطلاق النار و هذا يعرضهم للخطر . وشكرا
تقييم

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

اولا الموضوع رائع و متكامل و العرض اكثر من متتاز
ثانيا عدد الجنود قليل جدا 5 جنود فقط و الاكثر سلبيه من ذلك هو اضطرار الجنود للخروج من فتحات السقف لاطلاق النار و هذا يعرضهم للخطر . وشكرا
تقييم
فعلا اخي الكريم و لكن يبقى هذا احد الحلول للاستفادة من الدبابات القديمة بدل التخلص منها

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

فعلا اخي الكريم و لكن يبقى هذا احد الحلول للاستفادة من الدبابات القديمة بدل التخلص منها

صحيح ولكن عندنا في مصر يتم الاستفاده منها بتركيب مدافع علي شاسيهات الدبابه القديمه t55

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

فكرة ممتازة لكن الجدوى العملياتي مناسب ؟

رد: المدرعة الثقيلة ناقلة الجنود طراز btr-t المبنية على أساس t-55

مشروع رائع جداً ولو يتم تطبيقه في الجيوش العربية التي تمتلك اعداد كبيرة من ال t55
