المصادر : ويكيبديا + تم نقل جزء من الموضوع قصة الصاروخ :
تأتي البداية من العام 1980 عندما وافقت 3 دول ( المانيا وبريطانيا والولايات المتحدة الامريكية ) على انتاج واحلال صاروخ قتال جوي قصير المدي لاحلال محل الصاروخ AIM 9 .
جاءت الفكرة على اساس ان الولايات المتحدة قد ابدلت صاروخها المتوسط المدي SPARROW بالصاروخ الشهير AMRAAM .
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
وستعمل الدول الثلاث على انتاج صاروخ قصير المدي ليحل محل السايد وايندر ووقع الاختيار على الصاروخ ASRAAM ليحل محل السايد وايندر ولكن عطل المشروع خروج امريكا منة وبدئها انتاج صاروخ قتال جوي قصير المدي خاص بها مما ترك الشريكان الاوروبيان ( الاعداء ايام الحقبة النازية ) لوحدهما مع الصاروخ ASRAAM .
ومع سقوط الاتحاد السوفيتي وسقوط جدار برلين الشهير اندمجت الالمانيتان تحت راية واحدة واصبحت ثاني دولة تجمع النوعين مقاتلات امريكية ومقاتلات سوفيتية بعد مصر ( بعد 1979 تواجدت الميج 21 و 23 مع الفانتوم والاف 20 وبعدها تواجدت الميراج مع الميج 21 و الاف 16 ) وجدت لديها كميات كبيرة من الصاروخ AA-11 ARCHER
مع توزيع نسب الانتاج فى الصاروخ كالتالي :
Germany 46%, Italy 19%, Sweden 18%, Greece 13%
والنسبة الباقية 4% تم توزيعها بين كندا ونورواي .
والصاروخ يمكن اطلاقة من القاذف LAU 7 الخاص بالصاروخ AIM 9 اي يمكن اطلاقة من اي طائرة تطلق السايد وايندر .
يبدو ان النبذة الصغيرة تعدت صفحتين كاملتين ولذالك لنتجة الان الى دراسة الصاروخ .

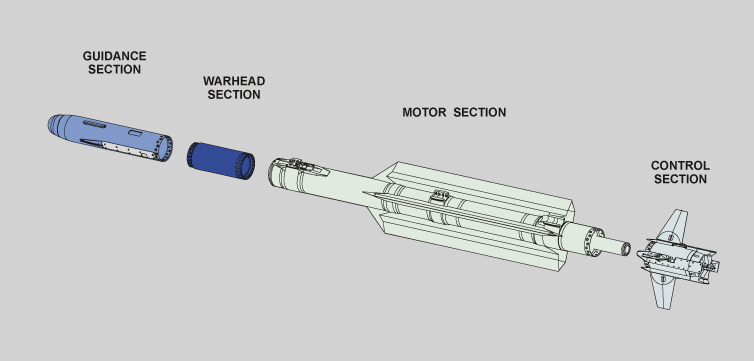

يتكون الصاروخ من خمسة اقسام رئيسية سنتناولها بالتفصيل ان شاء اللة :
1- التوجية Guidance .
2- الفيوز Fuze .
3- الراس الحربي Warhead .
4- الموتور Motor .
5- التحكم بالذيل Tail Control .
اولا التوجية : ويتم عن طريق باحث حراري يعمل بالصورة يستخدم مصفوفة بؤرية مستوية Focal Plane Array وهو يستخدم مصفوفة بؤرية تتكون من 128X 128 عنصرا Pixels( وهى نفس المصفوفة الخاصة بالصاروخ Aim 9x ) وهناك بعض المصارد التى تتحدث عن ان المصفوفة تتكون من 128x 4 Pixels وهى ارخص بكثير من الاولي .
يمكن الباحث الصاروخ من الاطباق على الهدف على زاوية 90 درجة فى جميع الاتجاهات ويتم التقاط الهدف وتوجية الصاروخ بواسطة رادار الطائرة او بمنظار الرؤية المثبت فى خوزة الطيار Helmet Mounted Sight.
الباحث من تصميم شركة BGT الالمانية وهو يمنح للصاروخ القدرة على رؤية هدفة وقدرة اعلى على تمييز المشاعل Flares ويمكن الصاروخ من مهاجمة جزء محدد من الهدف .
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
ثانيا الفيوز : وهو يقبع خلف الباحث مبنى على رادار نشط تم انتاجة بواسطة شركة Alenia-Marconi الايطالية وهو يمكن الصاروخ من حساب المدي وبالتالي يمكنة من تدمير راسة الحربي على مسافة محددة مسبقا من الهدف .
ثالثا الراس الحربية : وهي مزدوجة الطبقات عالية التدمير وقد تم انتاجها عن طريق شركة Greece's GPCC اليونانية .
رابعا الموتور : وقد تم انتاج موتور جديد للصاروخ من انتاج شركة Fiat Avioالايطالية وشركة Nammoالنرويجية .
خامسا التحكم بالذيل : وقد تركت هذة للجانب الكندي وهو يستخدم تقنية التحكم باستخدام الدفع الموجة او التحكم بالذيل والصاروخ يستخدم اربع اسطح للتحكم فى بدنة وهذا المزيج من التحكم عن طريق الدفع الموجة او باستخدام الذيل يعطي للصاروخ قدرة على المناورة تصل الى 50 G .
